本文介绍了天线E面和H面的定义，它们分别是电场和磁场方向与最大辐射方向组成的平面。在HFSS仿真软件中，设置辐射边界和定义辐射表面是获取天线方向图的关键。通常，辐射边界需设置为距离天线至少四分之一波长的空气盒子，并选择Radiation或PML边界条件。在定义辐射表面时，需根据天线的特性在φ=0度和φ=90度平面查看，或者通过3D方向图确定E面和H面。举例中以偶极子天线说明了这些概念的应用。
关于天线E面和H面的定义及在HFSS仿真中的设定∶
①定义∶
E面∶天线最大辐射方向和电场方向组成的平面（一般来讲，可以将电流的流向看做电场方向）
H面∶天线最大辐射方向和磁场方向组成的平面（与E面垂直，一般可以通过E面和最大辐射方向确定）
②在HFSS中的设定∶
我们都清楚，要在HFSS仿真软件中查看天线方向图等与远场相关的数据，必须有两个步骤∶
（1）对模型建立辐射边界
辐射边界一般就是我们讲的空气盒子，在已有天线模型的基础上，建立一个空气盒子（矩形，圆柱形均可，看设计要求或者通用方式），要求空气盒子的每一个面到天线模型边界的距离不小于四分之一波长（λ＝c/f）；之后将空气盒子定义为辐射边界，选择Radiation或者PML（一般情况下多选择Radiation）
（2）定义辐射表面
在工程树的radiation节点下选择定义远场，对E面，H面以及3D方向图进行定义。
在定义之前，我们需要明确一些事，首先，在HFSS里，对于坐标系xyz，辐射场是以球坐标系定义的，所以xoz平面（x正向）φ＝0度，xoy平面θ＝90度。
我们可以根据理论计算或者经验确定天线的E面，H面在哪个平面上（譬如θ＝90度平面），之后在工程树radiation下设置。
还有两种方法分享∶
很多PIFA天线看方向图都看phi＝0,phi＝90两个面，极化复杂的情况下也可以优先查看这两个面；或者可以先定义3D方向图，通过查看3D方向图以及天线的电流方向大致确定天线E面和H面。

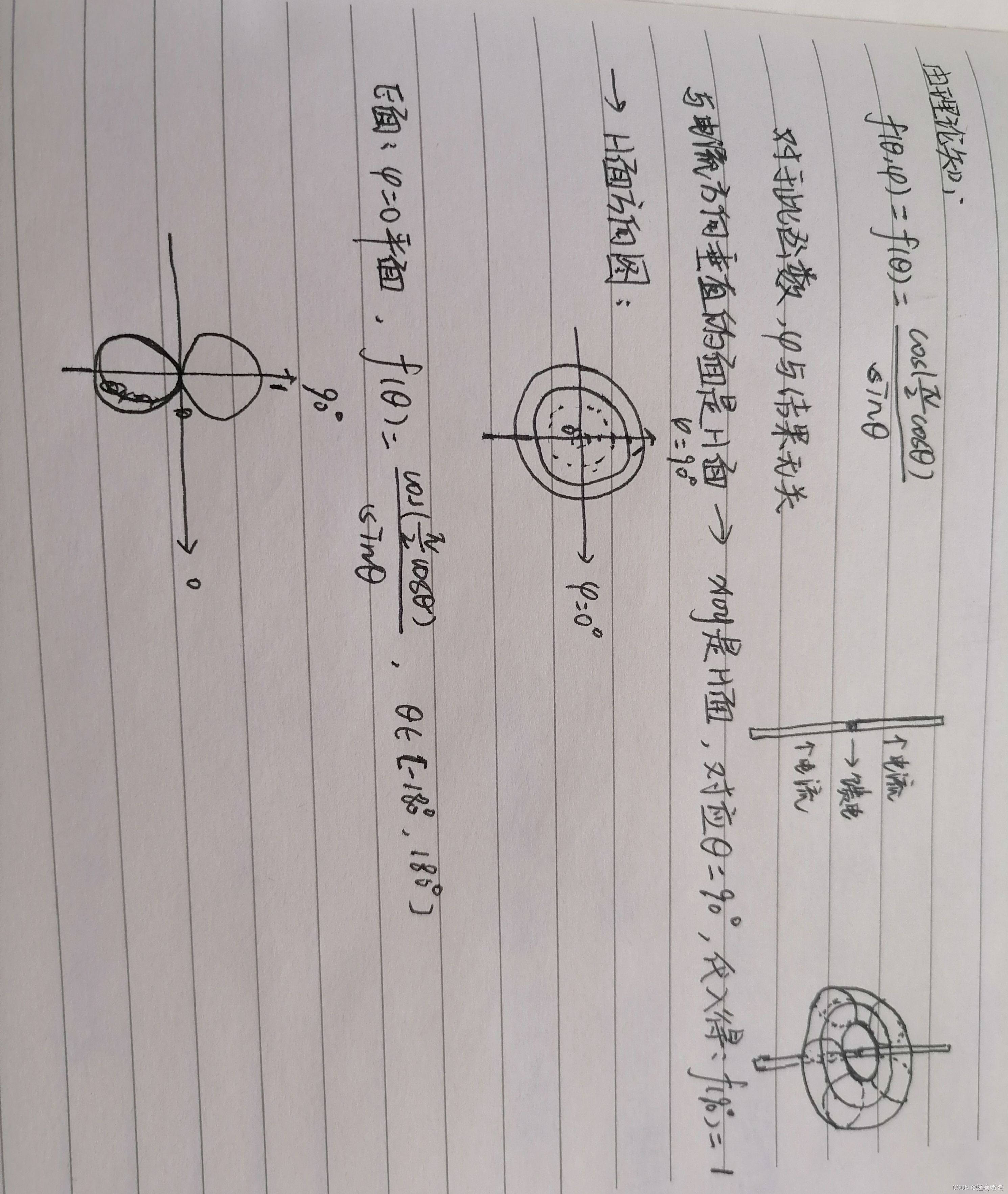

③举例（偶极子天线）∶
