HFSS学习笔记—3.建模操作2

3.物体的材料属性

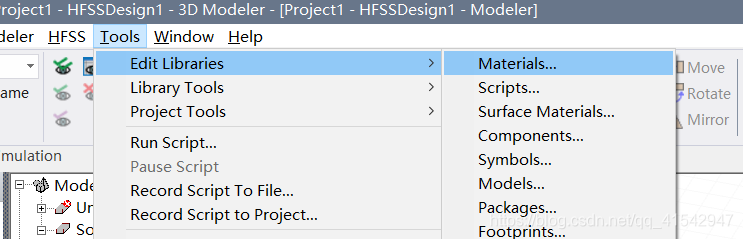

1.编辑物体材料库

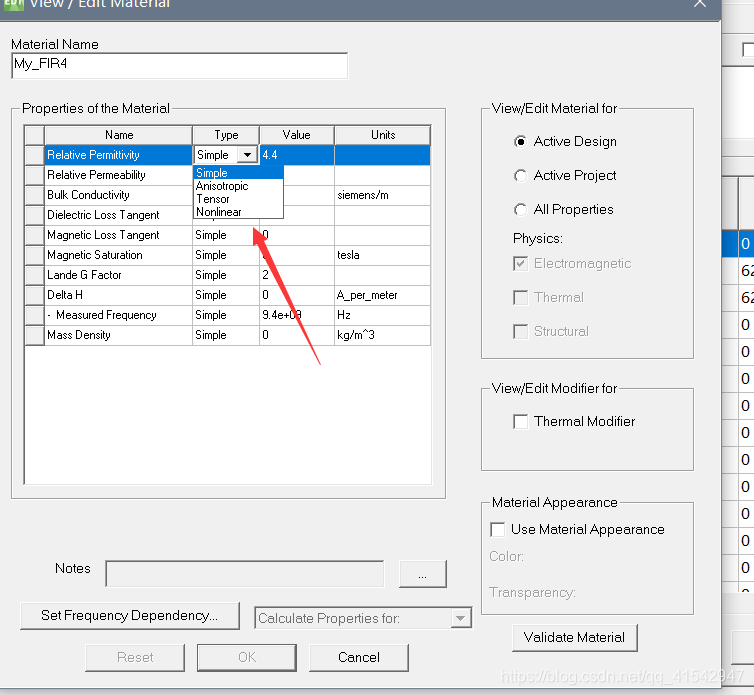

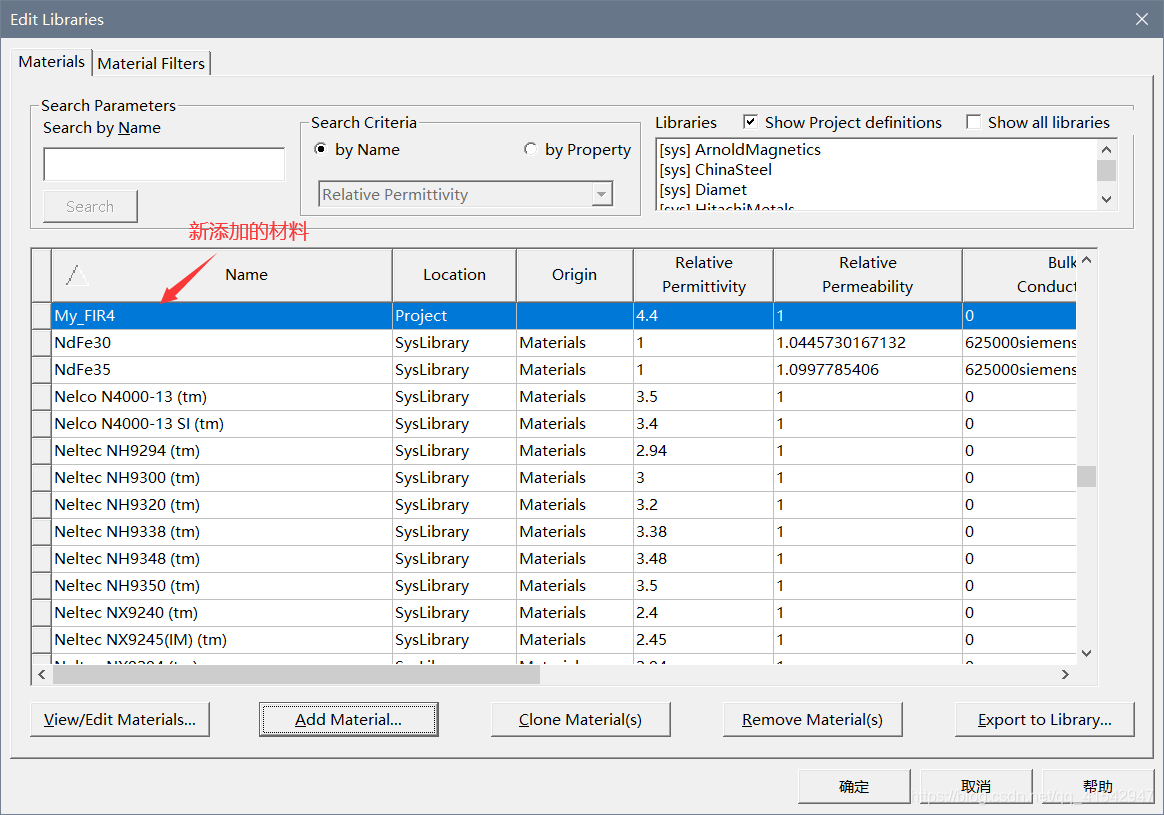

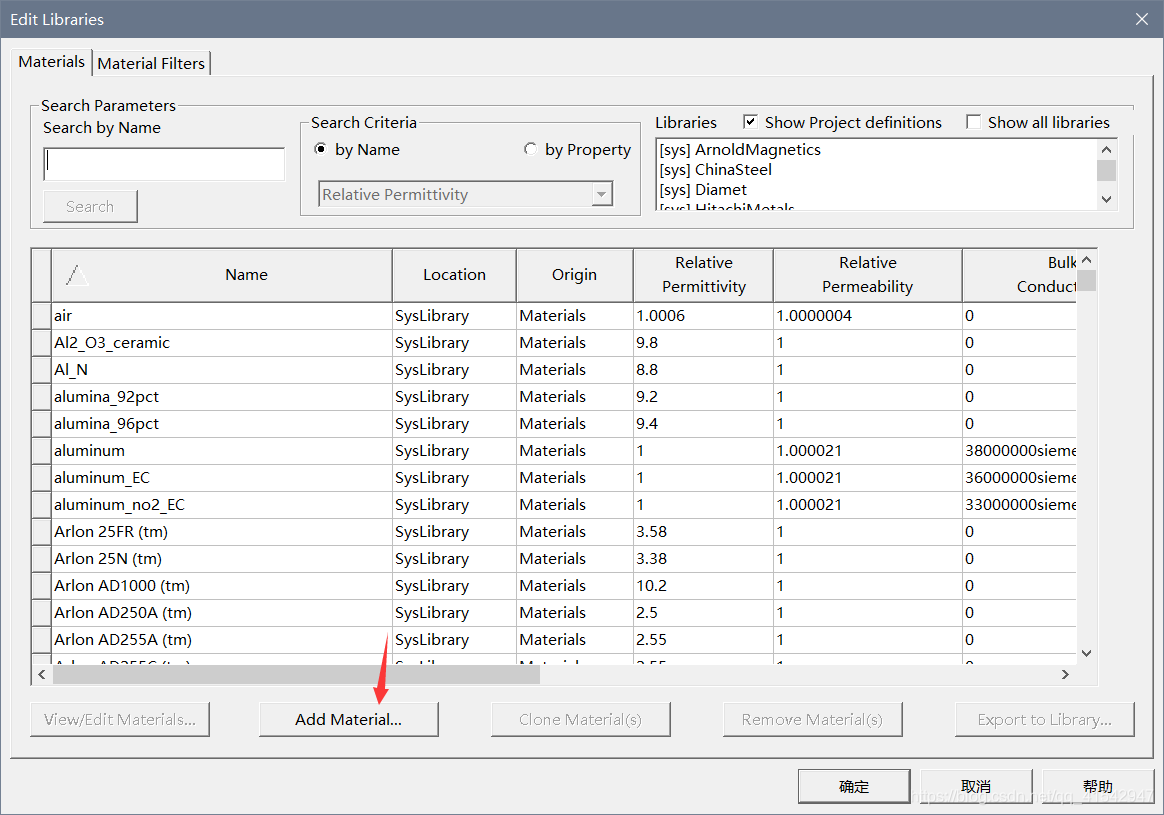

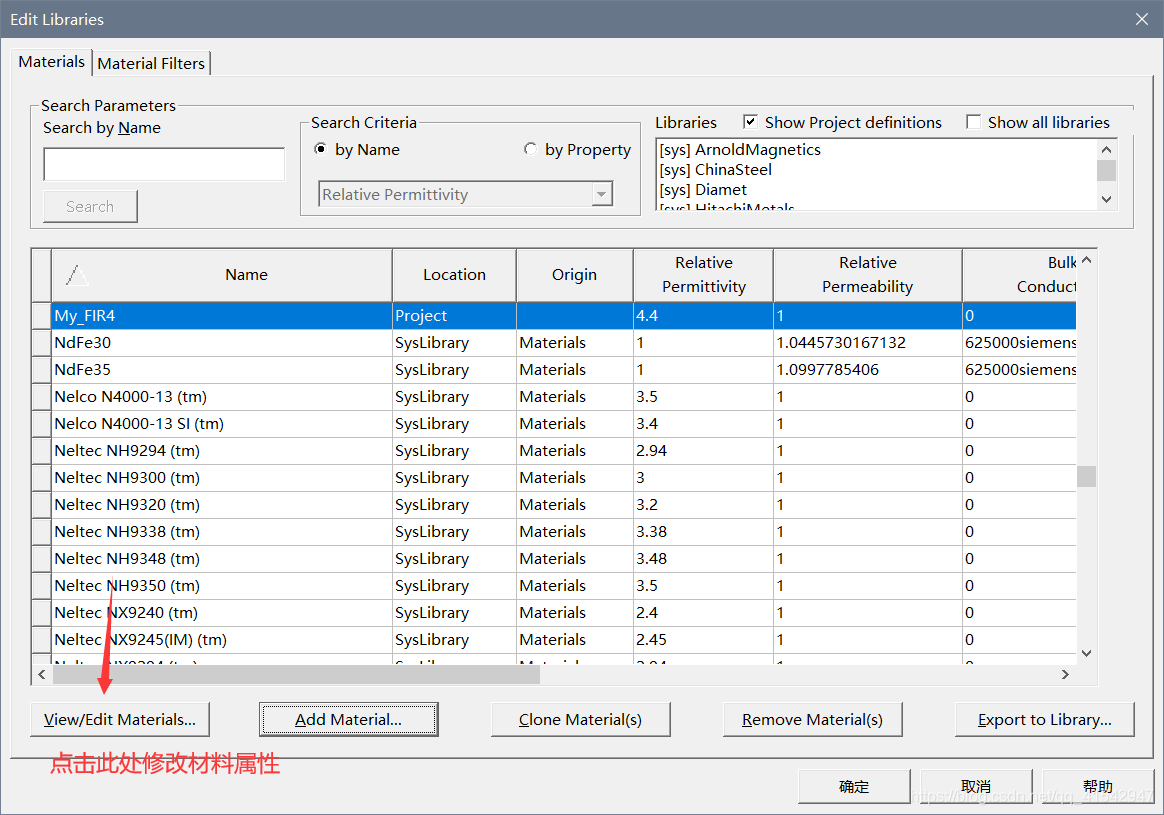

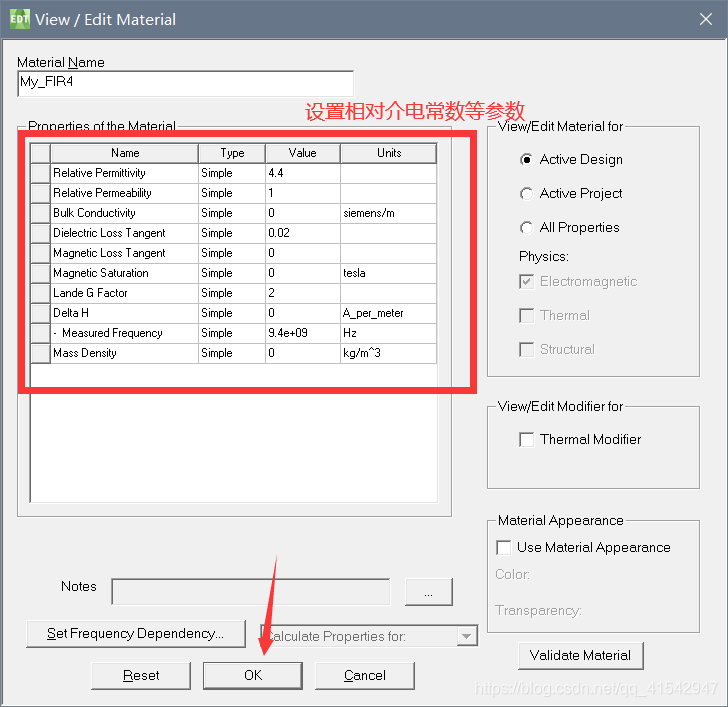

- 添加新材料和编辑修改材料的参数

2.指定物体材料模型的材料

- 设置建模时使用的默认材料

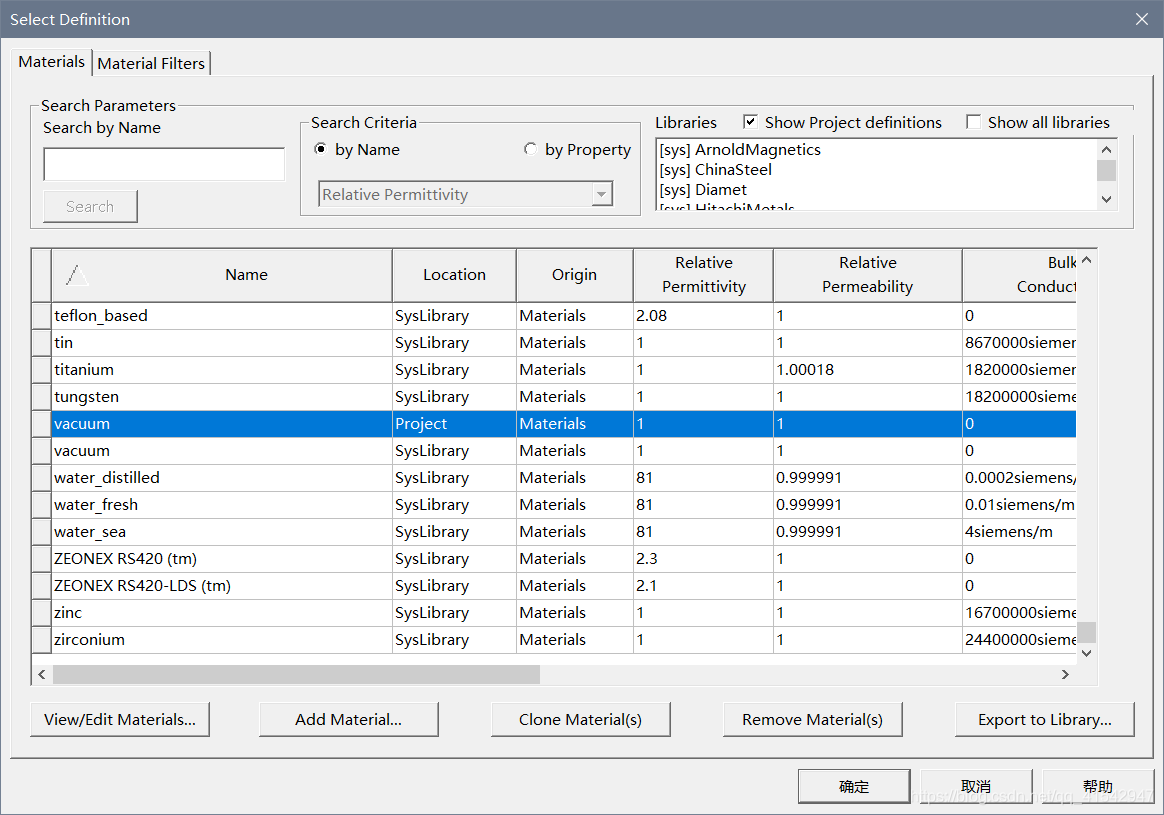

点击Select可以重新选择默认材料：

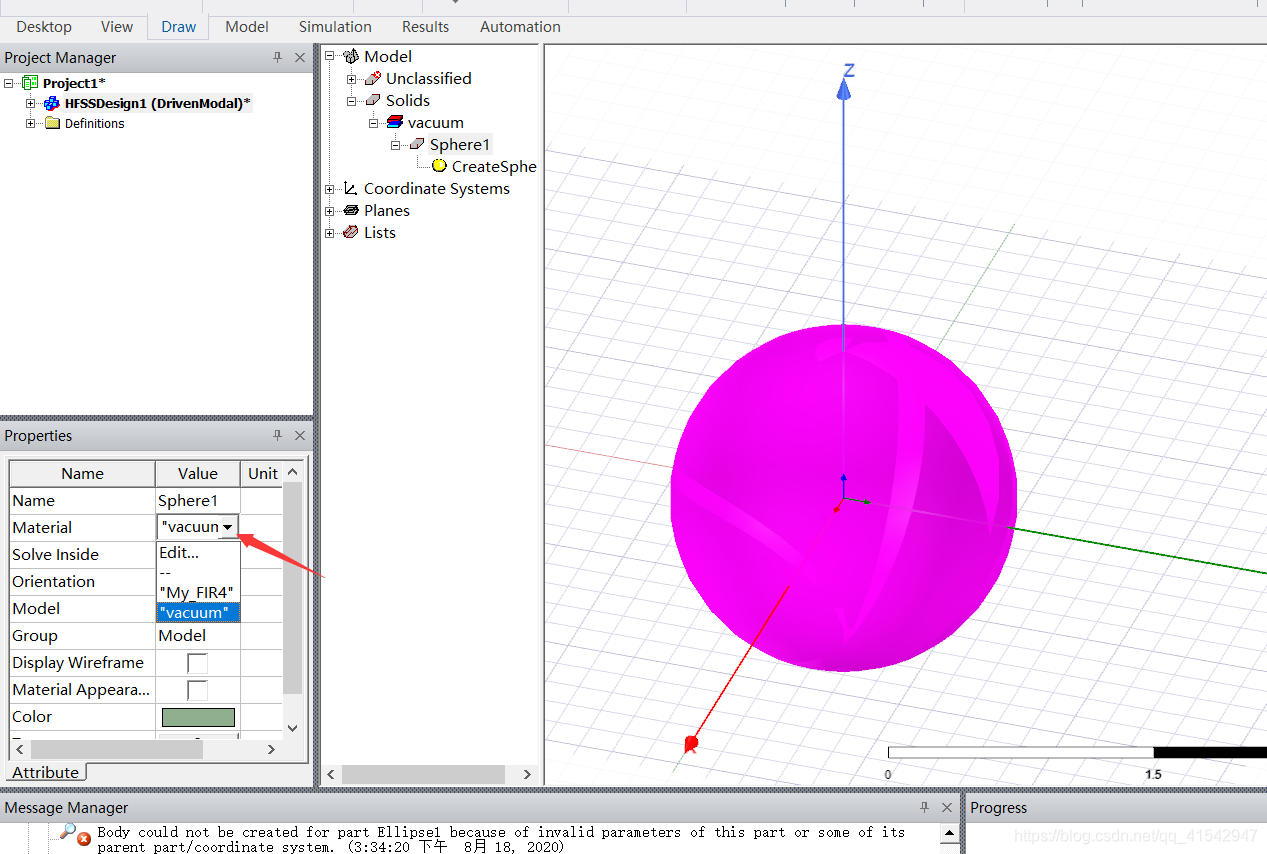

- 查看和更改物体的材料

4.鼠标的移动模式和捕捉模式（建模时）

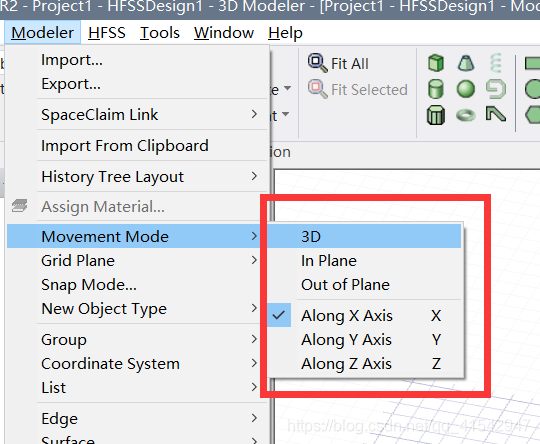

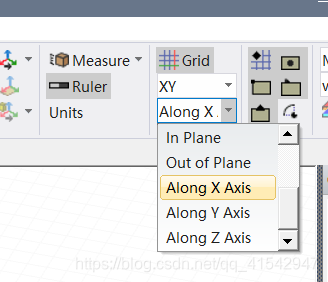

1.移动模式

3D——鼠标可以在3D平面任意移动
In Plane——沿着某一个平面移动
Out of Plane——在某一平面外移动
Along X/Y/Z Axis——沿着X/Y/Z轴移动

XY——表示只能沿着某一平面移动

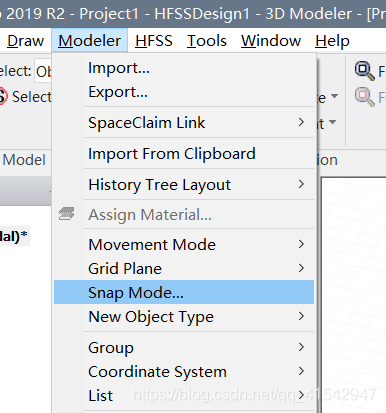

2.捕捉模式

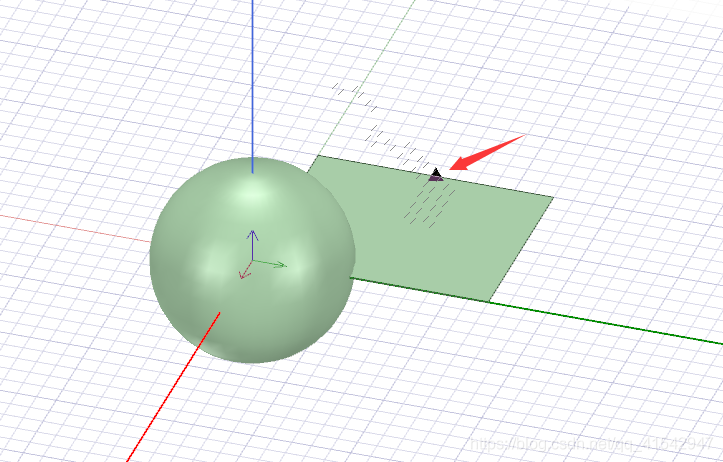

• 在创建模型时，当鼠标移动到特定的目标点时，会自动锁定在目标点上，从而实现准确的定位

• Grid——栅格点
• Vertex——目标顶点
• Edge Center——目标棱边中心
• Face Center——目标表面中心
• Quadrant——目标棱边的1/4处
• Arc Center——圆弧中心位置

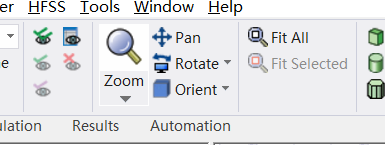

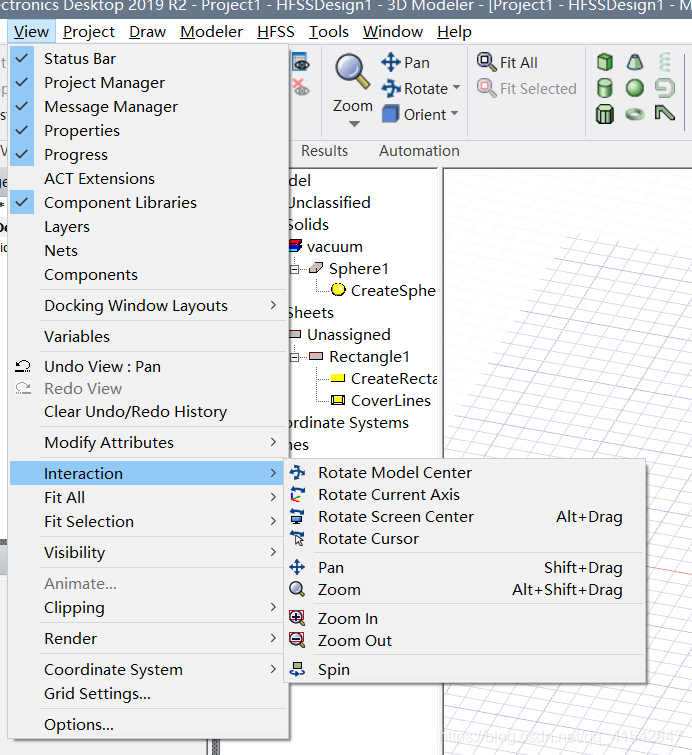

5.改变视图和显示/隐藏模型

在讲解HFSS工作界面时讲过，这里不在解释

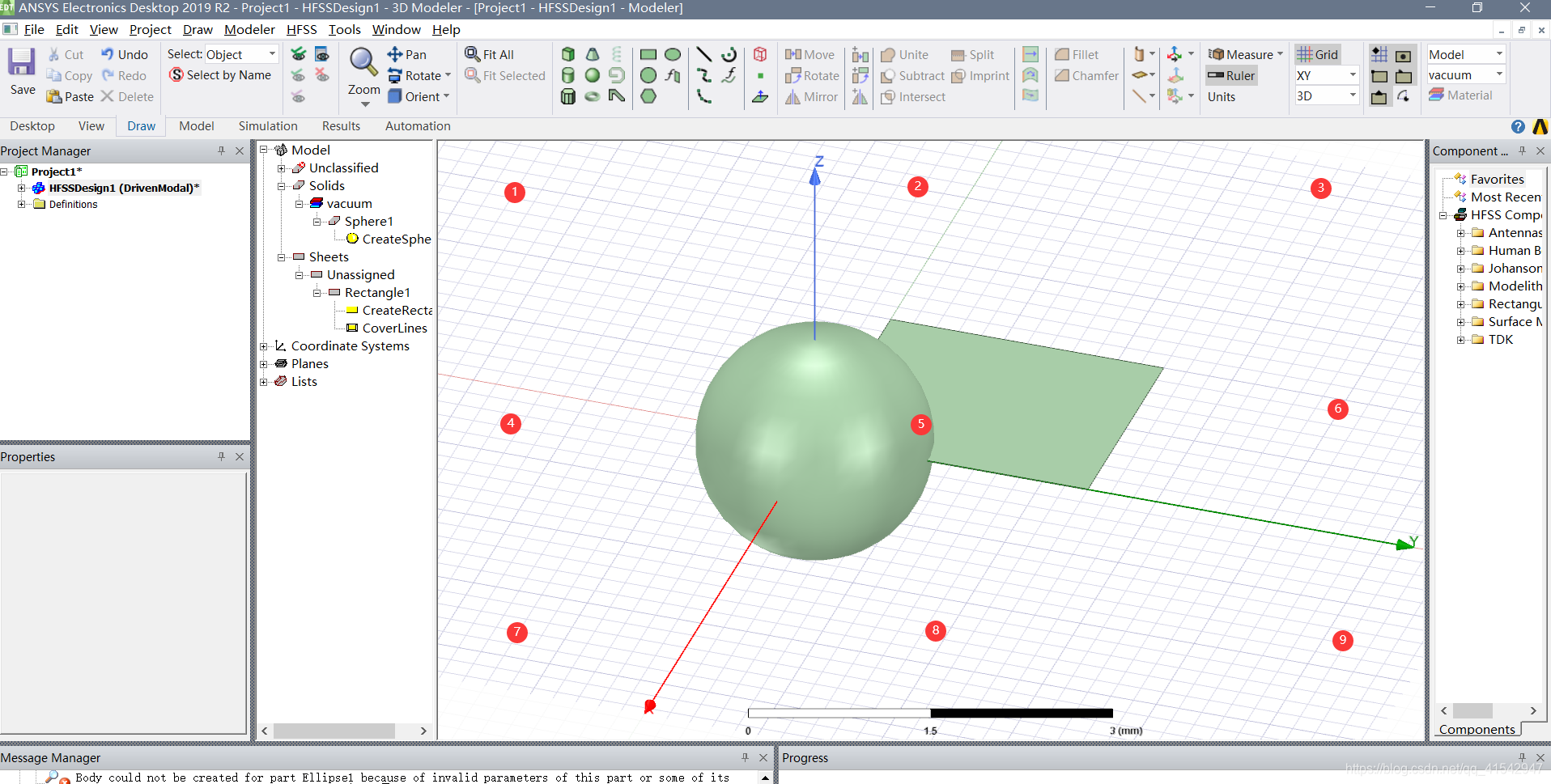

按住Alt+鼠标左键点击工作界面的这9个位置可以从不同角度查看模型：

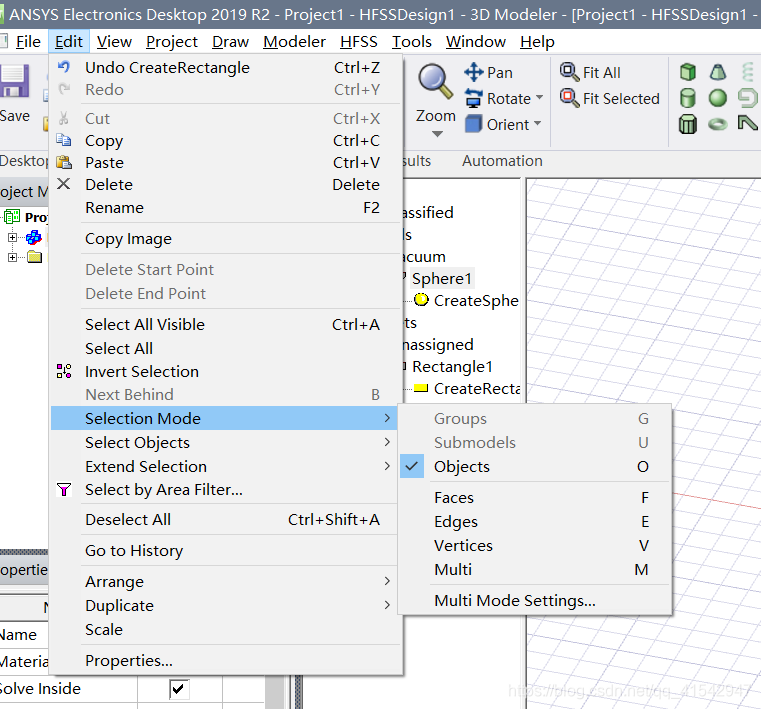

6.选择操作

在讲解HFSS工作界面时讲过，这里不在一一解释

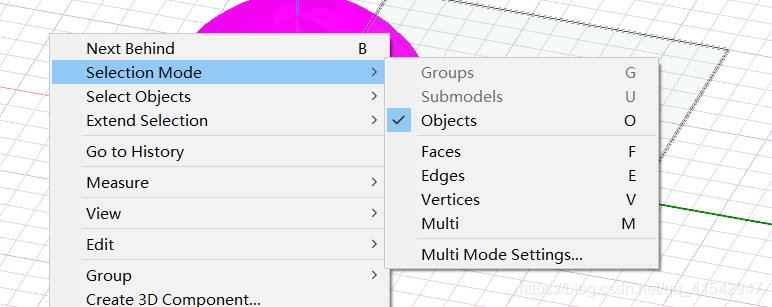

或者在工作界面右键鼠标：

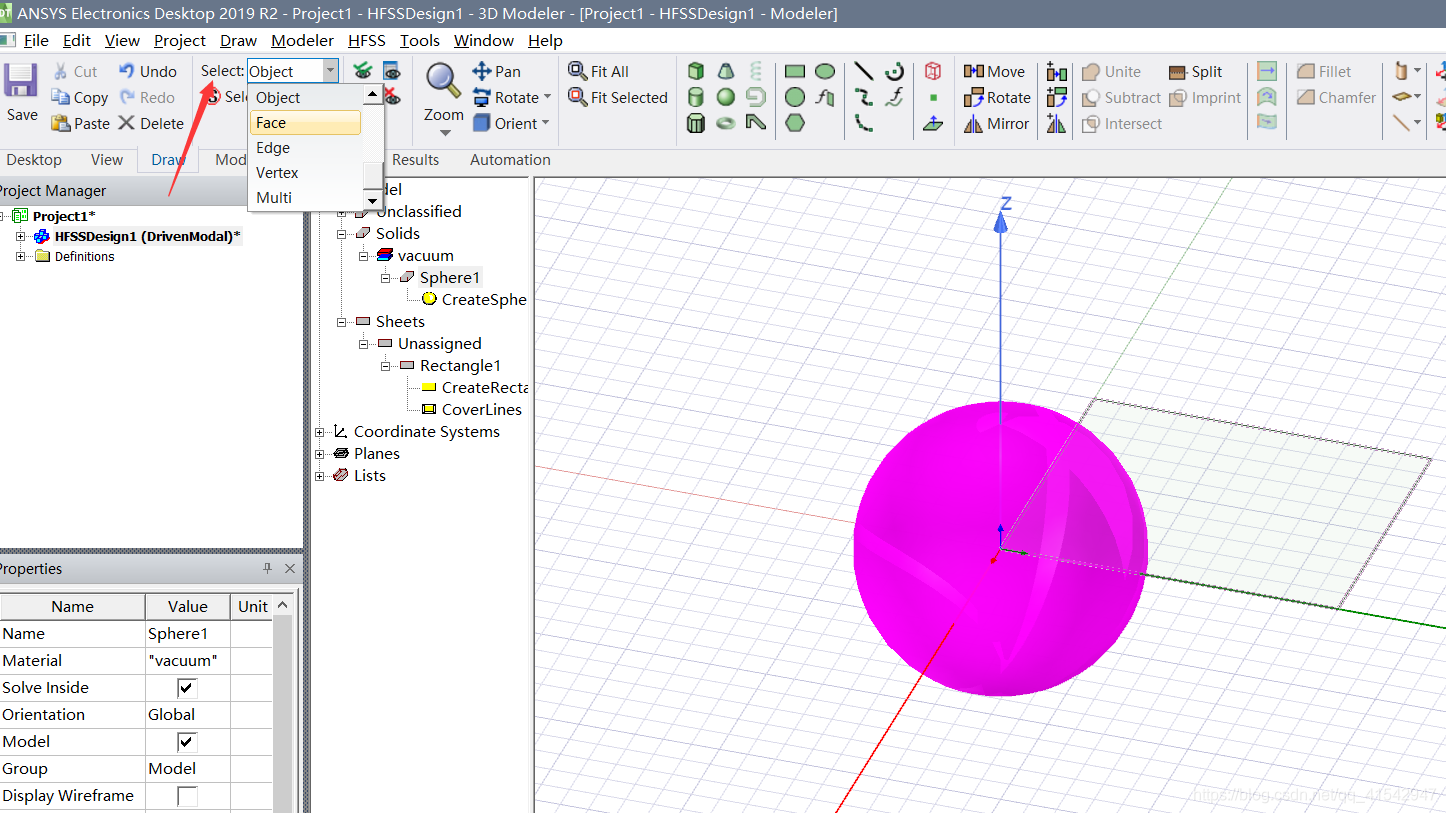

或者从下拉菜单中选择：

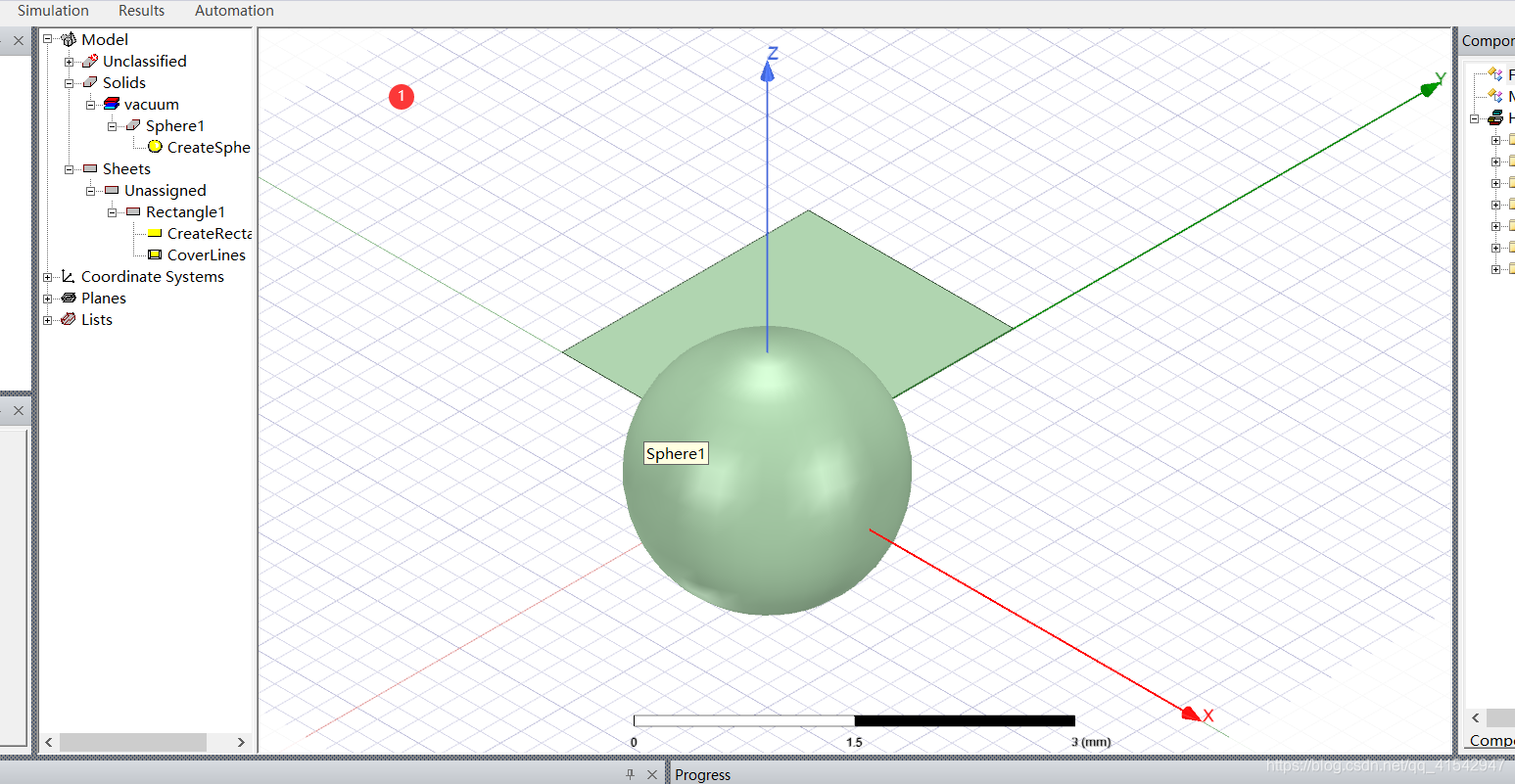

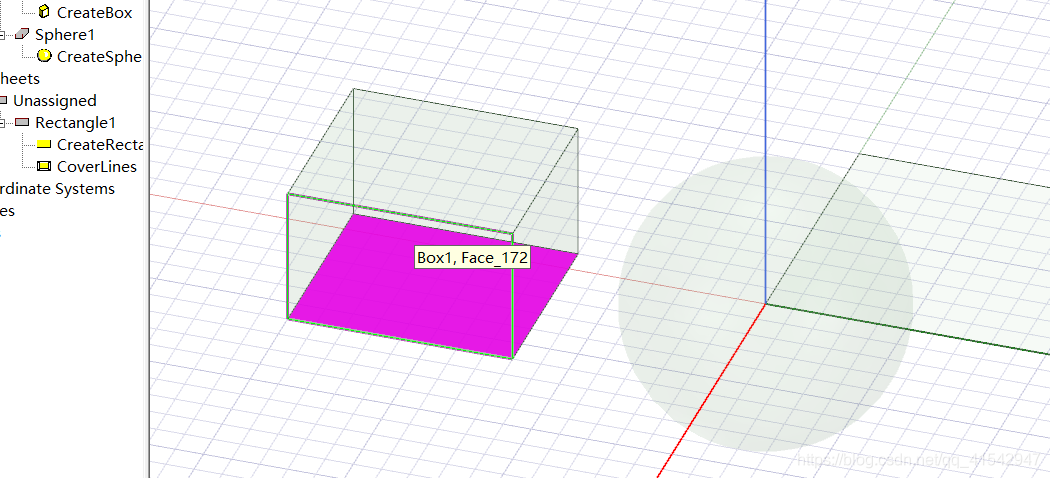

选择被遮住的表面，先选中一个表面，在Ctrl+B可以选择到这个面遮挡了的面

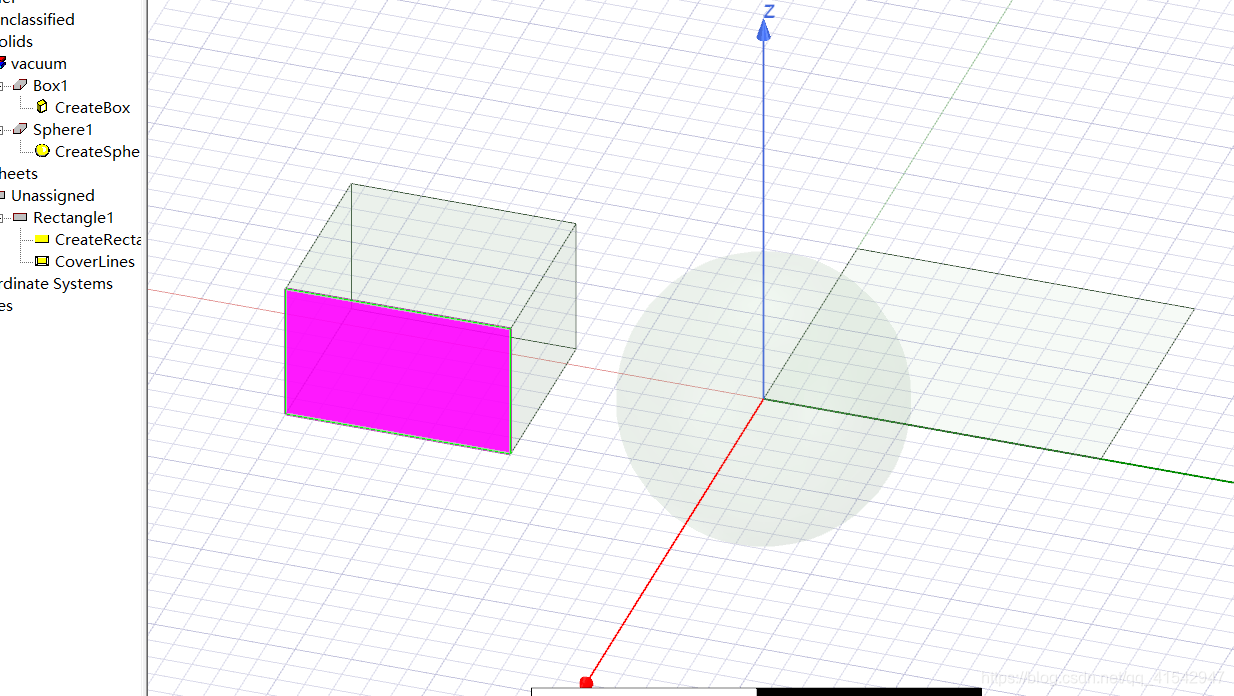

Ctrl+B：
