模电摸索日记之《晶体管放大电路》

一、放大电路的组成及工作原理

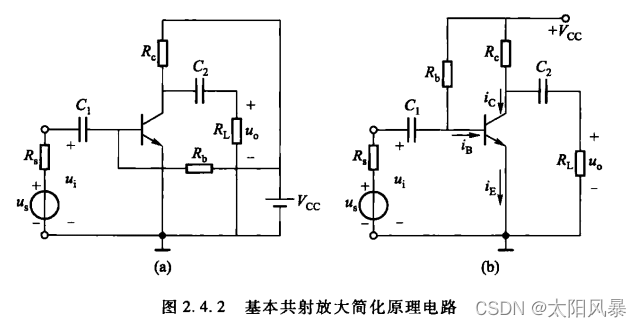

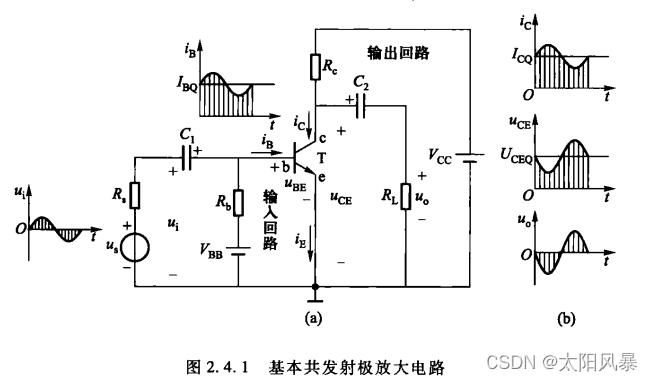

基本共射极放大电路原理图如图所示。图中，输入信号u_S，接在基极和公共地之间，基极和发射极构成了输入回路。输出信号u_o 从集电极与地之间取出，集电极和发射极构成了输出回路。由于发射极是输入回路和输出回路的公共端，故称为共发射极放大电路，简称共射电路。电路中各元件的作用如下所述。
(1)晶体管T：采用NPN型硅管，起放大作用，是放大电路中的核心元件。
(2)直流电源V_BB、V_cc 的设置是为了满足U_C>U_B>U_E，使晶体管工作在放大区，V_cc 同时也是负载的能源。
(3)基极偏置电阻R起限流和防止输入信号被短路的作用。
(4)集电极负载电阻R将放大的集电极电流转换为输出电压。
(5)电阻 R_L 为放大器的外接负载。
(6)藕合电容C₁、C₂ 用于隔断直流，传送交流。

二、放大电路的主要性能指标

1. 放大倍数

放大电路的输出量（u_o或i_o)与输入量（u_i或i_i)之比，称为放大倍数

• 电压放大倍数是输出电压u_o与输入电压u_i之比，记作A_u 即

• 电流放大倍数是输出电流i_o与输入电流 i_i 之比，记作A_i 即


2. 输入电阻

从放大电路输入端看进去的等效电阻称为放大电路的输入电阻R_i，如图所示。R_i定义为输入电压u与输入电流i的有效值之比，即

对于信号源来说，R_i就是它的等效负载，R的大小决定了放大电路向信号源索取电流的大小，因此，R_i 越大，u_i 越接近u_S;

3. 输出电阻

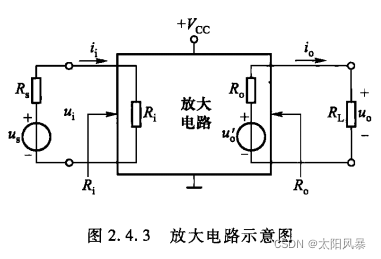

任何放大电路的输出端均可等效为具有内阻的电压源，如图所示，图中u’_o为电压源的电压，R_o 为电压源的等效内阻，它是在输入信号u_S = 0、R_L开路时，从放大电路输出端看进去的等效内阻，称为输出电阻，其定义为

R_o愈小，负载电阻R_L变化时U_o 变化愈小，放大电路带负载能力愈强。

4. 通频带

由于放大电路中电容、电感及半导体器件结电容等电抗元件的存在，它们的阻抗值与频率有关，对不同频率的信号呈现不同的阻抗值，这就使放大电路对不同频率的信号有着不同的放大能力并产生相移。
一般情况下，放大电路只适用于放大某一个特定频率范围内的信号。

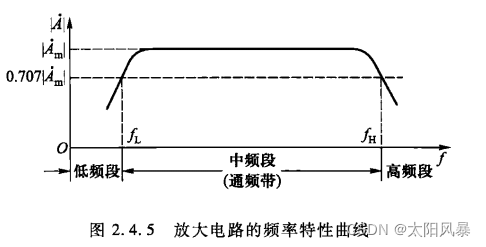

• 放大电路放大倍数的数值与信号频率的关系曲线，称为幅频特性曲线，图中A为中频放大倍数。

在信号频率下降到一定程度时，放大倍数的数值明显下降，使放大倍数的数值等于0.707倍 |A_mI 的频率称为下限截止频率 f_L。信号频率上升到一定程度，放大倍数数值也将减小，使放大倍数的数值等于0.707倍 |A_mI 的频率称为上限截止频率f_H。f 小于 f_L的部分称为放大电路的低频段，f大于 f_H 的部分称为高频段，而 f_L与 f_H 之间形成的频带称为中频段，也称为放大电路的通频带f_BW:

三、晶体管放大电路分析

• 放大电路的分析方法通常分为静态分析和动态分析。

静态：当放大电路没有输入信号（u_i = 0)时，电路中各处的电压电流都是直流工作状态或静止工作状态，简称静态。静态时，电路中各处的电压电流值将在晶体管的输出特性曲线上对应一点，该点常称为静态工作点。

动态：当放大电路加入输入信号（u_i ≠ 0)时，电路中各处的电压电流都处于变动工作状态或交流工作状态，简称动态。动态时，电路中各处的电压电流是在直流的基础上叠加交流分量。

• 直流通路：没加输入信号时，电路在直流电源作用下，直流电流流经的通路称为直流通路。直流通路用于确定电路处于直流工作状态时的静态工作点（IBQ、IcQ、UcEo)。
  直流通路的画法：
  ①电容视为开路；
  ②电感线圈视为短路（忽略线圈电阻）;
  ③信号源视为短路，但应保留其内阻。

• 交流通路：交流通路是在输入信号（u;0)的作用下交流信号流经的通路。
  交流通路用于分析、计算电路的动态性能指标（如放大倍数、输入、输出电阻）等。
  交流通路的画法：
  ①电容视为短路;
  ②直流电源Vcc视为短路。

1. 静态分析

晶体管放大电路静态分析的目的是求解静态工作点，常采用估算法和图解分析法。
这里只讲估算法
由直流通路可以得出静态时的基极电流为

U_BEQ 常被认为是已知量，硅管约为0.6-0.7V，锗管约为0.2~0.3V，根据晶体管电流分配关系有

由集电极回路求出

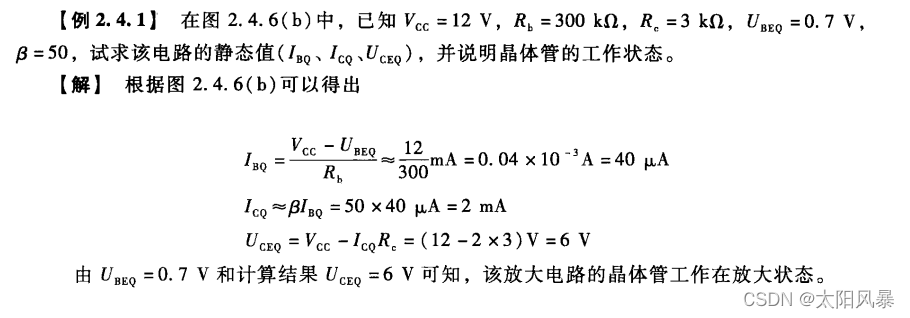

经典例题：

2. 动态分析

动态分析是在静态分析确定后分析信号的传输情况，考虑的只是电流与电压的变化量（信号分量）。动态分析可用图解法，也可以用微变等效电路法。
这里只讲微变等效电路法
微变等效电路：就是将非线性元件晶体管所构成的放大电路用一个线性电路来等效，也就是将晶体管等效为一个线性元件，从而将非线性问题转化为线性问题，再利用适用于线性电路的各种定律、定理对放大电路进行分析或计算。

画放大电路的微变等效电路的步骤是：

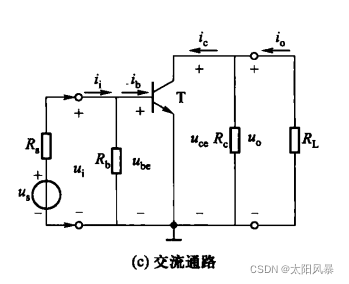

• 第一步，画出放大电路的交流通路，如图所示。

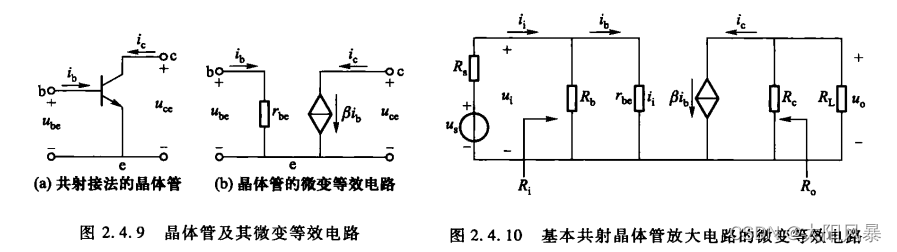

• 第二步，用如图所示的晶体管的微变等效电路替代交流通路中的晶体管。

  对于低频小功率晶体管在共发射极连接时，其输入等效电阻r_be可用下式进行估算

  r_bb’为基区体电阻，一般为数百欧姆，I_EQ 为发射极电流的静态值，单位为mA，r_be的值一般为几百欧姆到几千欧姆。

3. 放大电路交流性能指标的计算

• 电压放大倍数 A_u
  由上图所示的共射放大电路的微变等效电路可得

  根据电压放大倍数A的定义有

  式中，R‘_L = R_c// R_L，【R_c 并联 R_L 的值】“-”号表示共射放大电路输出电压与输入电压相位相反。

• 输入电阻 R_i
  输入电阻R就是从放大电路输入端看进去的交流等效电阻。

  根据输入电阻的定义，可计算出


• 输出电阻 R_o
  根据输出电阻的定义，将输入交流信号源移去，即u_i = 0，且负载R_L开路，从输出端向放大器方向看去的等效电阻即放大电路的输出电阻R。


经典例题：

4. 非线性失真分析

所谓失真：指输出波形与输入波形存在差异，不完全一致。设计放大电路时应避免产生波形失真。
产生失真的原因较多，常见的是静态工作点不合适或输入信号过大，使晶体管的电压、电流超出了特性曲线的线性范围，由此产生的失真称为非线性失真。

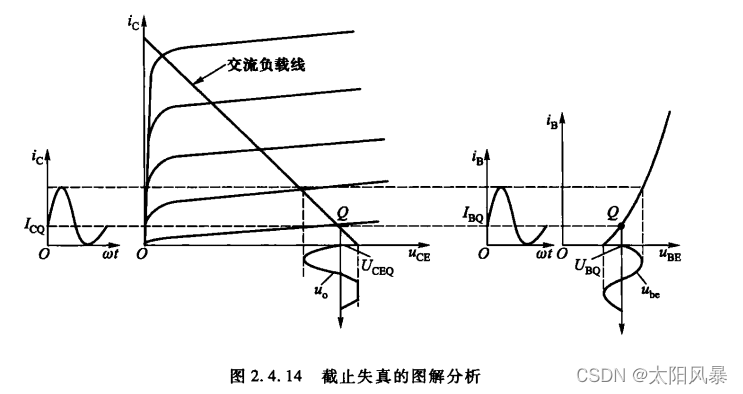

• ①截止失真。若静态工作点设置偏低（即 I_BQ 和 I_CQ值 偏小）,靠近截止区，如图中的Q点，而输入信号的幅值又较大，则在输入信号u_i的负半周部分时间内会使u_BE小于门限电压，晶体管进入截止区，使得i_B=0，i_C的负半周和u_CE 的正半周被削去相应部分，这种因晶体管部分时间内截止而引起的失真称为截止失真。
  消除该电路截止失真的方法：减小R_B，使I_BQ增大，或适当减小输入信号。

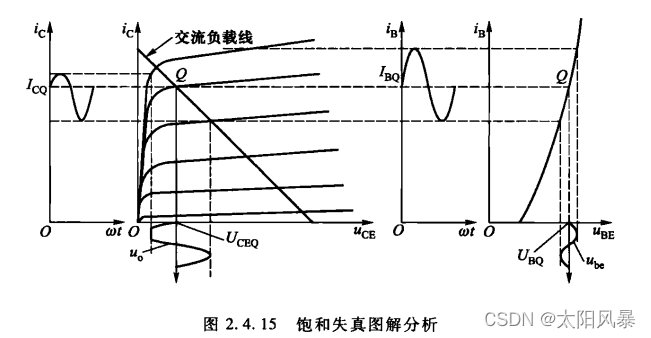

• ② 饱和失真。如果静态工作点设置偏高，即 I_BQ 和 I_CQ偏大，如图中的Q点，而输人信号的幅值又较大，则在信号的正半周部分时间内工作点进入饱和区，虽然在饱和区i_B不产生失真，但i_c不再随i瞬时值的增大而增大，i_C 恒为 i_CS,导致i_C的正半周和u_ce的负半周被削顶，使输出信号失真，这种因晶体管饱和引起的失真称为饱和失真。
  消除该电路饱和失真的方法：增大R,使IBO减小，或适当减小输入信号。


• ③双向失真。即使静态工作点Q设置在特性曲线线性区的中点（及交流负载线的中点）,如果输入信号幅值过大，仍有可能使晶体管在信号正半周和负半周的部分时间进入特性曲线的截止区和饱和区，使输出信号既产生截止失真又产生饱和失真，这种失真称为双向失真。
  避免放大电路产生失真，必须合理设置静态工作点，并适当限制输入信号幅度。

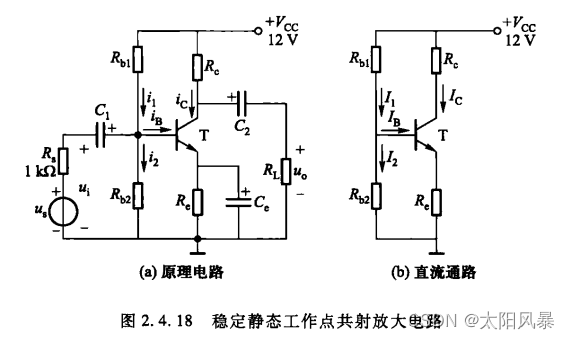

四、工作点稳定的共发射极放大电路

所谓静态工作点稳定，是指当环境温度等外界因素变化时，放大电路的I_CQ和U_CEQ基本不变。通常稳定静态工作点的方法是引入直流负反馈或温度补偿，使I_BQ 在温度等外界因素变化时产生与I_CQ 相反的变化。

稳定工作点的思路：通过适当的电路设计，使晶体管基极电位VB基本固定，则发射极电位V_B随温度升高自动上升，U_BE减小，使得I_B减小、I_C = β I_B下降，从而稳定了工作点。

• 静态工作点的估算


• 动态参数的估算

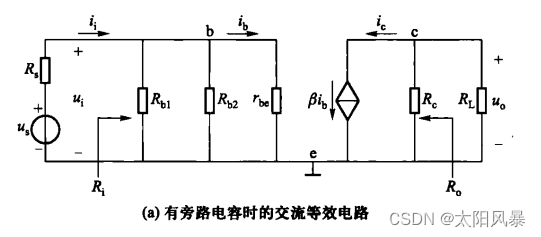

• 交流等效电路

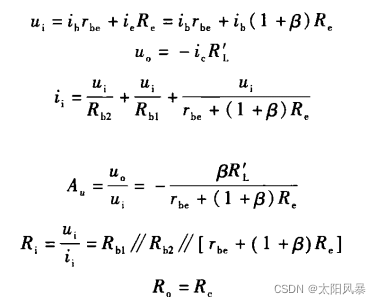

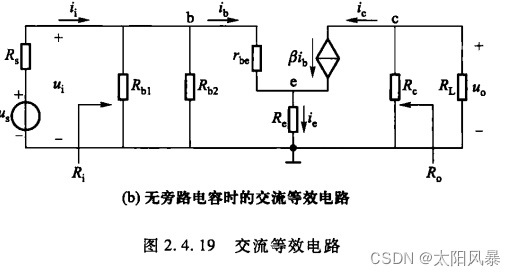

若没有旁路电容C_E则另外计算：

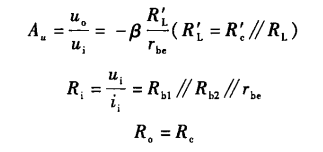

交流参数：

经典例题：

五、共集电极放大电路

共集电极放大电路是另一种常用的基本放大电路。它的交流通路的输入与输出回路是以集电极为公共端的，故称为共集电极放大电路。由于信号从发射极输出，故又称为射极输出器。这种电路具有输入电阻高、输出电阻低、电压跟随特性好等优点。这些特点使它在电路中获得广泛应用。

1. 共集电极放大电路的组成及其工作原理

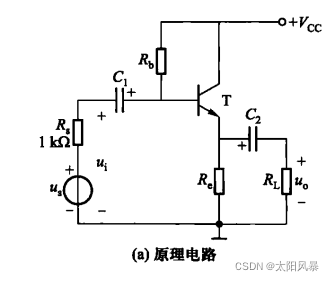

共集电极放大电路的原理图如图2.4.21(a)所示，交流输入信号从基极输入，输出信号从发射极输出，其集电极为输入回路和输出回路的公共端。由于该放大电路的负载R接在发射极上，放大后的交流信号从发射极输出，因此又称为射极输出器。
该电路发射结正偏，集电结反偏，交流信号能顺畅的输入输出，满足放大的基本条件。

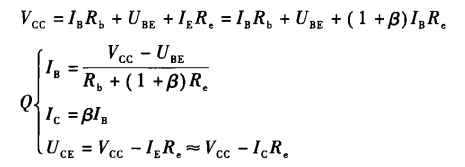

2. 静态分析

3. 动态分析

和共射电路的等效方法基本一致

• 电压放大倍数A_u

  共集电极放大电路的电压放大倍数小于1并接近于1,且输出电压与输入电压同相。
  由于这种电路的输出电压u。总是紧随其输入电压u的变化而变化，且幅值相近，因此，也常将共集电极电路称为射极跟随器（或简称射随器）。

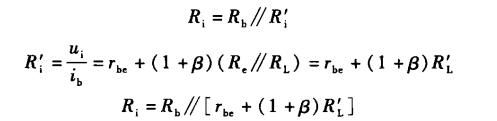

• 输入电阻R_i

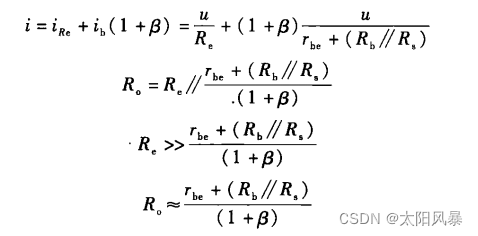

• 输出电阻R_o

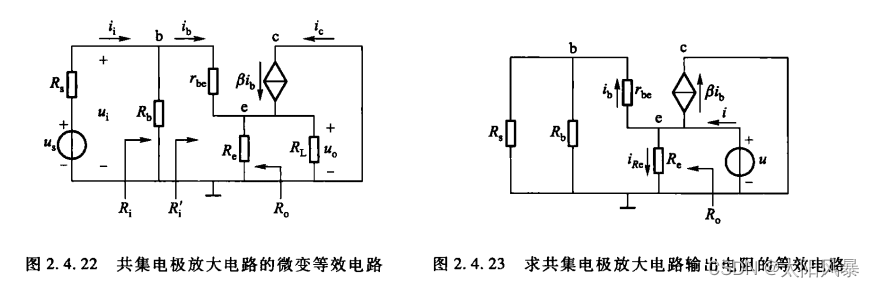

  下面是一些等效图：

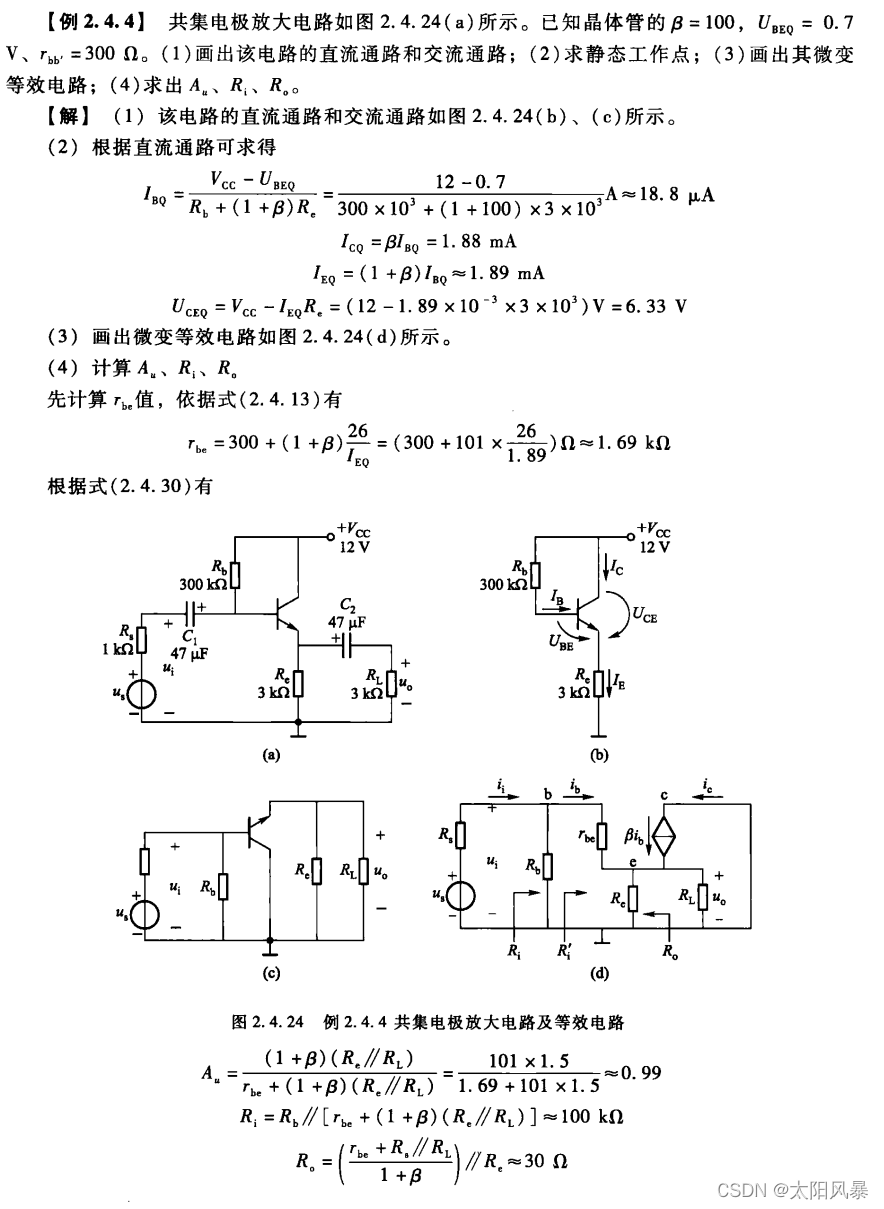

经典例题：

六、共基极放大电路

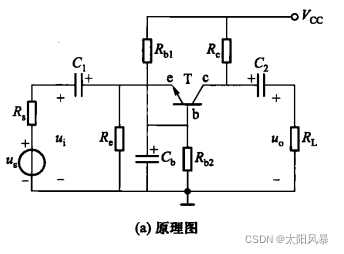

• 电路图


1. 静态分析

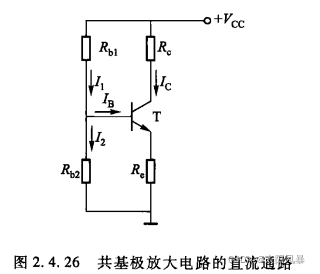

直流通路如图所示，它与分压式共发射极电路相同，因此 I_BQ、I_CQ、U_CEQ 的计算方法也相同。

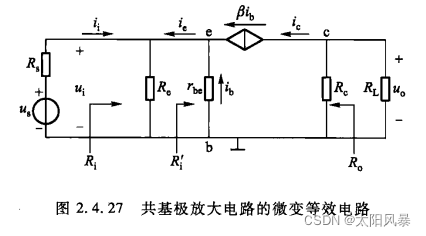

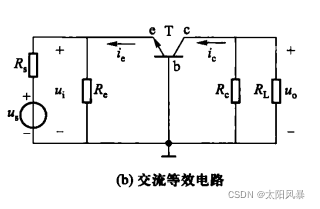

2. 动态分析

• 电压放大倍数A_u

  共基极放大电路的输出电压与输入电压相位相同。

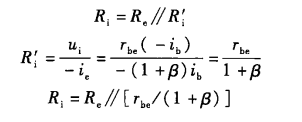

• 输入电阻R_i


• 输出电阻R_o
  R_o = R_C

七、三种基本放大电路性能比较

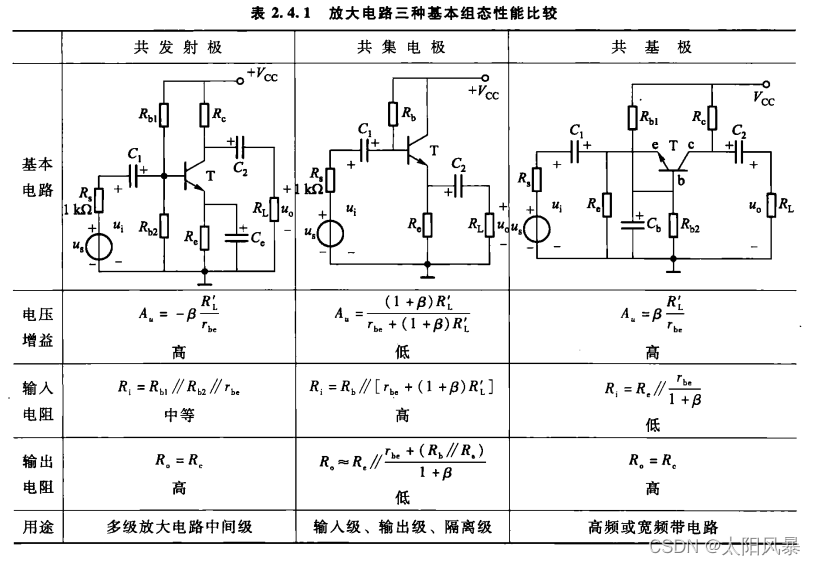

下图列出了共发射极、共集电极、共基极三种基本电路的主要性能特点和用途，供使用时参考。
