基于SMC速度控制的PMSM矢量控制

引言：（2022/3/14，第一次写博客，不当之处，望留言指正）

永磁同步电机是一个多变量、强耦合、非线性的复杂对象，其速度控制环节普遍采用PI调节器，比例参数Kp和积分参数Ki通常采用经验调参。当控制系统中负载转矩突变、转速突变或电机内部参数发生变化时会导致控制系统的不稳定。因此，为了提高系统的鲁棒性和调速系统的动态品质，本周学习了一种滑模速度控制器。

一、SMC速度控制器的设计

在建模及分析过程中做如下假设：转子永磁磁场在气隙空间分布为正弦波，定子电枢绕组中的感应电动势也为正弦波，认为磁路为先线性，电感参数不受温度的影响，不计铁心涡流，电阻上没有阻尼绕组(1)。以表贴式永磁同步电机为例建立d_q轴坐标系的数学模型如下

 对于表贴式PMSM而言id=0控制和最大电流比控制是等价的，可以获得较好的控制效果。此时式(1-1)则可以变为如下数学模型：

定义PMSM的系统状态变量：

 其中：wref为电机的参考转速，通常为一常量；wm为机械转速。根据式(1-2)和(1-3)可知



为了保证三相PMSM驱动系统具有好的动态品质，这里采用指数趋近律方法，可得表达式为



 由滑膜到达条件ss<0,容易验证控制器在式(1-7)的作用下，系统是渐近稳定的。

 二、仿真建模

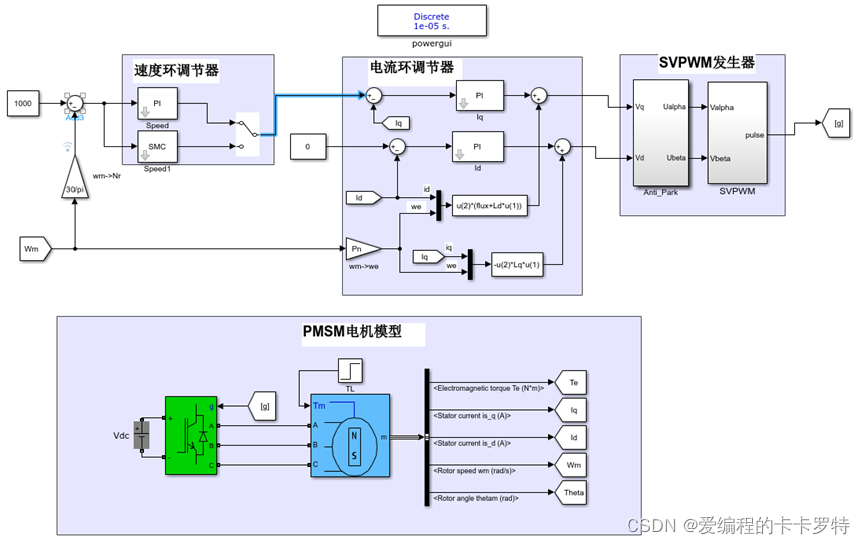

SMC速度环控制策略如图2-1所示。仿真模型主要包括表贴式PMSM电机、SVPWM模块、电流环节调节器、速度环节调节器。其中SMC作为速度环节的控制器，其作用是得到iq轴的给定值。为了验证SMC对扰动与参数不敏感，速度响应快等优点，将SMC速度控制策略与PI速度环控制策略进行比较分析建模。

 图2-1 SMC速度环控制策略仿真模型

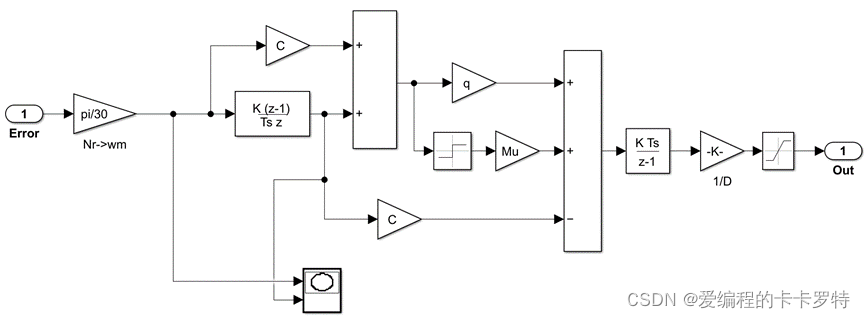

                                                    图2-2 SMC仿真模型

三、仿真结果及分析

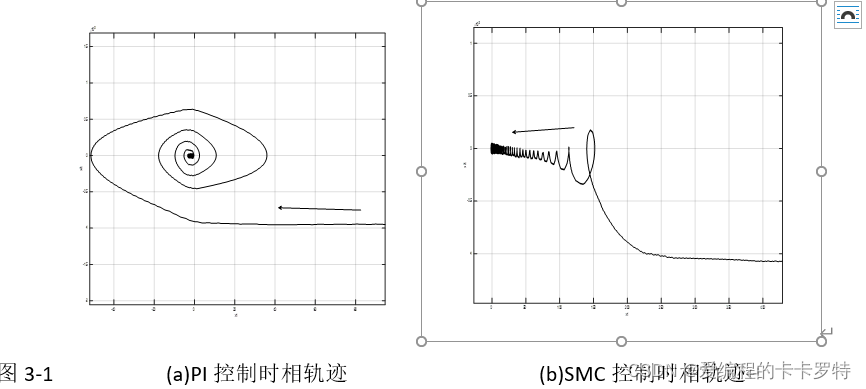

图3-1的(a)、(b)分别为PI控制和SMC控制下系统相平面上的状态轨迹图。在PI控制下，系统是按螺旋线渐近趋向原点，这是系统启动过程速度有超调和震荡引起的；在SMC控制下系统能够较快的达到设定的滑膜线，并沿滑模线到达原点，即该系统的稳定点。

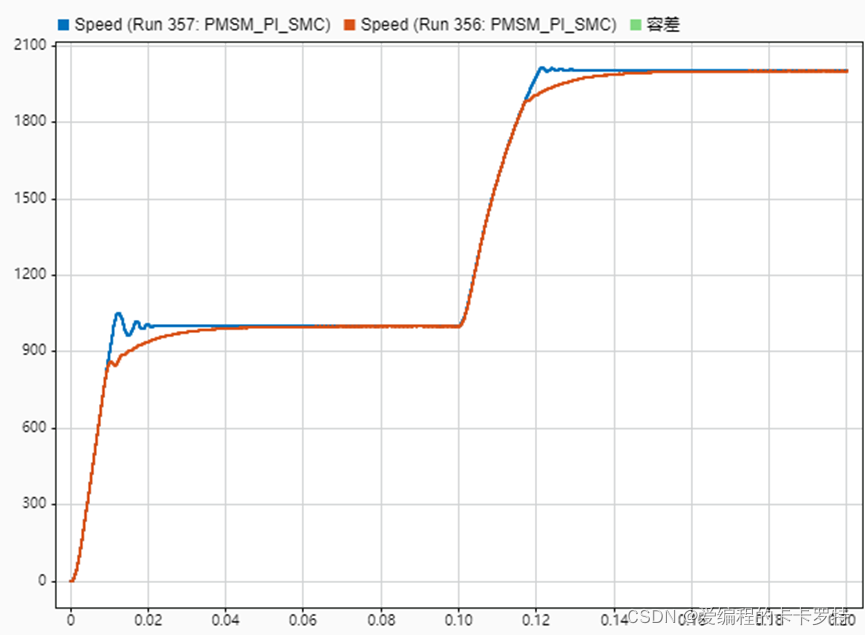

图3-2是启动及变速性能验证，曲线①②分别为PI和SMC控制下速度波形。在负载一定时，设初始速度为1000r/min,系统在0.1时改变目标速度为2000r/min。系统两种启动模式响应速度一致，但是在趋近目标速度的过程是有很大的差别。SMC模式在趋近目标速度时相比PI模式更加平滑，几乎不存在抖动的现象。

                                图3-2 PI和SMC控制策略转速变化对比分析

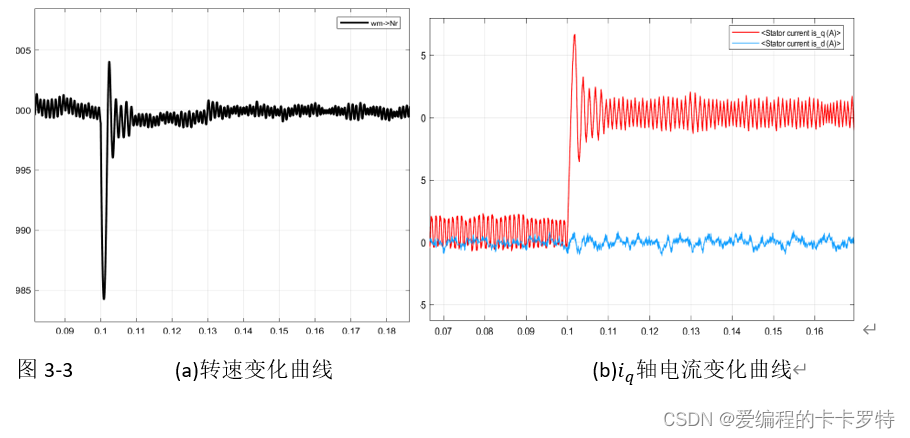

 图3-3(a)和(b)是SMC控制策略下0.1s时突加负载时速度和iq轴电流的变化波形。负载在0.1s时增加10N.M的过程速度跌落16r/min并在10ms的时间内恢复到1000r/min。转矩也在10ms的时间内从0N.M升到10N.M。
