CANoe -选项卡 和 功能区

一、Home 功能区

Home 功能区主要图标

图标	功能描述
	Start:快捷键F9 Start of Measurement without Logging(开始无Log测试）
	Stop：快捷键 ESC
	Step：（单步运行）：开始或回复单补运行 100为单步运行时长，单位为ms
	Break：（中断）：暂停仿真
	Animate（慢速回放）：此功能需要在Offline Mode（离线模式）下，才能可以使用，激活自动逐步数据输出，类似源离线文件的慢动作回放，而不是尽可能的从源文件中读取数据，用户可以在CAN.INI文件中设置延迟时间，默认值为300ms
	Online/Offline Mode（实时和离线模式切换） Online Mode（实时模式）：仿真测量建立在真实硬件连接或者仿真模式下 Offline Mode（离线模式）：使用来记录文件，如：BLF，ASC，MF4的记录测量值
	Real Bus（真实总线）：工作模式在Online Mode下可用 Simulated Bus（as fast as possible）（仿真总线-快速） Simulated Bus (animated with factor)（仿真总线-可调）
	Number Format（数字格式）设置数字显示为十进制或者十六进制 Representation（表示方式） 设置报文和信号在Trace窗口中显示为数字或者对应的名称/说明
	Window Sychronization（窗体同步） 测量停止时同步多个分析窗口中的分析数据
	Write Window（输出窗口） 测量过程中的信息输出，以及CAPL中提示输出，单击此图标可以打开Write窗口
	Panel（面板） Panel主要用来图形化操作或显示信号和变量
	Favorites（收藏夹） 用户可以把窗口或者对话框加入到Favorites，鼠标右击一个窗口或者对话框，可以将该窗口加入到Favorites中

二、Analysis 功能区

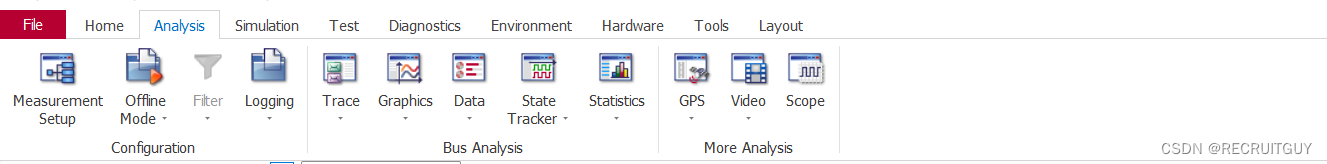

Analysis 功能区

图标	功能描述
	Measurement Setup（测量窗口）：图形化显示和配置测量数据流，包含数据源、基本功能模块、附加功能模块、数据分析窗口和数据保存模块等 单击可以打开Measurement Setup窗口
	Offline Mode Window（离线模式窗口）在此窗口中可以修改离线模式下播放日志文件的相关配置
	Filter（过滤器）在Measurement Setup窗口中，用户可以使用各种各样的过滤器决定那些数据可以通过，那些数据要过滤掉，过滤器的增加、删除、修改、都可以在Measurement Setup窗口中操作
	Logging（数据记录）：用户可以记录数据，以供测量后分析和重播，记录数据的增加、删除、设定可以在Measurement Setup窗口中操作
	Trace 窗口的主要目的是记录和显示测量过程中的所有活动。输入模块的所有信息被接收并一行一行的显示在该窗口中
	Graphics Window（图形窗口）在Graphics窗口中，信号、变量、和诊断参数可以以图形化形式显示出来（XY图形）用户可以将X轴配置成时间或者其他变量
	Data Window（数据窗口）Data窗口用于显示信号的数值，信号的数据可以显示为物力量或者默认的原始数值，同时将数据以进度条的形式表示
	State Tracker（状态追踪）State Tracker窗口用来分析当前对象值和状态，特别适用于显示数字输入输出和状态信息，如终端状态或者网络管理状态，用户也可以在Measurement Setup中添加或打开State Tracker
	Statistics 窗口显示了测量过程中总线活动的数据，用户可以在Measurement Setup中添加或者打开Statisticcs窗口 根据不同的插件CAN、LIN、FlexRay，CANoe提供了几种Statistics窗口，Bus Statistics窗口，CAN Statistics窗口，Frame Histogram窗口，LIN Statistics窗口
	GPS Window (GPS 窗口)此窗口中可以配置和记录GPS位置信息
	Video Window (视频窗口)用户可以在Video窗口中记录或者播放视频文件
	Scope Window（示波器窗口）图形化显示CAN，LIN，FlexRay等总线信号的电平

三、simulation 功能区

Simulation 功能区

图标	功能描述
	Simulation Setup（仿真设置窗口）图形化展示系统中所包含的网络，设备和所有的网络节点，该窗口中包含Simulation Setup所有的长参数设置
	Model Generation Wizard（模板生成向导）从给定的database（总线数据库）为remaining bus simulation（剩余总线）生成仿真配置和panel（面板）
	Node/Network Panel（节点/网络面板）方便在测量过程中改变节点关联的信号值
	Security Configuration （安全配置）：在这个对话框中，用户可以分配、删除、更新一个通道的安全配置文件，用户可以在Security Manager中创建安全配置文件。单击这个图标可以打开安全配置对话框。
	IG(Interactive Generator)交互式发生器，使用Interactive Generator 可以在测量进行过程中发送报文或改变特定的值
	Automation(自动时序)用来创建总线相关事件的发生顺序，用户可以创建系统变量、环境变量或信号的发生顺序，同时可以发送报文并检查信号、变量的值是否正确
	Signal Generators and Signal Replay用来指定信号的顺序，同时测量ECU的反馈

四、Test 功能区

Test 功能区

图标	功能描述区
	Test Setup for Test Units(测试单元设定)在该窗口下管理当前CANoe工程测试设置和测试Trace
	Test Configuration(测试配置)用户可以在该窗口下设置一个或者多个测试序列的执行
	Test Trace Window(测试Trace 窗口)在测试过程中观察和分析单个或者多个测试Trace
	Debugger(调试器)帮助用户在测量过程中分析程序，使用之前需要将分析的Test Unit的Debugger打开
	Test Setup for Test Modules(测试模块设定):CANoe中一种文件夹架构的测试环境，由单个测试模块组成
	Test Module : Execution(测试模块：执行)：用户可以通过该窗口控制test module的执行

五、Diagnostics 功能区

Diagnostics 功能区界面

图标	功能描述
	Diagnostics Console（诊断控制台）：可以直接向ECU发送单条的诊断服务请求，并分析诊断服务相应
	Fault Memory Window（故障记忆窗口）：可以直接读取待测ECU中的DTC列表，在该窗口中可以单个删除DTC
	Diagnostics Session Control (诊断会话控制)：允许用户切换ECU不同的诊断模式，如改变诊断模式，进行安全访问，同时可以控制ECU通信状态
	CANdelaStudio:可以用来查看、编辑和导出ECU的诊断描述文件 ODXStudio：为用户提供类似网页浏览器的方式查看ODX文件，ODX是一种用来存储诊断相关信息的负载的数据格式
	OBD II Window(OBD II 窗口)用户可以通过此窗口执行符合SAE J1979车载诊断测试

六、environment 功能区

envrionment 功能区界面

图标	功能描述
	Symbols Explorer（对象浏览器）：用户可以通过Symbols Explorer查看编辑网络中的信号，变量。对象浏览器中的对象可以被拖拽到CANoe的窗口中或者CAPL的文本编辑器中
	System Varibale Configuration(系统变量配置)：管理CANoe中使用的系统变量 Symbols Mapping(对象映射)：用户可以通过Symbols Mapping 创建系统变量、环境变量以及信号间的映射关系 Start Values Winow(初始值窗口)：设定测试量开始时系统变量，环境变量以及信号的初始值 Communication Setup(通信设置)：通信设置是通信配置的中心起点，可以配置，应用层（应用模型）、通信层（通信和定时、绑定）、传输介质（硬件、绑定）、该窗口具有交互式用户界面，单击图标，图像、和文本可以打开相关的对话框
	Compile All Nodes(编译所有节点)：编译所有的CAPL节点
	Document Window(文档窗口)：查看并编辑当前工程下所使用的所有文档
	Tool Couplings（工具关联）：用户可以在Tool Couplings下打开相关工具设置，例如启动/禁用 XIL API Server /FDX,Simulink Integration ,LabVIEW Integration以及设置FMI配置等

七、Hardware 功能区

hardware 功能区界面

描述	功能区描述
	Channel Usage（通道配置）：配置当前工程所用的通道数量
	Application Channel Mapping （应用通道映射）：测试开始前，CANoe会检测出当前错误的通道配置，并给出当前硬件条件下合理的通道配置建议
	Network Hardware Configuration(网络硬件配置)：通过网络硬件配置（Network Hardware Configration）更改当前可用通道的设置
	VT System Configuration(VT 系统配置)：通过该选项创建或修改VT System的配置，增加或删除VT板卡 VT System Control(VT系统控制)：通过该选项在测量运行时改变VT System的配置 VT System Tools（VT系统工具）：通过该选项可以打开如下配置： FPGA Manager(FPGA管理器) Calibration Manager(校准管理器) Application Board Designer（应用设计师） Firmware Updater（固件更新程序）
	Sensor Protocol Configuration(传感器协议配置)：配置option Sensor组件，创建不同类型的通道并配置特定的传感器和ECU，可以选择连接到硬件接口设备或CANoe仿真的虚拟设备

八、Tools 功能区

Tool 功能区界面

图标	功能描述
	CANdb++ Editor(网络数据库编辑器)：数据库管理工具，可以创建和修改车载网络数据库 （添加DBC文件）
	Security Manager(安全管理器)：用于管理和配置Vector工具中的安全配置文件，如SecOC ,诊断，认证等
	CAPL Browser（CAPL浏览器）：借助CAPL Browser，可以开发用于激励、仿真、测试、诊断的CAPL代码
	Debugger（调试器）：通过Debugger来调试运行的程序
	Panel Designer（面板设计工具）使用Panel Designer创建图形化面板，并可以在测量过程中改变关联到面板上对象的值
	FDX Editor（FDX编辑器）：通过FDX Editor 编辑FDX文件
	Logging File Conversion（Logging文件转换）：通过LoggingFile Conversion 用户可以将Logging file保存为另一种格式，将Trace窗口和Graphic窗口中的内容保存到文件中

九、Layout 功能区

Layout 功能区界面

图标	功能描述
	Cascade（重叠模式）
	Tile Horizontally(水平模式)
	Tile Vertically(垂直模式)
	Activate Window(激活窗口使其置顶)
	Automatic Fit:自动调整大小，如果选中，子窗口会随住窗口大小调整而自动适应，如不选中，子窗口大小不受主窗口大小调整影响
	Magnetic Window:磁铁窗口，此功能可以更好的协助窗体的大小和位置调整，调整窗口的时候，会自动捕捉相邻窗口信息，在一定的范围内，会自动对齐或者自动靠紧
