芯片电源的 IQ (Quiescent current) ISD (Shutdown current)

已于 2024-01-29 10:36:07 修改
阅读量1w 收藏 19
点赞数 3
分类专栏： PCB 文章标签： 芯片
于 2021-04-25 10:58:12 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_44179528/article/details/116117717
版权

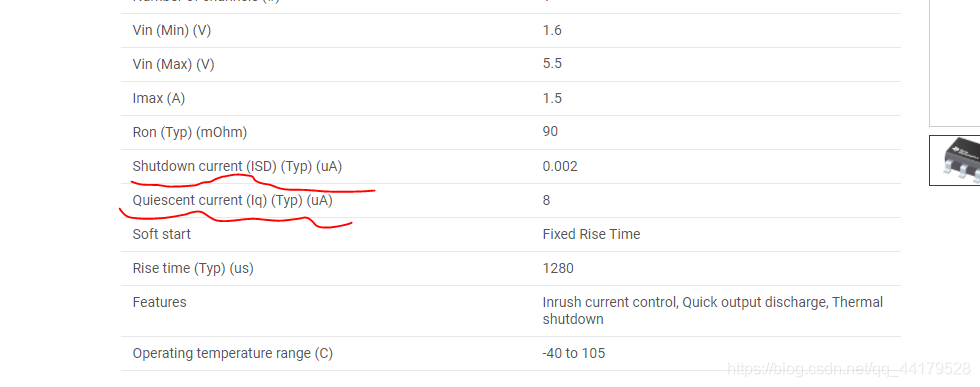

在这里插入图片描述
芯片电源的 IQ 值 ( I是电流，Q是Quiescent)

Quiescent current

芯片的静态电流

一般情况芯1片外围没有任何的负住的外围电路情况下，只连接芯片的电源管脚的情况下，测得的流过芯片的电流值。

芯片的ISD (I电流，SD是Shutdown)

Shutdown current

芯片的关机电流

通过外围信号或者电路控制芯片停止工作下，测量得到的流过芯片的电流值。
