PCIe ltssm 链路训练过程调试

最新推荐文章于 2025-03-06 10:53:02 发布

sunstarsay

最新推荐文章于 2025-03-06 10:53:02 发布

阅读量1k

点赞数 15

文章标签： fpga开发

本文链接：https://blog.csdn.net/qq_44203026/article/details/140996214

版权

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

文章目录

前言
1 ltssm
2 detect到L0的状态转换情况

前言

what：本文记录调试pcie 5.0 ltssm状态机从reset之后到L0状态的整个过程。
why：网上关于ltssm的资料，大部分是按照手册里面，一个一个状态机讲解。但是其实刚上手ltssm时，一般先考虑把他bring up起来，也就是到L0状态。这个过程其实不关心很多状态，比如说hot reset。所以按照bring up的思路总结一下ltssm的调试过程。
background：做这件事情的背景是将cxl controller和pcie phy对接，然后调试ltssm，使得完整的协议栈能够正常工作。

1 ltssm

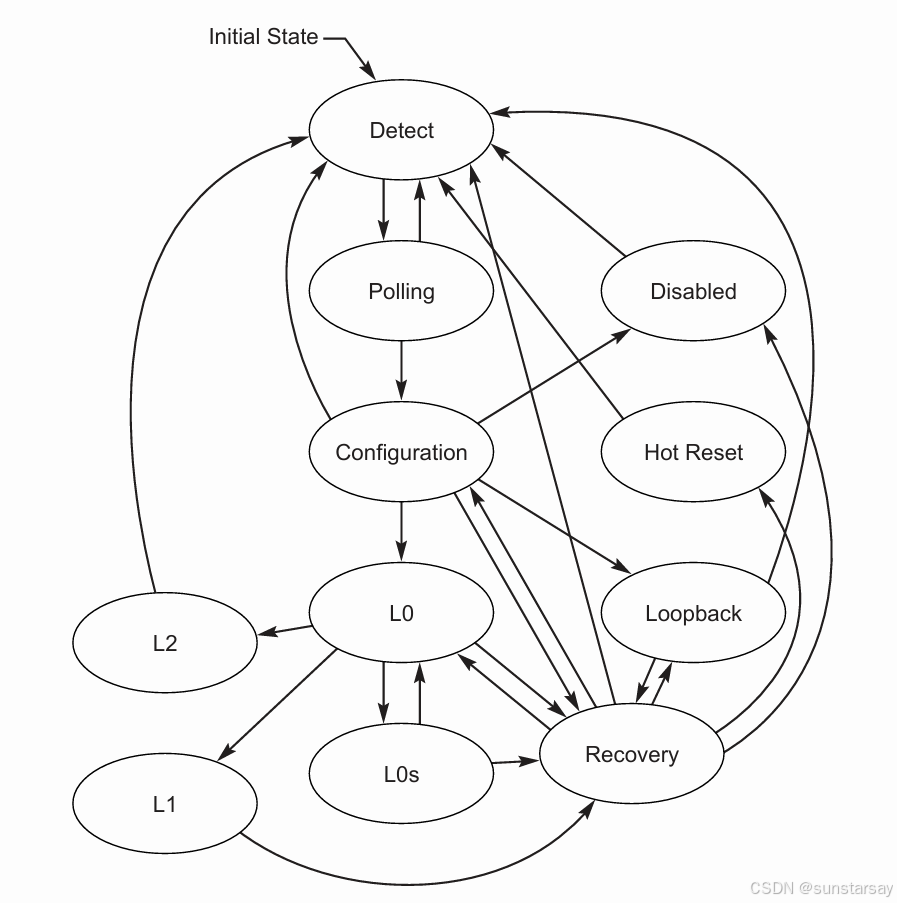

在这里插入图片描述

2 detect到L0的状态转换情况

detect到L0需要经过以下过程：
00-01-02-04-07-08-09-0A-0B-0C-11-0D-0F-0E-0D-21-22-23-0D-0F-10-11（状态编码）
detect.quiet→detect.active→
polling.active →polling.configuration →
configuration.linkwidth_start→
configuration.linkwidt
