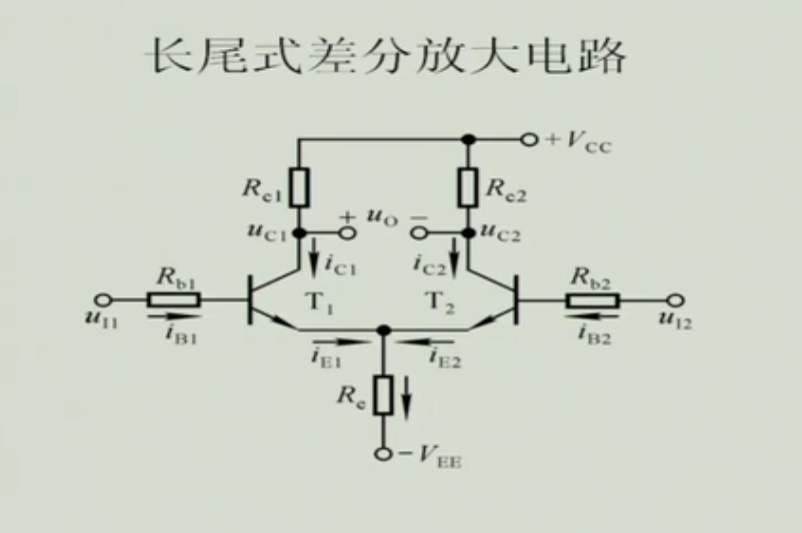

长尾式差分放大电路分析

 共模：uo = 0，Auc = 0 对共模信号进行了很强的抑制

差模：ui1 = -ui2

动态分析

双入双出接法：

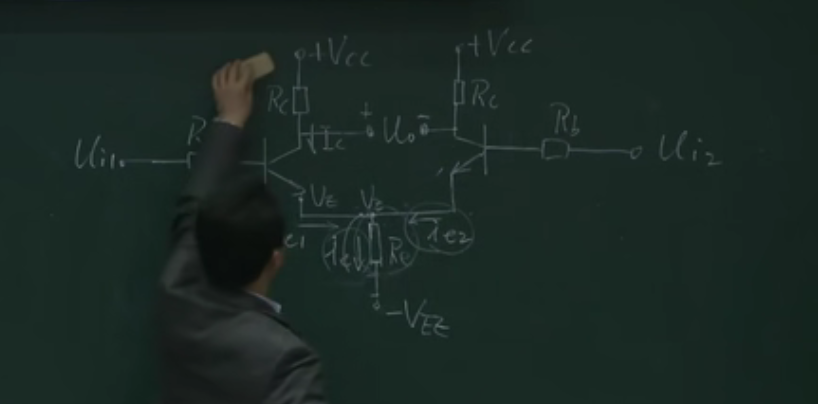

 对改电路进行简化

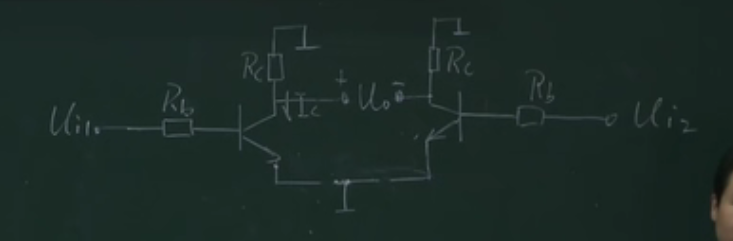

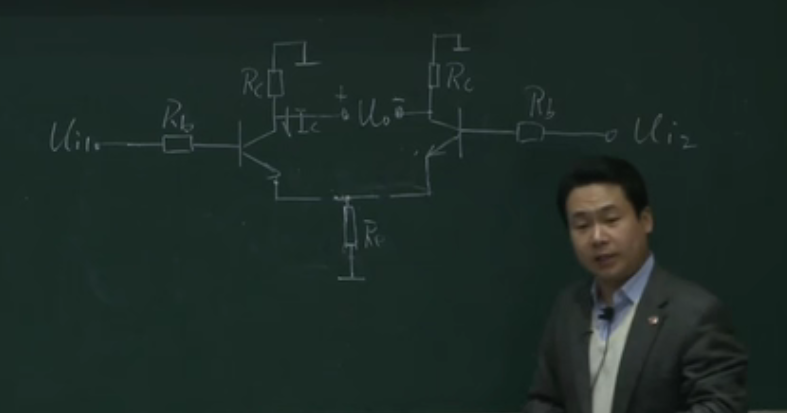

 交流通路：

差模信号时re两段的电压为0，则re没了

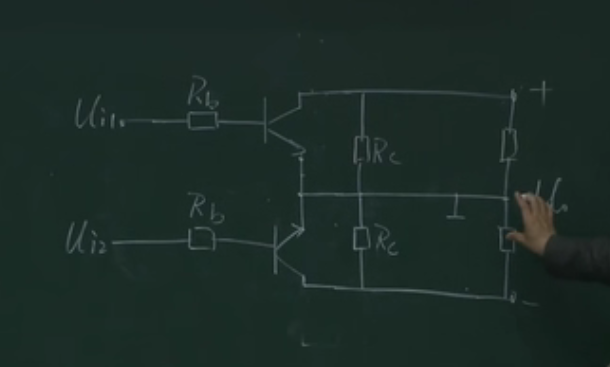

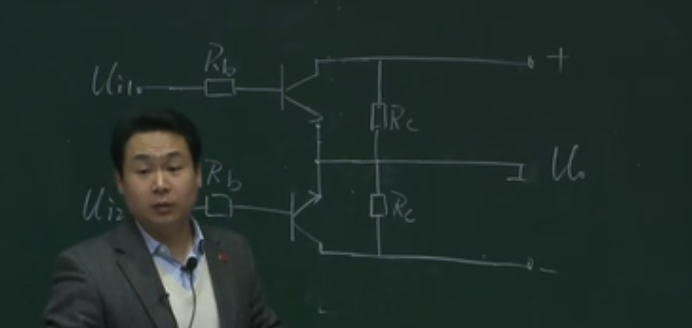

 将上面的电路顺时针旋转90°

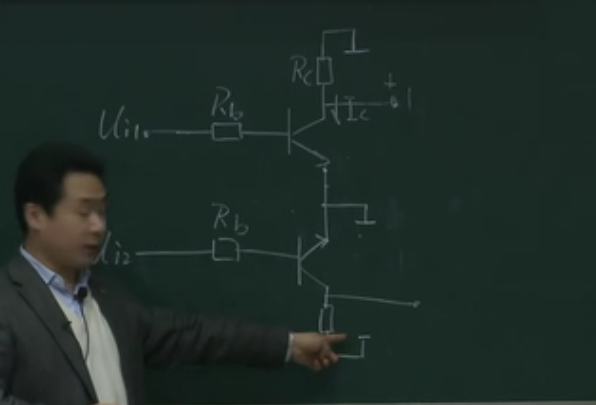

 把接地端连接在一起

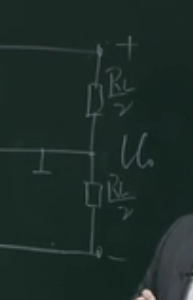

如果在输出端按下图这么接入RL，那么RL就被分成相等的两部分，因为一正一负（ui1和ui2的大小相同），且中间是接地点

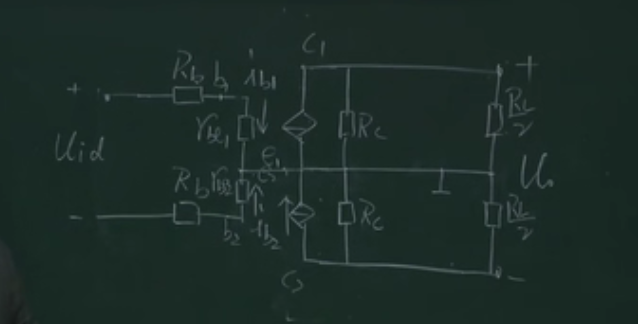

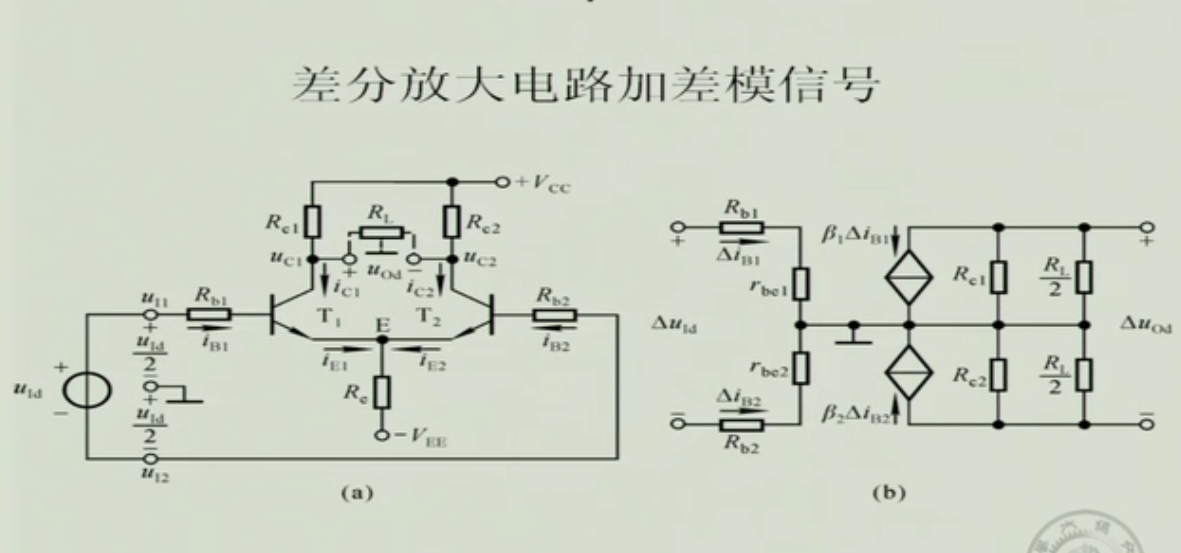

将三极管电路进行等效



 这里是上面是1/2的uid，下面是1/2的uid，合成了整个的uid



 其他接法：

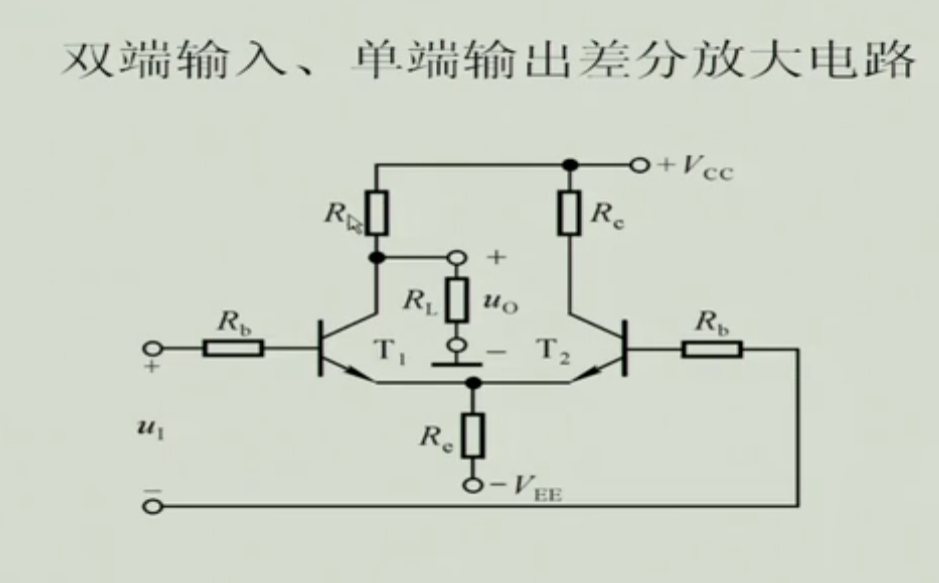

双入单出:

 这种电路就不能像双端输出那种把共模信号很好的抑制了，这里抑制干扰就是看re的大小了

 ui由共模差模共同构成

此时的uo也是两部分，共模加差模

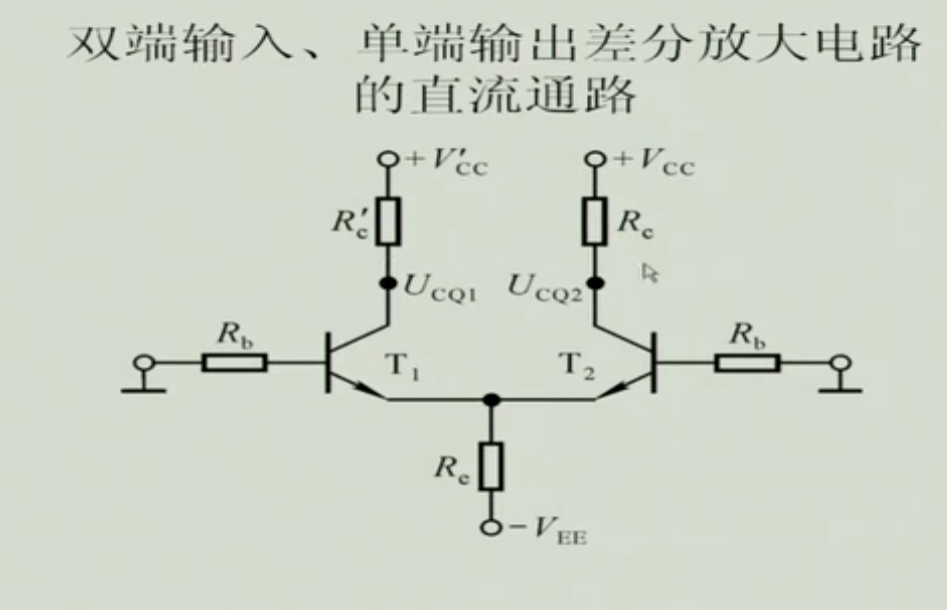

对上面的做戴维南等效，变成直流通路，然后可以变成下面的样子（怎么等效的？）

 此时ucq1和ucq2的电位不一样

但是ib1和ib2的电流大小一样，此时还是两倍的re作用，抑制噪声

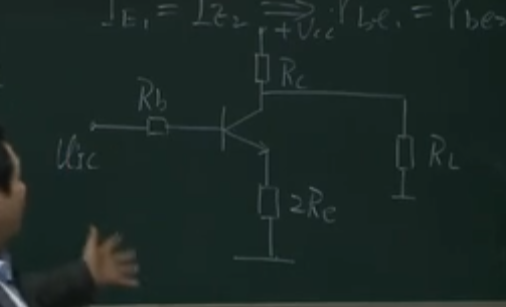

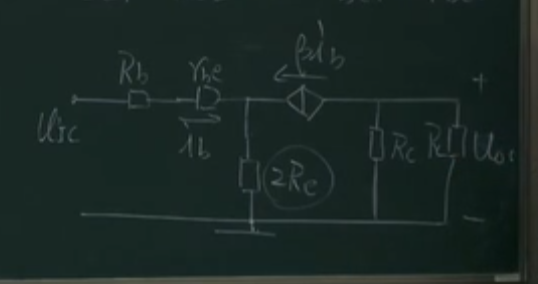

现在开始左右两端不接地了，接共模信号，加入将右边的电路进行等效



求uoc，化简电路





 re比rc大十倍，aoc约等于-5%，所以共模被抑制了，所以虽然没有双端输出，但是噪声也减弱很多了

差模的话：

 所以差模的输出是基本共射的1/2

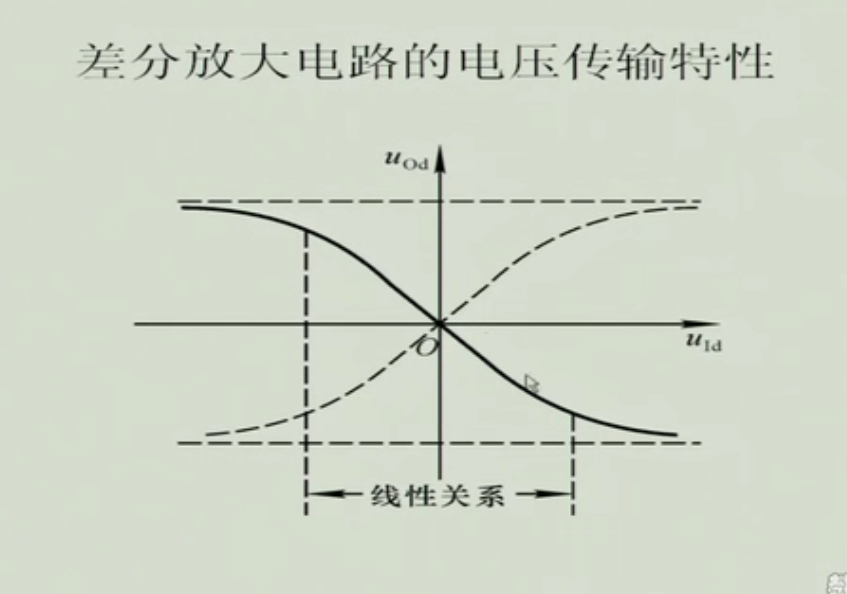

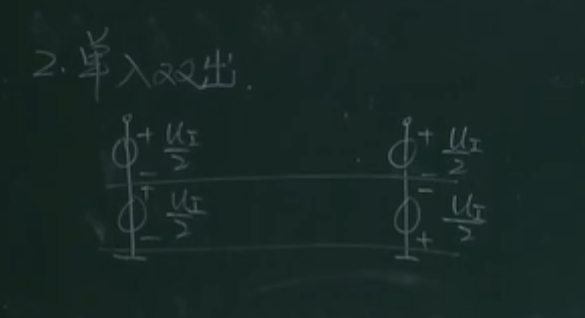

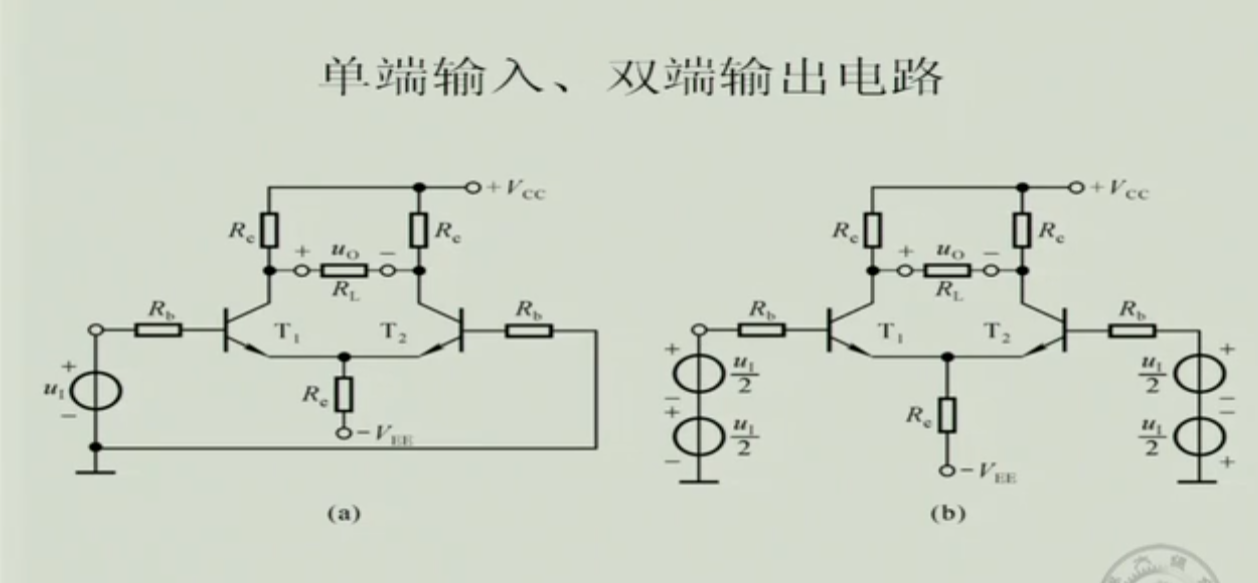

单端输入，双端输出：

 这个电路就是最早说的把右边那个弄成0，注意着了的a图下面是接地的

 上面的正好是一对共模、一对差模，就相当于双端输入双端输出，就是多了一对共模信号

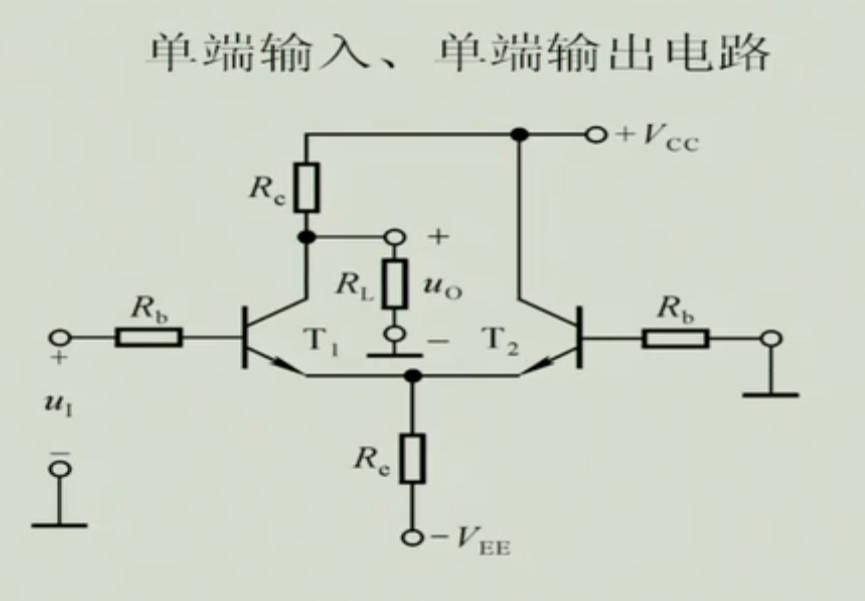

单入单出：

就相当于双入单出带共模

 如何改进

现在的问题是想把re弄大，re大了那么vee就得大点（因为re分压太大，抢走了rbe的电压）

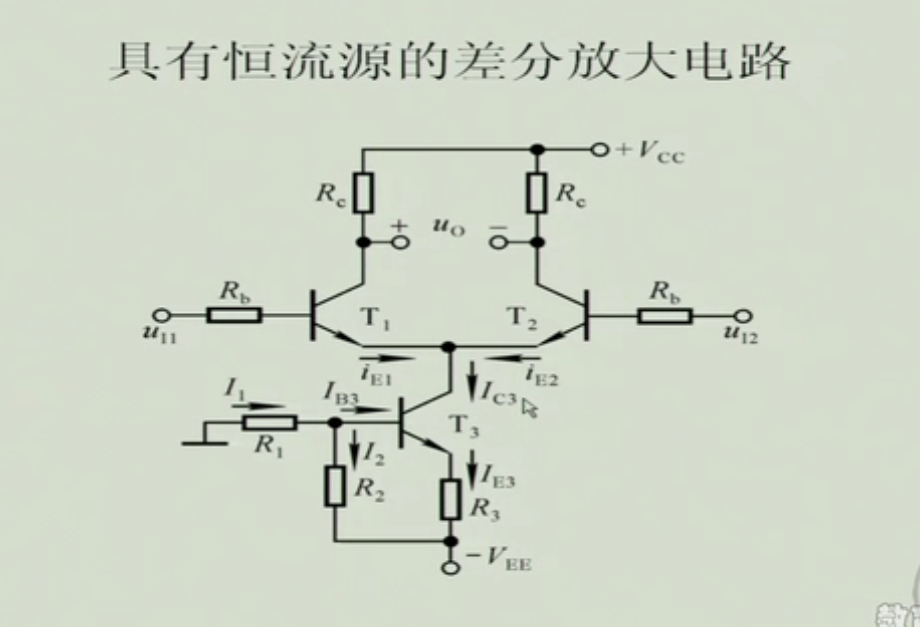

什么东西既能提供稳定电流，阻值还大——电流源

ic3对于上面的电路来说就是一个电流源，rce的电阻还很大

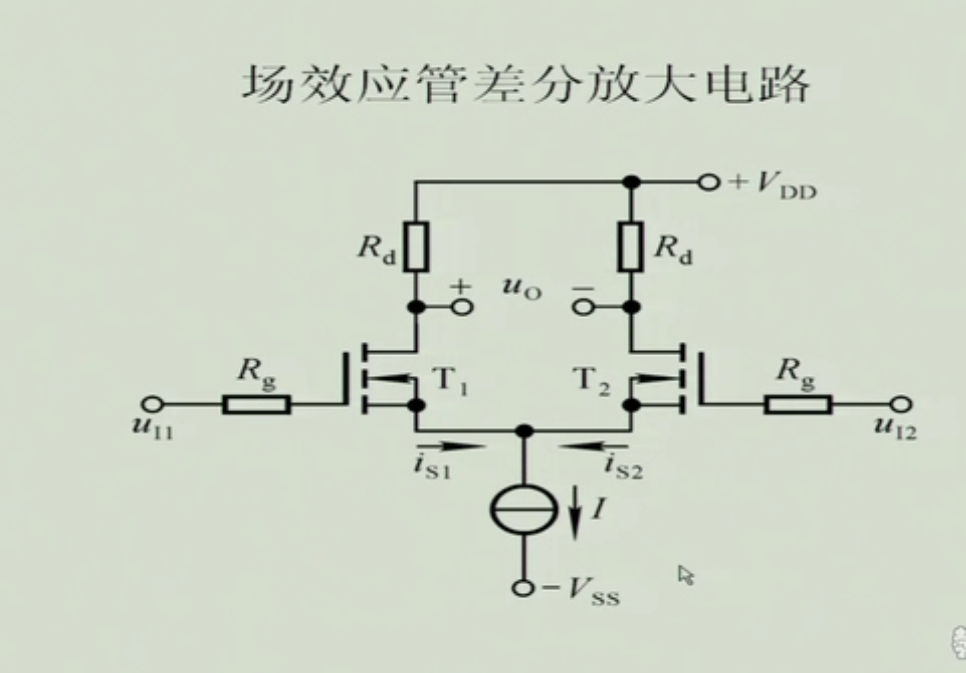

 换成mos管就能增大输入电阻

（状态不好，笔记做的不完美o(╥﹏╥)o）
