PADS使用技巧——页间连接符的方向转换

PADS原理图中页间连接符的输入输出方向转换

1、页间连接符的表现方式
首先我们要了解一下页间连接符的不同方向代表的含义，参考下图：

2、添加页间连接符

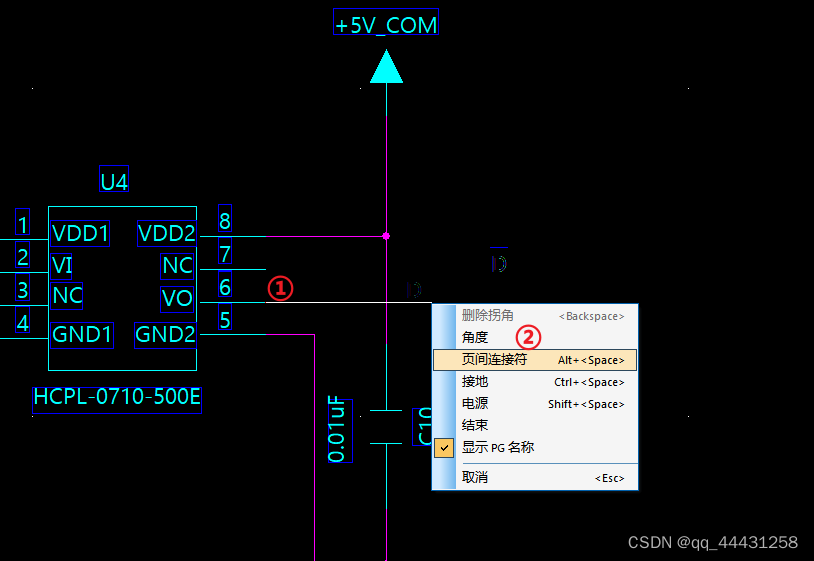

首先在原理图中使用快捷键F2进行添加连线，然后选中要添加页间连接符的信号管脚进行连线（连线长度可根据原理图走线方便和美观自行拉长or缩短），连线确定好长度后鼠标邮件弹出如下显示框，选择添加页间连接符。

3、页间连接符方向转换

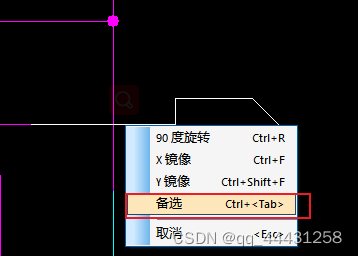

页间连接符添加完成后，选重进行拖动后鼠标右键选择备选（Ctrl+Tab）。

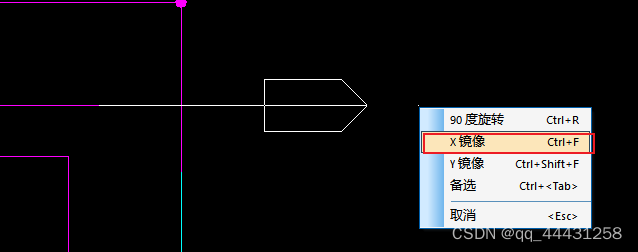

完成上一步操作后，再次点击鼠标右键选择对页间连接符进行X方向的镜像。

如下图所示，页间连接符的方向就转换完成啦！快去试试叭！

Tips:快捷键Ctrl+tab还可用于选择电源和地的符号选择哦！
