【系统函数】3. 信号流图、梅森公式、系统结构

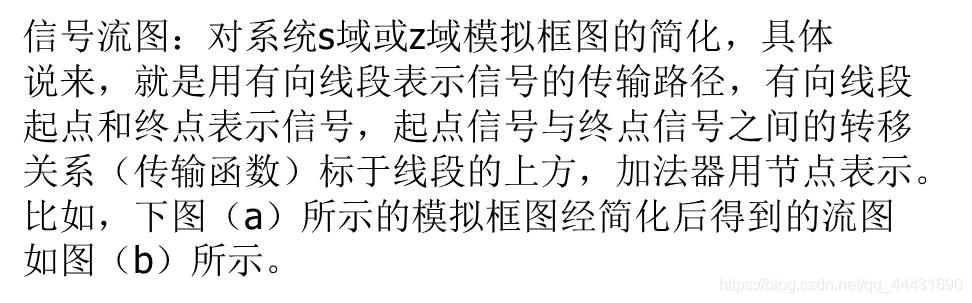

【 1. 信号流图 】

##在这里插入图片描述

1. 相关术语

  • 结点:
    表示一个信号或变量的圆点,具有加法器的功能。
    源点(输入结点):仅有出支路(离开该结点的支路)的结点。
    汇点(阱点、输出结点): 仅有入支路(进入该结点的支路)的结点。
    混合结点:既有输入回路又有输出回路的结点。
  • 支路:
    流程图中的有向线段,
    表示信号传输的路径和方向。
  • 支路增益:
    标于有向线段上方的传输函数。
    每条支路相当于标量乘法器,其输出为 Y ( ⋅ ) = H ( ⋅ ) F ( ⋅ ) Y(·)=H(·)F(·) Y()=H()F()
  • 通路:
    在这里插入图片描述
  • 开通路:
    在这里插入图片描述

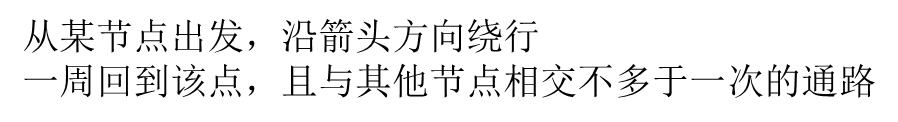

  • 闭通路(回路、环):
    在这里插入图片描述
  • 环路:
    在这里插入图片描述
  • 环路增益:
    在这里插入图片描述
  • 自环路:
    只有一个结点和一条支路的环路。
  • 不接触环路:
    在这里插入图片描述
  • 前向通路:
    在这里插入图片描述
  • 前向通路增益:
    在这里插入图片描述

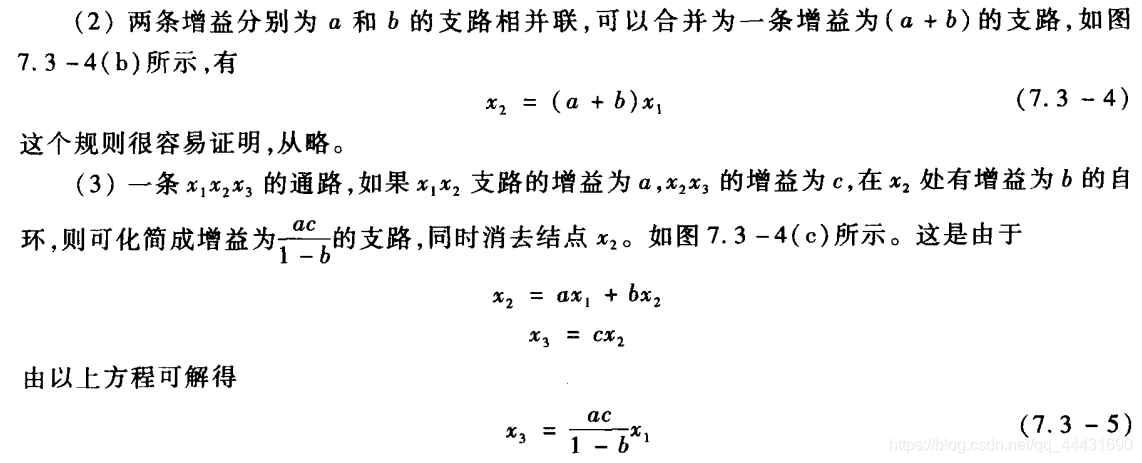

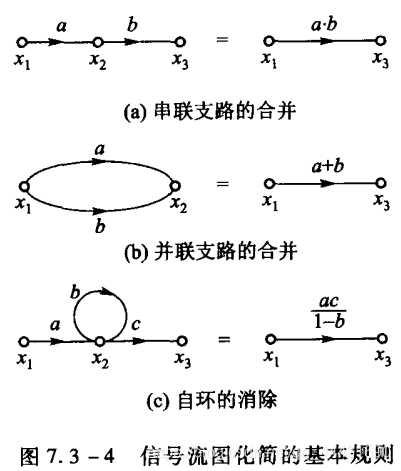

2. 信号流图的化简

在这里插入图片描述

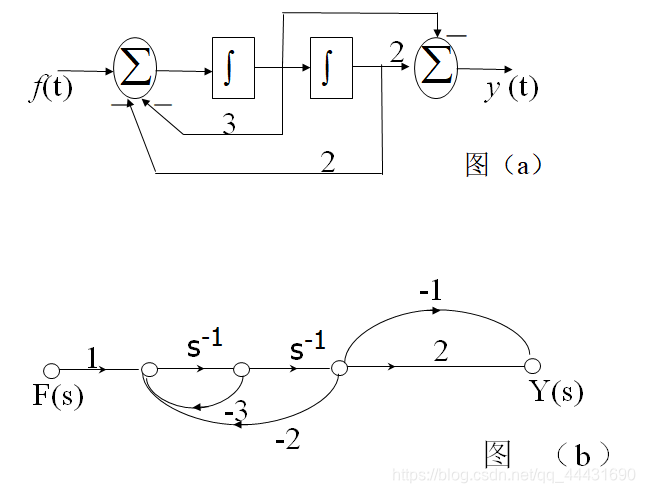

  • 例:
    在这里插入图片描述在这里插入图片描述

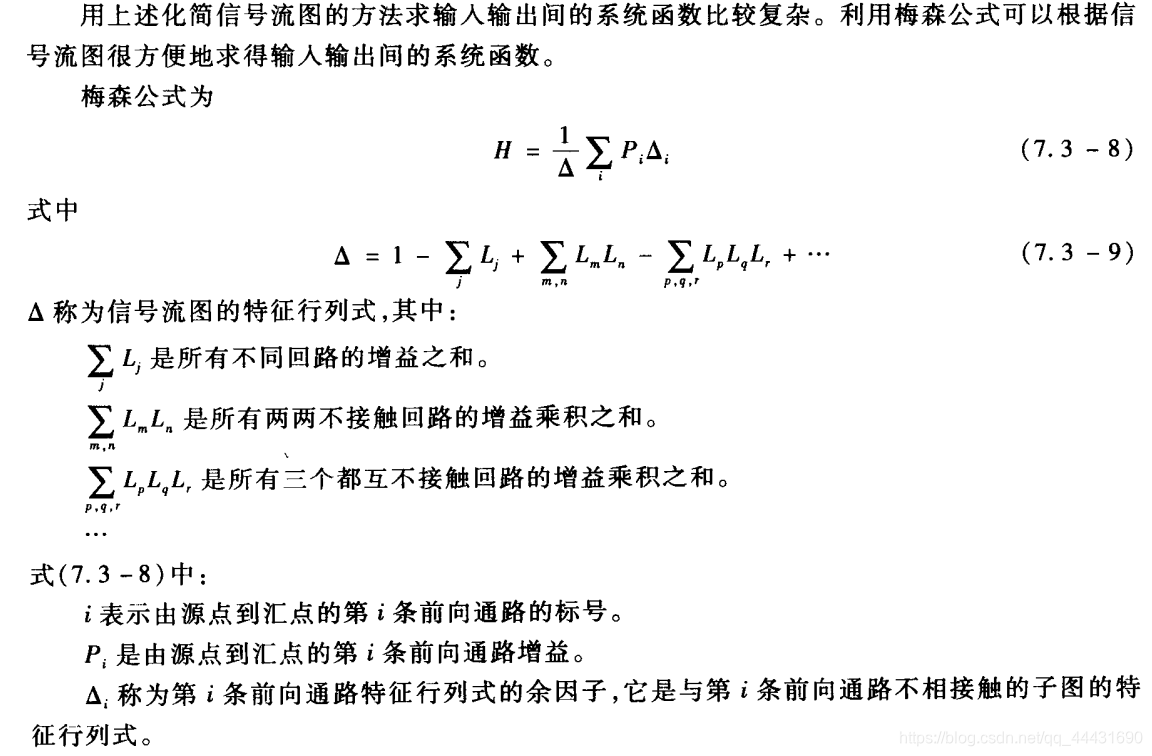

【 2. 梅森公式 】

在这里插入图片描述

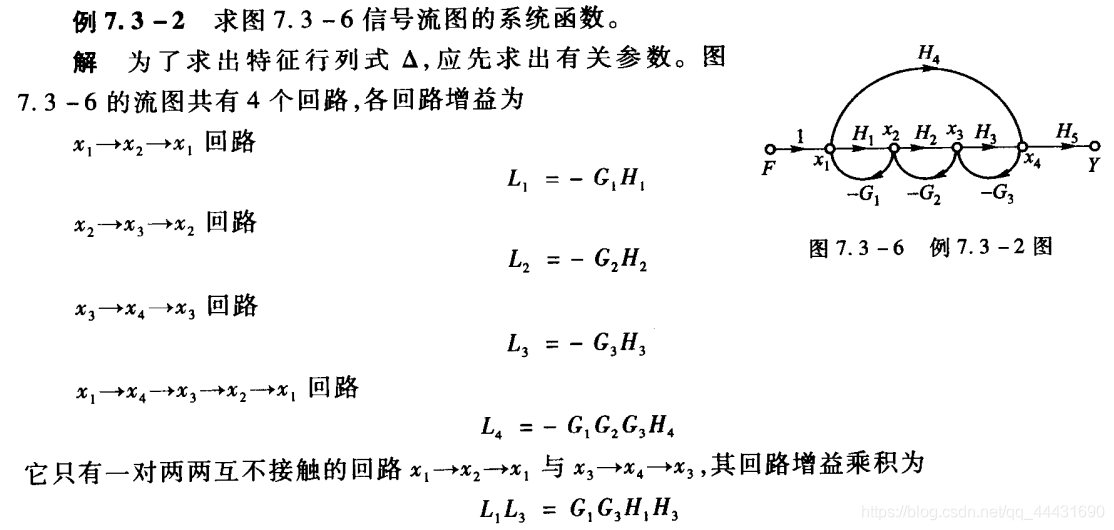

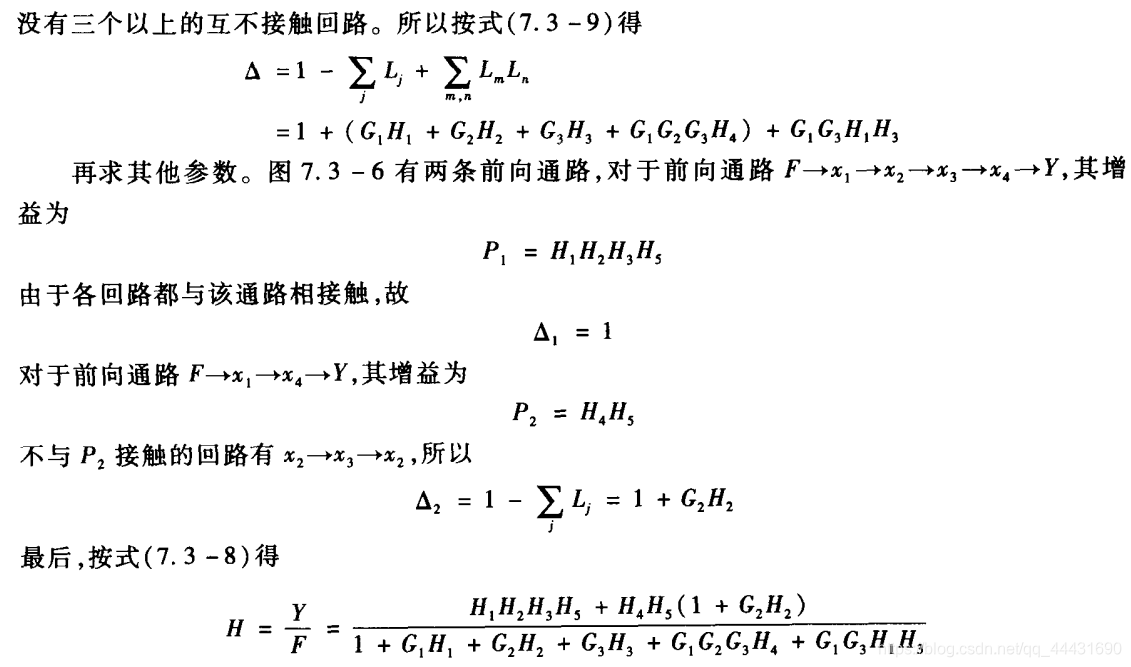

  • 例:
    在这里插入图片描述在这里插入图片描述

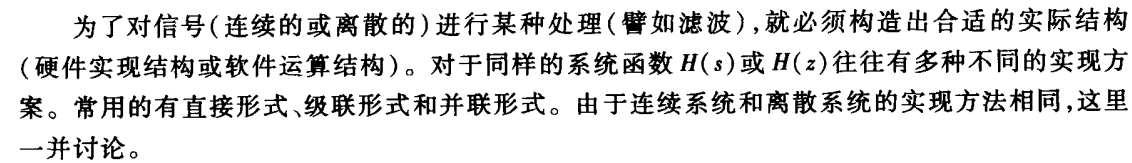

【 3. 系统的结构 】

在这里插入图片描述

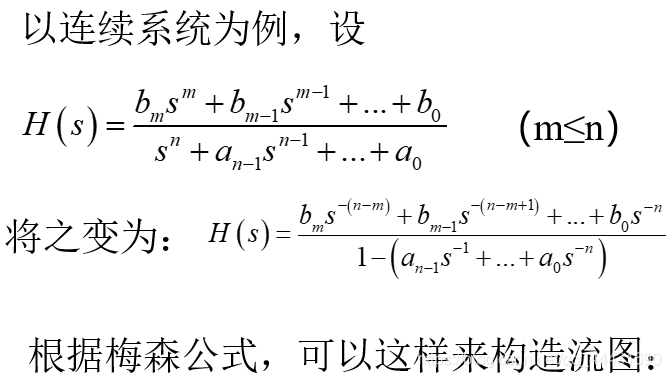

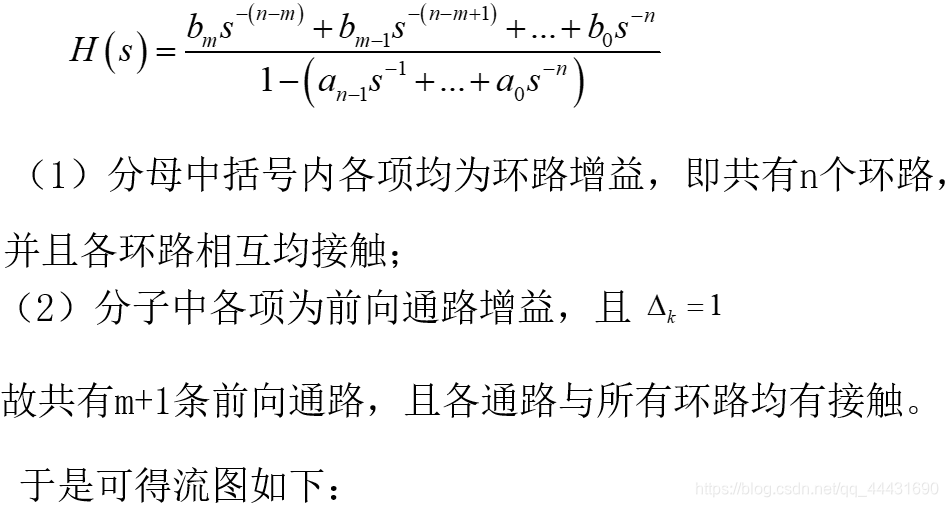

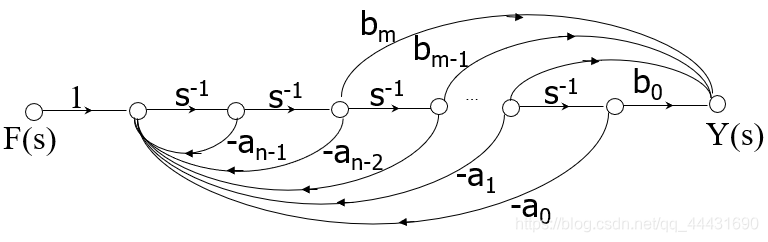

1. 直接型(正则型)

在这里插入图片描述在这里插入图片描述在这里插入图片描述

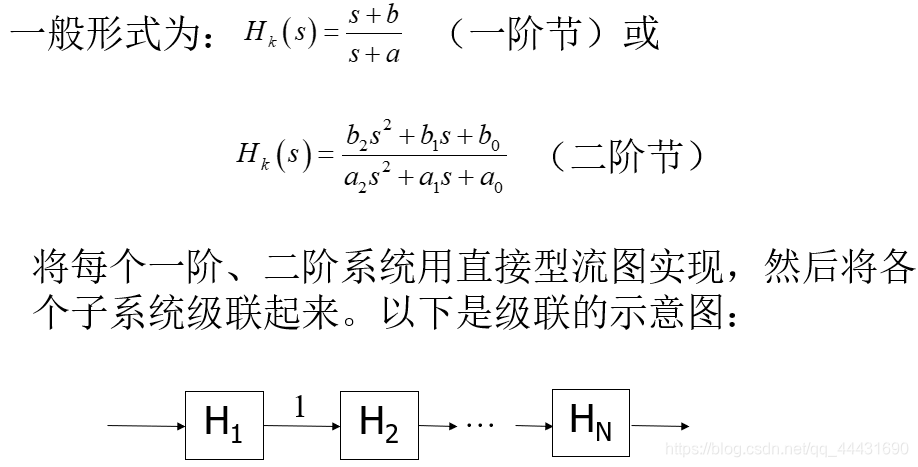

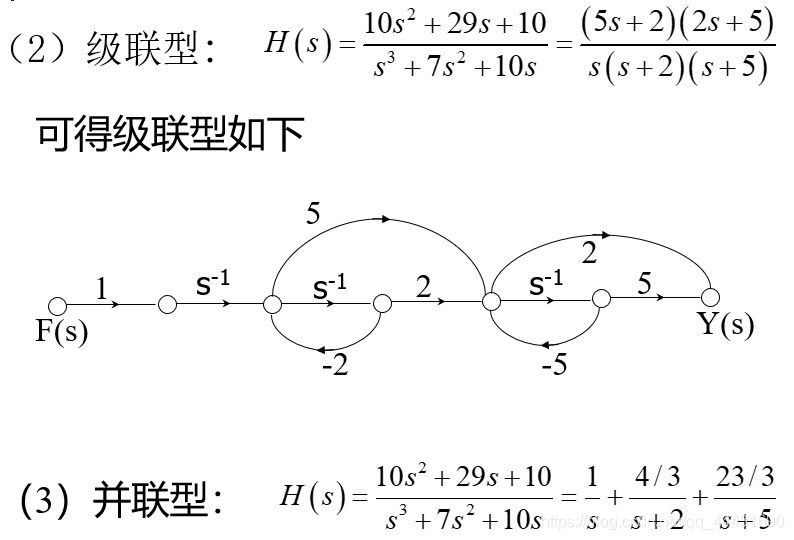

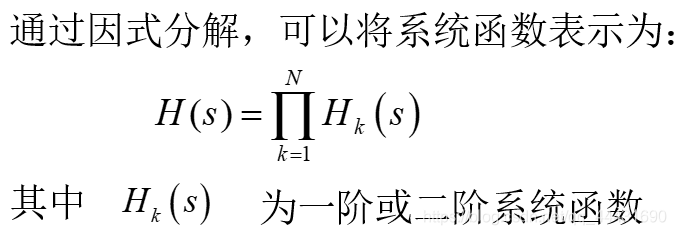

2. 级联型

在这里插入图片描述在这里插入图片描述

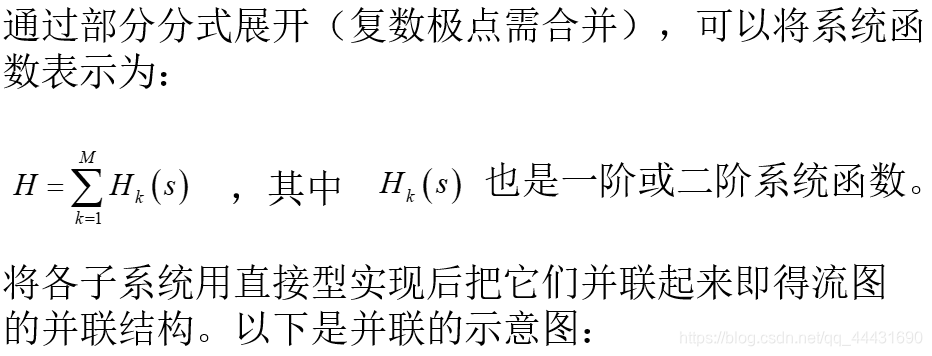

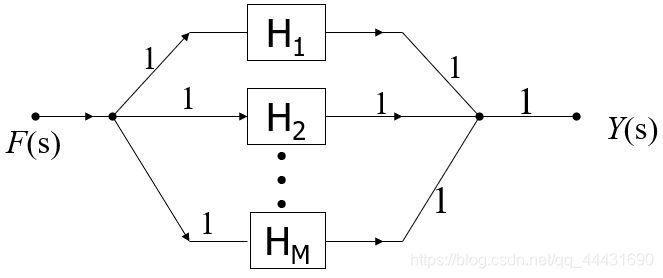

3. 并联型

在这里插入图片描述
在这里插入图片描述

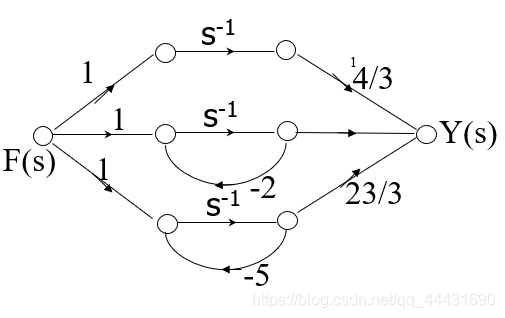

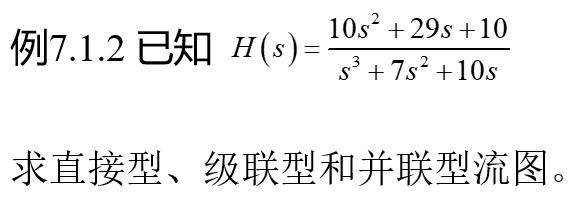

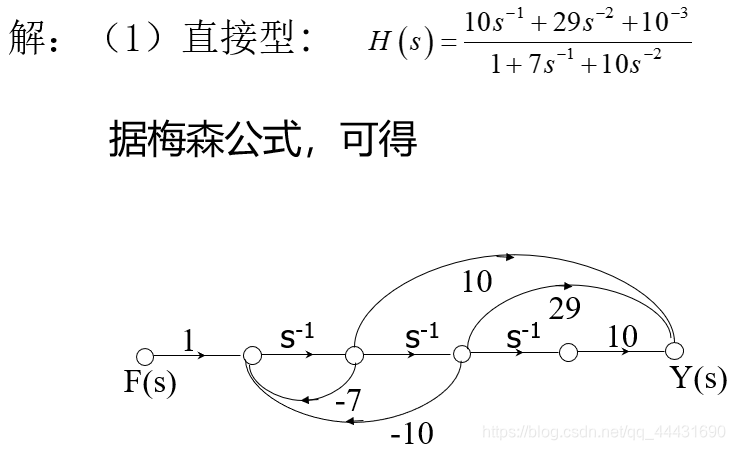

4. 例

在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述
