CST仿真同轴馈电的微带天线

参考书：《CST天线仿真与工程设计》金明涛
一般的微带天线可以被分成四个部分，分别为：介质基板、地板、贴片和馈线端口。
这里这个微带天线使用的是同轴馈电。

想要用CST仿真简单的微带天线，一般步骤如下：

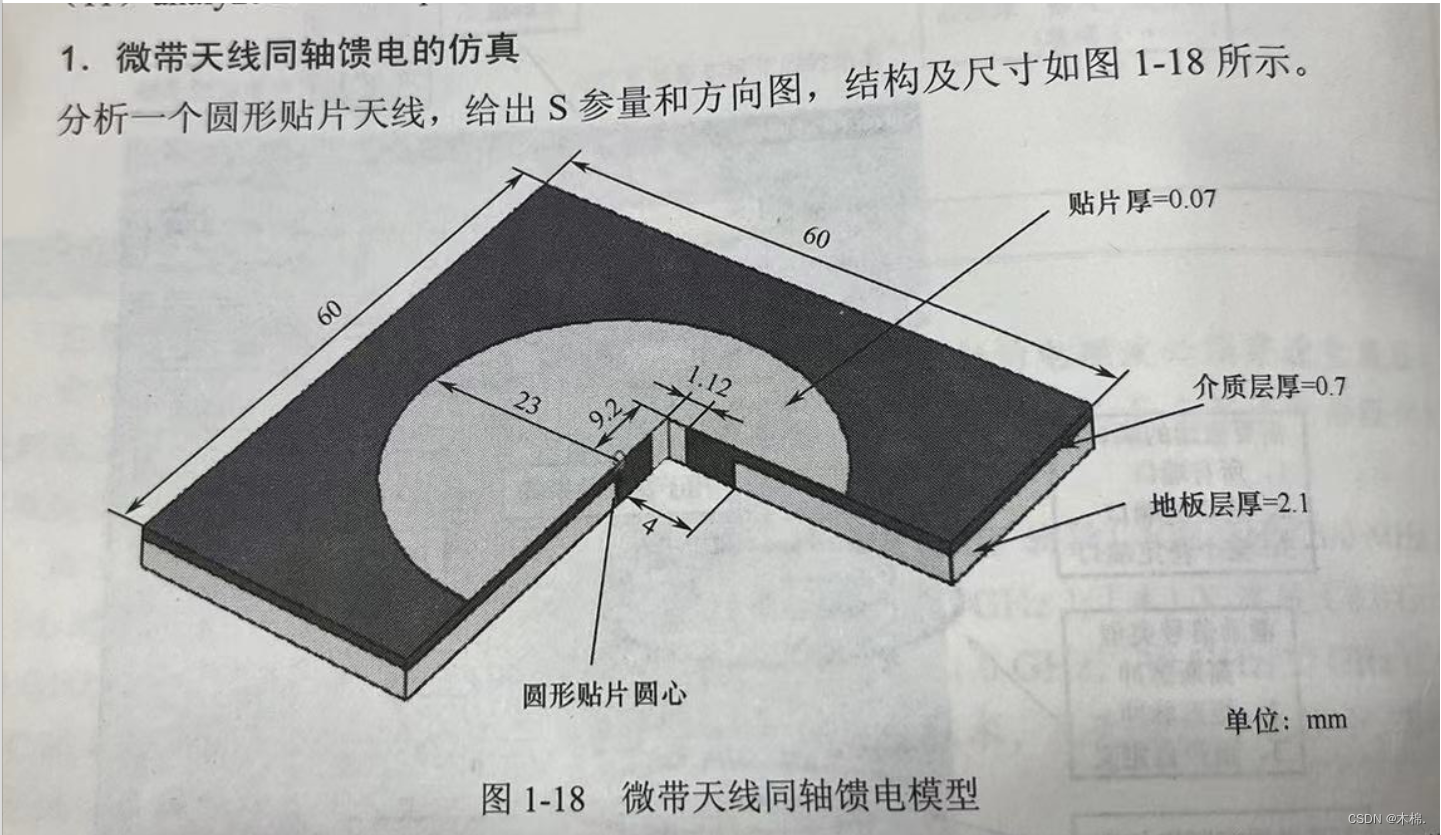

1.先根据给出的数据在CST中进行建模。

这里一般先绘制介质基板，再绘制地板，再绘制顶层贴片，最后绘制馈电端口。
上篇中的馈电端口是一个金属片，但是在这里，馈电端口是两个圆柱。

先画大圆柱。这里在适合的位置绘制一个圆柱。这里注意这个圆柱的材料要选择与介质相同的材料。

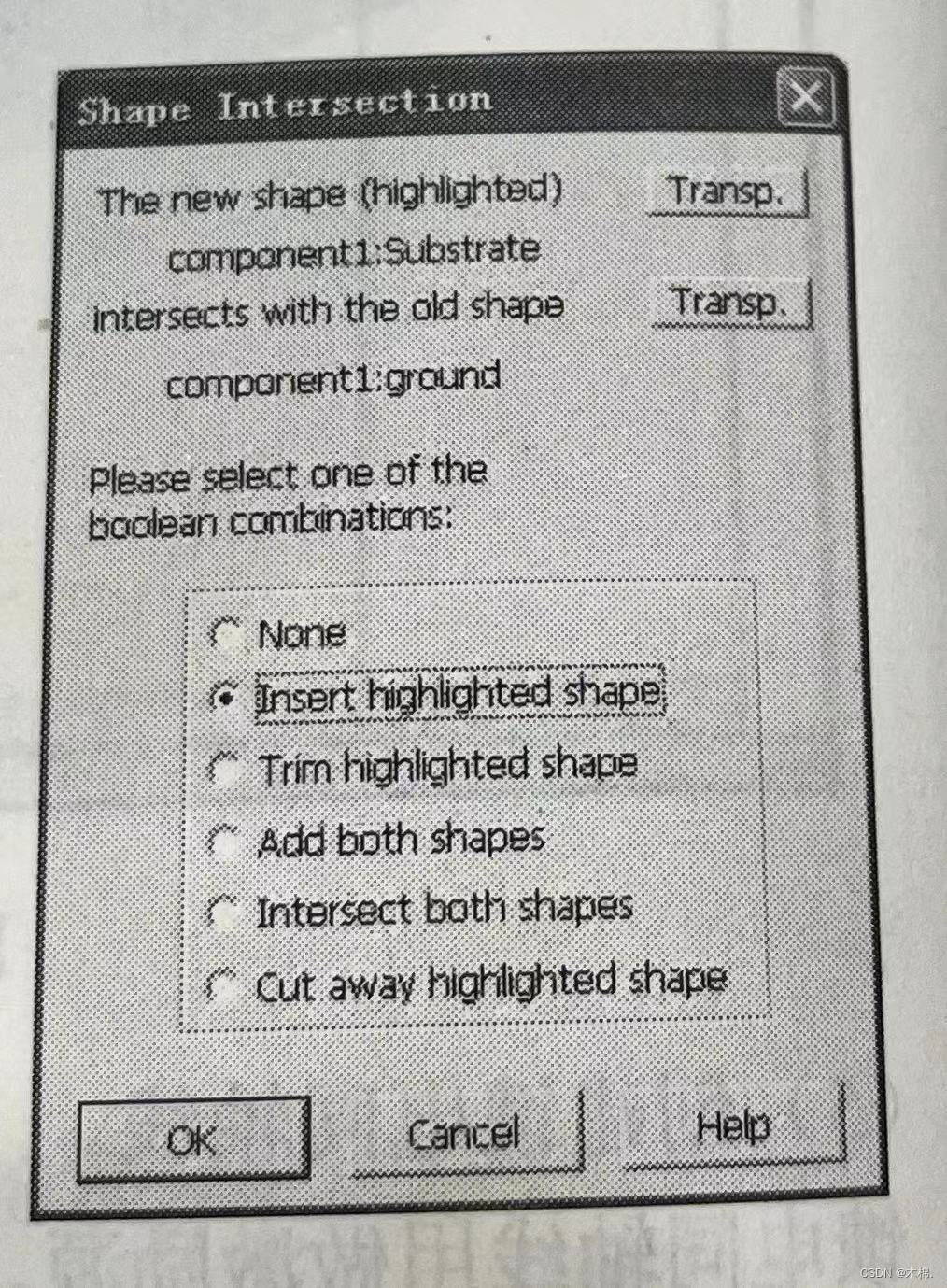

由于这个圆柱与介质基板在空间上是重合的，所以绘制完后需要进行布尔操作。在这里我们选择Insert highlighted shape。

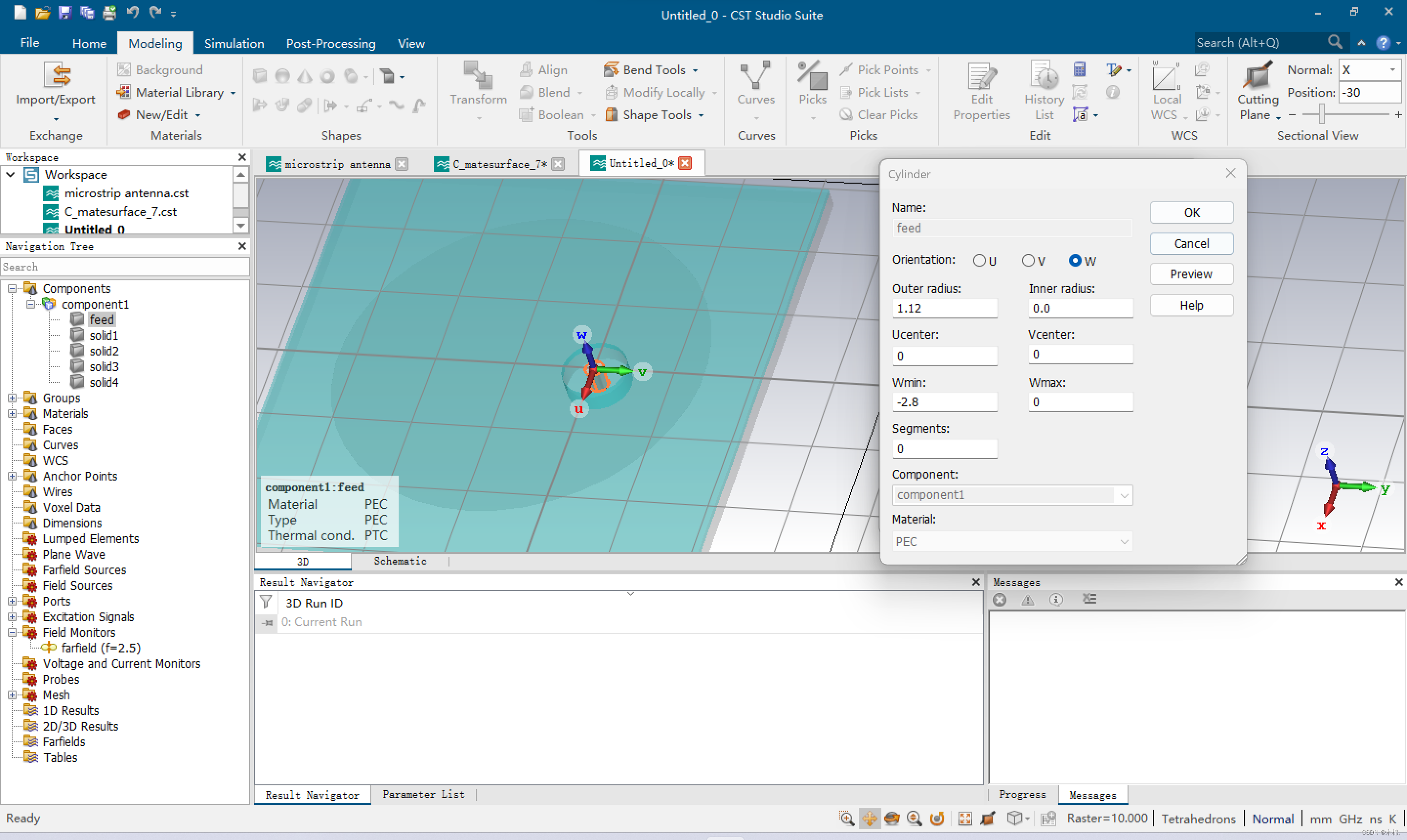

下面再画里面的小圆柱。这里与大圆柱不同的是，它的材料是PEC。两者材料不一样，需要注意区分。

2.对馈线端口进行设置。
具体方法：Simulation->Waveguide Port

选择pick face，选中底面上的大圆柱面，再进入Simulation->Waveguide Port，此时就自动设定选中的面为端口。这种办法比较方便。

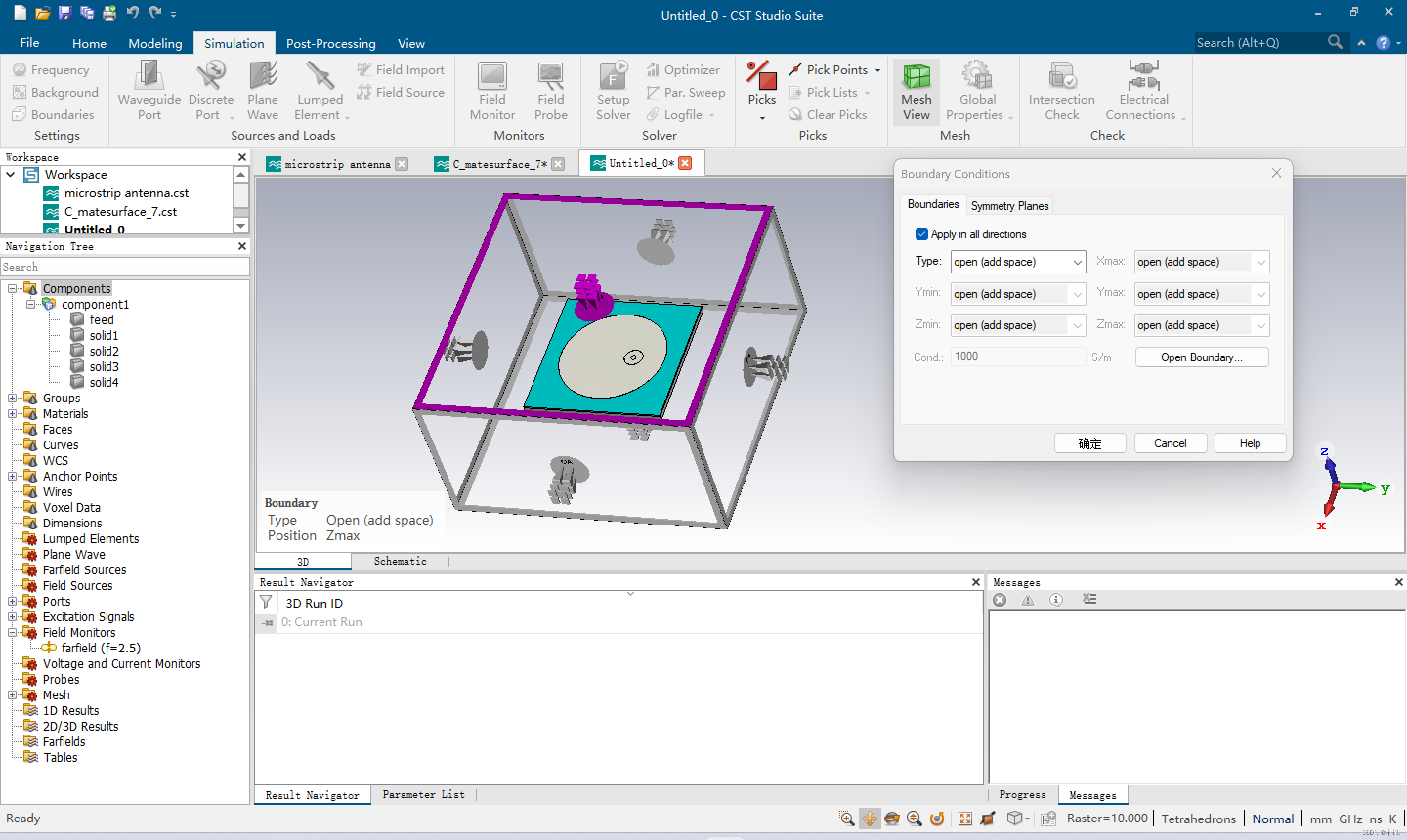

3.设置边界条件。这里的各个方向都是open (add space)

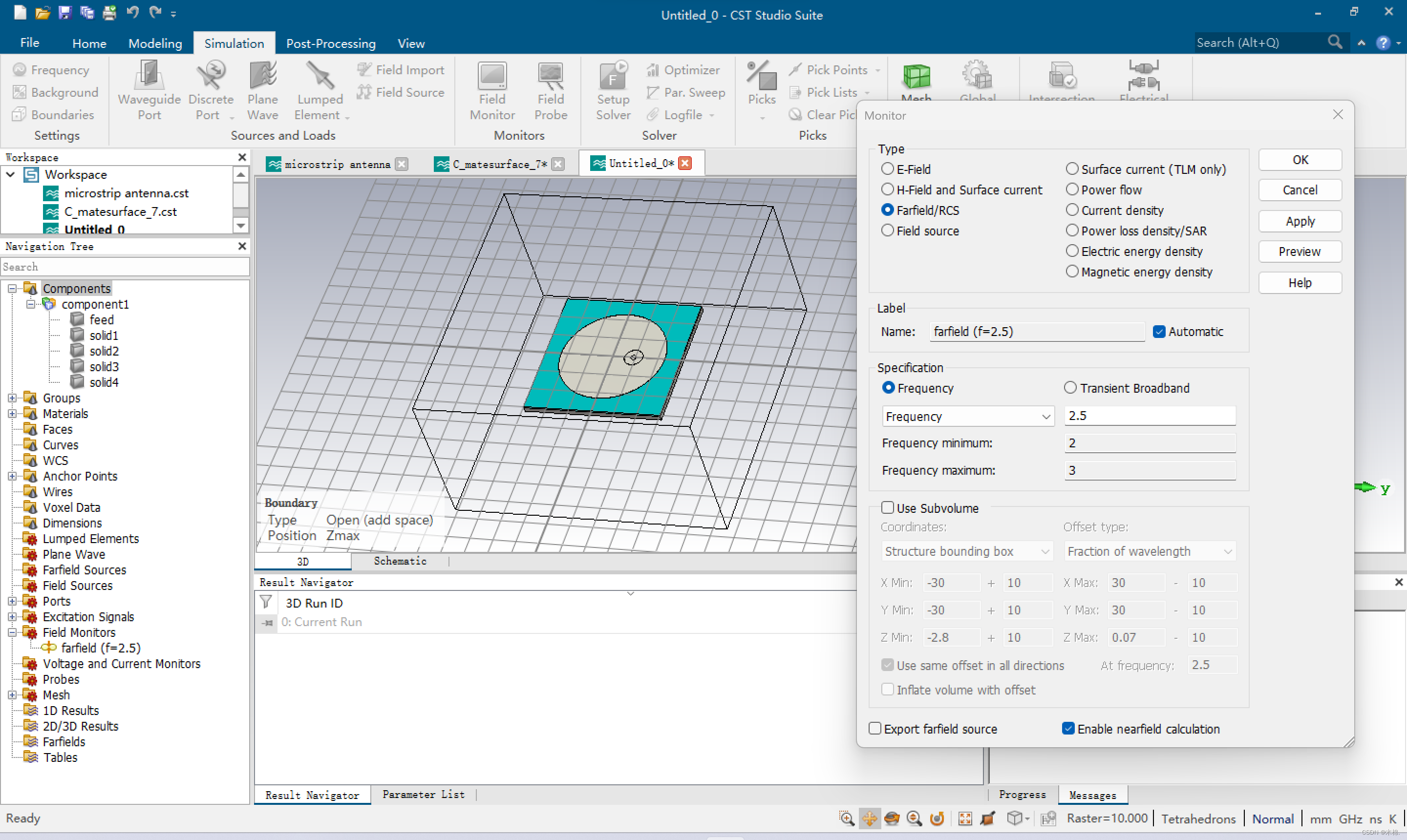

4.设置远场监视器。

这里type要选择Farfiled/RCS；频率填入想要观察的频率，一般根据S参数来确定。（不确定工作频率也可以先仿真得到S参数后再观察远场）

5.定义求解器，开始仿真。

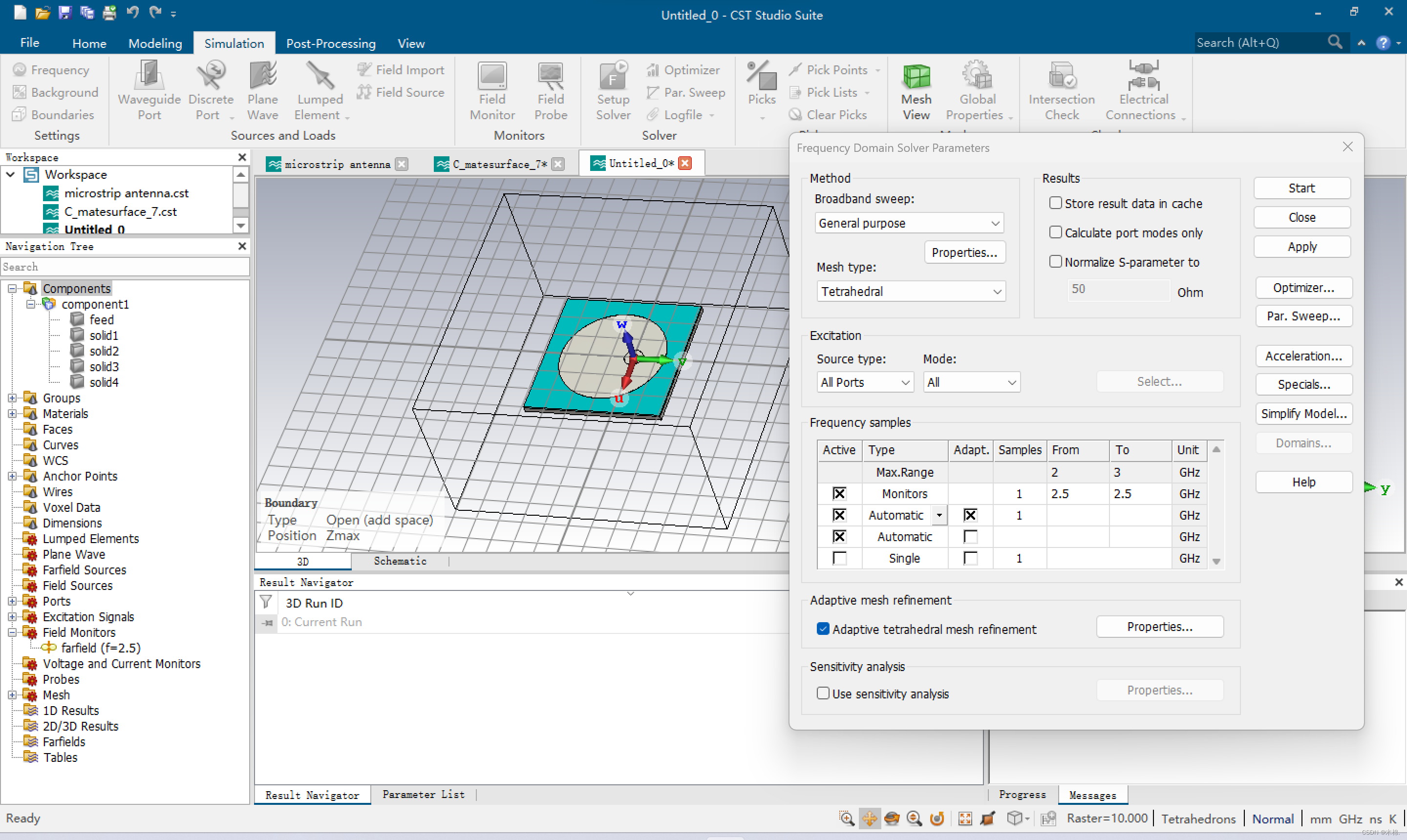

剩下的参数可以参照下图设置：

设置好后点击start，一段时间后运行结束。
6.观察结果

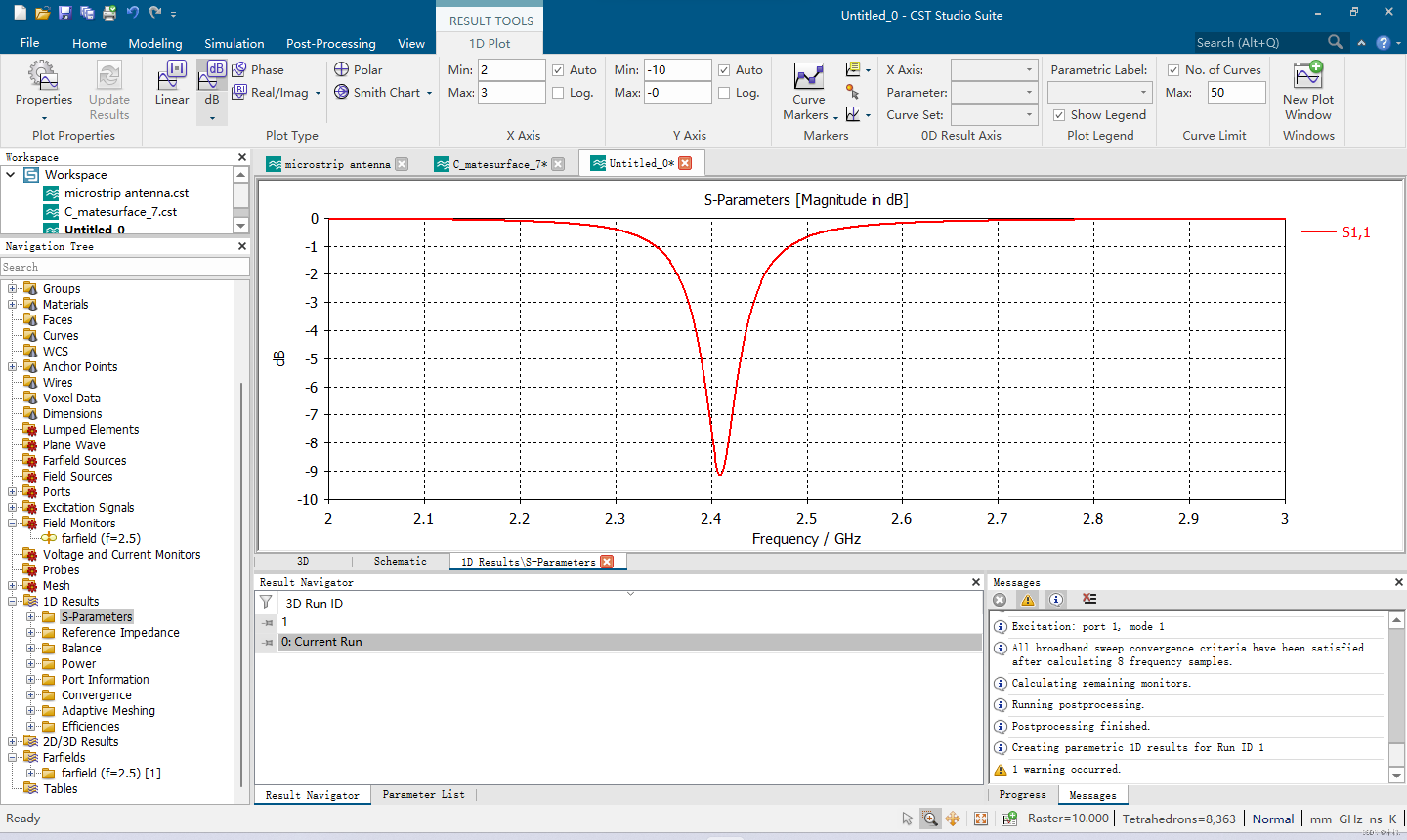

先是S参数：

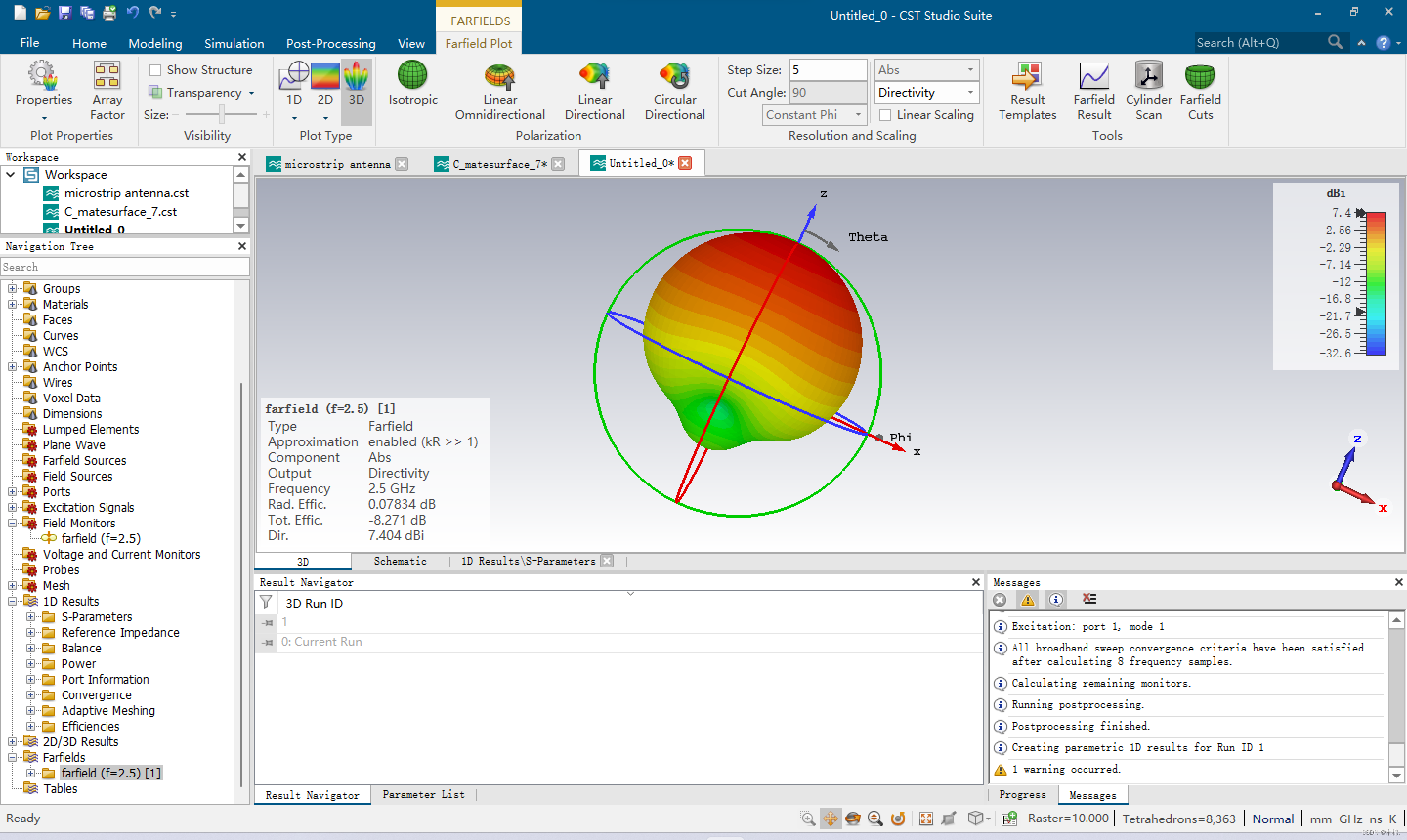

再是观察远场：

至此结束。
