FEKO建模——对一个模型进行两种尺寸不同的网格划分

对一个球体进行两种尺寸不同的网格划分

第一步——建模

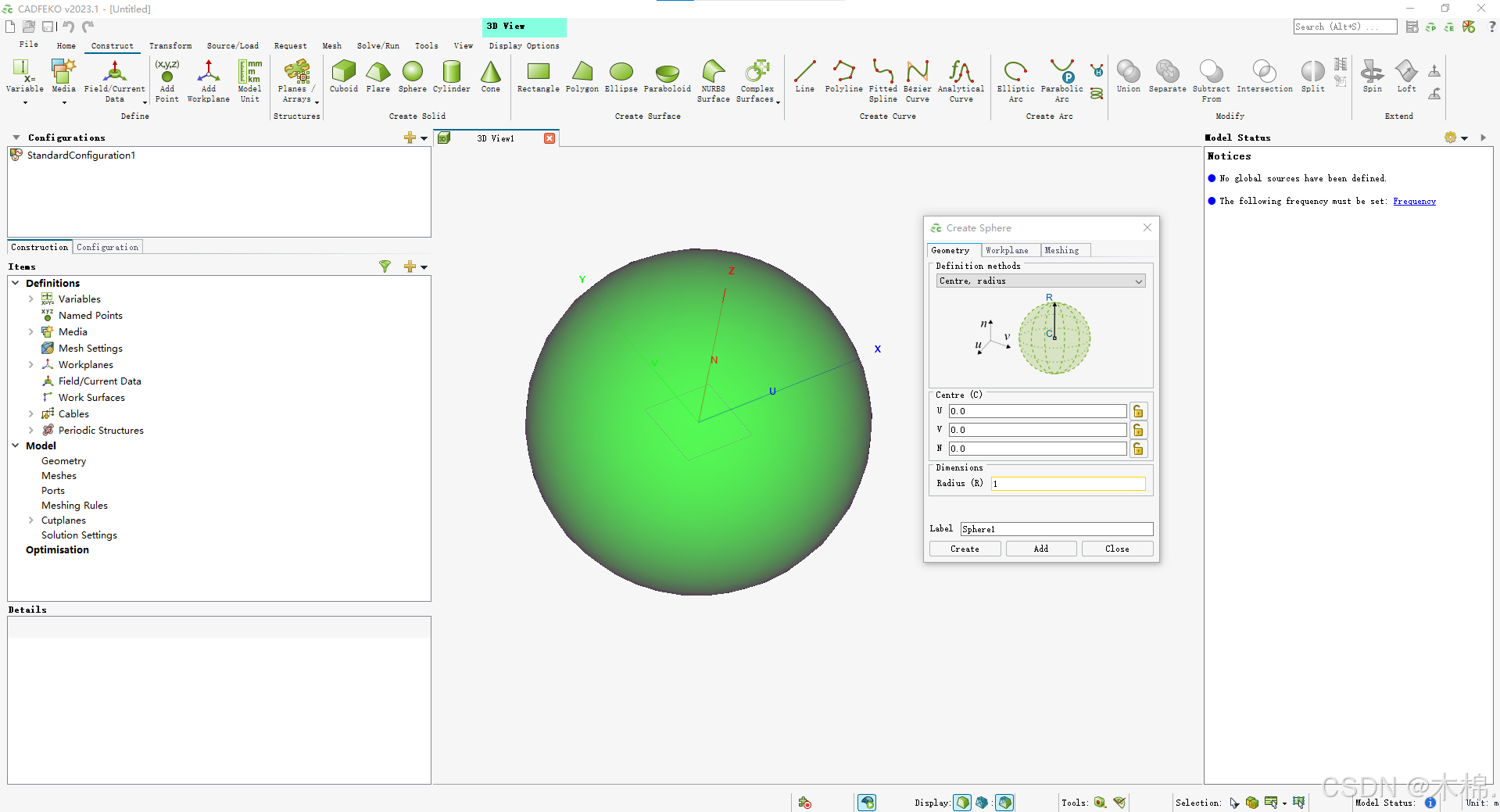

在construct中选择要建模的模型，并按照需求建模：

第二步——分割模型

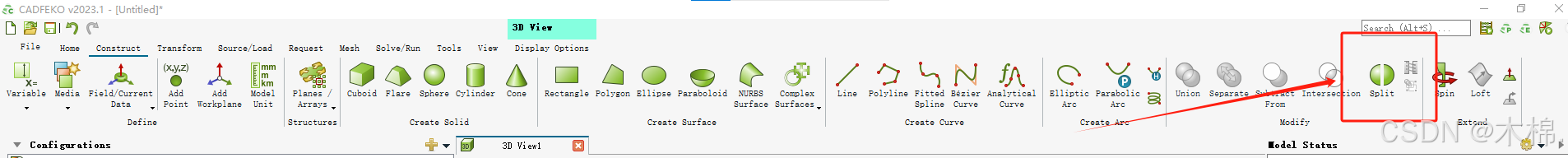

选择split

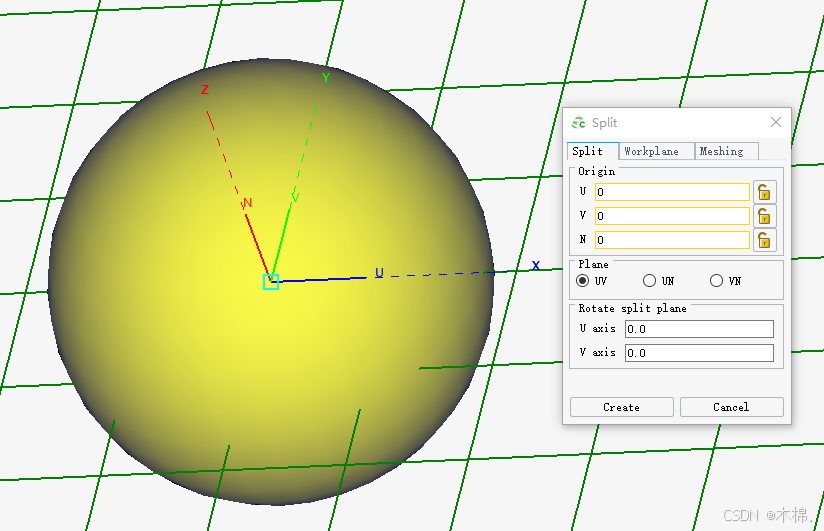

打开对话框：

Origin表示的是切割面的起始点；
Plane表示的是切割的平面，共有3个平面可以选择；
Rotate split plane可以旋转切割面。

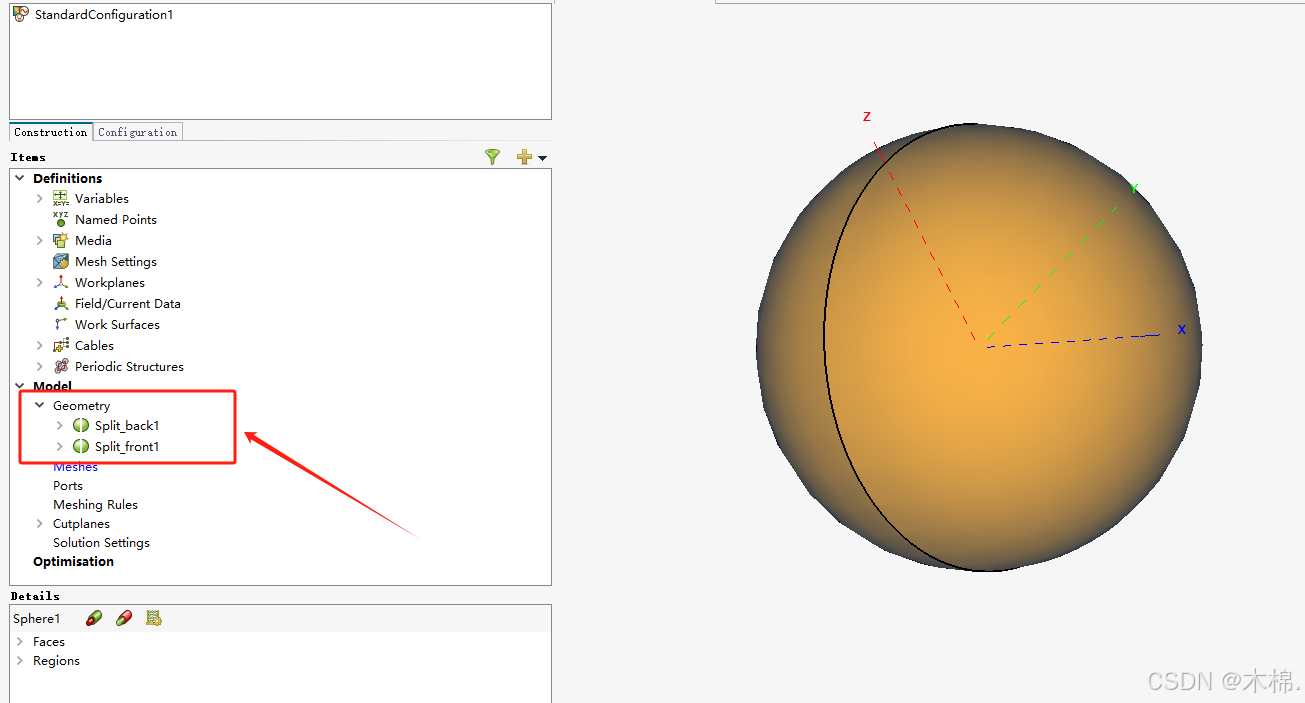

以按YZ轴一分为二为例，分割后在Geometry中会出现两个模型，可以根据需求进行重命名。

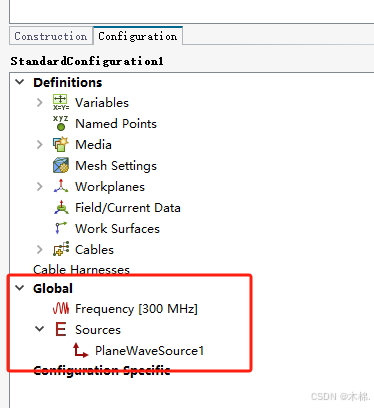

切割完成后设置频率和源：

第三步——分别进行网格划分

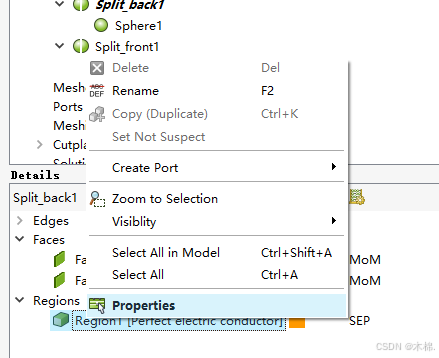

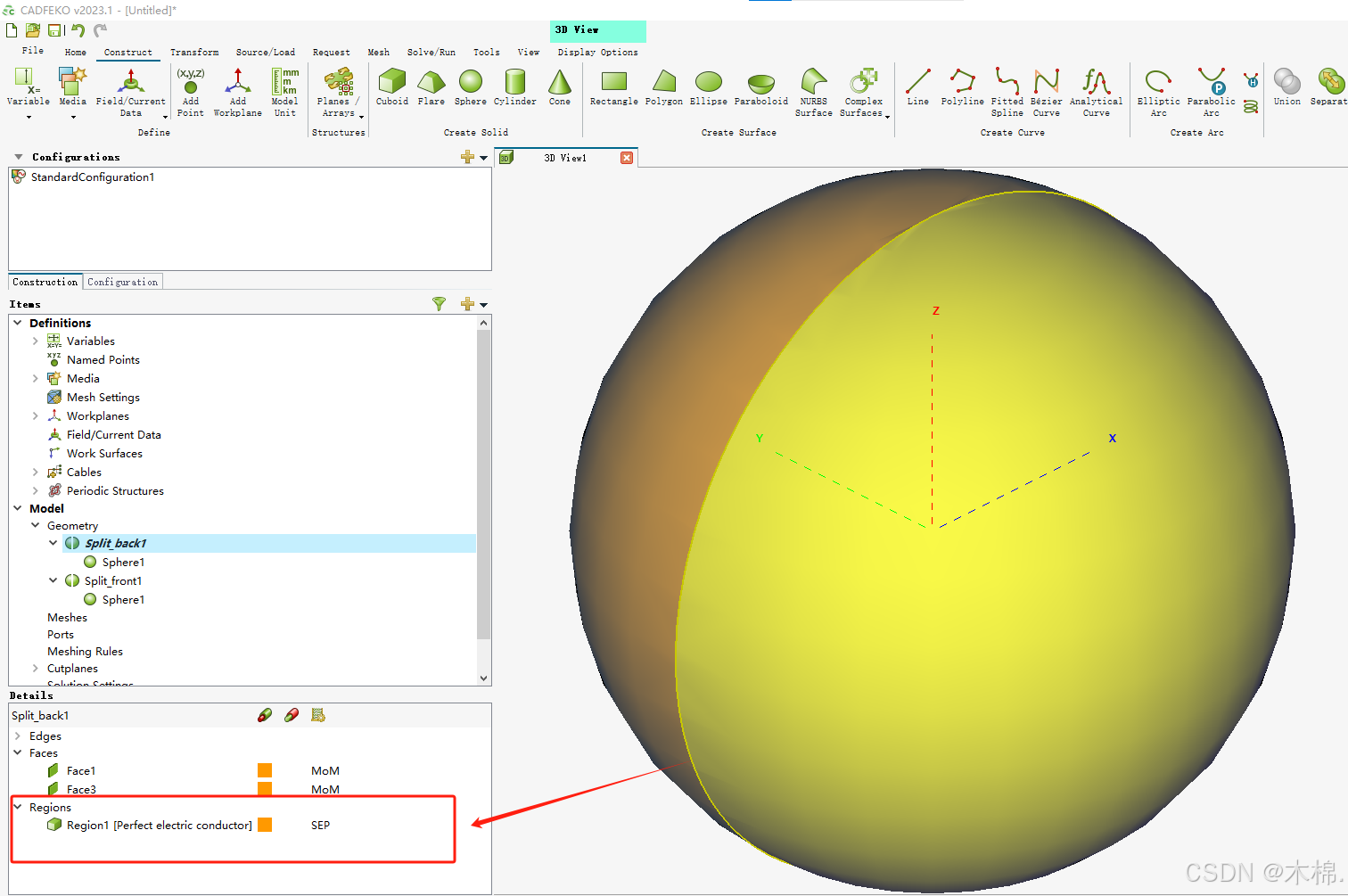

选择第一个部分，右键选择properties

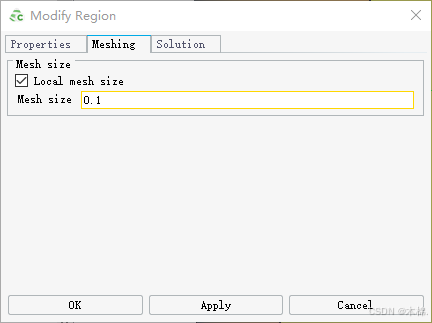

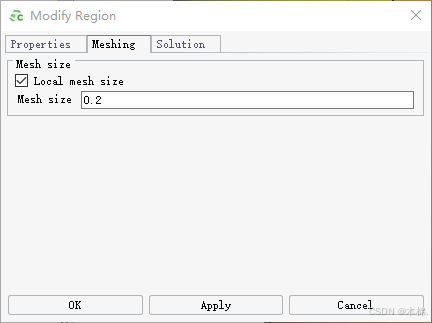

打开对话框：勾选Local mesh size，将Mesh size设置为需要的形式。

另外一半也是相同的做法，设置为不同的网格尺寸：

最后划分的结果如下：

可以看出，虽然两个区域用不同的网格尺寸进行划分，但是分界处的网格仍然是共形的。
