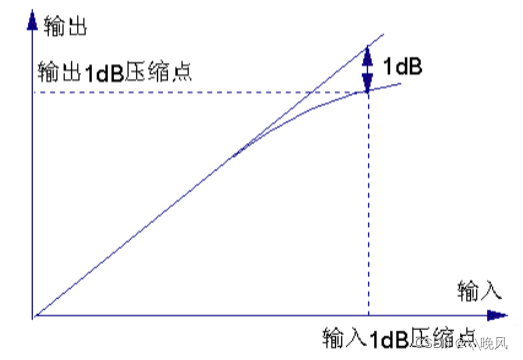

例如一个放大器，当输入信号较小时，其输入输出可以保证线性关系，输入电平增加1dB，输出电平相应增加1dB，增益保持不变。但随着输入信号电平的增加，输入电平增加1dB，输出电平将增加不到1dB，增益开始压缩，当增益压缩1dB时的输入信号电平称为输入1dB压缩点，相应输出称为输出1dB压缩点。

例如：某型号放大器的增益为20dB，1dB压缩点为16dBm，那么输入信号幅度为-20dBm，-10dBm以及0dBm的情况下输出功率各是多少。

输入为-20dBm时，输出为0dBm

输入为-10dBm时，输出为10dBm

输入为0dBm时，输出约为16dBm
