看到射频面试中有这样的一个题目,增益压缩点为什么一般取1dB增益压缩,而不是2dB或者更大dB的压缩,我查阅了一些资料,下面简单解释一下。

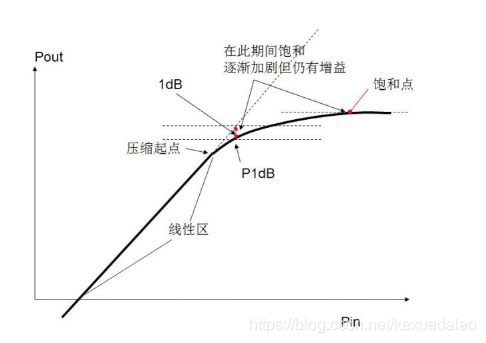

放大器有一个线性动态范围,在这个范围内,放大器的输出功率随输入功率线性增加。随着输入功率的继续增加,放大器进入非线性区,其输出功率不再随输入功率的增加而线性增加,也就是说,其输出功率低于小信号增益所预计的值。通常把增益下降到比线性增益低1dB时的输出功率值定义为输出功率的1dB压缩点,用P1dB表示。典型情况下,当功率超过P1dB时,增益将迅速下降并达到一个最大的或完全饱和的输出功率,其值比P1dB大3-4dB。
P-1db是指增益压缩1dB时候的最大输出功率;而P-3是指增益压缩3dB时的最大功率,通常称为饱和功率;
