基本公式

欧姆定律

I = U/R

在这里插入图片描述

串联

I= I1=I2 R= R1+R2 U= U1+U2

并联

I= I1+I2 R= R1*R2/R1+R2 U= U1=U2

电源

在这里插入图片描述

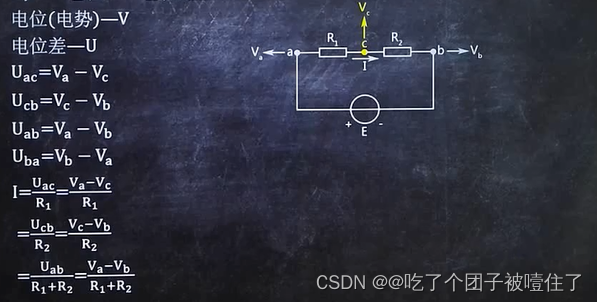

电势差和电位

在这里插入图片描述

基础例题

在这里插入图片描述

  • s断开时，电路为串联电路，根据欧姆定理

    假设A点的电位Va

    I = U /R

    (12-(-12))/(20+3.9+3) = (12-Va )/20

    Va = -5.8V

  • s闭合时，电路为串联电路，因为接地所以 v= 0,根据欧姆定理

    I = U /R

    (12-0)/(20+3.9) = (12-Va )/20

    Va = 2V
