从零开始的原神桌宠

参考文章目录

1.【游戏开发实战】下载原神模型，PMX转FBX，导入到Unity中，卡通渲染，绑定人形动画（附Demo工程）
2.【Unity】如何编写鼠标拖拽移动物体
3.【unity】几种常用的拖拽方法（内置方法 + 接口 + Event Trigger组件）
4.【Unity】UGUI的EventSystem（事件系统）组件的介绍及使用
5.【Unity】鼠标控制3D物体的移动、旋转、缩放
6.【Unity】制作桌宠核心代码
7.【Unity】Unity 制作萌系live2d桌宠：屏幕自适应+交互

---

前言

---

~首先非常感谢各位大佬们的分享，在他们的基础上我才能写出自己的桌宠程序。如有侵权，联系马上删改。
~其次我在他们教程的基础上进行了修改。下面是我制作的流程与他们的不同之处。

---

一、导入模型

首先根据第一篇文章下载安装好blender2.93版，我是从官网下载的，国内社区的没找到。
在使用cast修正模型fix model的时候，取消勾选Keep Upper Chest,不然模型脖子的骨架会发生折叠。
文章博主的Misc插件指的是杂项插件
MMD插件应该可以修正，但目前还没有弄明白如何使用该插件。

二、配置动画Animator

本人的设计的桌宠主要有两个动作，用鼠标动作进行动作切换。
在Mixamo下载了动作之后，导入unity按照文章1的配置方式先设置好Rig中Animation Type的模式

随后在导入的fbx中找到Animation拖入创建的Animator中，（Animator如果没生成，可以主动创建一个，添加到模型中即可）

这里我拉入了两个Animation并在Parameters中设置了一个bool变量chance来控制动作的切换

三、鼠标事件控制（参考文章2-5）

1.设计鼠标单击切换桌宠动作功能

采用的是简单的鼠标按键的点击事件

代码如下：

using UnityEngine;
using System.Collections;
using UnityEngine.EventSystems;
public class NewBehaviourScript : MonoBehaviour
{
 [SerializeField] Animator animator;//动作切换
 bool chance = false;
 void Update()
 {
     if (Input.GetMouseButton(0))
     {
         animator.SetBool("chance", chance);
         chance = !chance;
     }
  }
}

2.设计鼠标左键拖拽桌宠功能

1. 这里有三种实现方式，一是利用Button触发拖动事件，模型跟随Button移动

代码如下：

using UnityEngine;
using UnityEngine.EventSystems;
using UnityEngine.UIElements;

public class DragObject : MonoBehaviour, IDragHandler
{
    public GameObject gameObject;
    public void OnDrag(PointerEventData eventData)
    {
        this.transform.position = eventData.position;
        gameObject.transform.position = new Vector3( eventData.position.x/1920*6-3, eventData.position.y/1080*3.4f-2f,0);
    }
}

把脚本挂载到Button上，为了美观可以设置按钮图案的透明度为0

2. 直接在模型上使用鼠标拖动事件

代码如下：

using UnityEngine;
using System.Collections;
using UnityEngine.EventSystems;
public class NewBehaviourScript : MonoBehaviour
{
    Vector3 mouse_position;
    void OnMouseDrag()
    {
        mouse_position = Camera.main.ScreenToWorldPoint(Input.mousePosition);
        transform.position = new Vector3(mouse_position.x, mouse_position.y - 1.25f, 0);
    }
}

在模型上加载脚本即可

3. 使用射线碰撞检测Raycast，这个功能模型必须添加Coliider组件，否则无法正常触发

代码如下：

using UnityEngine;
using System.Collections;
using UnityEngine.EventSystems;

public class NewBehaviourScript : MonoBehaviour
{
    public Camera game_camera;
    public Collider coll;
    Vector3 offset;
    Vector3 mouseStarPos;
    float depth;

    void Start()
    {
        coll = GetComponent<Collider>();
    }
    void Update()
    {

        Ray ray = game_camera.ScreenPointToRay(Input.mousePosition);
        RaycastHit hit;

        if (coll.Raycast(ray, out hit, 10.0f))
        {
            if (Input.GetMouseButtonDown(0))
            {

                depth = hit.distance;
                Vector3 mouseStartPos = ray.origin + ray.direction * depth;
                offset = transform.position - mouseStartPos;
            }
            if (Input.GetMouseButton(0))
            {
                transform.position = ray.origin + ray.direction * depth + offset;
            }
        }
    }
}

这里的代码是文章2作者在评论区中给出的，但实际运行时如果鼠标拖动太快，程序帧数跟不上时容易出现拖不动的情况。

以上三种拖拽方法中模型坐标计算都略有区别，第一种是根据屏幕像素点大小转化过来的，程序中屏幕大小设置为1920*1080，归一化后乘以模型移动范围。第二种是直接利用内置坐标系变换函数。

3.设计鼠标右键旋转桌宠功能

把旋转的代码放入射线碰撞检测Raycast中即可

整合所有鼠标事件代码如下：

using UnityEngine;
using System.Collections;
using UnityEngine.EventSystems;
[AddComponentMenu("Event/Event System")]


public class NewBehaviourScript : MonoBehaviour
{
    public Camera game_camera;
    [SerializeField] public Collider coll;
    Vector3 offset;
    float depth;
    private float ySpeed = 120.0f; //旋转视角时相机y轴转速

    private int yMinLimit = -360;
    private int yMaxLimit = 360;

    private float x = 0.0f; //存储相机的euler角
    private float y = 0.0f; //存储相机的euler角

    [SerializeField] Animator animator;//动作切换

    bool chance = false;
    void Start()
    {
        coll = GetComponent<Collider>();
    }
    void Update()
    {
        if (Input.GetMouseButton(0))
        {
            animator.SetBool("chance", chance);
            chance = !chance;
        }
        Ray ray = game_camera.ScreenPointToRay(Input.mousePosition);
        RaycastHit hit;
        if (coll.Raycast(ray, out hit, 10.0f))
        {
            if (Input.GetMouseButton(1))
            {
                y -= Input.GetAxis("Mouse Y") * ySpeed*0.2f;
                y = ClampAngle(y, yMinLimit, yMaxLimit);
                transform.rotation= Quaternion.Euler(0, y+180, 0);
            }
        }
    }
    void OnMouseDrag()
    {
        mouse_position = Camera.main.ScreenToWorldPoint(Input.mousePosition);
        transform.position = new Vector3(mouse_position.x, mouse_position.y - 1.25f, 0);
    }
    static float ClampAngle(float angle, float min, float max)
    {
        if (angle < -360)
            angle += 360;
        if (angle > 360)
            angle -= 360;
        return Mathf.Clamp(angle, min, max);
    }
}

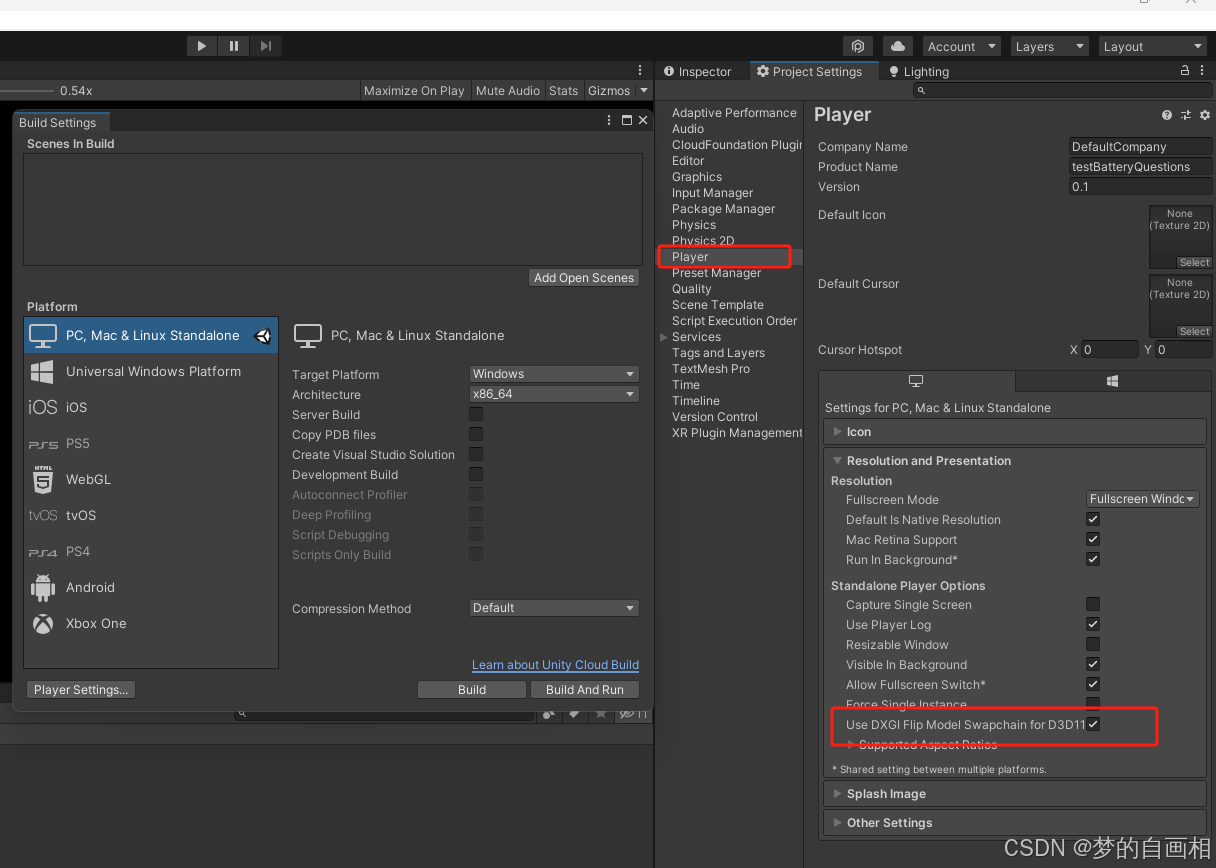

四、桌面背景透明度设置

按照文章6进行设置，这篇文章是在设置窗口透明度上有些bug，会有人物边缘不清晰的问题
按照文章7进行设置，实测这个效果更好
如果程序运行后背景是黑的，则做以上设置。

总结

实现了一个简单的原神桌宠，具有拖拽，旋转，动作切换功能。但目前实现功能较少，渲染结果会出现模型边缘锯齿的情况，计划下一步添加更多功能

一位在读的研究生，刚接触unity3D，希望大家一起学习，欢迎大家评论区留言。
