由ai检索生成。

grok检索生成

MEG（磁脑图）、EEG（脑电图）和MRI（磁共振成像）是三种不同的脑成像技术，它们各有优缺点，用于研究和临床应用中的不同目的。以下是它们的主要区别：

MEG (Magnetoencephalography)

原理：测量由大脑神经活动产生的磁场。
分辨率：
- 时间分辨率：非常高（毫秒级），可以捕捉到大脑活动的精确时间动态。
- 空间分辨率：较低，但近年来通过改进技术和模型，已经能够达到较好的空间分辨率。
优势：
- 直接测量神经活动产生的磁场，无需考虑头皮或颅骨的电导率问题。
- 可以区分源自不同脑区的活动，因为磁场不受头骨的影响。
劣势：
- 需要专用的磁屏蔽室或系统以减少外界磁场的干扰。
- 设备昂贵且操作复杂。
应用：研究脑功能连接、脑活动的时空动态、癫痫源定位等。

EEG (Electroencephalography)

原理：测量头皮上的电位变化，这些变化由大脑皮层的神经元同步活动引起。
分辨率：
- 时间分辨率：极高（毫秒级），能够实时监测大脑活动。
- 空间分辨率：相对较低，因为头皮上的电极只能记录到皮层活动的总和。
优势：
- 便携、价格相对低廉，易于操作。
- 可以进行长期监测（如睡眠研究）。
劣势：
- 信号容易受到肌肉活动、眼动、心电图等伪影的影响。
- 头皮电极的放置位置和数量影响空间分辨率。
应用：临床诊断（如癫痫）、脑机接口、睡眠研究、认知神经科学等。

MRI (Magnetic Resonance Imaging)

原理：利用磁场和无线电波来成像脑的结构和功能。
- 结构MRI：提供高分辨率的脑解剖结构图像。
- 功能MRI (fMRI)：测量血氧水平依赖（BOLD）信号变化，反映脑活动。
分辨率：
- 时间分辨率：相对较低，通常为几秒到几十秒。
- 空间分辨率：非常高，可以达到毫米级。
优势：
- 提供详细的脑结构信息。
- fMRI可以非侵入性地测量脑功能活动。
劣势：
- 设备昂贵，操作复杂。
- 时间分辨率低，不适合研究快速变化的神经活动。
应用：
- 结构MRI：诊断脑结构异常，如肿瘤、脑损伤等。
- 功能MRI：研究脑功能连接、脑活动的区域化、认知过程等。

总结

MEG专注于测量大脑的磁场，具有很高的时空分辨率，但设备复杂且昂贵。
EEG测量电场，具有极高的时分辨率，但空间分辨率相对较低，设备相对便宜且便携。
MRI提供高分辨率的结构和功能图像，但时间分辨率较低，适用于研究脑结构和较慢的功能变化。

在实际应用中，这些技术常常结合使用，以互补其优缺点，例如使用EEG/MEG来捕捉脑活动的时间动态，而使用MRI来提供精确的解剖结构信息。

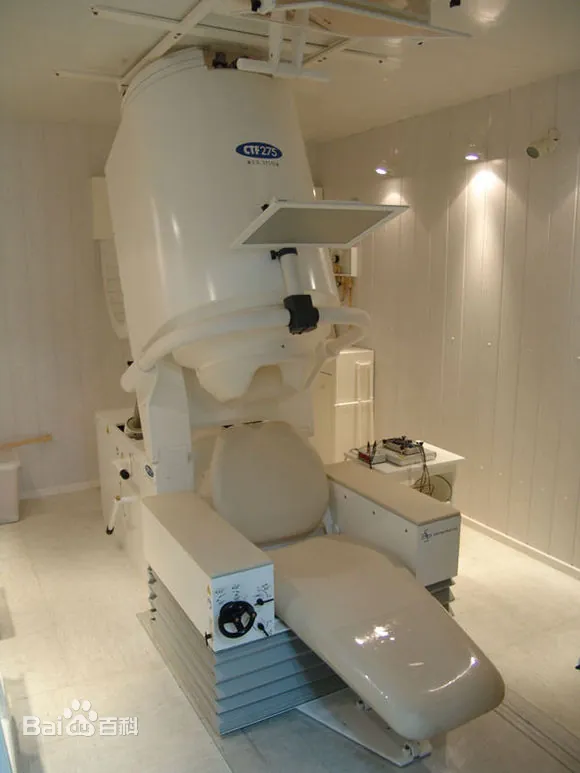

脑磁图的设备
在这里插入图片描述

meg和mri的区别

MEG (磁脑图) 的发明与原理

发明时间：MEG的概念在20世纪60年代由David Cohen提出，但直到1972年，他才首次成功记录了人体脑磁场。第一个实用化的MEG系统是在1980年代初出现的。
原理：
- MEG利用超导量子干涉装置（SQUID）来检测大脑神经活动产生的极微弱磁场。这些磁场是由于神经元电流产生的。
- 磁场穿过头骨和头皮几乎不受干扰，因此MEG可以直接测量皮层下的神经活动。
- MEG信号与电流源的方向有关，允许区分不同方向的脑活动。

MRI (磁共振成像) 的发明与原理

发明时间：MRI的基本原理是在1946年由Felix Bloch和Edward Mills Purcell独立发现的，但直到1970年代，Raymond Damadian才提出了MRI用于医学成像的概念。第一个MRI成像系统是1977年由Paul Lauterbur和Peter Mansfield开发的。
原理：
- MRI利用强大的磁场、射频脉冲和梯度场来操纵和检测人体内氢原子的核磁共振现象。
- 当人体被置于强磁场中，体内的氢原子核（主要是水中的质子）会排列在磁场方向上。射频脉冲会使这些质子偏离磁场方向，当射频脉冲停止时，质子会回归到磁场方向并释放出可检测的射频信号。
- MRI通过测量这些信号的衰减和恢复过程来生成图像，反映组织的不同物理特性，如质子密度、T1和T2弛豫时间等。

两者原理的区别

测量对象：
- MEG测量的是大脑神经活动产生的磁场。
- MRI测量的是人体内的核磁共振信号，主要是水中的氢原子核的磁共振。
成像机制：
- MEG直接测量神经活动的时空动态，没有辐射，提供的是功能性信息。
- MRI利用核磁共振现象成像，既可以提供结构性信息（如脑的解剖结构），也可以通过fMRI提供功能性信息（如脑血流量的变化）。
分辨率：
- MEG的空间分辨率较低，但时间分辨率非常高。
- MRI提供高空间分辨率的结构图像，但功能MRI（fMRI）的时间分辨率较低。
设备和环境：
- MEG需要超导磁体和低温环境，通常在磁屏蔽室内进行。
- MRI需要强大的磁场和复杂的射频系统，通常在专门的MRI室内进行。
应用领域：
- MEG主要用于研究脑功能连接、脑活动的时空动态，特别是快速变化的脑活动。
- MRI广泛应用于临床诊断（如脑结构异常、肿瘤检测）和研究（如功能成像、脑发育等）。

虽然两者都用于脑成像，但它们的技术原理、应用领域和所提供的信息类型完全不同。MEG和MRI可以互补使用，以获得更全面的脑功能和结构信息。

MEG的临床应用

MEG（磁脑图）在临床上的应用相对来说不如其他脑成像技术（如MRI、CT、EEG等）那样普遍，主要因为以下几个原因：

1. 设备和成本

MEG设备非常昂贵，需要专用的磁屏蔽室或系统来减少外界磁场的干扰，这增加了使用成本。
由于设备复杂，安装和维护也需要专业人员，进一步提高了使用门槛。

2. 可用性

相比MRI或CT扫描仪，MEG系统在全球范围内数量有限，大多数医院和诊所不具备MEG设备。
即使有MEG设备，也主要集中在研究机构或大型医疗中心，而不是普遍的临床环境。

3. 技术限制

MEG信号非常微弱，容易受到外界干扰，需要高水平的技术和环境控制。
空间分辨率相对较低，尽管近年来通过改进技术和模型已经有所提高。

尽管如此，MEG在临床上的某些特定应用中仍然具有独特的价值：

临床应用：

癫痫源定位：
- MEG是癫痫源定位的一个重要工具，特别是在定位皮层下癫痫病灶方面。通过MEG，可以更精确地识别癫痫发作的源头，从而指导手术切除或其他治疗方案。
脑功能定位：
- 在脑功能区定位方面，MEG可以提供关于脑功能活动的时间动态信息，这对于预手术评估（如确定功能区的位置以避免手术损伤）非常有用。
脑损伤和脑疾病评估：
- MEG用于评估脑损伤后功能恢复、脑血管疾病（如中风后）的脑功能变化，以及神经退行性疾病（如阿尔茨海默病）的早期诊断。
脑机接口（BCI）：
- 虽然不是直接的临床应用，但MEG可以用于研究和开发脑机接口技术，为残疾人提供新的交流和控制手段。
认知功能评估：
- 研究认知功能障碍，如注意力缺陷多动障碍（ADHD）、自闭症等，通过MEG可以观察到特定脑功能网络的异常。

总结

尽管MEG在临床上的应用相对较少，主要是因为其高昂的成本和技术要求，但它在特定领域，如癫痫源定位、脑功能定位等，提供了其他技术无法替代的优势。随着技术的进步和成本的降低，MEG的临床应用可能会变得更加普遍。目前，MEG更多地被用作研究工具，但在某些特定的临床情况下，它的价值是不可替代的。

kimi生成

MEG（脑磁图）

基本概念

MEG（Magnetoencephalography）是一种无创伤性地探测大脑生理信号的脑功能检测技术。它通过头皮传感器在脑外记录脑内神经电流发出的极其微弱的生物磁场信号。

工作原理

MEG的工作原理是基于神经元活动产生的微弱磁场。当大脑中的神经元活动时，会产生微小的电流，这些电流进一步产生磁场。MEG系统使用超导量子干涉仪（SQUID）来探测这些磁场。SQUID非常敏感，能够探测到由神经元活动产生的磁场变化，这些变化通常在50-500 fT（飞特斯拉）范围内。

应用领域

MEG在临床上主要用于颅脑手术前的脑功能定位、脑功能损害判定、癫痫外科的病灶定位以及神经精神疾病诊断。它在癫痫灶的定位中尤为成熟。

优缺点

优点：
- 高时间分辨率（毫秒级）和高空间分辨率（毫米级）。
- 信号不受组织导电率和颅骨厚度等影响，对活动的神经元的定位精度和测量信号的灵敏度上有很大优势。
- 可以与MRI结合，构成磁源性影像（MSI），实现在毫秒的时间刻度内跟踪大脑活动且达到毫米级的定位精度。
缺点：
- 设备体积较大，价格昂贵。
- 需要特别的磁屏蔽环境。
- 对环境噪声敏感，需要高度控制的环境。

典型使用场景

癫痫灶定位：MEG在癫痫灶的定位中非常有效，尤其是在其他技术难以定位的情况下。
脑功能研究：MEG用于研究大脑的复杂功能，如思维、情感等高级脑功能。
神经外科手术前脑功能定位：在进行神经外科手术前，MEG可以帮助精确定位脑功能区域，减少手术风险。

EEG（脑电图）

基本概念

EEG（Electroencephalography）是一种记录脑部电活动的测试。通过在头皮上放置电极，EEG可以检测大脑中的电波活动。

工作原理

EEG的工作原理是基于大脑神经元之间的电化学通信。当神经元活动时，会产生电位变化，这些变化可以通过头皮上的电极捕捉并记录下来。EEG设备将这些电位变化转换为可视化的波形，供医生分析。

应用领域

EEG主要用于诊断和监测癫痫、睡眠障碍、脑损伤、脑炎、脑血管病变等。它也是研究脑功能和认知过程的重要工具。

优缺点

优点：
- 时间分辨率极高，可以捕捉到快速的脑电活动变化。
- 无创性，适用于各年龄段的被试。
- 造价相对较低，使用和维护方便。
缺点：
- 空间分辨率较低，难以精确定位脑内活动的来源。
- 受到头皮和颅骨的信号衰减影响，信号质量可能受影响。
- 对电极放置的位置和质量要求较高，可能受到各种伪迹的干扰。

典型使用场景

癫痫诊断：EEG是诊断癫痫的主要工具，可以帮助识别癫痫发作的类型和起源区域。
睡眠研究：EEG用于监测和分析睡眠模式，诊断睡眠障碍。
脑机接口（BCI）：EEG在BCI技术中应用广泛，可以用于控制假肢、游戏和通信设备。

MRI（磁共振成像）

基本概念

MRI（Magnetic Resonance Imaging）是一种利用强磁场和无线电波来生成身体内部结构图像的医学成像技术。

工作原理

MRI的工作原理基于原子核（主要是氢原子核）在强磁场中的磁共振现象。当身体置于强磁场中时，氢原子核会与磁场对齐。通过施加特定频率的无线电波脉冲，可以使这些原子核吸收能量并进入更高的能级。当无线电波脉冲停止后，原子核会释放能量并返回到原始状态，这个过程中产生的信号被MRI机器捕捉并转换成图像。

应用领域

MRI广泛应用于医学诊断，尤其是在软组织成像方面表现出色。它可以用于检测脑部疾病（如肿瘤、中风、炎症）、脊髓损伤、关节和骨骼问题、内脏器官病变等。

优缺点

优点：
- 无辐射损伤，对患者安全。
- 软组织分辨力高，能够清晰显示正常解剖结构。
- 多参数成像提供更多信息，有助于病变的显示和定性诊断。
- 无需对比剂即可进行心脏和血管成像。
缺点：
- 成像时间相对较长，可能需要20分钟到1小时。
- 对钙化和骨性结构显示相对较差。
- 伪影相对较多，可能影响图像质量。
- 对于体内有金属植入物的患者不适用。
