AD导出BOM表单——Excel模版使用方法

已于 2023-08-19 14:52:14 修改
阅读量3.6k 收藏 9
点赞数 1
文章标签： 嵌入式硬件
于 2023-07-12 10:01:29 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_45034483/article/details/131582075
版权
文章详细阐述了如何导出BOM表单，包括在列小方框中勾选生成所需内容，使用官方模版并调整为自定义格式，强调了熟悉Excel和Office软件的重要性。在设计阶段应规范元件的描述，确保最终BOM表完整无需后期修改。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

导出BOM表单流程

软件操作流程

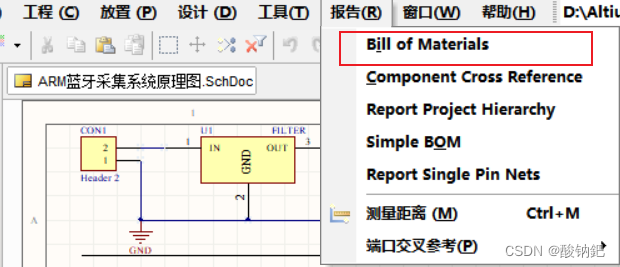

鼠标点击
按钮

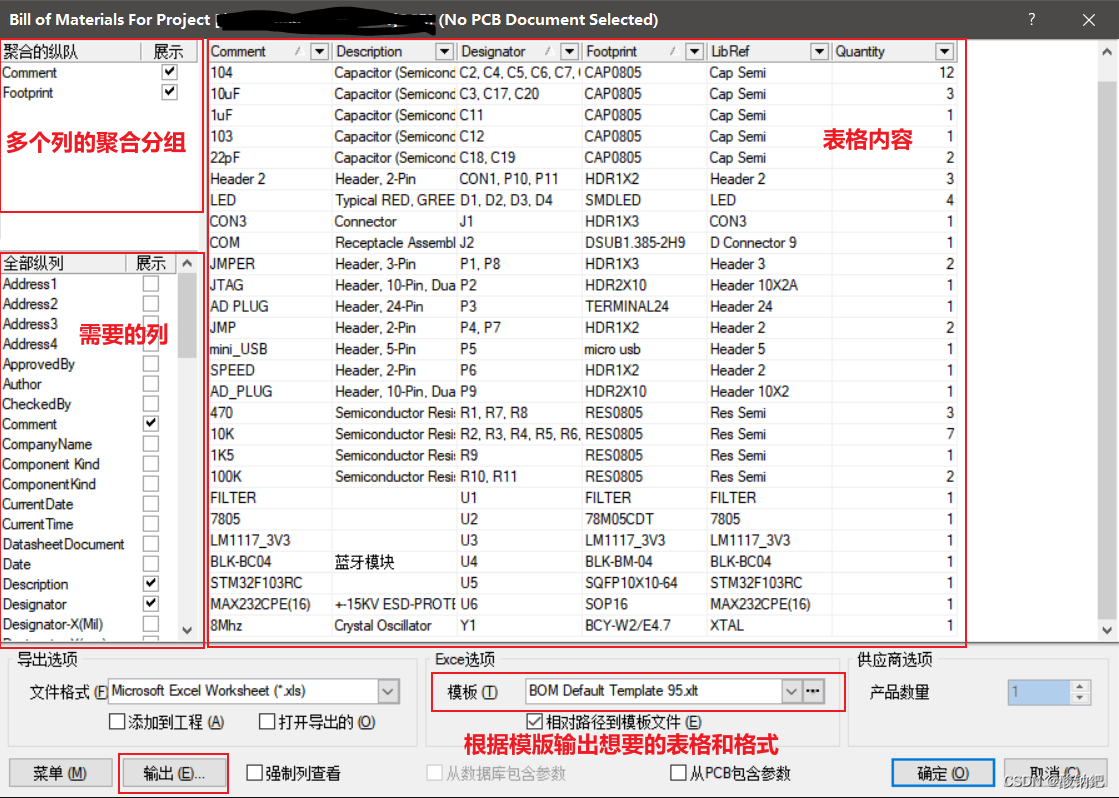

在需要的列小方框上勾选上，相应的会生成所需的表格内容；聚合部分一般默认不用设置（这部分相当于数据库中的双重分组）；模版的使用需要借鉴官方所给的模版，调试成自己需要的模版，此处需要掌握一些excel操作。
截图

注意细节

  • 使用模版最重要的还是要能熟练使用OFFICE办公软件
  • 常用的列有：Comment（元件值）、Designator（位号）、Footprint（封装）、Quantity（元件数量）
  • 官方模版使用的是：BOM Simple.xlt
  • 文件在安装默认路径下
  • 需要导出的列中的内容要提前在设计原理图阶段规范描述，这样最后导出的BOM表才是完整的不需要再修改了
  • 在设计原理图阶段双击元件，设置元件的符号、大小、封装、名称等

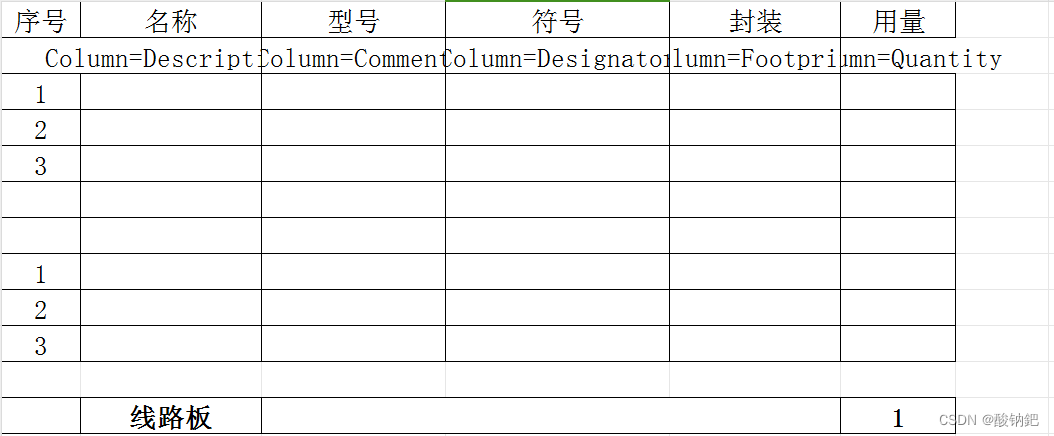

Excel模版公式截图
