射频连接器功率计算（以SMP为例）

        随着通信行业的发展，大功率的射频同轴连接器已越来越受到人们的青睐，在通信设备中，越来越可以见到其身影，为评估设计的连接器是否可以满足苛刻的实际工作环境，仿真和计算是必要的，本文介绍了一种简单的功率计算方法，供初学者学习。

1、工作时产品实际功率：

       频率：5-13GHz，低气压4.4千帕（约22100m），环境80℃

       功率：100W,占空比20%；80W占空比25%

        此处计算的功率为SMP最薄弱的地方（界面处），若算出的理论值≥产品工作的实际功率，则发生打火的风险就会大大降低。

2、SMP耐功率理论计算(W)：

       同轴连接器耐功率计算公式

        其中P峰值为连接器的峰值功率，Ea为介质的抗电强度，r为内导体半径，D为外导体内径，d为内导体外径。连接器行业一般取空气抗电强度：984V/mm、聚四氟乙烯抗电强度：2650V/mm。

         SMP内导体外径尺寸d为φ0.88mm(r为0.44mm)，外导体D内径φ2.4mm

   P峰值=(984×0.44×ln(2.4/0.88))2/100=1887W；

         安全峰值功率：

         平均功率：Pav=P安全×占空比

         此处计算为正常理论计算，实际还会有温度、驻波、高度等因素影响；

         所以连接器所能承载的平均功率可用以下公式进行估算：

         其中：

       P———连接器实际所能承载的平均功率，W；

       Pav———连接器的额定平均功率，W；

       CT———工作环境温度系数；

       Ch———海拔高度系数；

       Cv———电压驻波比系数;

       Cf———频率系数;

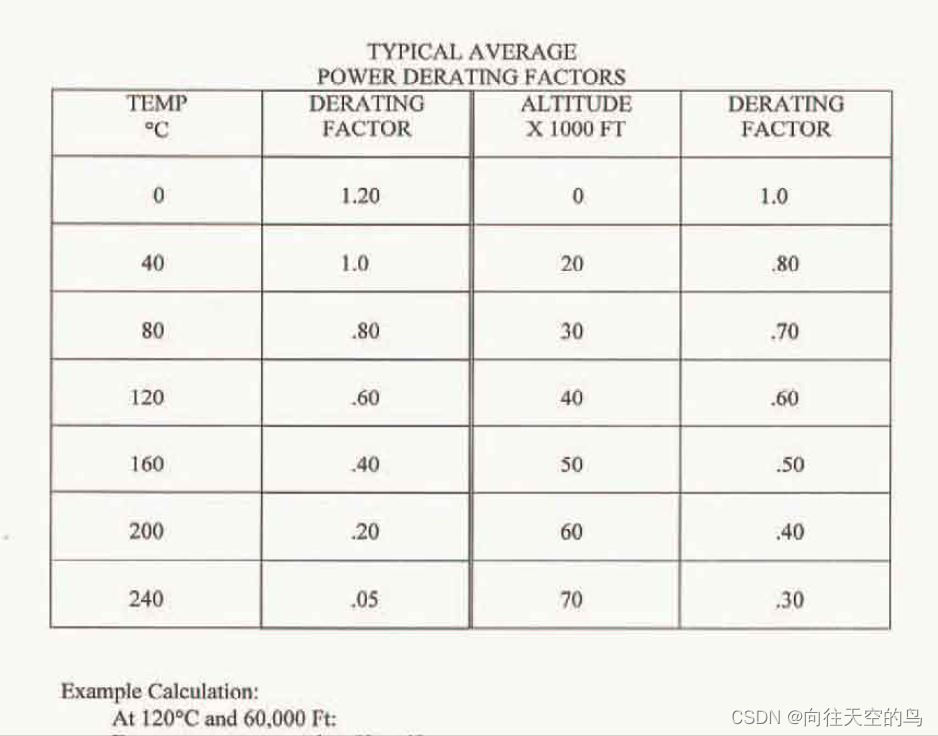

        式中CT、Ch取值可参考下页表1。

      根据高空低气压、温度减额系数（具体见图,1米约等于3.28英尺，22100m高空的低气压系数选取0.35；温度按80℃，降额系数选取0.8），此处再乘以减额系数0.8；驻波按≤1.25(13G)；频率为13G。

        高温、高空降额后， 平均功率（占空比20%）

        P1=P安全×0.35×0.8/1.25/√13×20%=5.86W。

        平均功率（占空比25%）

        P1=P安全×0.35×0.8/1.25/√13×25%=7.3W。

        峰值功率：P=471.75×0.35×0.8/1.25/√13=29.3W
