Rockchip基于RK3566/RK3568 WiFi AP6256调试笔记

1、开发平台

CPU:RK3566
编译环境：Ubuntu18.04
内核版本：kernel 4.19

2、目的

因为RK3566/RK3568支持SDIO3.0并且向下兼有SDIO2.0接口，由于核心板在VCC_IO6上将电压定为了3.3V，无法改变为1.8V，所以没有办法支持SDIO3.0,所以这次需要调试SDIO2.0模式下的WiFi。

3、原理图

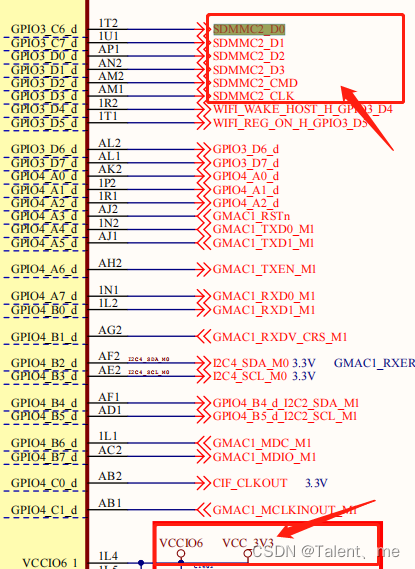

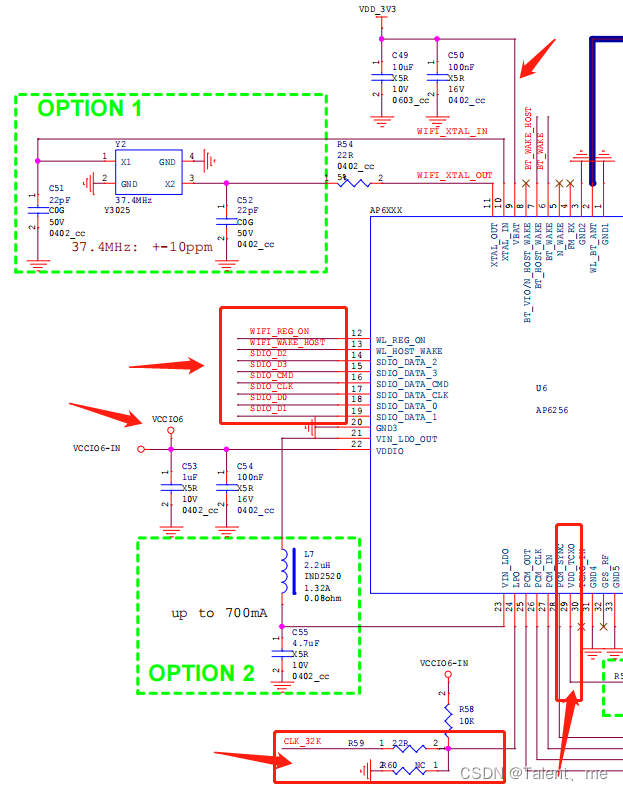

4、调试分析

从Rockchip软件包中的Rockchip_Developer_Guide_Linux_WIFI_BT_CN.pdf doc操作文档可以得出:WiFi 部分共有两部分供电组成,一个是主控端的IO:SDIO_CLK/CMD/D0~D3,它需要外部供电,如VCCIO6。另一个是WiFi模块的IO的供电，wifi模块中的22引脚，两部分供电必须一致否则会导致WiFi异常;对于支持SDIO3.0 超高速模式的WiFi模块,必须供电1.8V,但对于仅支持SDIO2.0高速模式的WiFi模块,供电1.8/3.3V都是可以的,切记必须保持一致;

第一步
我们先用万用表测量这些引脚的电压，如果SDIO_CLK/CMD/D0~D3、VCCIO6电压都一样的话，视为正
