前言

本次主要介绍一下关于EDA的实验：序列信号发生器，包括两种考虑分频和不考虑分频的模12计数器型序列信号发生器、以及长度为N的序列信号发生器。

一、设计内容及原理

1.1 设计内容

(1)基础任务：不考虑分频，设计一个计数器型序列信号发生器（12位序列信号），首先设计一个模为12的计数器，然后设计组合逻辑电路序列输出。输出是发光二极管显示输出，看看发生什么现象，为什么？
(2)提高任务：设计一个计数器型序列信号发生器（12位序列信号），首先设计一个模为12的计数器（时钟要分频，计数器的频率），然后设计组合逻辑电路序列输出。输入是系统时钟100MHZ时钟频率（需要分频），输出是发光二极管显示输出。
(3)扩展任务：设计一个长度为N的序列信号发生器。首先设计模为N的计数器（时钟要分频，计数器的频率），然后设计组合逻辑电路序列输出。输入是系统时钟 100MHZ 时钟频率（需要分频），输出是发光二极管显示输出。N 由拨码开关外部给入。

1.2 设计原理

（1）基础、提高任务：基础、提高任务均为设计一个计数器型的12位序列信号发生器，只是提高任务要求进行分频。首先设计一个模为12的计数器，位数是4位，然后将计数过程四位中的第一位和第三位进行同或运算，输出到对应的结果z中，最后硬件仿真时，对应的流水灯会根据计数过程依次循环显示对应位是否亮起，进而表示序列信号的发生。具体情况下面表格。
（2）拓展任务：我程序中，N设置的可取2到15,硬件仿真时首先由拨码开关确定N的值，然后进行N进制的计数，将计数过程四位中的第一位和第三位进行异或运算，输出到对应的结果z中，对应的流水灯会根据计数过程依次循环显示对应位是否亮起，进而表示序列信号的发生。具体情况下面表格。

计数过程	基础、提高任务：输出z	扩展任务：输出z
0000	1	0
0001	0	1
0010	1	0
0011	0	1
0100	0	1
0101	1	0
0110	0	1
0111	1	0
1000	1	0
1001	0	1
1010	1	0
1011	0	1
1100	—	1
1101	—	0
1111	—	0

二、设计过程（及设计步骤）

2.1 基础任务

（1）源程序：

module mod12xulie(rst,clk,z);    //声明模块名，端口信号
        input clk;       //时钟
        input rst;     //清零端
        output reg [11:0] z; //12位的序列信号
        always@(posedge rst or posedge clk) //模12计数器
        begin
           if(!rst)
               led<=0;
           else if(led==11)
           begin
               led<=0;
               z<=0;
           end
           else begin
              led<=led+1;
              z[led]<=led[2]~^led[0];  //同或运算
           end
        end
endmodule

（2）仿真程序：

module sim_mod12xulie;
       reg rst;
       reg clk;
       wire[11:0] z;
       mod12xulie  u0(     //实例化序列信号发生器
       .rst(rst),
       .clk(clk),
       .z(z)
       );
        parameter PERIOD = 10;   //参数声明，并赋值为10
        always
        begin            //每隔5，时钟翻转一次
          clk = 1'b0;
           #(PERIOD/2) clk = 1'b1;
           #(PERIOD/2);
        end
        initial
        begin        //对clk，rst进行赋值
            clk = 1'b0;
            rst = 1'b0;
            #100;
            rst = 1'b1;
         end
endmodule

（3）约束程序：

set_property -dict {PACKAGE_PIN P17 IOSTANDARD LVCMOS33} [get_ports clk ]
set_property -dict {PACKAGE_PIN P15 IOSTANDARD LVCMOS33} [get_ports rst ]
set_property -dict {PACKAGE_PIN J5 IOSTANDARD LVCMOS33} [get_ports {z[11]}]
set_property -dict {PACKAGE_PIN H5 IOSTANDARD LVCMOS33} [get_ports {z[10]}]
set_property -dict {PACKAGE_PIN H6 IOSTANDARD LVCMOS33} [get_ports {z[9]}]
set_property -dict {PACKAGE_PIN K1 IOSTANDARD LVCMOS33} [get_ports {z[8]}]
set_property -dict {PACKAGE_PIN K2 IOSTANDARD LVCMOS33} [get_ports {z[7]}]
set_property -dict {PACKAGE_PIN J2 IOSTANDARD LVCMOS33} [get_ports {z[6]}]
set_property -dict {PACKAGE_PIN J3 IOSTANDARD LVCMOS33} [get_ports {z[5]}]
set_property -dict {PACKAGE_PIN H4 IOSTANDARD LVCMOS33} [get_ports {z[4]}]
set_property -dict {PACKAGE_PIN J4 IOSTANDARD LVCMOS33} [get_ports {z[3]}]
set_property -dict {PACKAGE_PIN G3 IOSTANDARD LVCMOS33} [get_ports {z[2]}]
set_property -dict {PACKAGE_PIN G4 IOSTANDARD LVCMOS33} [get_ports {z[1]}]
set_property -dict {PACKAGE_PIN F6 IOSTANDARD LVCMOS33} [get_ports {z[0]}]

2.2 提高任务

（1）源程序：

module mod12xulie(rst,clk,z);    //声明模块名，端口信号
        input clk;       //时钟
        input rst;     //清零端
        output reg [11:0] z; //12位的序列信号
        reg [3:0] led;
        reg [31:0] sum;
        reg clk1;
        always@(posedge rst or posedge clk)    //时钟分频
        begin
           if(!rst)
           begin
              sum<=0;
              clk1<=0;
           end
           else if(sum==50000000) //分频50M次
           begin
              clk1<=~clk1;  //时钟翻转
              sum<=0;   //sum清零
           end
           else
               sum<=sum+1'b1; //sum累加直至50M
        end
        always@(posedge rst or posedge clk1) //模12计数器
        begin
           if(!rst)
               led<=0;
           else if(led==11)
           begin
               led<=0;
               z<=0;
           end
           else begin
              led<=led+1;
              z[led]<=led[2]~^led[0];  //同或运算
           end
        end
endmodule

（2）仿真程序：

module sim_mod12xulie;
       reg rst;
       reg clk;
       wire[11:0] z;
       mod12xulie  u0(     //实例化序列信号发生器
       .rst(rst),
       .clk(clk),
       .z(z)
       );
        parameter PERIOD = 10;   //参数声明，并赋值为10
        always
        begin            //每隔5，时钟翻转一次
          clk = 1'b0;
           #(PERIOD/2) clk = 1'b1;
           #(PERIOD/2);
        end
        initial
        begin        //对clk，rst进行赋值
            clk = 1'b0;
            rst = 1'b0;
            #100;
            rst = 1'b1;
         end
endmodule

（3）约束程序：

set_property -dict {PACKAGE_PIN P17 IOSTANDARD LVCMOS33} [get_ports clk ]
set_property -dict {PACKAGE_PIN P15 IOSTANDARD LVCMOS33} [get_ports rst ]
set_property -dict {PACKAGE_PIN J5 IOSTANDARD LVCMOS33} [get_ports {z[11]}]
set_property -dict {PACKAGE_PIN H5 IOSTANDARD LVCMOS33} [get_ports {z[10]}]
set_property -dict {PACKAGE_PIN H6 IOSTANDARD LVCMOS33} [get_ports {z[9]}]
set_property -dict {PACKAGE_PIN K1 IOSTANDARD LVCMOS33} [get_ports {z[8]}]
set_property -dict {PACKAGE_PIN K2 IOSTANDARD LVCMOS33} [get_ports {z[7]}]
set_property -dict {PACKAGE_PIN J2 IOSTANDARD LVCMOS33} [get_ports {z[6]}]
set_property -dict {PACKAGE_PIN J3 IOSTANDARD LVCMOS33} [get_ports {z[5]}]
set_property -dict {PACKAGE_PIN H4 IOSTANDARD LVCMOS33} [get_ports {z[4]}]
set_property -dict {PACKAGE_PIN J4 IOSTANDARD LVCMOS33} [get_ports {z[3]}]
set_property -dict {PACKAGE_PIN G3 IOSTANDARD LVCMOS33} [get_ports {z[2]}]
set_property -dict {PACKAGE_PIN G4 IOSTANDARD LVCMOS33} [get_ports {z[1]}]
set_property -dict {PACKAGE_PIN F6 IOSTANDARD LVCMOS33} [get_ports {z[0]}]

2.3 拓展任务

（1）源程序：

module mod(rst,clk,n,wei,b,z);  //声明模块名，端口信号
        input clk;     //时钟
        input rst;   //清零端
        input [3:0] n; //模的取值
        output reg [14:0] z; //12位的序列信号
        output reg [7:0] b; //段选
        reg [3:0] led;
        output reg  wei=1'b1; //位选
        reg [31:0]  sum=0;
        reg clk1=0;
        always@(*)
        begin
            case(n)         //不同模的取值，对应数码管的显示
               0:b=8'b00000000;
               1:b=8'b00000000;
               2:b=8'b11011010;
               3:b=8'b11110010;
               4:b=8'b01100110;
               5:b=8'b10110110;
               6:b=8'b10111110;
               7:b=8'b11100000;
               8:b=8'b11111110;
               9:b=8'b11110110;
               10:b=8'b11101110;
               11:b=8'b00111110;
               12:b=8'b10011100;
               13:b=8'b01111010;
               14:b=8'b10011110;
               15:b=8'b10001110;
             endcase
          end
        always@(posedge rst or posedge clk)    //时钟分频
        begin
           if(!rst)
           begin
              sum<=0;
              clk1<=0;
           end
           else if(sum==50000000) //分频50M次
           begin
              clk1<=~clk1;  //时钟翻转
              sum<=0;   //sum清零
           end
           else
               sum<=sum+1'b1; //sum累加直至50M
        end
        always@(posedge rst or posedge clk1)     //模n计数器
        begin
          if(!rst)
              led<=0;
           else if(n<2)
           begin
               led<=0;
                z<=0;
           end
           else if(led==(n-1))  //当led为n-1时，立即清零
           begin
               led<=0;
               z<=0;
           end
           else begin
              led<=led+1;
              z[led]<=led[2]^led[0];  //异或运算
           end
        end
endmodule

（2）仿真程序：

module sim_mod12xulie;
       reg rst;
       reg clk;
       reg [3:0] n;
       wire[7:0] b;
       wire[14:0] z;
       mod12xulie u0(        //实例化模n序列信号发生器
       .rst(rst),
       .clk(clk),
       .n(n),
       .z(z),
       .b(b)
       );
        parameter PERIOD = 10;   //参数声明，并赋值为10
        always
        begin            //每隔5，时钟翻转一次
          clk = 1'b0;
           #(PERIOD/2) clk = 1'b1;
           #(PERIOD/2);
        end
        initial
        begin            //不同n的取值对应的计数器
            n=4'b0011;  // 模3序列信号发生器
            clk = 1'b0;
            rst = 1'b0;
            #100;
            rst = 1'b1;
            #200;
            n=4'b0111;  // 模7序列信号发生器
            clk = 1'b0;
            rst = 1'b0;
            #100;
            rst = 1'b1;
            #200;
            n=4'b1001;   // 模9序列信号发生器
            clk = 1'b0;
            rst = 1'b0;
            #100;
            rst = 1'b1;
            #200;
            n=4'b1011;  // 模11序列信号发生器
            clk = 1'b0;
            rst = 1'b0;
            #100;
            rst = 1'b1;
            #200;
            n=4'b1111;   // 模15计数器序列信号发生器
            clk = 1'b0;
            rst = 1'b0;
            #200;
            rst = 1'b1;
         end
endmodule

（3）约束程序：

set_property -dict {PACKAGE_PIN P17 IOSTANDARD LVCMOS33} [get_ports clk ]
set_property -dict {PACKAGE_PIN P15 IOSTANDARD LVCMOS33} [get_ports rst ]
set_property -dict {PACKAGE_PIN R1 IOSTANDARD LVCMOS33} [get_ports {n[0]}]
set_property -dict {PACKAGE_PIN N4 IOSTANDARD LVCMOS33} [get_ports {n[1]}]
set_property -dict {PACKAGE_PIN M4 IOSTANDARD LVCMOS33} [get_ports {n[2]}]
set_property -dict {PACKAGE_PIN R2 IOSTANDARD LVCMOS33} [get_ports {n[3]}]
set_property -dict {PACKAGE_PIN M1 IOSTANDARD LVCMOS33} [get_ports {z[14]}]
set_property -dict {PACKAGE_PIN L1 IOSTANDARD LVCMOS33} [get_ports {z[13]}]
set_property -dict {PACKAGE_PIN K6 IOSTANDARD LVCMOS33} [get_ports {z[12]}]
set_property -dict {PACKAGE_PIN J5 IOSTANDARD LVCMOS33} [get_ports {z[11]}]
set_property -dict {PACKAGE_PIN H5 IOSTANDARD LVCMOS33} [get_ports {z[10]}]
set_property -dict {PACKAGE_PIN H6 IOSTANDARD LVCMOS33} [get_ports {z[9]}]
set_property -dict {PACKAGE_PIN K1 IOSTANDARD LVCMOS33} [get_ports {z[8]}]
set_property -dict {PACKAGE_PIN K2 IOSTANDARD LVCMOS33} [get_ports {z[7]}]
set_property -dict {PACKAGE_PIN J2 IOSTANDARD LVCMOS33} [get_ports {z[6]}]
set_property -dict {PACKAGE_PIN J3 IOSTANDARD LVCMOS33} [get_ports {z[5]}]
set_property -dict {PACKAGE_PIN H4 IOSTANDARD LVCMOS33} [get_ports {z[4]}]
set_property -dict {PACKAGE_PIN J4 IOSTANDARD LVCMOS33} [get_ports {z[3]}]
set_property -dict {PACKAGE_PIN G3 IOSTANDARD LVCMOS33} [get_ports {z[2]}]
set_property -dict {PACKAGE_PIN G4 IOSTANDARD LVCMOS33} [get_ports {z[1]}]
set_property -dict {PACKAGE_PIN F6 IOSTANDARD LVCMOS33} [get_ports {z[0]}]
set_property -dict {PACKAGE_PIN H1 IOSTANDARD LVCMOS33} [get_ports wei]
set_property -dict {PACKAGE_PIN B4 IOSTANDARD LVCMOS33} [get_ports {b[7]}]
set_property -dict {PACKAGE_PIN A4 IOSTANDARD LVCMOS33} [get_ports {b[6]}]
set_property -dict {PACKAGE_PIN A3 IOSTANDARD LVCMOS33} [get_ports {b[5]}]
set_property -dict {PACKAGE_PIN B1 IOSTANDARD LVCMOS33} [get_ports {b[4]}]
set_property -dict {PACKAGE_PIN A1 IOSTANDARD LVCMOS33} [get_ports {b[3]}]
set_property -dict {PACKAGE_PIN B3 IOSTANDARD LVCMOS33} [get_ports {b[2]}]
set_property -dict {PACKAGE_PIN B2 IOSTANDARD LVCMOS33} [get_ports {b[1]}]
set_property -dict {PACKAGE_PIN D5 IOSTANDARD LVCMOS33} [get_ports {b[0]}]

三、仿真结果

3.1 基础任务

在这里插入图片描述

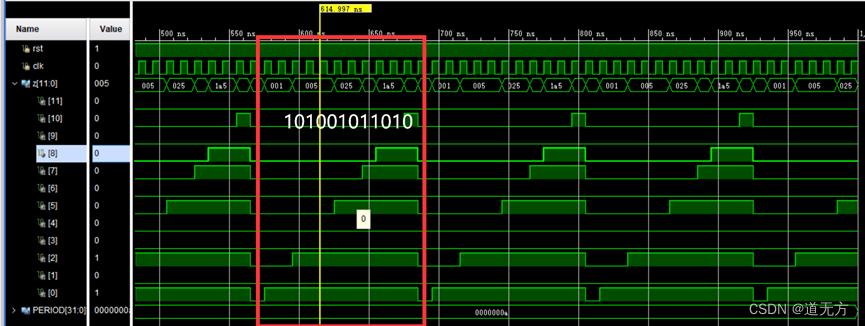

结果分析：z对应显示的序列，每隔一定时间，[11:0]z从最低位依次显示最高位。如图所示，红框中是一个周期，只需看该周期的最后一列表示的高低电平，即可看出信号的发生序列，本图中可以看出是101001011010。

3.2 提高任务

在这里插入图片描述

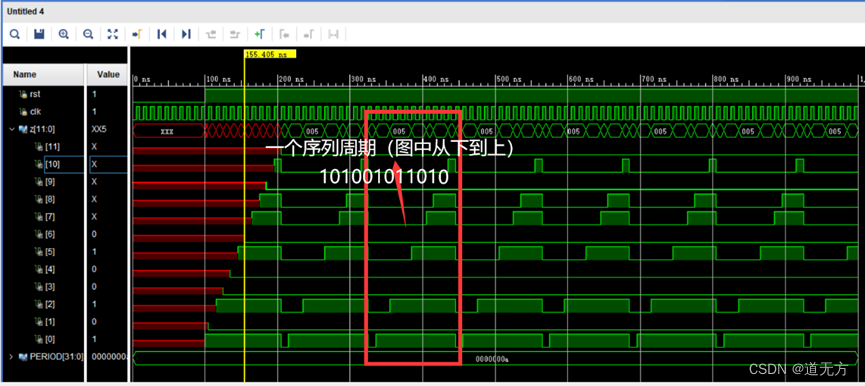

结果分析：与基础任务近似，只是添加了时钟分频，显示的序列和基础任务一致，为101001011010。

3.3 拓展任务

在这里插入图片描述

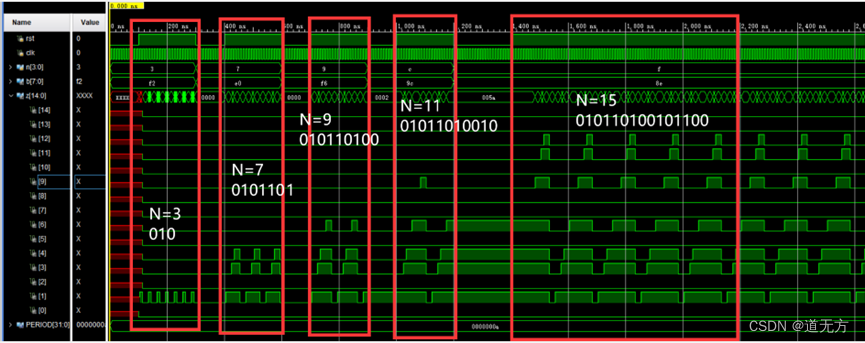

结果分析：N对应不同序列的长度， N可取[2:15], z对应显示的序列。如图所示，仿真时，这里我N分别取的是3,7,9,11,15。从上面红色框中可以看出信号的发生序列。n=3时，产生的序列信号为010; n=7时，产生的序列信号为0101101; n=9时，产生的序列信号为010110100; n=11时，产生的序列信号为01011010010; n=15时，产生的序列信号为010110100101100。

四、硬件验证

4.1 基础任务

在这里插入图片描述

结果分析：硬件仿真时，有试验现象，流水灯显示的序列为101001011010，但是没有按照预期的进行循环显示。是因为没有进行时钟分频，时钟的频率太高，为100Mhz，led进行循环一次的时间太短，加上人眼的分辨能力有限，故无法识别，看上去是流水灯一直亮。

4.2 提高任务

在这里插入图片描述

结果分析：硬件仿真时，流水灯显示的序列为101001011010。

4.3 拓展任务

在这里插入图片描述

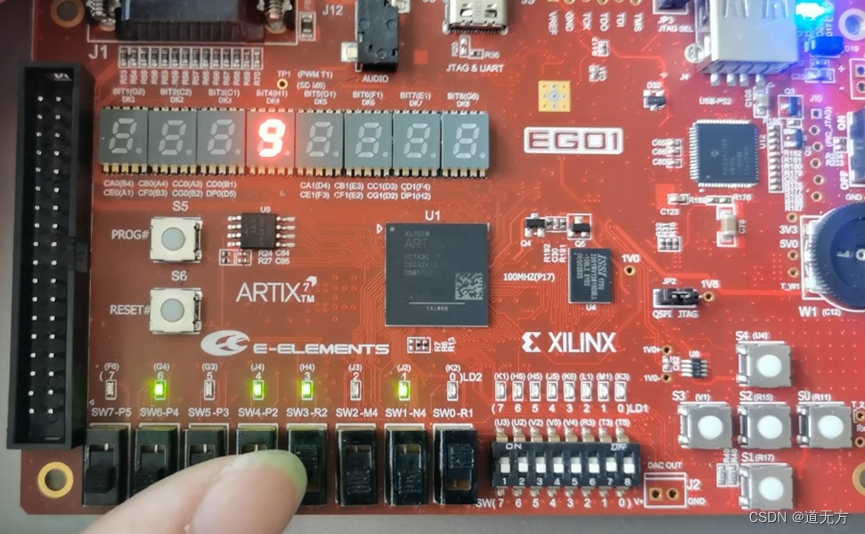

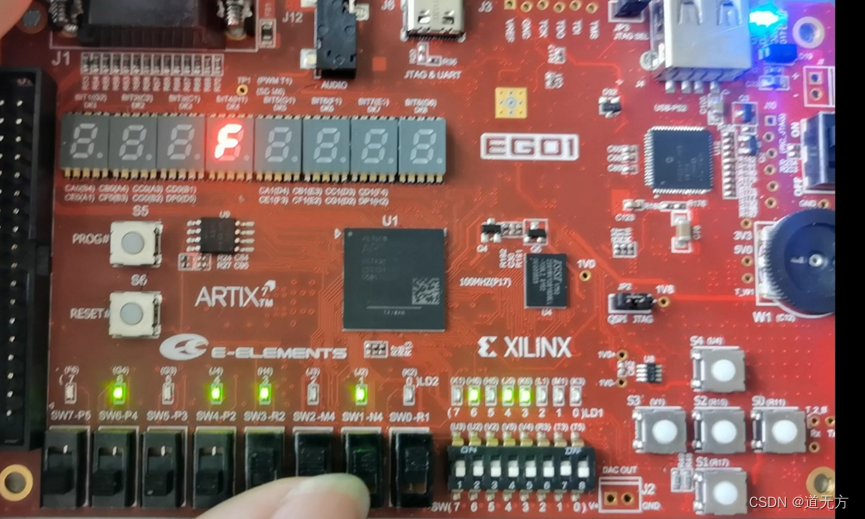

结果分析：上图是N取不同值的两个过程：第一幅图：N取9时，流水灯显示的序列为010110100；第二幅图：N取15时，流水灯显示的序列为010110100101100。

五、问题解决

1.问题：基础任务添加逻辑关系时，不知道如何添加。
解决办法：最开始我是另外添加了一个always语句，只要计数过程中led（程序中定义的计数的中间变量）变化，就进行对应的逻辑运算，但是硬件仿真时，流水灯不会循环变化。后来，我直接在计数器中添加了逻辑关系，当led为11时，输出的序列z为0；否则，z[led]<=led[2]~^led[0]，第0位和第2位进行同或运算。
2.问题：编写序列长度为N的仿真文件时，添加的n每隔一定时间，n=n+1’b1，但是仿真出来的现象和预期不符。
解决办法：我选取了N为3,7,9,11,15的时候，进行仿真计数，同时为了观察方便，我在每一段计数过程前添加了一段清零端作用的过程，将不同N取值的序列信号隔开。
3.问题：编写的约束文件总是显示到某一行有错误。
解决办法：编写的约束文件时我犯过几个错误，主要有三个地方需要注意：（1）约束文件的注释符和源文件不一样，应该用##，而不是//。（2）引脚间要注意有空格。（3）端口信号是一位时，不需要用{}。例如[get_ports {wei}]是错误的，应该写成[get_ports wei]。

六、心得体会

在进行本次实验时，我首先从产生序列信号发生器的原理入手，明白了要先实现对应模值的计数器，然后按照一定的组合逻辑序列来显示输出。由于这里并没有对序列进行硬性规定，因此，并不需要推导组合逻辑关系，来输出特定的序列，可以自己规定逻辑关系。
做基础任务时，编写源代码时，其中：由于序列信号长度为12，故我定义了一个4位的中间寄存器变量reg[3:0]led，来进行计数过程。其中逻辑关系我选取的是z[led]=led[2]~^led[0]，led从0到11计数时，z对应位数的结果等于led的第两位和第零位的同或。然后在Vivado中进行软件仿真，顺利地出现了结果，但是硬件仿真时没有按照预期的进行循环显示，只是对应的流水灯常亮。后来发现是因为没有进行时钟分频，时钟的频率太高，为100Mhz，led进行循环一次的时间太短，加上人眼的分辨能力有限，故无法识别，看上去是流水灯一直亮。
因此做提高任务时，我只在基础任务里添加时钟分频，进而观察EGO1板子上显示z对应的流水灯是否依次亮起，完成一次循环周期的流水灯即是序列信号的产生。
最后我做扩展任务，设计源文件时遇到了很大的困难，不知道如何改变N，不知道如何控制输出序列的长度等等。经过一番努力，我发现N是由拨码开关确定的，可以用一个case语句，将n对应的模值输出到数码管上。确定N后，开始对应的计数，然后将计数过程的结果进行逻辑运算。后来我巧妙用了z[led],虽然z设定的是15位，但是由于N的取值，我只是选了其中对应的前N-1位，很好的控制了输出序列的长度。
