对比
两个条件的对比如下。
对比项 | 互锁条件 | 监控条件 |
---|---|---|
功能 | 条件不成立无法执行动作 | 条件成立无法执行转换条件 |
影响位置 | 动作 | 转换条件 |
是否影响步激活 | 步不会停止 | 步不会停止 |
默认状态 | 无任何影响 | 无任何影响 |
注意在大部分情况下两者是需要同时使用的,但是如果自己的编写的块已经实现了其中的一个或者两个功能就可以不使用这两个条件。
下面的测试默认只有单个功能。
互锁条件
说明:
- 只有在满足互锁条件时,才执行与互锁相关联的步中的动作。
- 如果不满足互锁条件,则将发生错误。
- 错误不会影响切换到下一步。
- 当步变为不活动状态后,互锁条件将自动取消。
- 选择不编程互锁中的任何条件,将始终满足互锁条件。
操作测试

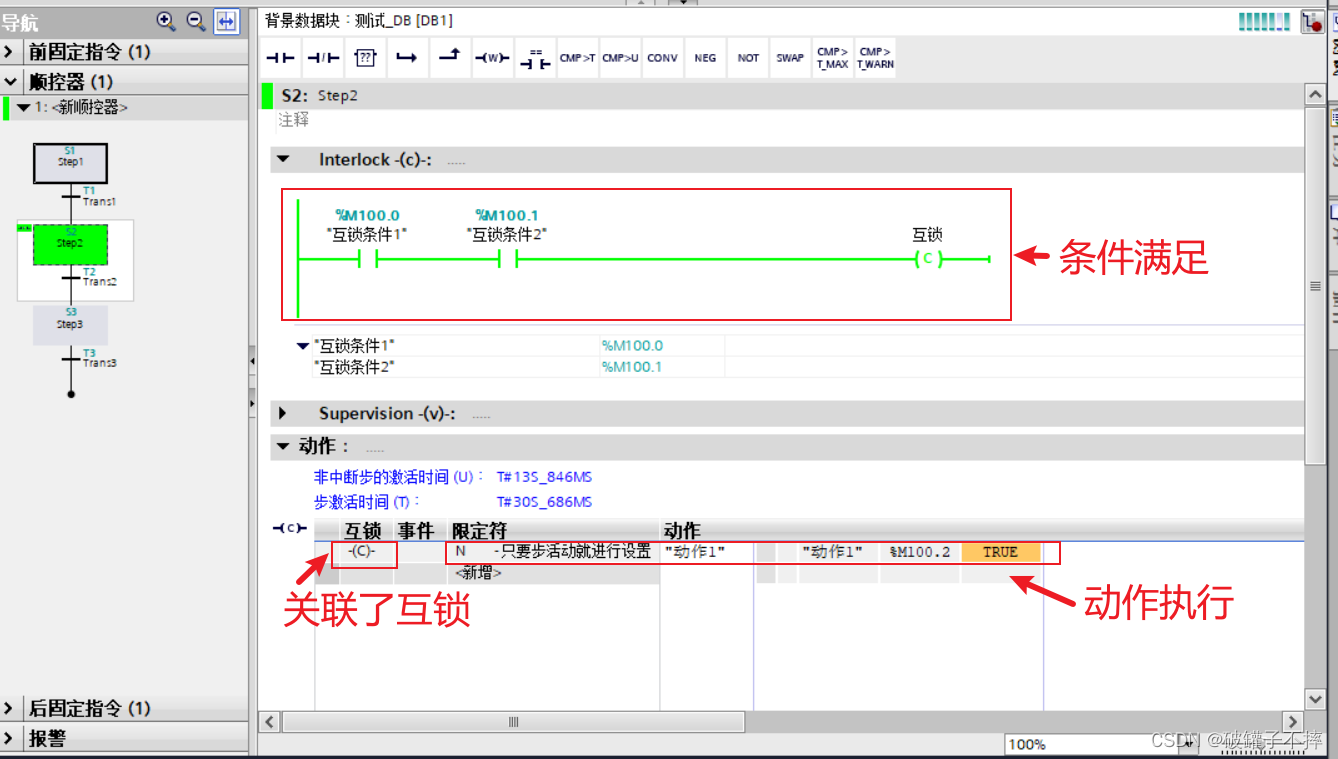

只有在满足互锁条件时,才执行与互锁相关联的步中的动作。
如果不满足互锁条件,则将发生错误。
错误不会影响切换到下一步。
当步变为不活动状态后,互锁条件将自动取消。
选择不编程互锁中的任何条件,将始终满足互锁条件
主要应用范围
一般用于电机或者伺服运动过程中突然的打断,例如电机动作中,人工打开设备门伺服必须停止动作。
监控条件
- 如果满足该条件,则将发生错误,且该步仍然处于活动状态。
- 满足条件下顺控程序不切换到下一步,直到错误消除。
操作测试
如果满足该条件,则将发生错误,且该步仍然处于活动状态。
满足条件下顺控程序不切换到下一步,直到错误消除。
复位需要在接口的ACK_EF置true复位。
主要应用范围
适用于任何动作过程中的报警。
这里用气缸动作举例。
气缸伸出由Q点控制
伸出到位用I点表示
