月黑风高夜！一双黑手伸向了室友的STM32F103开发板！

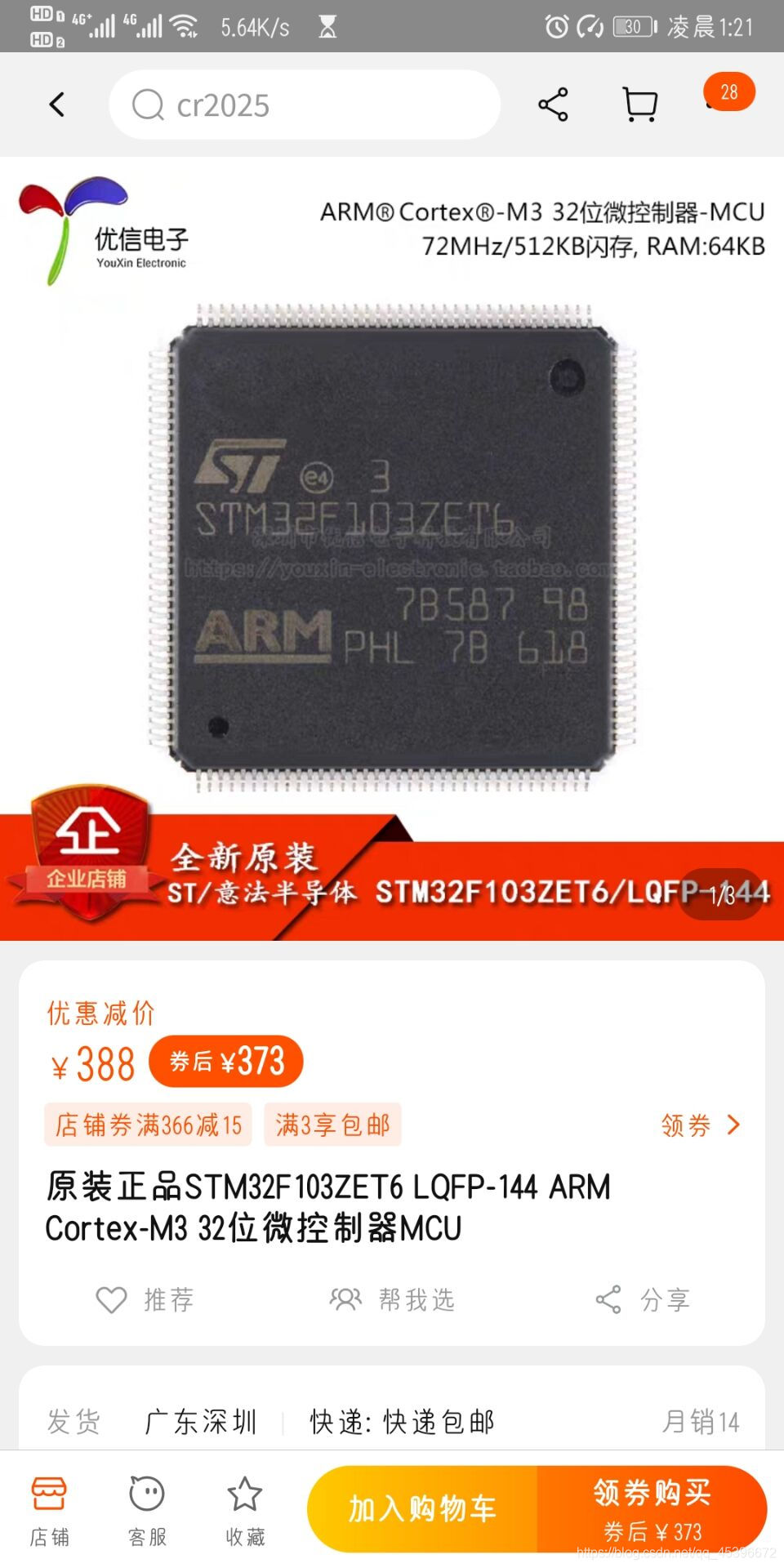

一日逛淘宝，推送STM32F103ZET6原装芯片，点击进入，惊！！！STM32F103ZET6居然涨价到388一片

在这里插入图片描述

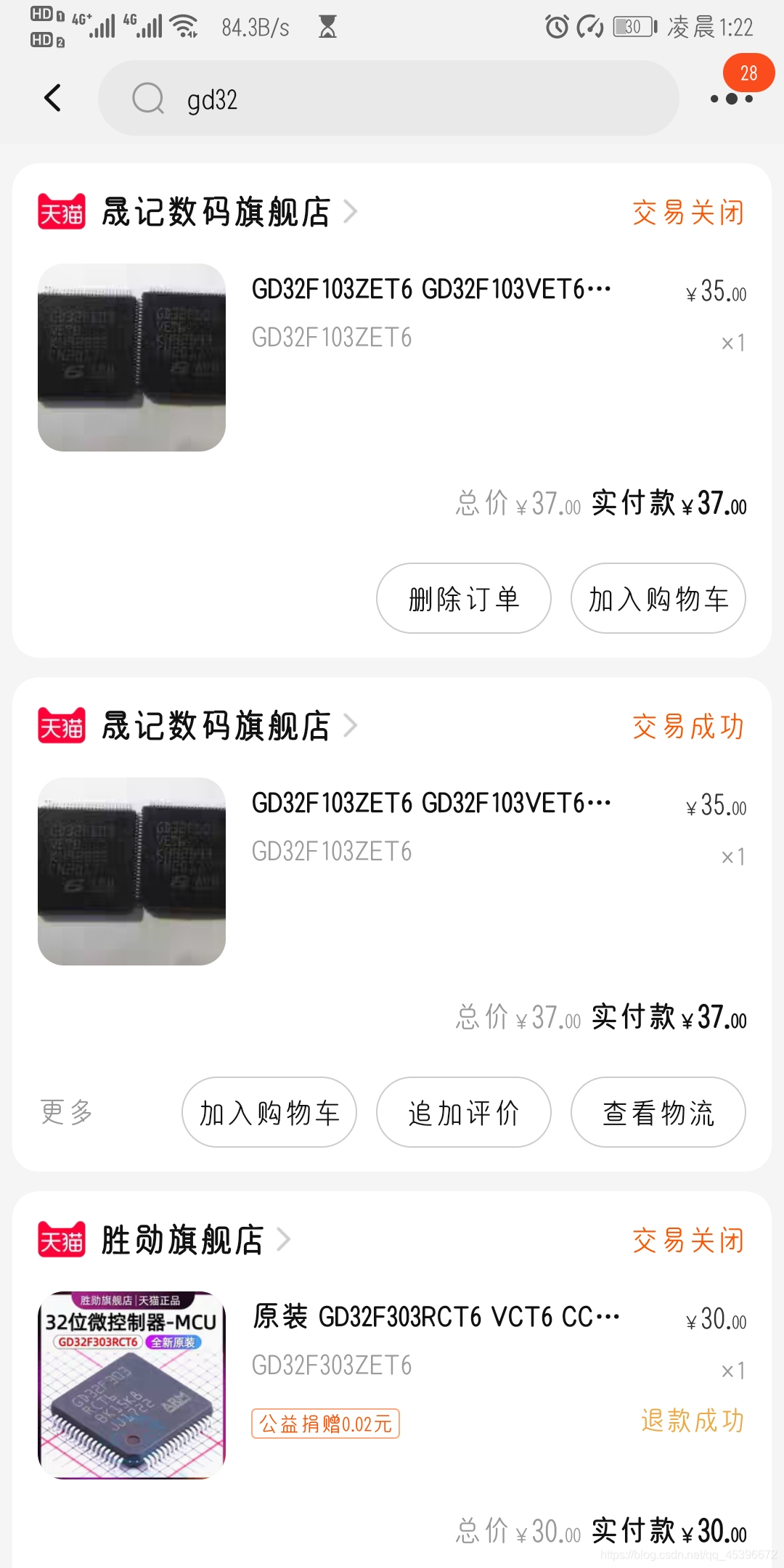

诧异着这不可思议的价格，看着旁边正在拿正点原子精英版研究如何点起流水灯的室友，脑海中想到之前囤积的几片GD32F103ZET6的芯片

在这里插入图片描述

一个大胆的想法从我脑海中诞生，我要狸猫换太子，GD32F103ZET6替换掉STM32F103ZET6

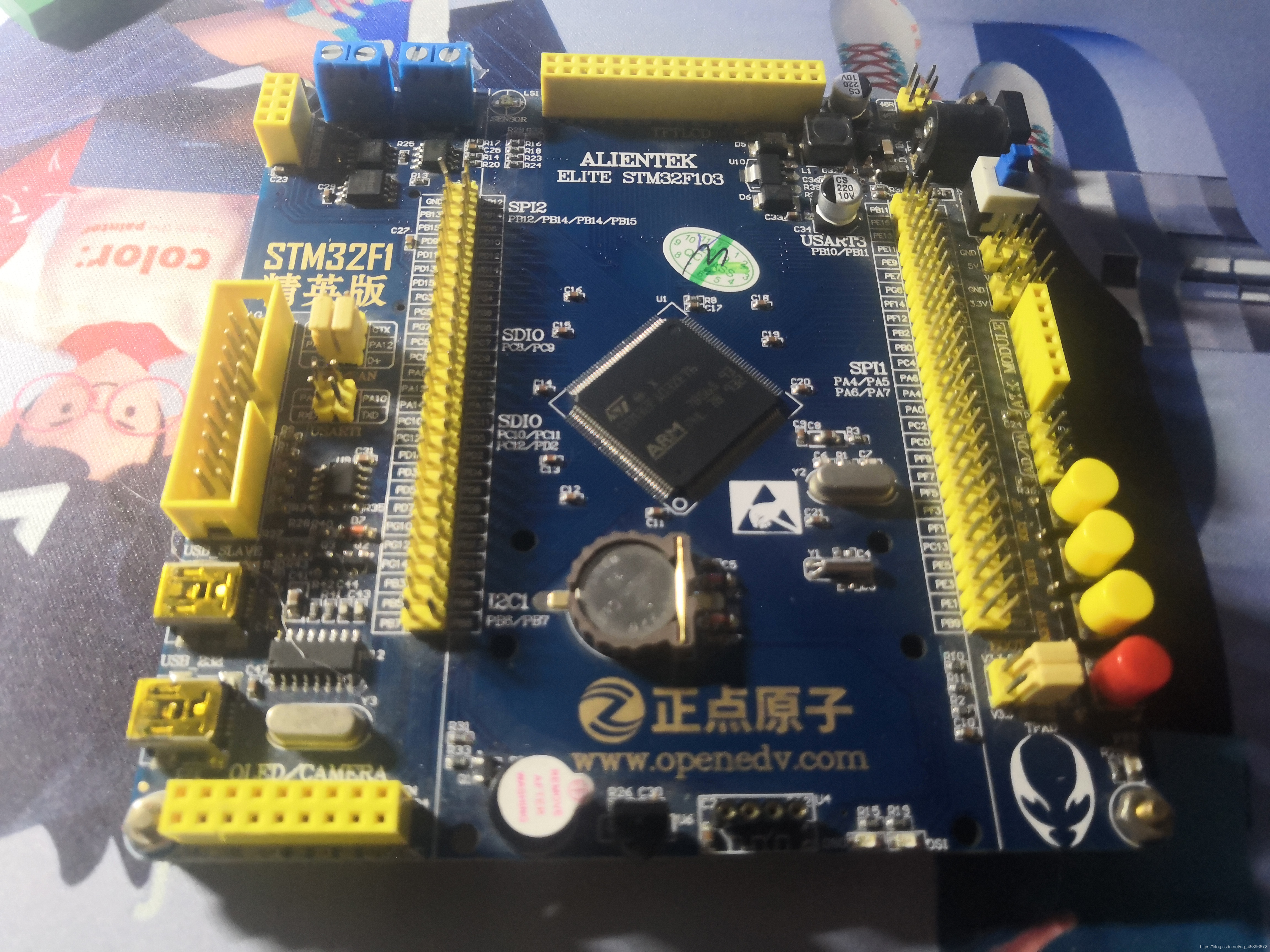

入夜，趁着室友入睡后，悄悄的拿走室友的STM32开发板，点起我的小台灯

在这里插入图片描述

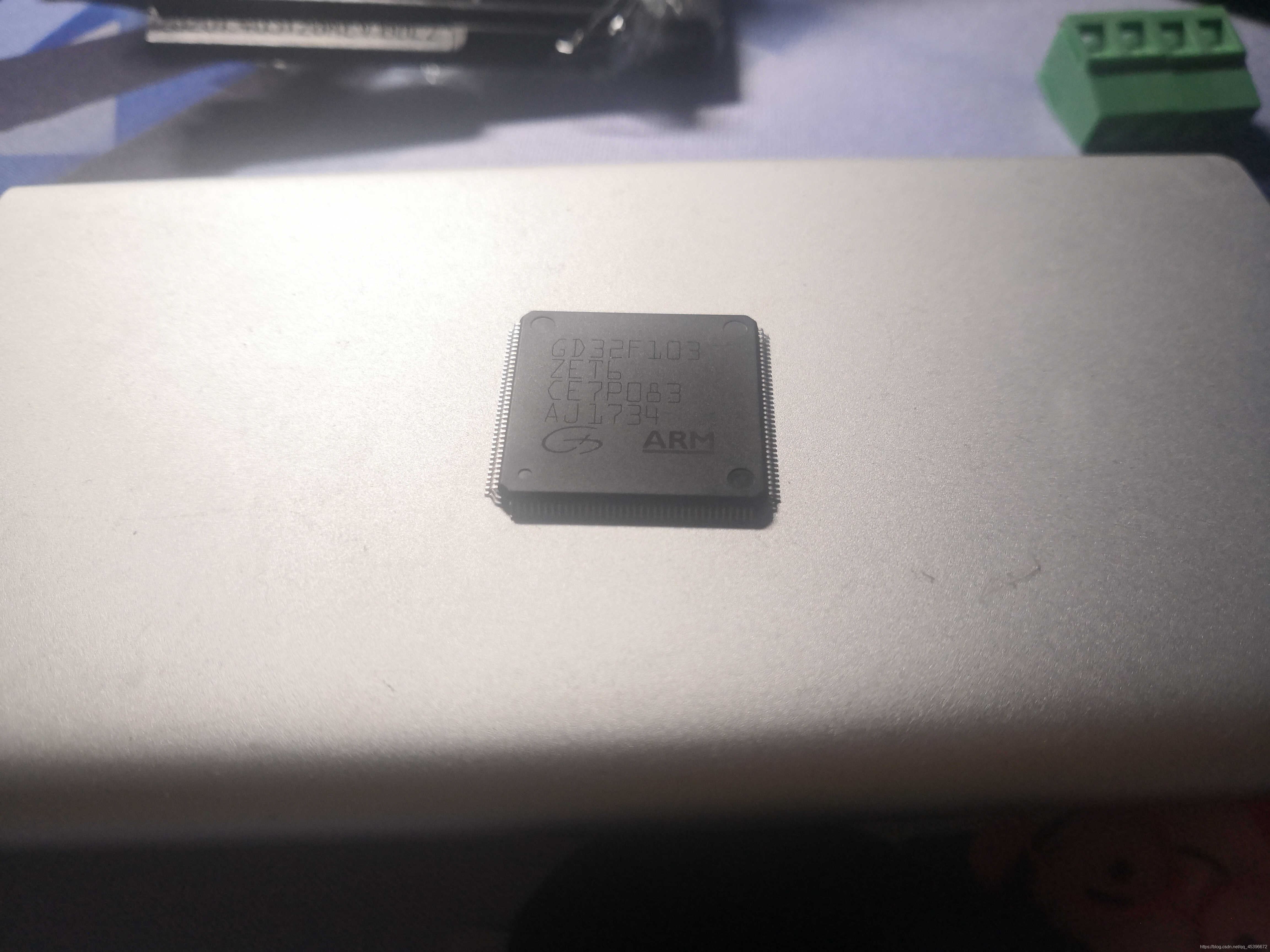

掏出了我沉寂许久的GD32F103ZET6芯片

在这里插入图片描述

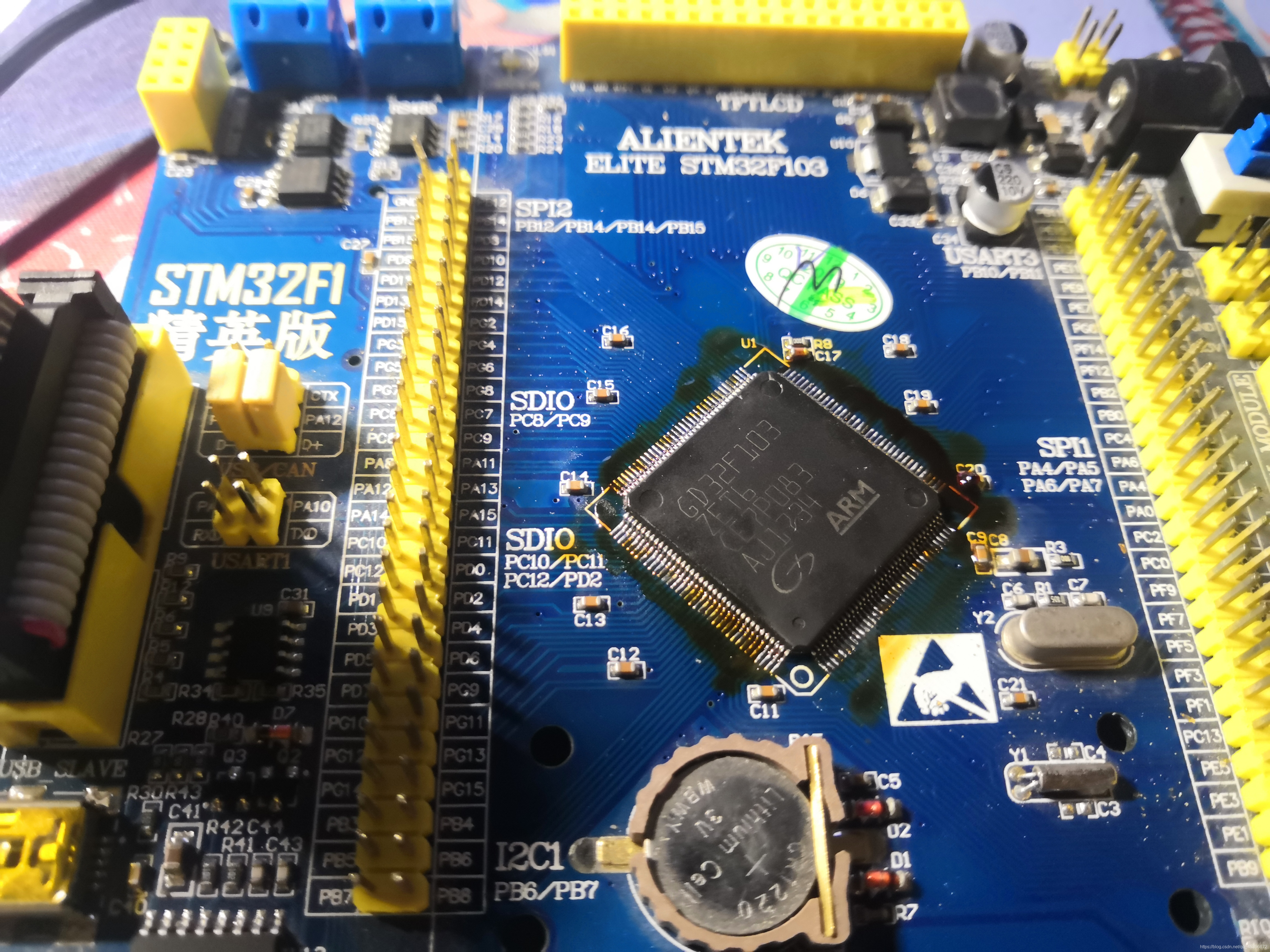

开足风枪马力，把STM32F103ZET6淦下来，再把GD32F103ZET6淦上去，一番辛苦下，大功告成

在这里插入图片描述

保险起见，下面使用正点原子STM32库函数例程一一测试，绝不给室友发现的机会！

  1. 流水灯测试

直接下载流水灯程序到GD32，因为使用到主频按照STM32的来配置（72M）无需修改启动超时，程序下载使用J-Link（ST-Link不行），因为都是基于M3内核，所以直接使用Keil下载！下载完成，复位启动！

啪！翻车！LED反转时间约为设定时间的10倍，多年经验告诉我，我晶振引脚虚焊了，补焊，复位，启动！

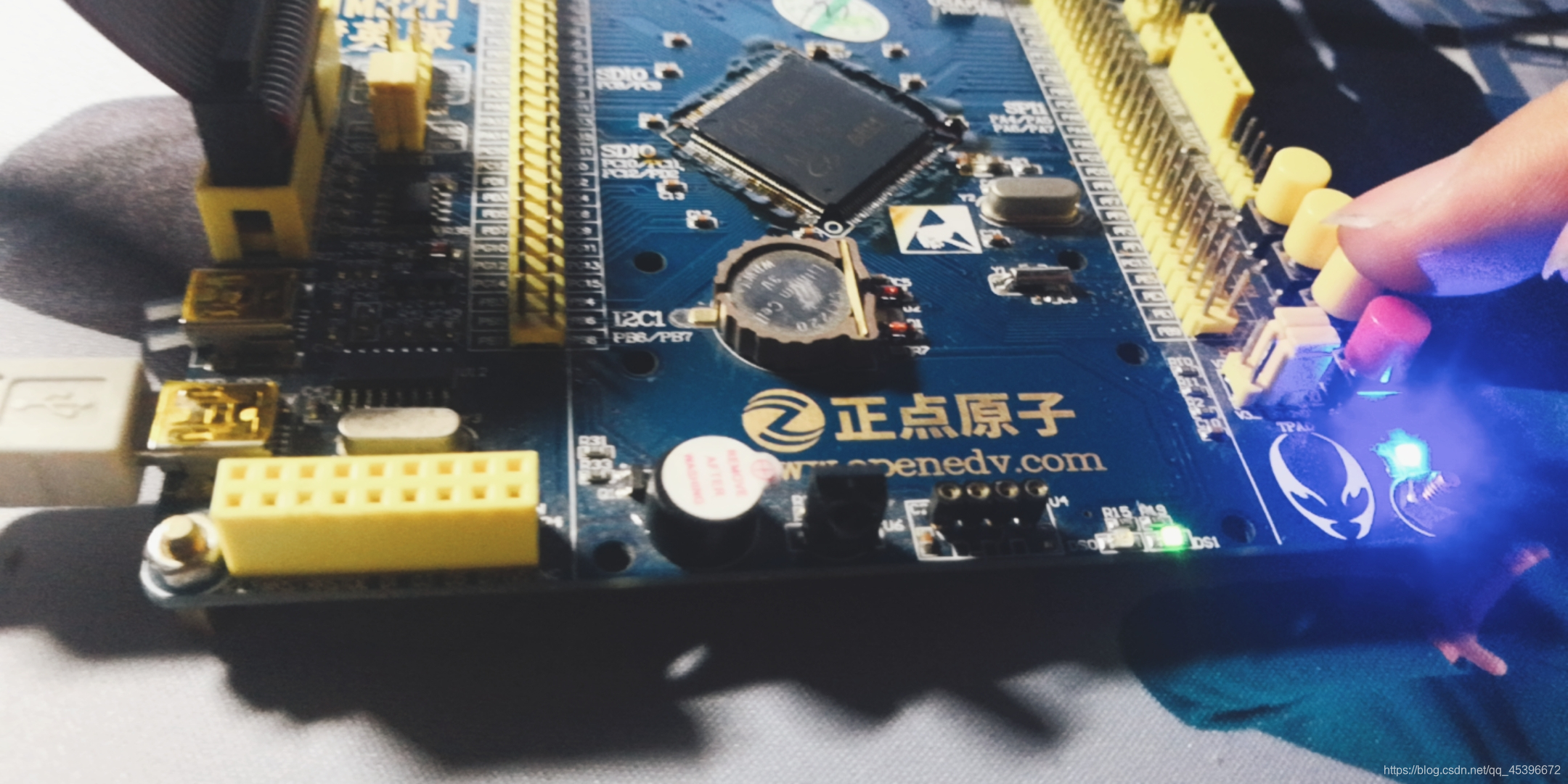

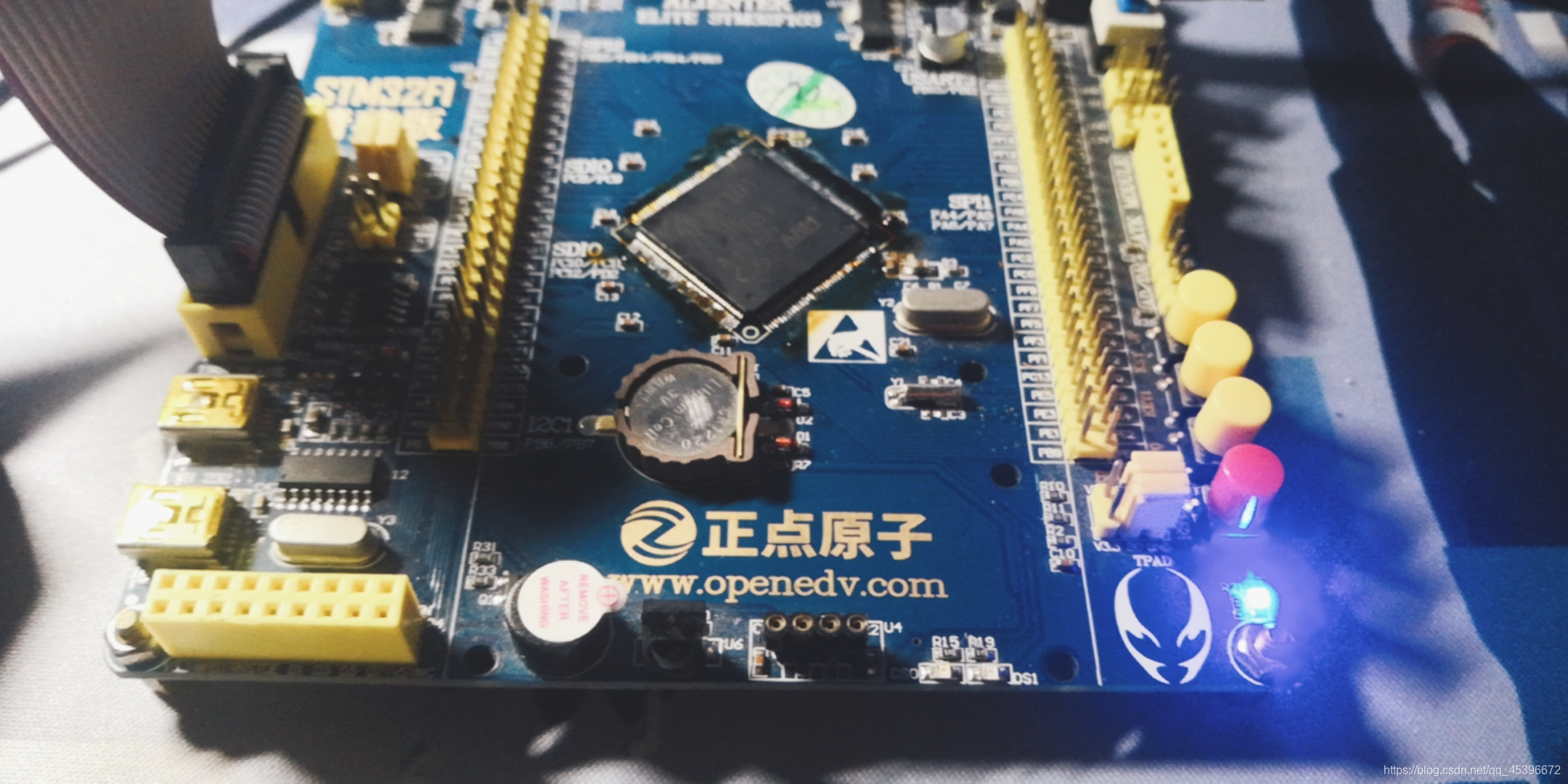

啪！成了，灯闪了！

在这里插入图片描述

但是这一切还不够，万一室友学会的点灯，后面咋办？我还要测！

在这里插入图片描述

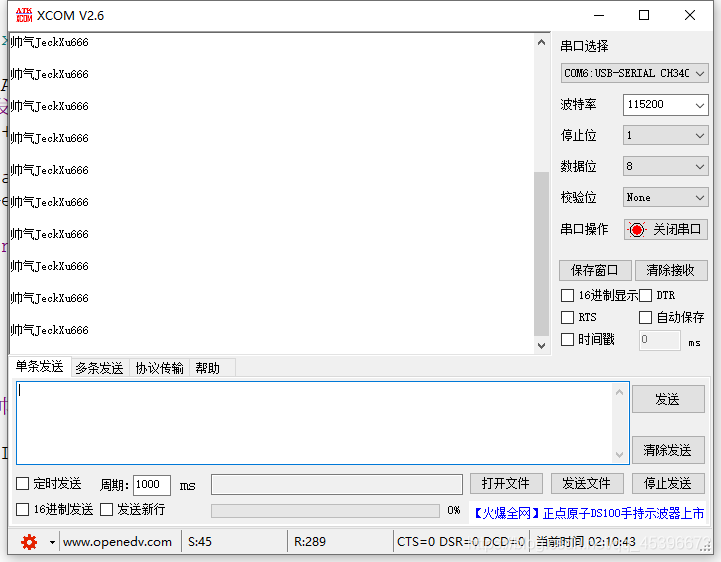

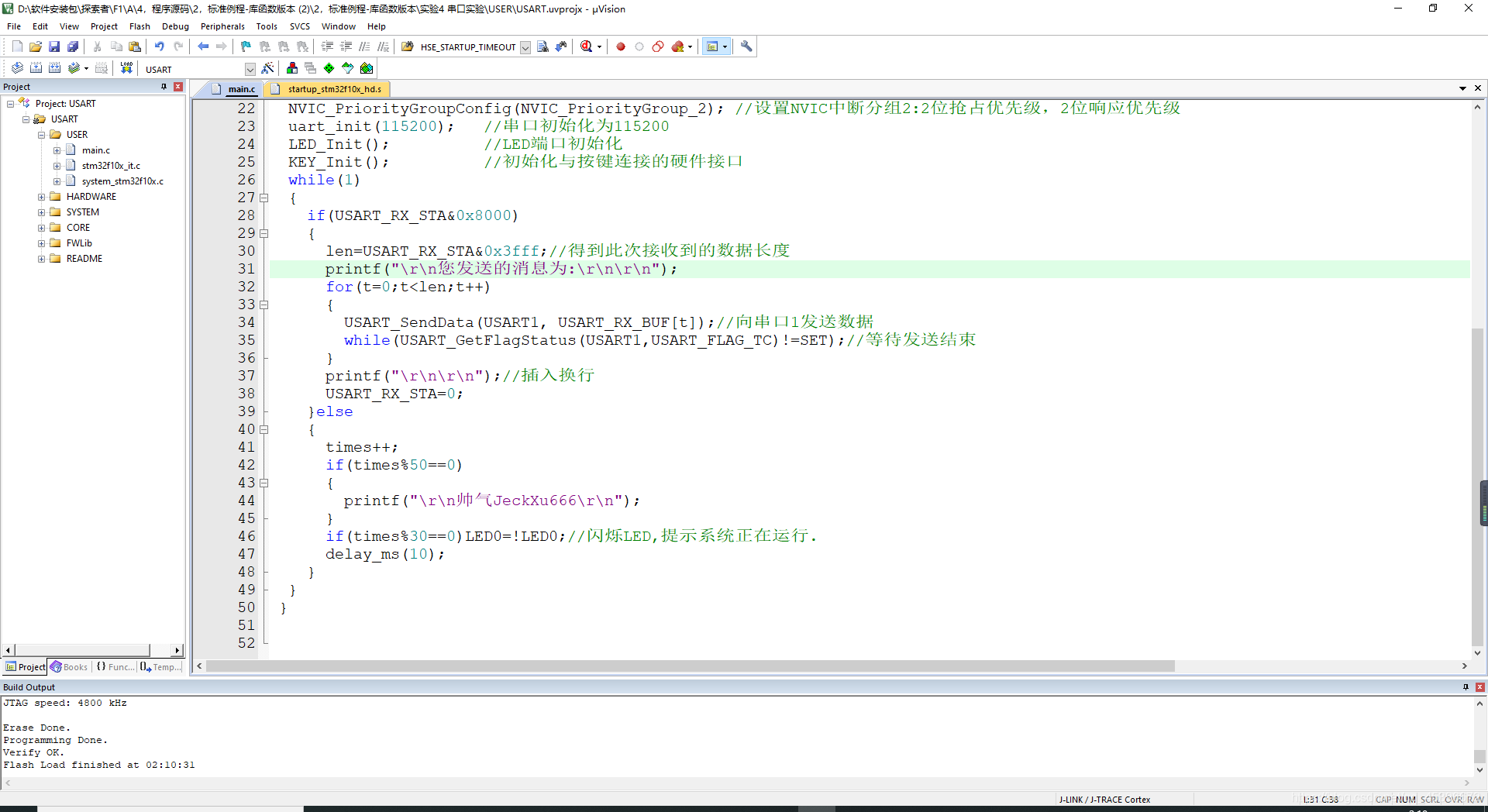

  1. 串口测试，替换文字，下载例程

在这里插入图片描述

程序启动，测试完美！

在这里插入图片描述

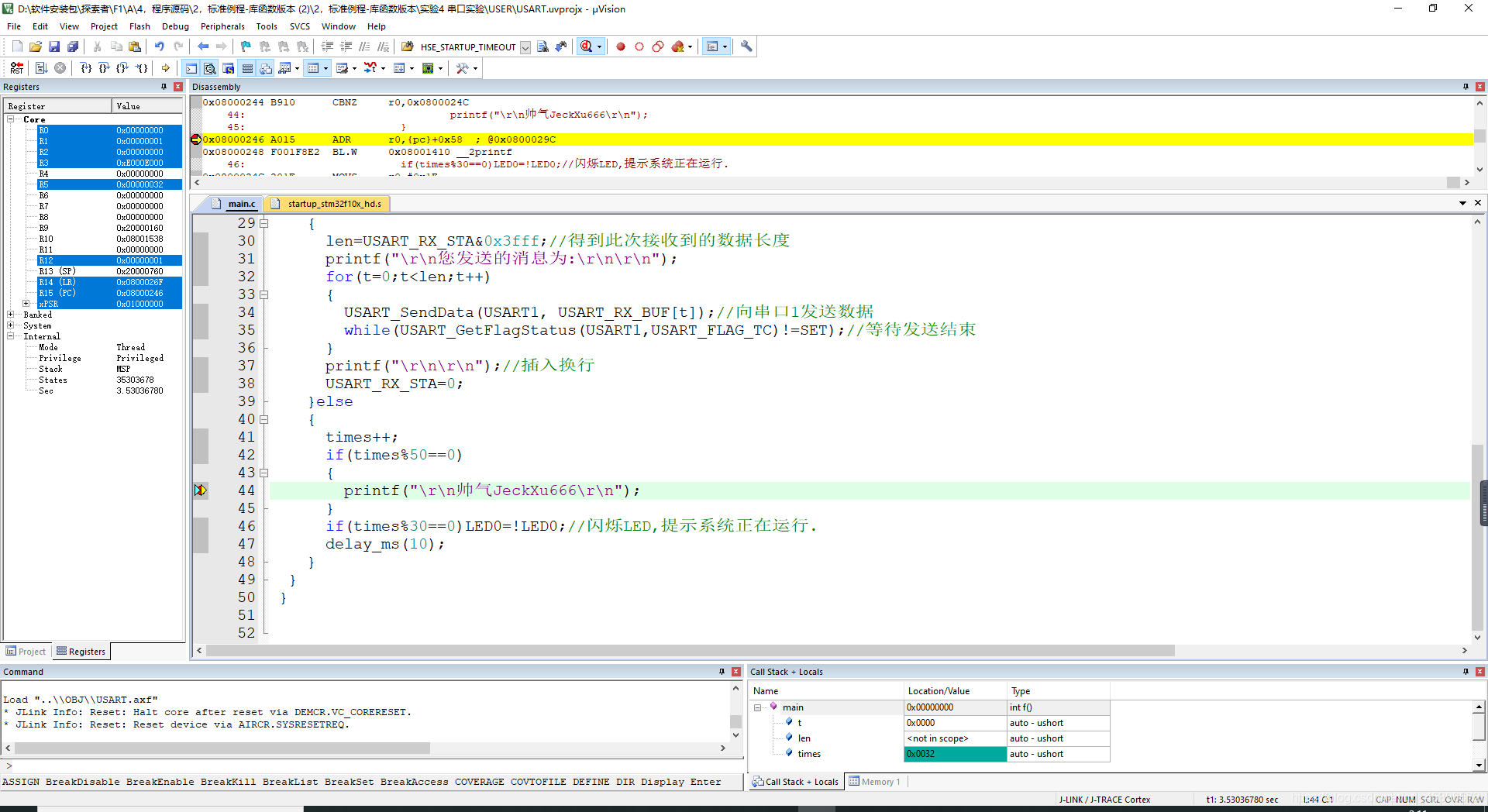

  1. 仿真测试，断点测试，完美

在这里插入图片描述

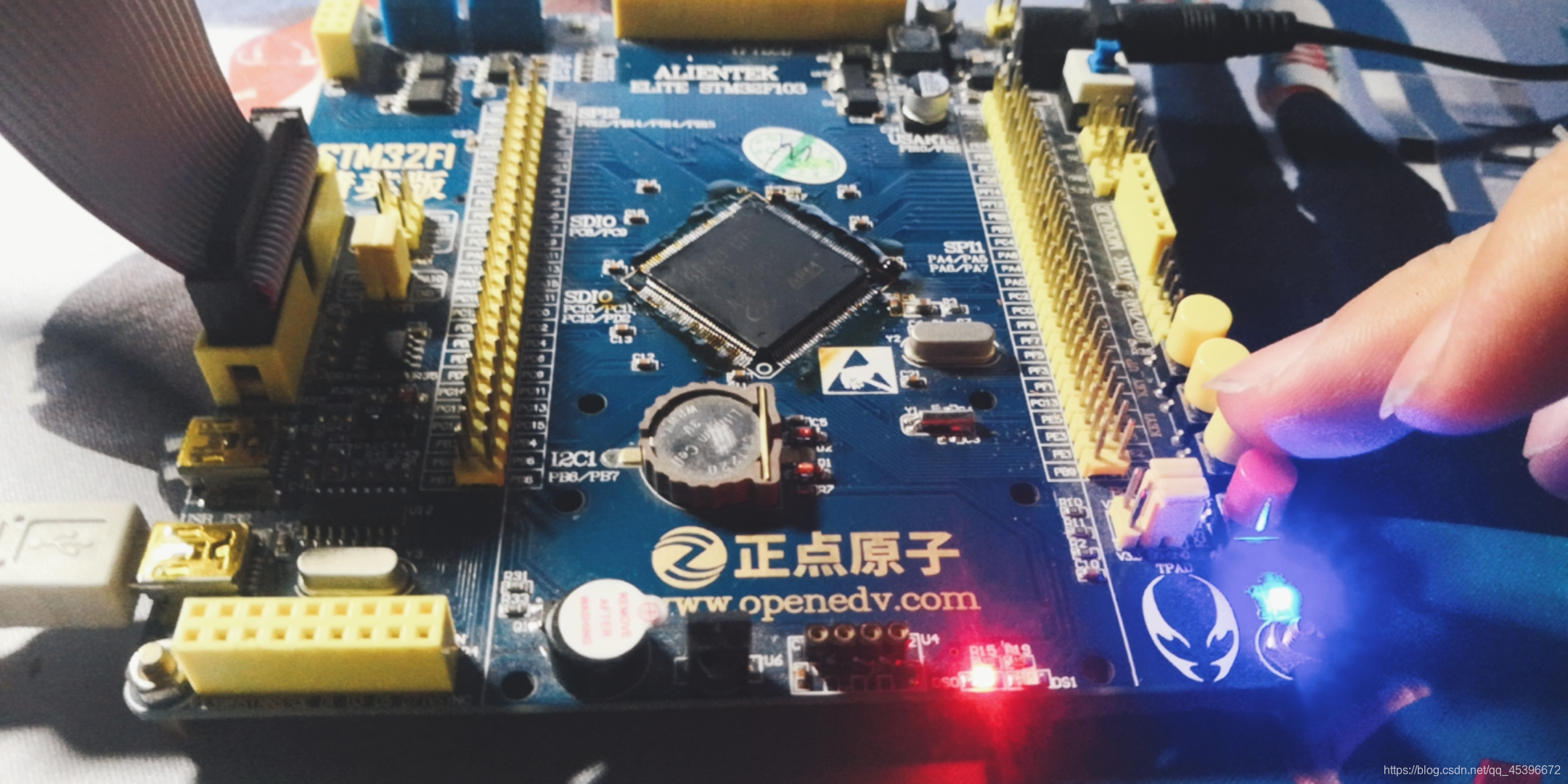

  1. 外部中断测试，按下按键，LED切换，测试通过

在这里插入图片描述

在这里插入图片描述

  1. 定时器闪灯，测试完美！

图略

  1. 定时器PWM比较输出，测试完美，现象呼吸灯

图略

  1. TFT测试，完美到爆

在这里插入图片描述

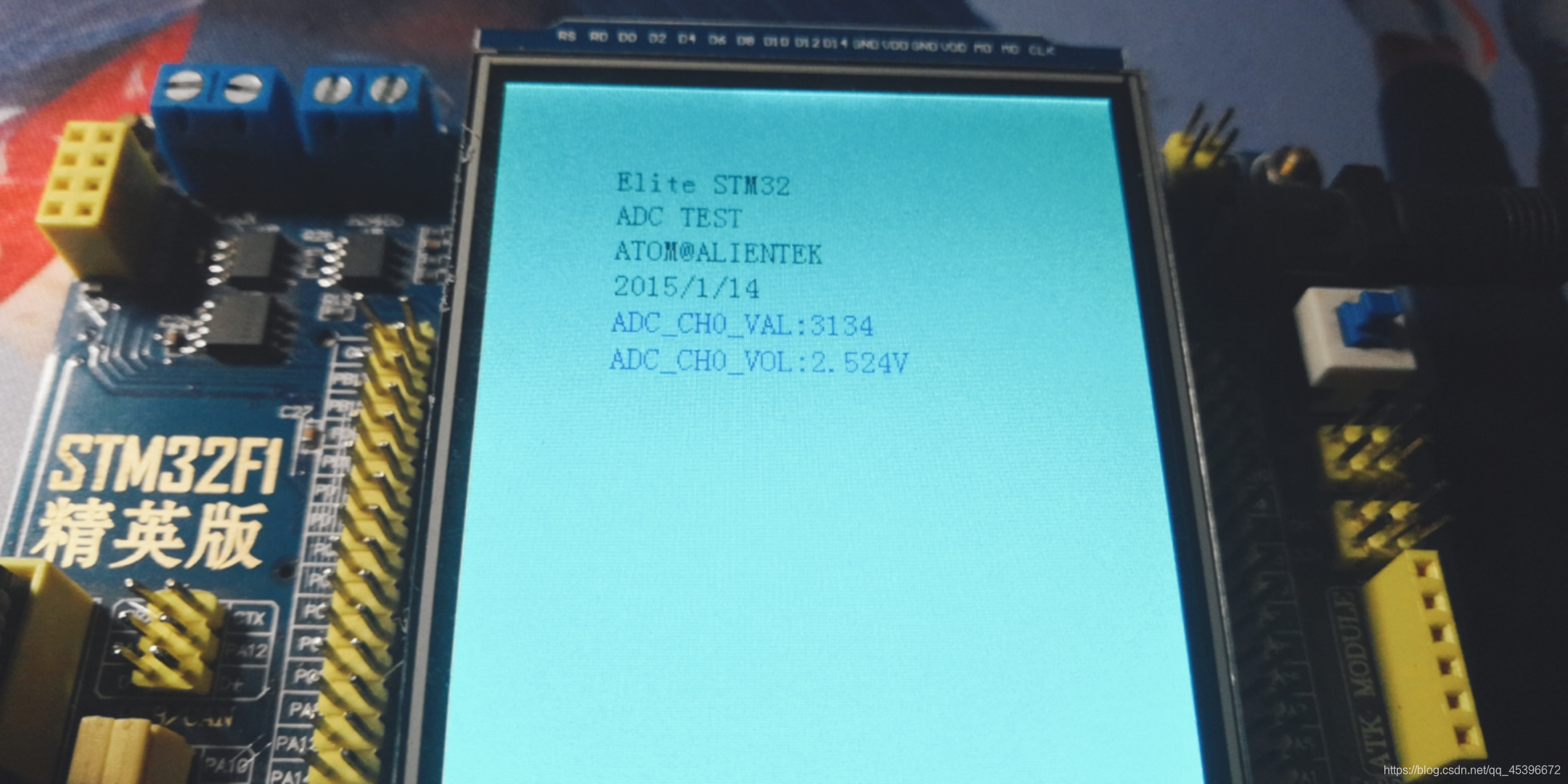

  1. ADC检测，完美极了

在这里插入图片描述

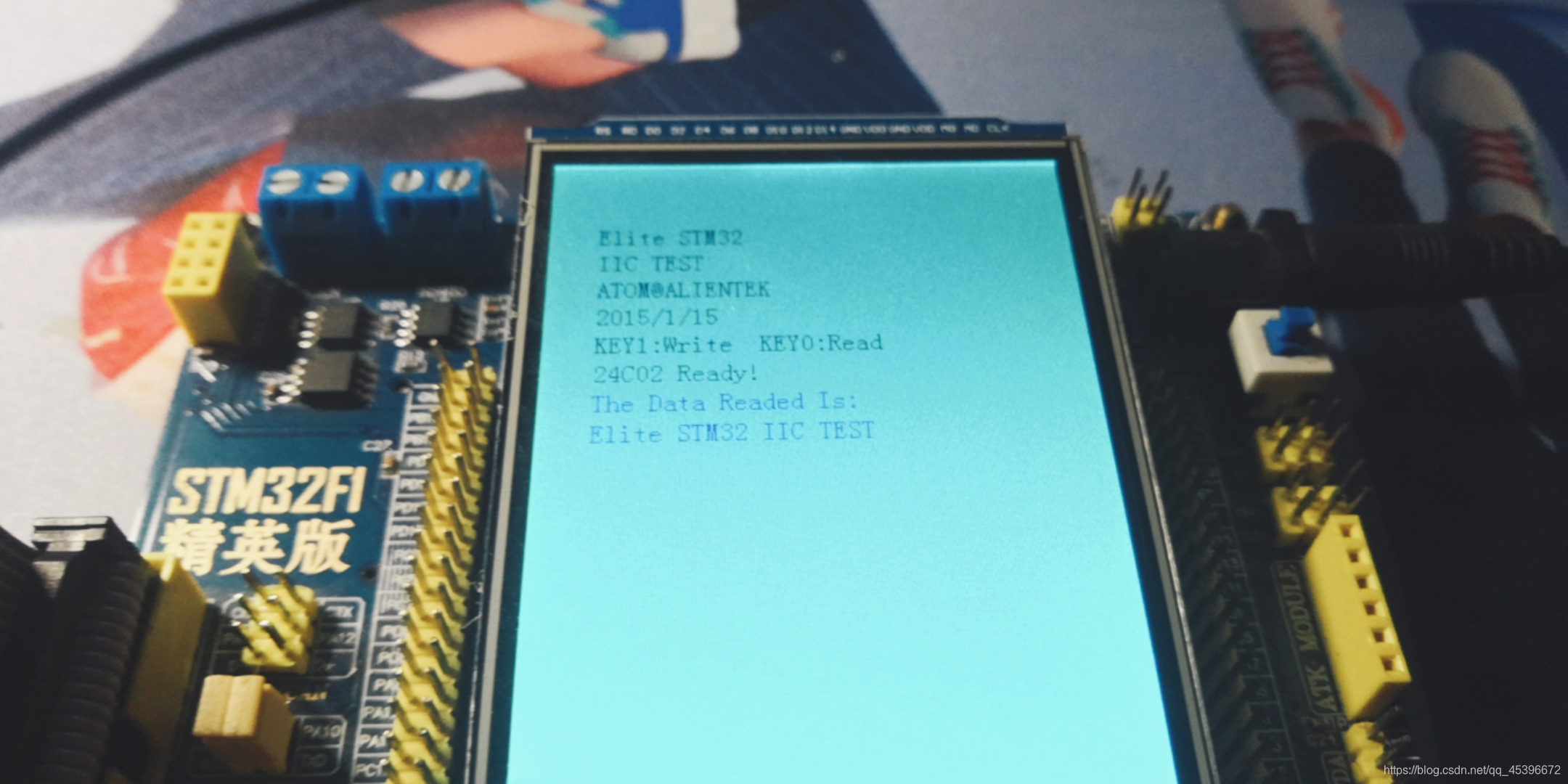

  1. 模拟IIC测试，稳如老狗

在这里插入图片描述

不测了，就先到这，下次等室友睡觉在继续测，今天美滋滋，STM32芯片反手一卖就是几倍差价，同志们学会了没！
