【计算机网络】网线规格的鉴别与接线方法

网线规格的鉴别与接线发送

一、怎么判断网线类型？

可以根据网线外皮的标识来判断，正规厂商生产的网线在外包装上会有规范的标识，网线包装及网线外皮上都标有清晰的规格标识与参数，以目前比较常见的网线来说，CAT.5是五类网线，CAT.5E是超五类网线，CAT.6是六类网线，CAT.6A是超六类网线，CAT.7是七类网线，CAT8是八类网线。

二、制作网线标准

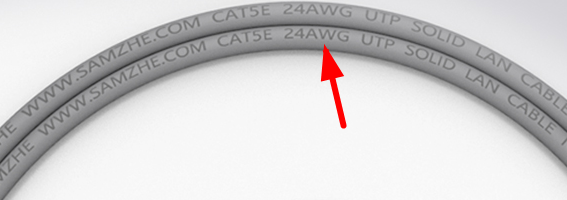

AWG(American Wire Gauge)是美制电线标准的简称，AWG值是导线厚度（以英寸计）的函数。
直径为24AWG，约为0.511mm。

三、屏蔽类型

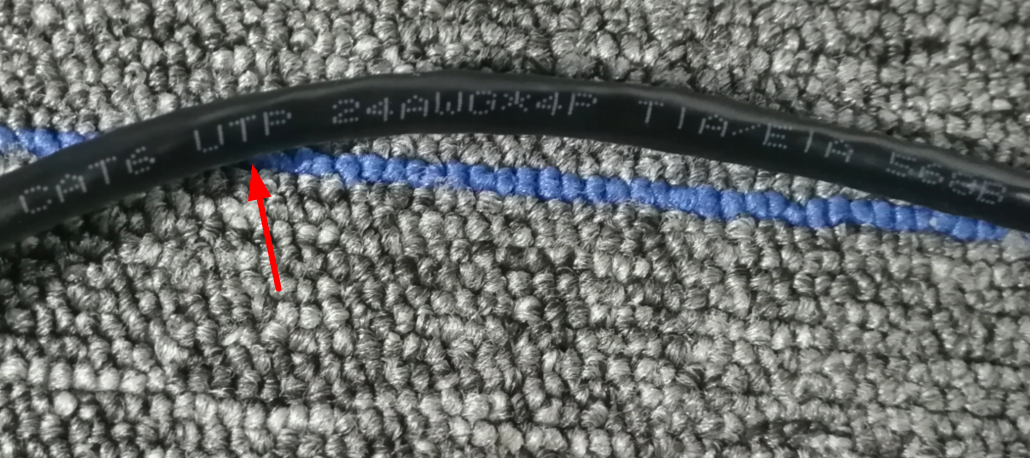

根据屏蔽类型网线分为：非屏蔽（UTP）、单屏蔽（FTP）、双屏蔽（SFTP）。屏蔽主要是为了减少信号干扰，保障信息安全。

四、使用场景

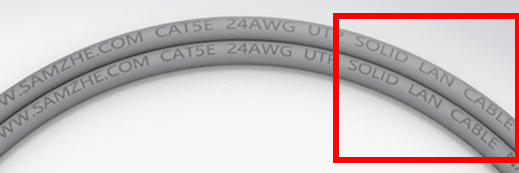

solid lan cable 代表线缆是实心的线芯，在局域网的环境中使用。

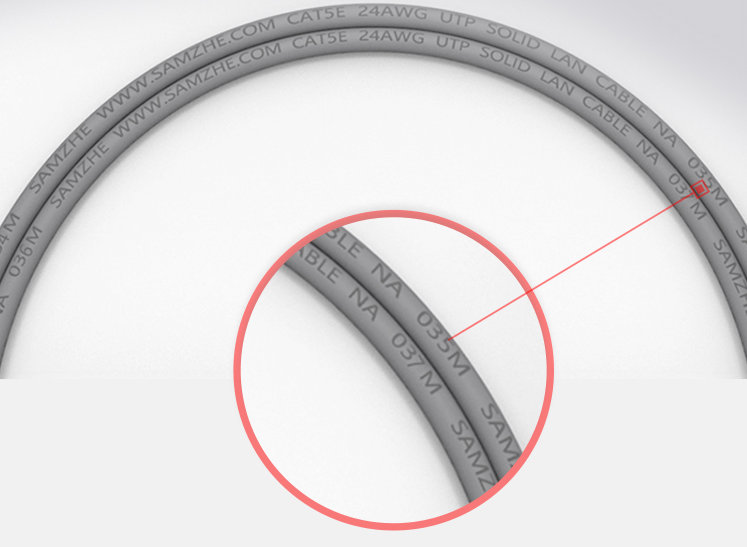

五、米数标记

在实际布线场景中，米数标记是最实用的，并只出现在箱线的标识上。（NA无特殊意义，仅仅是为了更好的将米数标识和前面标识隔开，方便快速查看。）

接线方法

1、先抽出一小段线，然后把外皮剥除一段。

2、将双绞线反向解开。

3、根据标准排线，注意这非常重要。

两种标准：
568A标准：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕

568B标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕

做法一般性的原则：

同类(连接线的两端是同一种设备)交叉(做交叉线)

异类(连接线的两端是不同的设备)平行(作平行线)

交叉线的做法是：一头采用568A标准，一头采用568B标准

平行线的做法是：两头采用同样的标准(同为568A标准或568B标准)

4、 绞齐线头。

注意：做水晶头时，使水晶头的弹片朝外，入线口朝下，从左到右，遵循上面的线序，充分插入线(以在水晶头的顶部看到双绞线的铜心为标准)，然后用网线钳夹一下，就可以了。
