大家好，我是砖一。

总结一下电容的相关基础知识，4分钟时间让你搞懂电容识别和基本参数，希望对你有用~

一，电容定义

电容，装电的容器，两个金属电极板中间聚集电荷形成电位差，储能元件。

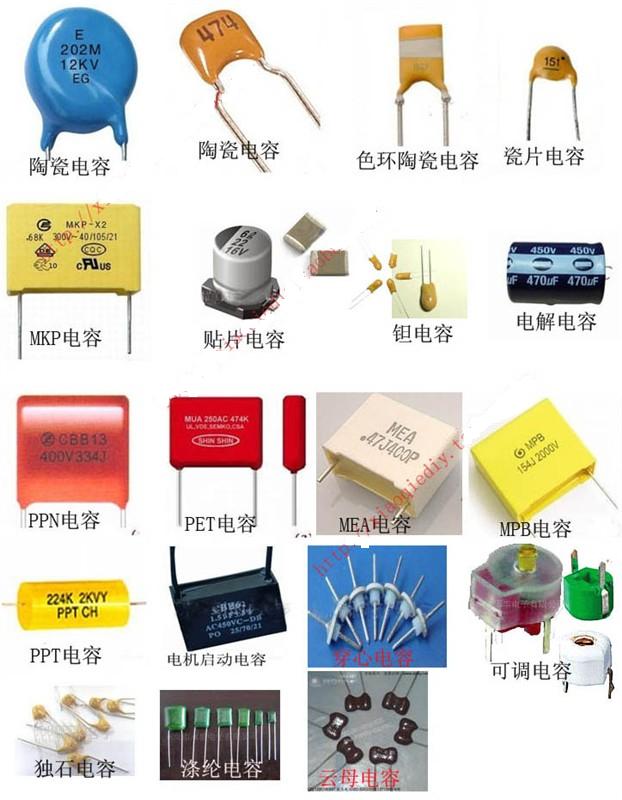

二，常见电容有哪些？

三，电容的主要参数

3.1 电容的主要参数

电容器的主要参数主要有：标称容量、允许误差、额定电压、绝缘电阻，纹波电流，寿命等。

1、 电容器标称容量和允许偏差及其标志方法

电容器单位为法拉，用 F 表示。

常用单位有毫法(mF)，微法(μF)，纳法(nF)，皮法(pF)；

电容量单位换算关系为:1F=103mF=106μF=109 nF=1012 pF；

电容器误差一般分为三级，即Ⅰ级，±5%; Ⅱ级，±10%; Ⅲ级，±20%；

部分电容器，用 F 表示误差为±1%；G 表示误差为±2%；J 表示误差为±5%；K 表示误差为±10%；M 表示误差为±20%；N 表示误差为±30%。

电容器标称容量和允许误差都标注在电容侧面，它们的标识方法如下：

直标法

数码法

符号法

(1)直标法

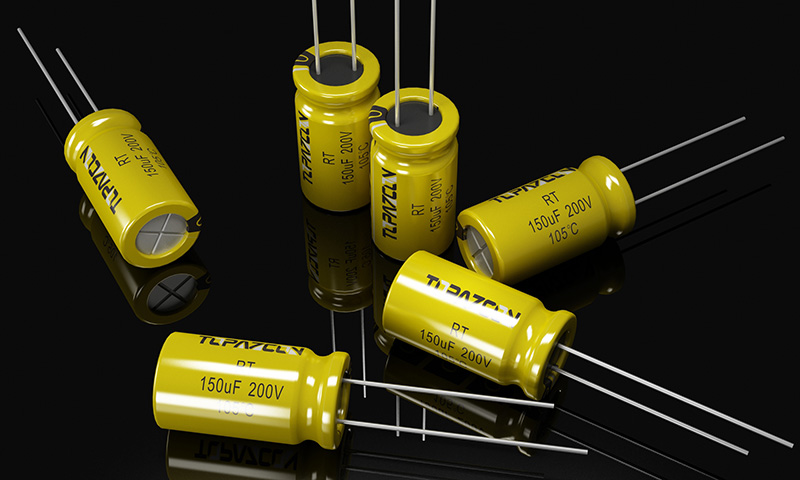

将标称容量及允许误差值直接标在侧面，看下图，我们可以知道，这个是 200V，150uF 的电解电容。

但是也有厂商例外，他们采用直标法，但是不标注单位，光标数字。他们的识别方法如下：

①带极性的电容，容量单位是μF，如 10 表示容量为 10μF，跟上图单位一致，方便记忆；

②当你看到壳子上数字大于 1的没有极性的电容，它的容值单位为 pF，如 57 表示容量为 57pF；

③当你看到壳子上数字小于 1的电容器，其容量单位为 uF,如 0.03 表示容量为 0.03μF；

(2)数码法

在薄膜电容里面，采用数码法目前是最常见的。

数码表示法是用三位数字表示电容器容量大小。

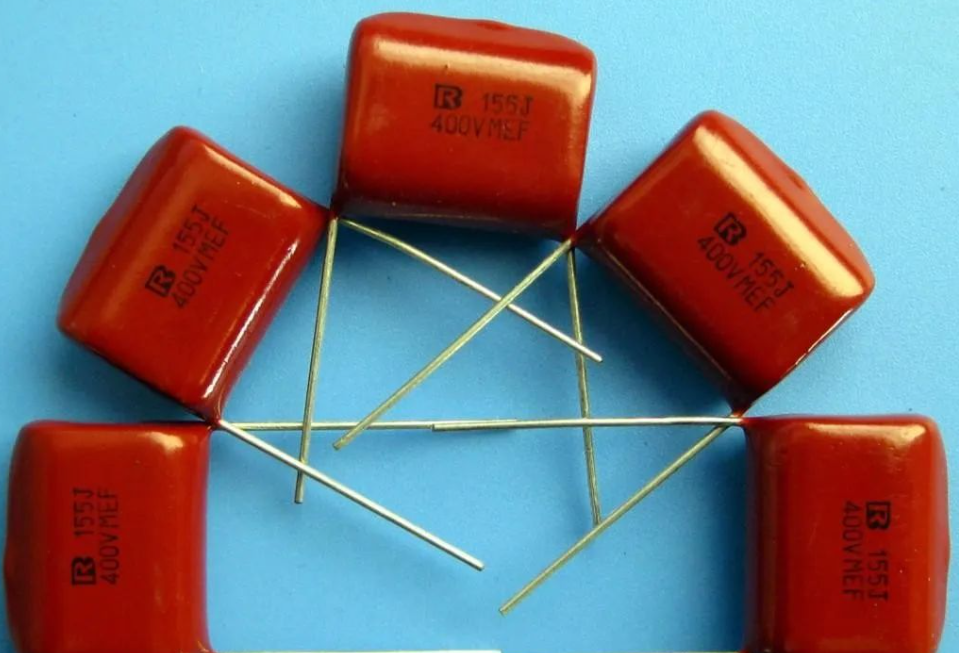

其中前两位数字为是标称容量的有效数字，第三位数字表示有效数字后面零的个数，单位一般是 pF，如155J就表示容量为15x105pF,容量允许误差为±5%；

若第三位数字是“9”时，有效数字应为乘上 10-1 来表示。如 229 就表示容量为 22x10-1pF,即 2.2pF。

(3)符号法

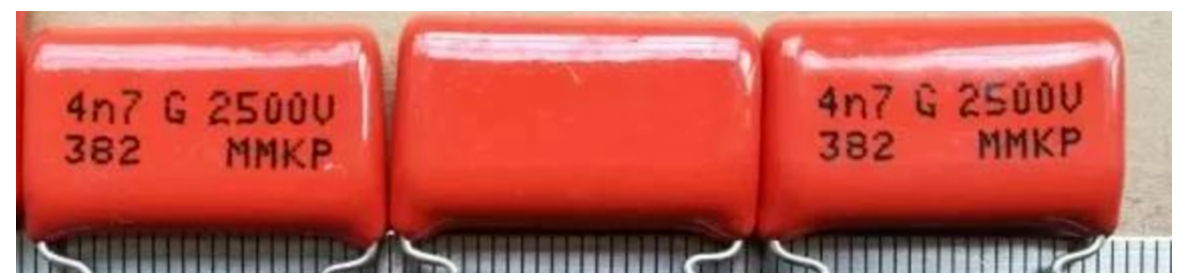

符号法是将容量整数部分标注在容量单位标志符号前面，容量小数部分标注在单位标志符号后面，容量单位符号所占位置就是小数点的位置。如 4n7 就表示容量为 4.7 nF (4700pF), 如下图所示。

2、额定工作电压

额定工作电压也叫耐压，一般会标注在电容表面，如下是 100V 耐压

耐压是指的是电容接入电路以后，长期稳定工作过程中能够承受最大的电压；

需要特别注意的是，使用的过程中不能超过耐压值，否则会发生爆炸，伤及人身安全。

3、绝缘电阻

从这个名字可以看出，大概率是关于绝缘性能的，它的绝缘电阻大小取决于介质的绝缘质量和制造工艺，结构是否达到一定等级。

一般来说，绝缘电阻越大越好，因为电阻越大，漏电流意味着就越小，对人的伤害最小。

4、纹波电流

一般来说，纹波电流指的是直流电流上的没有完全滤波掉的随机性和周期性的杂波信号，通常电容的纹波电流意味着它的电流有效值，由上图我们可以看到，这款电解电容的纹波电流是基于 105℃ 100KHZ 测出来的。

5、温度寿命

每个电容都有它的寿命，电解电容寿命一般可以通过公式推算电子产品寿命，而寿命的两个关键性因素是纹波电流和温度。

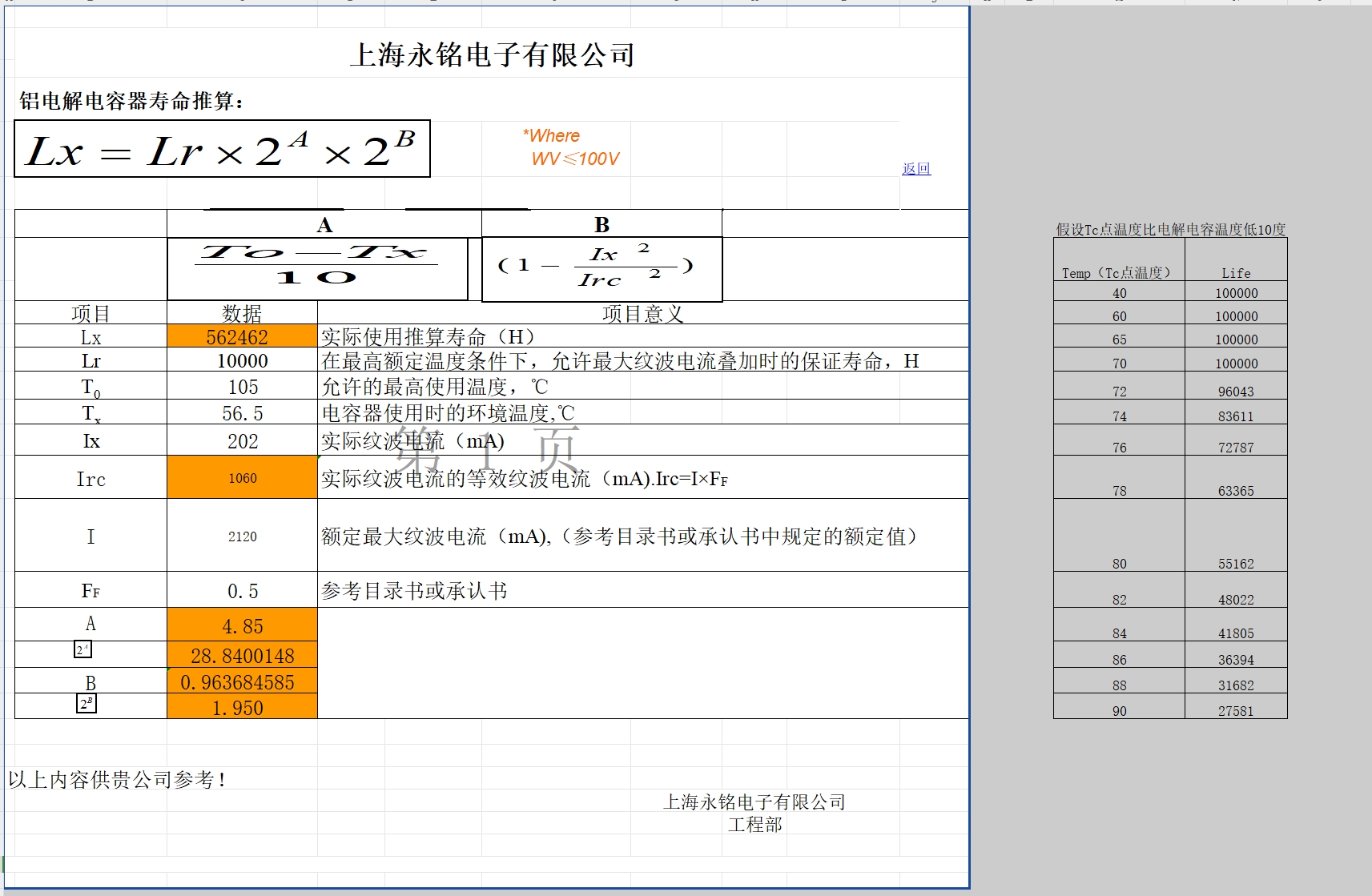

如下图所示，我们可以利用厂商给的计算公式，填入橙色区域的内容，推算我们电子产品的寿命。

好了，今天的文章内容到这里就结束了，希望对你有帮助。
