STM32F4xx引脚复用表

最新推荐文章于 2025-03-11 17:48:30 发布
最新推荐文章于 2025-03-11 17:48:30 发布
阅读量1.7w 收藏 159
点赞数 29
分类专栏： STM32学习笔记 文章标签： stm32
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_45567031/article/details/107745017
版权

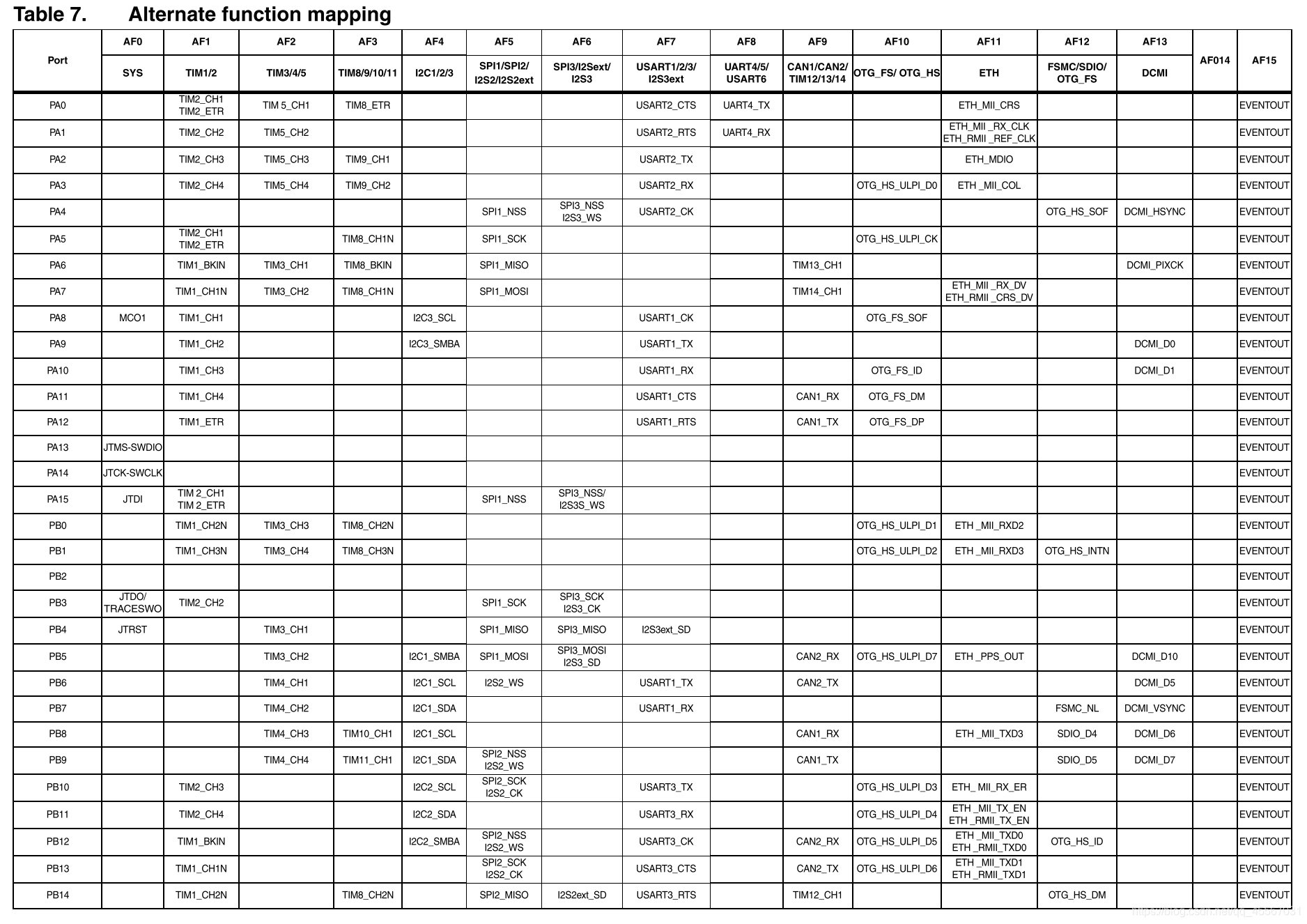

在这里插入图片描述

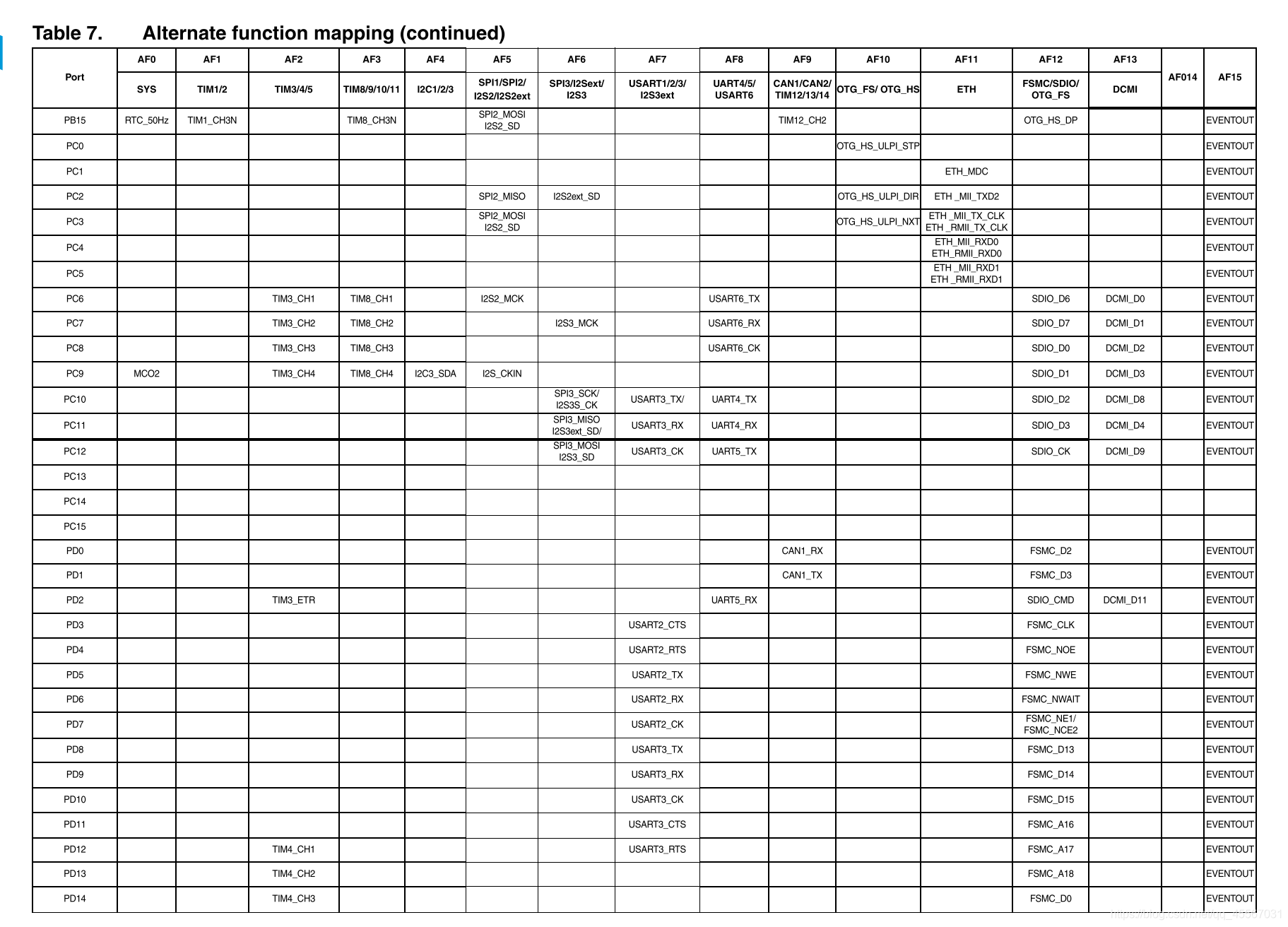

在这里插入图片描述

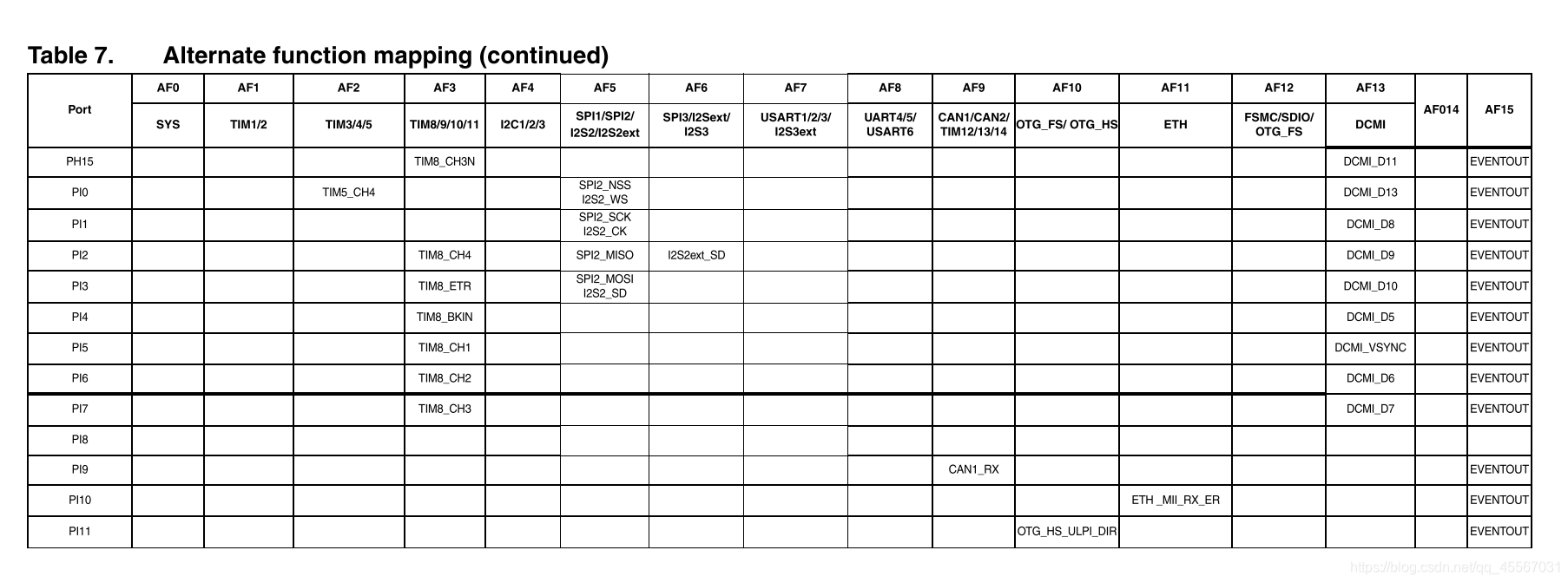

在这里插入图片描述

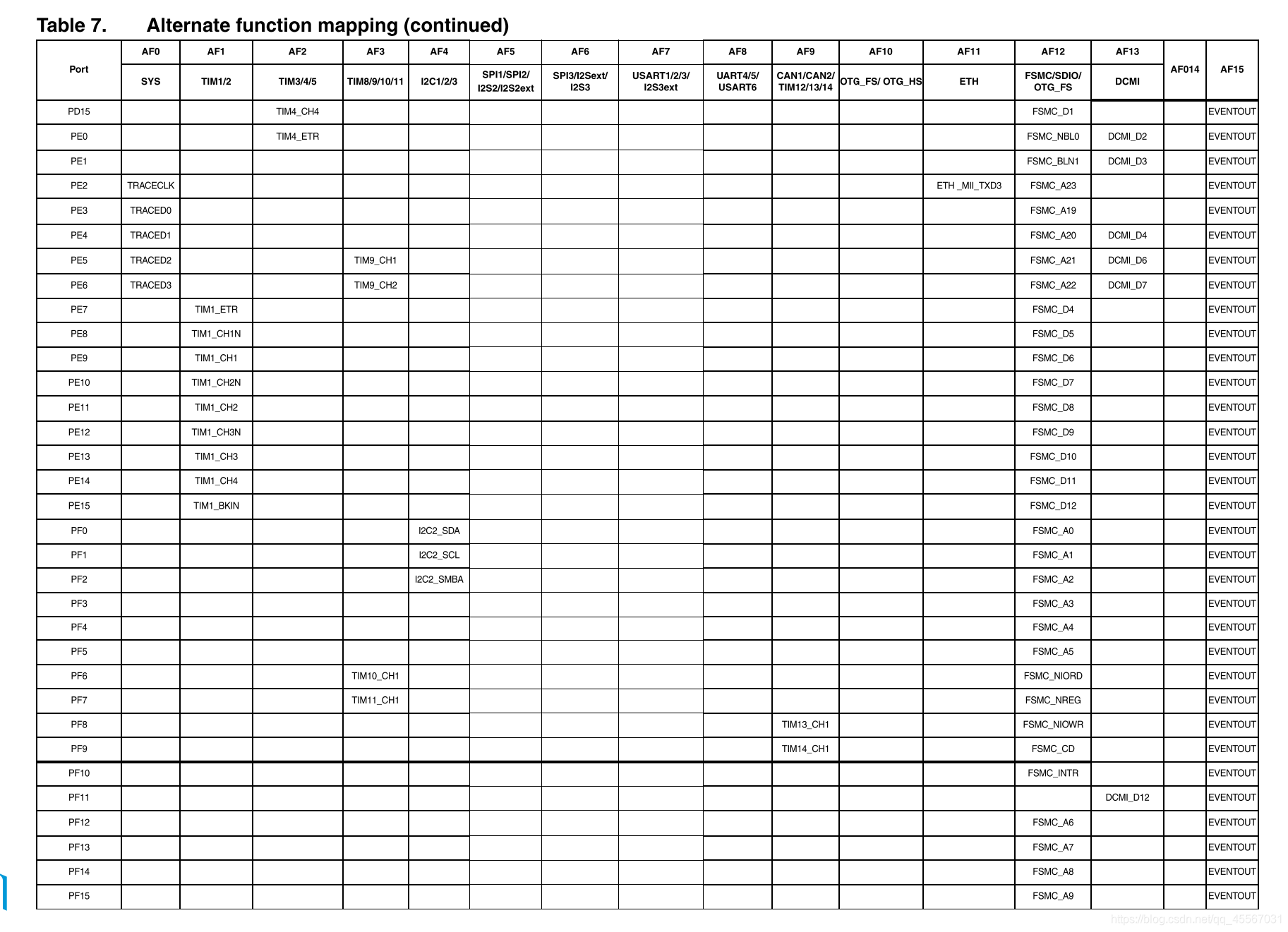

在这里插入图片描述

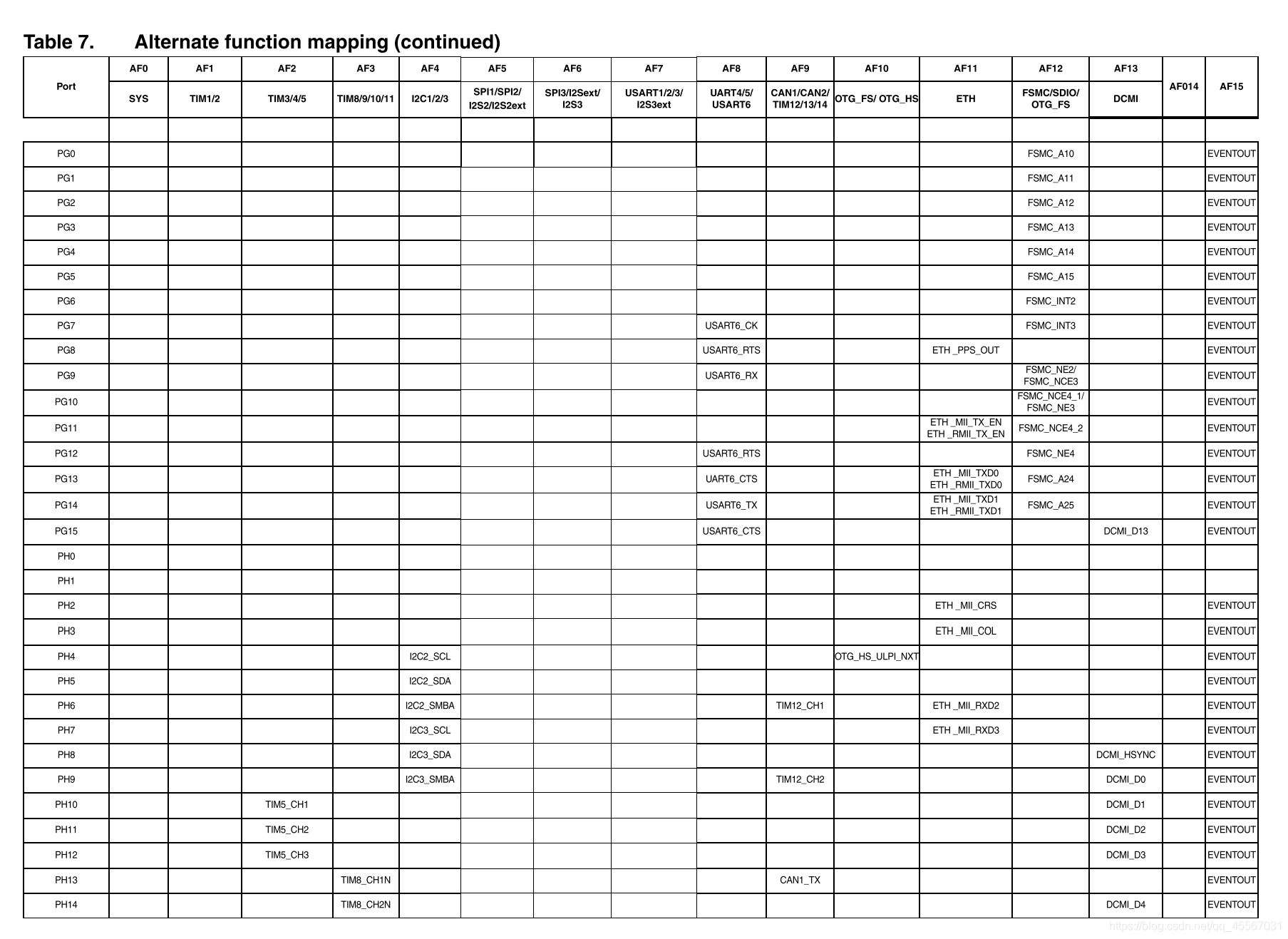

在这里插入图片描述
