三极管放大状态/饱和状态和截止状态如何区分?三极管典型应用电路

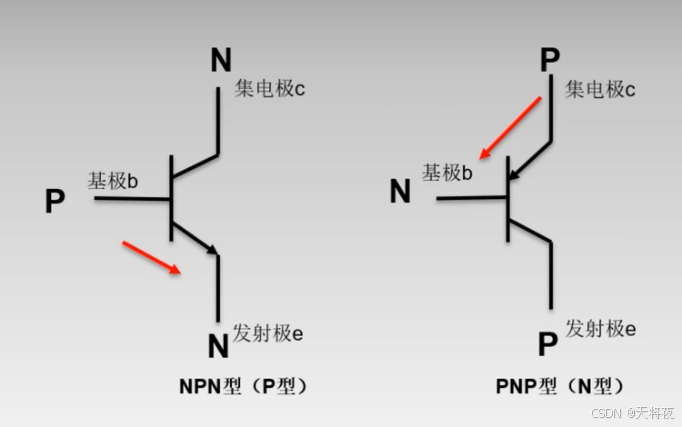

        学习嵌入式必备的电路知识，三极管是我们经常会接触到的，三极管又称晶体三极管，分为基极e、集电极c以及发射极e，其中又分为PNP型以及NPN型，其区分方法有PN法，即通过看三极管的箭头方向来判断，箭头方向通常由P指向N，如下图所示：

三极管有三种工作状态，其判决条件如下：

放大状态：Vc>Vb>Ve

饱和状态：Vb>Ve,Vc<Vb

截止状态：Vb<Ve,Vb<Vc

        其中当三极管处于导通状态，是相对于截止而言的，导通包括放大和饱和状态；判断其是否导通可用附加条件来判断，即基极-发射极的电压大于饱和压降，即P管Vbe>0.7v，N管Vbe>负0.7v，下面以一个三极管典型的应用案例为例分析（PS:参考的原子的三极管驱动蜂鸣器的电路）：

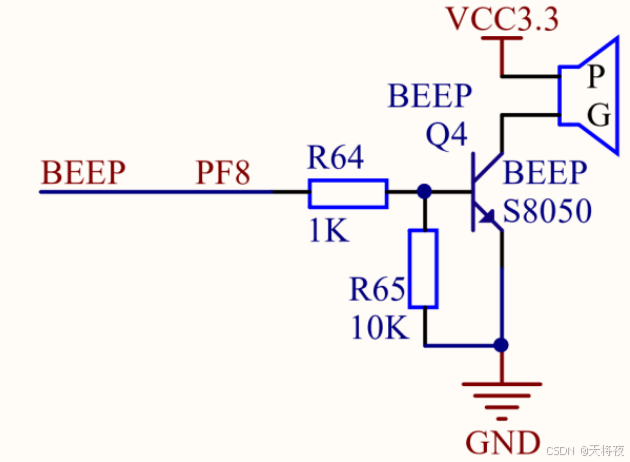

        该电路用一个NPN三极管（S8050）来驱动蜂鸣器，R65主要用于防止因三极管存在寄生电容，导致蜂鸣器出现误发声。驱动信号通过R64和R65间的电压获得，芯片上电时默认电平为低电平，故上电时蜂鸣器不会直接响起。当PF8输出高电平的时候，蜂鸣器将发声，当PF8输出低电平的时候，蜂鸣器停止发声。
