一、实验名称

        三维分析之制作飞行动画

二、实验目的

        掌握三维地形漫游及动画制作的基本方法

三、实验准备

1.数据

0 Path.shp 飞行路线

1 Dtm_tin 地形数据

2 Photo.sid、 topo.sid 地形影像数据

2.软件

ArcGIS10.7

四、实验步骤

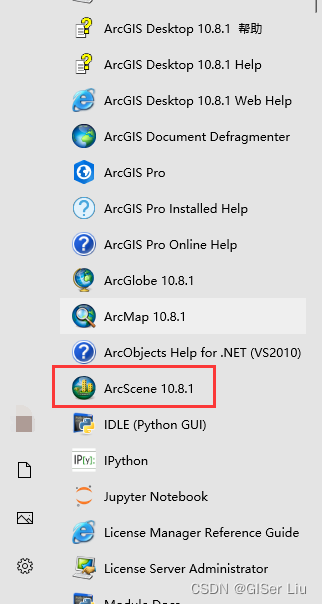

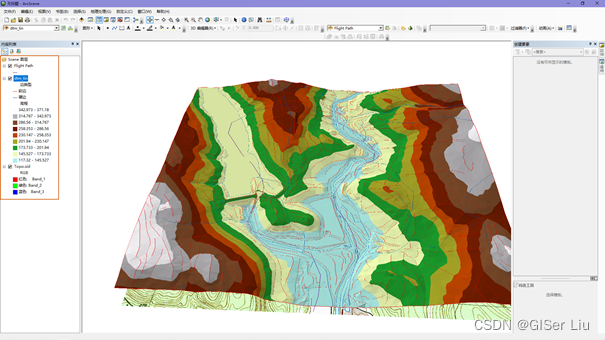

1.打开ArcScene软件，新建ArcScene空白文档，将上述数据导入软件；

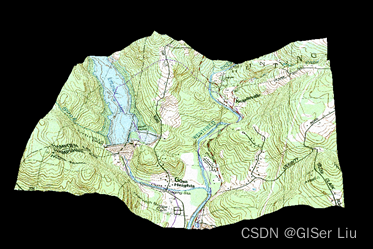

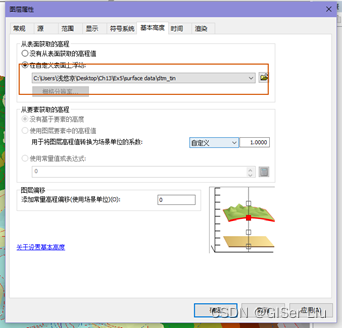

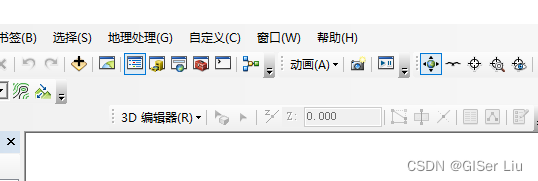

2.右击菜单栏空白处，添加动画工具，我们这里有三种创建动画的方法。我们先对地形影像图进行设置，右击属性>基本高度>浮动在自定义表面，让它在三维模式下显示，同样对路线数据进行相同的设置；

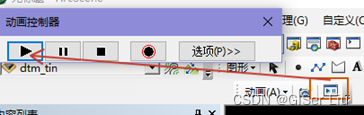

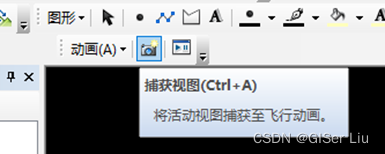

3.方法1：捕获视图，点击动画工具下的捕获视图按钮，每改变三维视图的不同视图状态，就捕获一次视图，类似于flash插入关键帧，根据需要完成后，选择点击动画控制器，播放，即可播放刚才的视图；如果我们需要刚刚的动画，我们可以点击导出，将动画导出为视频；

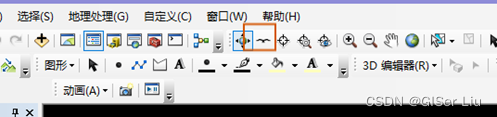

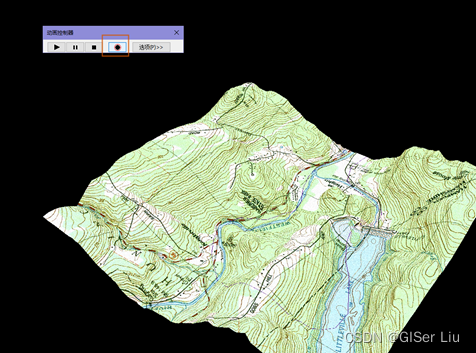

4.方法2，漫游动画，工具栏中有个小鸟形状的漫游按钮，打开动画控制器，选择右上方的录制按钮，然后在视图界面用小鸟漫游按钮漫游三维视图，漫游完成后，再次点击录制按钮停止录制，点击播放，将会播放刚才漫游的动画，动画也可导出为视频，这一过程类似于录屏；

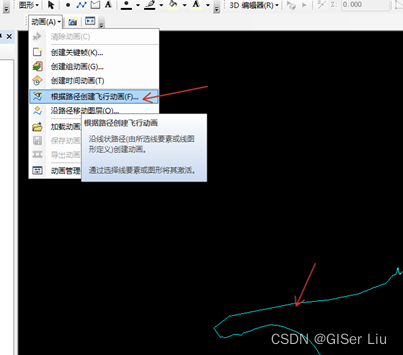

5.方法3，根据飞行轨迹创建飞行动画；首先选择飞行路径图层，再点击根据路径创建飞行动画工具，路径目标选择保持当前目标沿路径移动观察点，点击导入，然后根据需要设置一下其他参数，点击播放，即可播放基于预先设定好的路劲的三维漫游动画，动画同样可导出；











---
