CPU的执行流程

CPU的执行流程

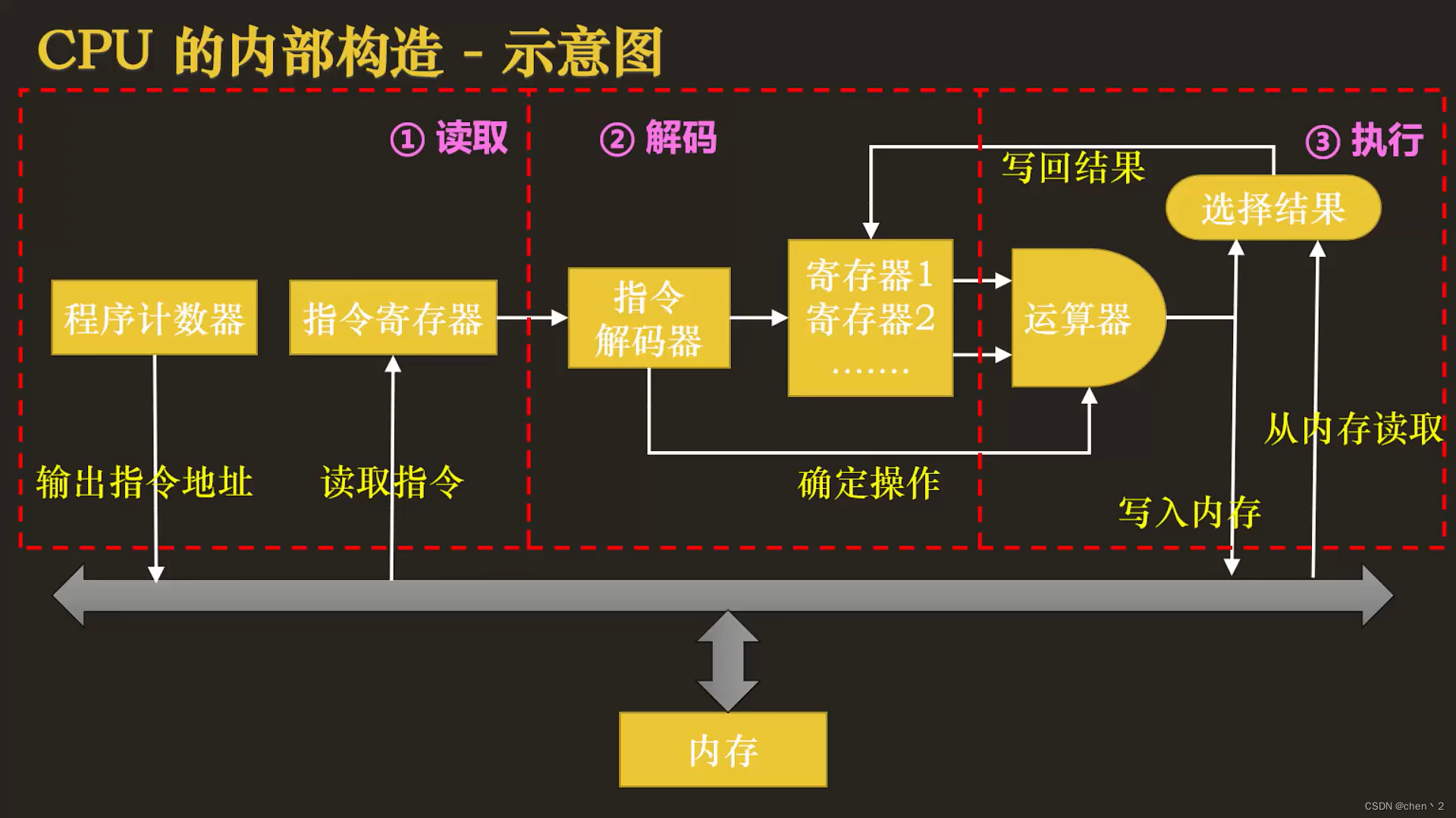

1. 取指令（Instruction Fetch）：CPU 从程序存储器（通常是内存）中获取要执行的下一条指令。这个过程包括以下步骤：
   • CPU 从程序计数器（Program Counter，PC）中获取当前要执行的指令的地址。
   • PC 的值被送入地址总线，用于寻址内存中的指令。
   • 内存中的指令被读取到 CPU 的指令寄存器（Instruction Register，IR）中。
2. 解码指令（Instruction Decode）：获取指令后，CPU 解码指令以确定应该执行什么操作以及如何操作数据。这个过程包括以下步骤：
   • 从 IR 中提取操作码（Opcode），这个操作码标识了指令的类型和要执行的操作。
   • 根据操作码，CPU 确定指令需要哪些寄存器或内存地址的操作数。
3. 执行操作（Execute）：一旦指令被解码，CPU 就会执行相应的操作。这可能涉及对寄存器或内存中的数据进行算术、逻辑或其他操作。一些常见的操作包括：
   • 算术运算：加法、减法、乘法、除法等。
   • 逻辑运算：与、或、非、异或等。
   • 数据传输：将数据从一个位置（寄存器或内存）传输到另一个位置。
   • 分支和跳转：根据条件或无条件地改变程序的执行流程，例如，条件分支指令根据某个条件来选择下一条指令的地址。
4. 写回结果（Write Back）：在执行完指令后，CPU 将执行结果写回到寄存器或内存中，具体取决于指令的性质。这确保了之后的指令可以使用最新的数据。
5. 更新程序计数器（Update Program Counter）：在执行完指令后，CPU 会更新程序计数器的值，以指示下一条要执行的指令的地址。这通常涉及到增加 PC 的值，以便跳转到下一个指令的地址。
6. 重复过程：CPU 会不断地重复上述步骤，取出、解码和执行下一条指令，直到程序结束或发生分支跳转。
