D触发器

同步D触发器

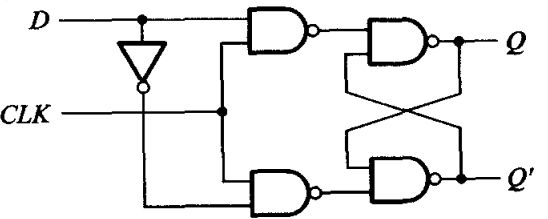

电路结构：
工作原理：
（1）当CLK = 0时，触发器不受D端输入信号的控制。保持原状态不变。
（2）当CLK = 1时，触发器可接受D端输入的信号，其状态翻到和D的状态相同。

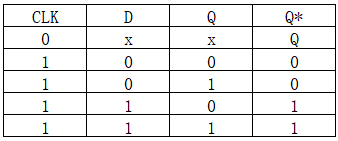

真值表为：
卡诺图(CLK = 1时)：
画卡诺圈化简得：

Q ^* = D

图形符号：

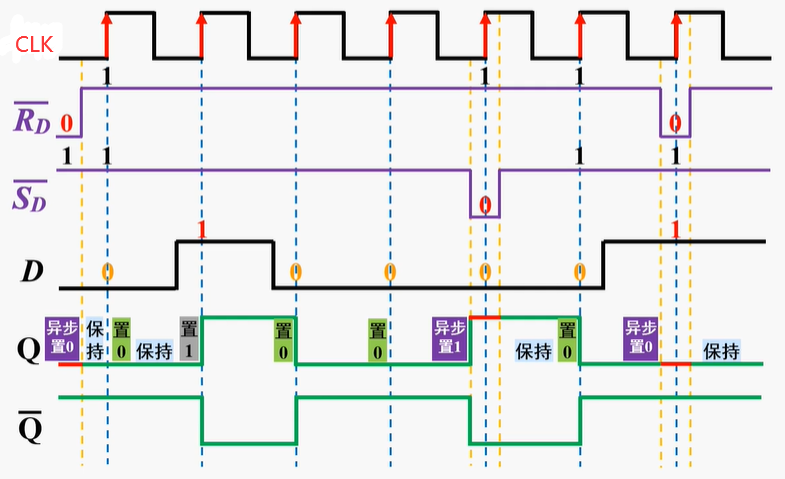

例题：

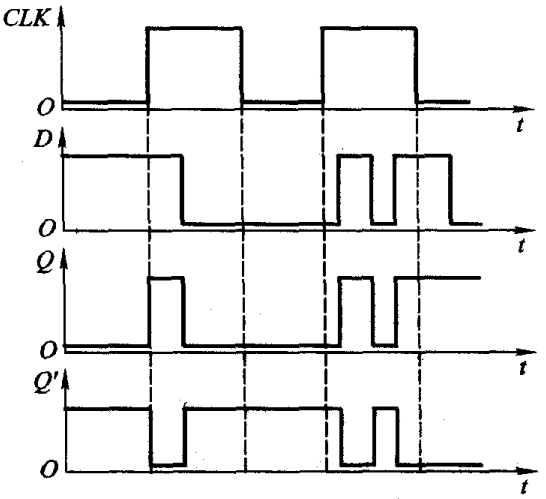

若图所示电平触发D触发器的CLK和输入端D的电压波形如图所给出，试画出Q和Q’端的电压波形。假定触发器的初始状态为Q=0。

同步D触发器的特点
1、时钟电平控制，输入无约束问题，优于同步RS触发器。
2、CLK =1时跟随，下降沿到来时才锁存。
3、仍然存在空翻现象，限制了同步触发器的应用。

边沿D触发器

  边沿触发器（Edge-Triggered Flip-Flop）：只在时钟脉冲CLK的上升沿或下降沿接收输入信号，而在CLK = 1及CLK = 0期间以及CLK非约定边沿，触发器不接收数据，保持原态不变。

上升沿触发

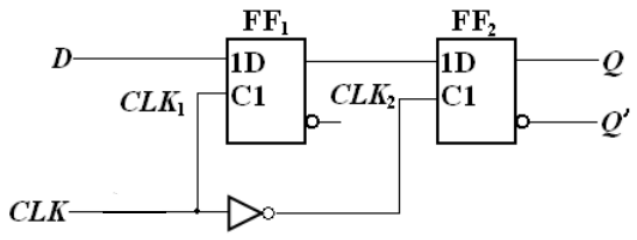

电路组成

工作原理：
主触发器受CLK₁控制，从触发器受CLK₂控制。其中CLK₂ = CLK’₁ = CLK
（1）CLK = 1时，从触发器FF₁不工作，主触发器FF₂工作，从触发器的状态取决于主触发器，输入信号D不起作用。
（2）CLK = 0时，主触发器FF₂不工作，从触发器FF₁工作，主触发器的状态随输入信号D的变化而变化，即：Q_FFT1 = D。
（3）当CLK的上升沿到来时，封锁FF₁，打开FF₂，主触发器锁存CLK = 0时刻的值，使得Q_FF1 = D，在上升沿到来时将该值送入从触发器，使得Q = D，$\overline{Q}$ = $\overline{D}$

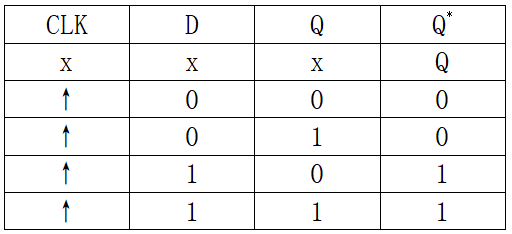

真值表为：

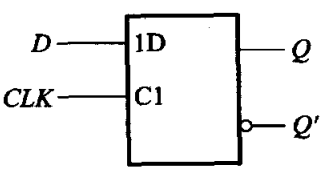

图形符号：

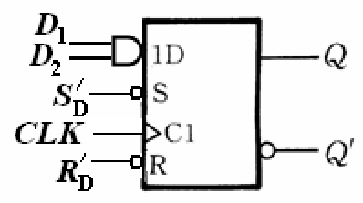

维持阻塞边沿触发器（集成芯片推荐74LS74）

下降沿触发

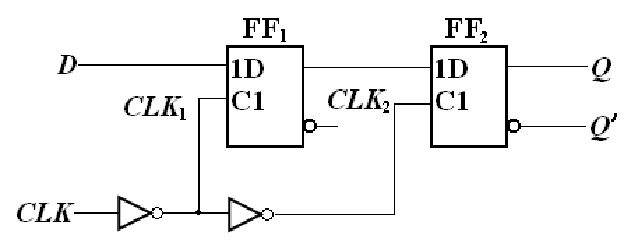

电路结构

工作原理：
主触发器受CLK₁控制，从触发器受CLK₂控制。其中CLK₁ = CLK’₂ = CLK
（1）CLK = 0时，从触发器FF₁不工作，主触发器FF₂工作，从触发器的状态取决于主触发器，输入信号D不起作用。
（2）CLK = 1时，主触发器FF₂不工作，从触发器FF₁工作，主触发器的状态随输入信号D的变化而变化，即：Q_FFT1 = D。
（3）当CLK的下升沿到来时，封锁FF₁，打开FF₂，主触发器锁存CLK = 1时刻的值，使得Q_FF1 = D，在下降沿到来时将该值送入从触发器，使得Q = D，$\overline{Q}$ = $\overline{D}$

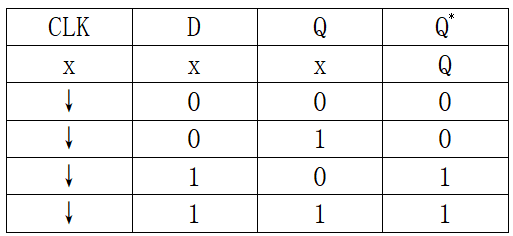

真值表为：

图形符号：

边沿D触发器的特点
1、CP的上升沿（正边沿）或下降沿（负边沿）触发。
2、抗干扰能力极强，解决了同步触发器的“空翻”
现象。
3、功能太少，只有置1、置0功能。
