T触发器和T‘触发器

T触发器

T触发器是根据T端输入信号的不同，在时钟脉冲CLK(CP)作用下具有翻转和保持功能的电路。

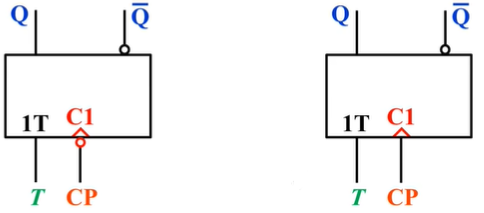

逻辑符号：
当下降沿有效时：

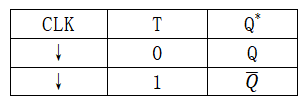

真值表为
化简真值表：

特征方程为

Q ^* = T $\overline{Q}$ + Q $\overline{T}$ = T⊕ Q

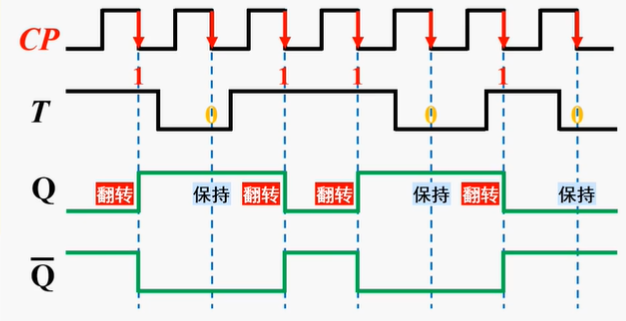

例题：
设边沿T触发器初始状态为0，试对应输入波形画出Q和可的波形。（下降沿有效）

T’触发器

T’触发器是指每输入一个时钟脉冲CLK（CP）时，状态变化一次的电路。它实际上是T触发器的翻转功能，即令T=1。

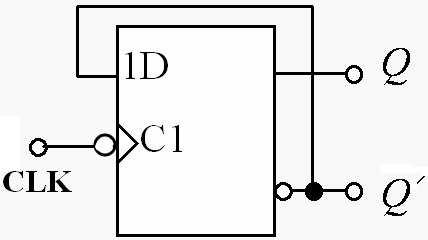

逻辑符号：

特性表：

即：特征方程为：

Q ^* = $\overline{Q}$ (CLK ↓)

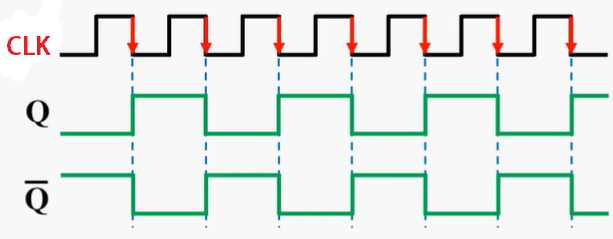

例题：
设边沿T’触发器初始状态为0，试画出Q和Q的波形。（↓有效）

T’触发器实际上是一个“二分频器”，Q的周期是CLK的2倍，频率则是CLK的1/2。
