格雷码与二进制码的相互转换（verilog）

1.什么是格雷码？

        格雷码是由弗兰克·格雷于1953年发明的，最初是以发明专利的形式出现。格雷码的主要特点是相邻编码值中只有一个比特发生变化（任意两个相邻的代码只有一位二进制数不同），另外由于最大数与最小数之间也仅一位数不同，即“首尾相连”，因此又称循环码或反射码。

        在数字系统中，常要求代码按一定顺序变化。例如，按自然数递增计数，若采用8421码，则数0111变到1000时四位均要变化，而在实际电路中，4位的变化不可能绝对同时发生，则计数中可能出现短暂的其它代码（1100、1111等）。在特定情况下可能导致电路状态错误或输入错误。使用格雷码可以避免这种错误。（来源百度百科）

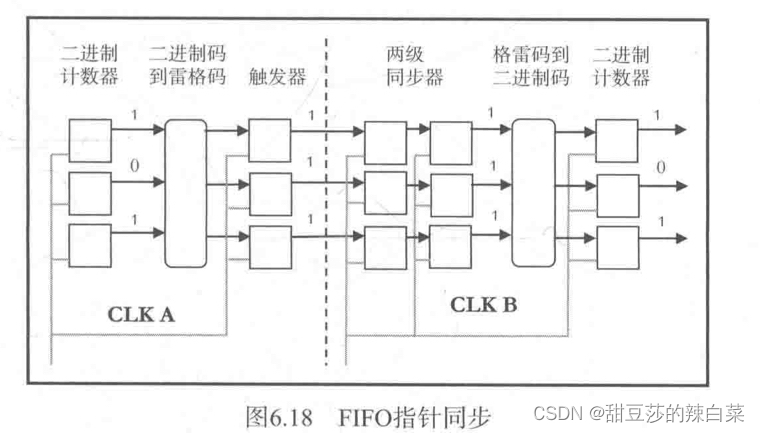

        这些特点使得格雷码有着非常广泛的应用，比如在数字电路设计中被应用于两个不同时钟域的异步fifo中，此时单比特翻转的特性就变得极为重要，如下图所示（图片来源于verilog高级数字系统设计技术与实例分析）。

2.二进制转换为格雷码

2.1转换方法

        保留二进制码的最高位作为格雷码的最高位，而次高位格雷码的值为二进制的高位与次高位想异或的结果。如下链接里面有更为直观的图片，便于理解：格雷码与二进制的转换_格雷码与二进制码的互转_探花郎K的博客-CSDN博客

2.2 二进制转格雷码代码和仿真设计

设计源码

module btgray#(parameter PTR = 8)(
input   [PTR-1:0] binary_value,
output  [PTR-1:0] gray_value
    );
genvar i;
generate
    for(i=0;i<(PTR-1);i=i+1) begin
        assign gray_value[i] = binary_value[i]^binary_value[i+1];
    end
endgenerate
       assign gray_value[PTR-1] = binary_value[PTR-1];

endmodule

testbench编写

`timescale 1ns / 1ps
module tb_btgray(    );
reg [7:0] binary_value;
wire [7:0] gray_value ;
initial begin
binary_value = 'b0;
#100;
binary_value = 8'b11001010;

end

btgray u_tbgray(
.binary_value(binary_value),
.gray_value(gray_value)
);
endmodule

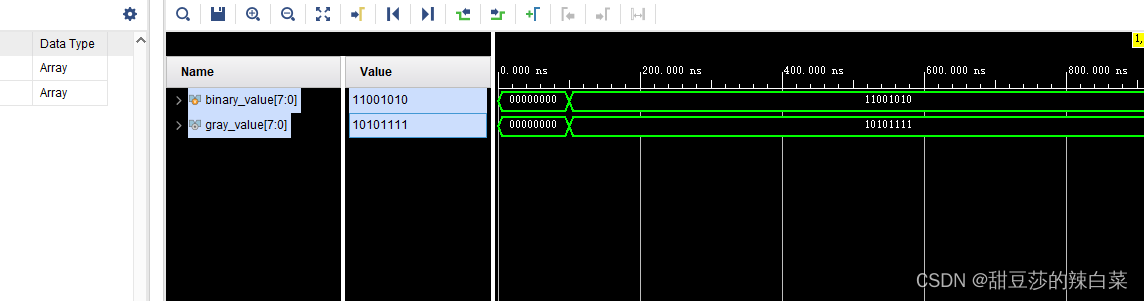

仿真波形

3.格雷码转换为二进制

3.1转换方法

        同样是保留格雷码的最高位作为二进制码的最高位，而次高位二进制码的值为高位二进制码与次高位格雷码异或的值。

3.2格雷码转二进制代码和仿真设计

设计源码

module graytb#(parameter PTR = 8)(
input  [PTR-1:0] gray_value,
output [PTR-1:0] binary_value
 );
 genvar i;
 generate
 for(i=0;i<(PTR-1);i=i+1)
    begin
        assign binary_value[i] = binary_value[i+1]^gray_value[i];
    end
 endgenerate
        assign binary_value[PTR-1] = gray_value[PTR-1];
endmodule

testbench编写

module tb_grayt();
reg [7:0] gray_value;
wire [7:0] binary_value;
initial begin
gray_value ='b0;
#100;
gray_value = 8'b10011100;
end
graytb u_graytb(
.gray_value(gray_value),
.binary_value(binary_value)
);
endmodule

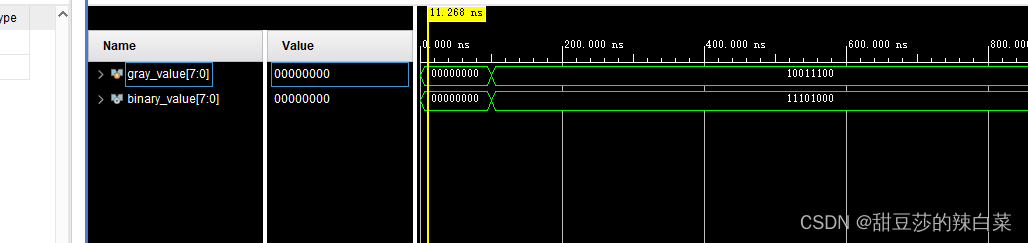

仿真波形
