verilog实现格雷码（Gray Code）与二进制编码转换

此博客为个人博客，不涉及商业用途，仅提供学习参考，内容均来自个人原创以及互联网转载和摘录。
此博客上带有原创标识的文章、图片、文件等，未经本人允许，不得用于商业用途以及传统媒体。
本文首发于CSDN，版权所有，禁止转载。
如需转载，请在评论区留言或私信申请，经同意后可转载，否则属于侵权行为。

原博客链接：https://blog.csdn.net/qq_38305370
原博主昵称：城外南风起
————————————————

格雷码（Gray Code）相邻的2个数值之间只会有一位发生变化，其余各位都相同。在异步FIFO中，跨时钟域传输读写指针会使用格雷码，从而大幅降低亚稳态概率，具体原因可以参考我的文章《跨时钟域传输的黄金搭档：异步FIFO与格雷码》。

格雷码的原理和编码方式可参考[1]。

本文以3bit数据为例。

二进制码转格雷码

代码：

module bin2gray(
	input [2:0] bin,
	output [2:0] gray
	);

    reg[2:0] gray,temp;

    always @(*) begin
        temp = (bin >> 1);
        gray[2] = bin[2];
        gray[1:0] = temp[1:0] ^ bin[1:0];
    end

endmodule

格雷码转二进制码

代码：

module gray2bin(
	input [2:0] gray,
	output [2:0] bin
	);
        assign  bin[2] = gray[2];

    generate
    genvar i;
        for(i=0;i<2;i=i+1) begin:g2b
            assign bin[i] = gray[i]^bin[i+1];
        end
    endgenerate

endmodule

testbench

代码：

`timescale 1ns / 1ps

module bin2gray_tb();
  reg [2:0] bin_data;
  wire [2:0] gray_data;
  wire [2:0] out;

  initial
	  begin
	      bin_data = 0;

	      #200 $stop;
	  end

  always #10 bin_data = bin_data + 1;


  bin2gray bin2gray0(
                    .bin(bin_data),
                    .gray(gray_data)
                );
  gray2bin gray2bin0(
                    .bin(out),
                    .gray(gray_data)
                );

endmodule

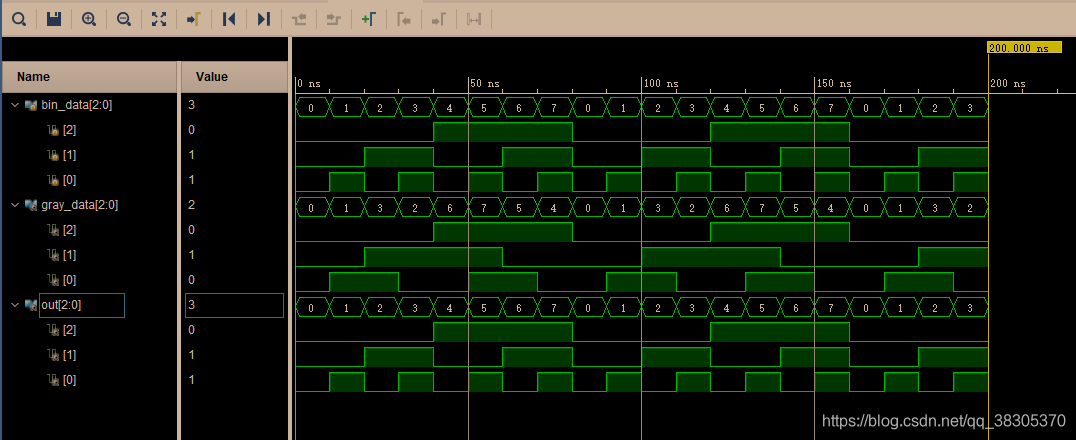

仿真波形
