STM32——毕设冷链物流监测系统

功能设计

以STM32F103芯片最小系统作为主控，实现自动监测、手动控制和阈值设定功能。
1、自动监测模式下：
实现温湿度、光线强度、震动强度的数值采集与监控，通过设定阈值进行智能控制降温、加湿、遮光与报警。智能自动监控冷链运输途中的环境变化，实现冷链降温、补充环境湿度和遮光操作。
2、手动控制模式下：
通过按键实现对降温、加湿和遮光的开关操作。
3、阈值控制模式下：
实现对初始温湿度阈值进行重新设定，调整阈值大小。

该物流检测系统能实现功能有：
传感器采集：
1、运用温湿度传感器，采集当前核酸环境的温度、湿度数值。
2、运用光敏传感器，采集当前的核酸环境的光线影响。
3、运用震动传感器，采集运输状态震动强度。
智能控制：
1、当检测到当前运输的温度高于设定的温度数值时，开启蜂鸣器警报，并且开启冷链进行降温。
2、当检测到当前运输的湿度低于设定的湿度环境时，开启蜂鸣器警报，并且通过加湿器加湿进行补充环境湿度。
3、当检测到剧烈震动时，开启蜂鸣器警报提示。
4、当检测到当前光线环境的光线较强时，开启蜂鸣器警报，并且进行遮光处理。
按键控制：
1、采用按键进行功能模式切换，设置温度、湿度阀值数值，同时控制降温、加湿、遮光操作。
OLED液晶显示屏：
1、显示功能模式界面。
2、显示当前运输环境数据，包括温度、湿度、光照等数据显示。

硬件选择

STM32F103C8T6开发板最小系统
温湿度传感器 DHT11
光敏电阻传感器
高灵敏震动传感器
步进电机28BYJ48
排风扇模块
加湿器模块+1路继电器
蜂鸣器
0.96寸OLED显示屏

模块引脚分配表

温湿度传感器	VCC—>3.3V DAT—>PA1 GND—>GND
光敏传感器	AO—>PA0 DO—PC15 GND—GND VCC—>3.3V
震动传感器	DO—PA4 GND—GND VCC—3.3V
步进电机	VCC—5V GND—GND IN1—B3 IN2—B4 IN3—B5 IN4—B6
排风扇	VCC—5V GND—GND A—PA11 B—PA8
加湿器+继电器	VCC—5V GND—GND NC+—5V NC-—GND IN1—PA7 COM—电源5V NC1—加湿器的5V
蜂鸣器	PB0
KEY1	PB15
KEY2	PB10
KEY3	PB11
降温	PB14
加湿	PB13
遮光	PB12

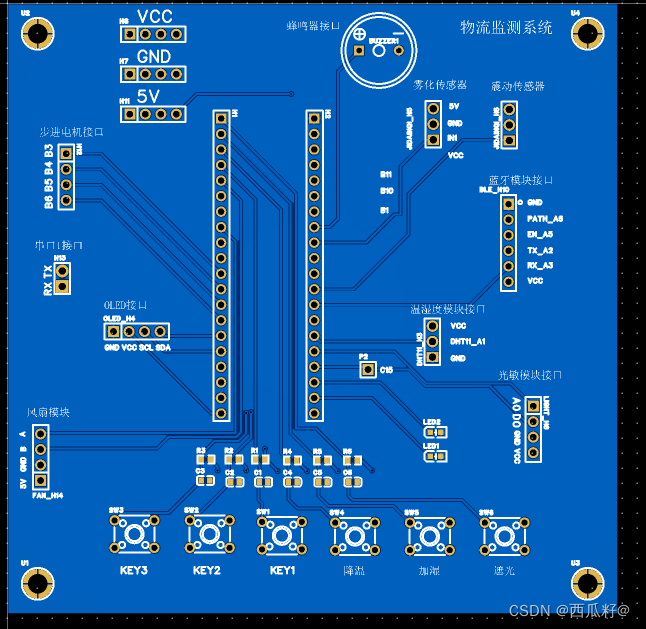

引脚连接原理图和PCB绘制

底板接线图：

使用逻辑功能说明

1、oled显示三种功能界面，分为物流监测系统（自动监测模式）、手动操作（手动操作模式）和阈值设置（阈值操作模式）。通过KEY1按键进行控制切换，按键每按一下进制功能切换。
2、物流监测系统模式下，通过采集的数据与设定阈值的比较自动进行相应降温、加湿和遮光操作。
3、手动操作模式下，通过降温、加湿、遮光三个按键进行开关控制。
4、阈值设置模式下，通过KEY2和KEY3两个按键进行实现阈值大小改变，刚进入阈值设置模式，T-Val和H-Val的两个数组是不会闪烁的，当KEY2按下第一下T-Val的阈值进行闪烁表示设置当前阈值的加，当KEY2按下第二下H-Val的阈值进行闪烁表示设置当前阈值的加，当KEY2按下第三下T-Val的阈值进行闪烁表示设置当前阈值减，当KEY2按下第四下H-Val的阈值进行闪烁表示设置当前阈值的减。阈值进行闪烁按键KEY3就可以控制阈值的加减，从而调整阈值大小。

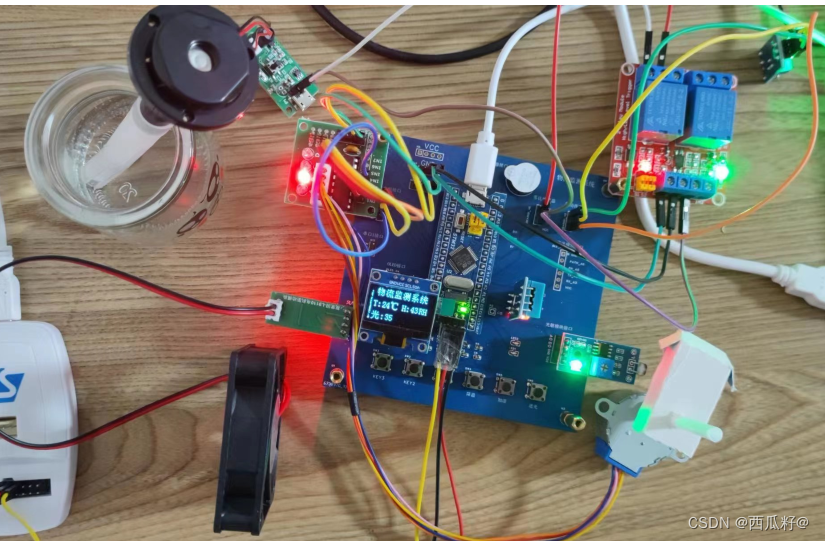

产品展示
