STM32——毕设基于STM32的室内安防控制系统

设计内容与研究

以单片机STM32f103C8T6为控制核心，通过LCD1602、温湿度传感器、烟雾传感器、人体红外感应传感器、SIM900A短信无线数据传输模块、蜂鸣器报警等部分协作实现室内安防控制系统。
室内安防控制系统，其功能如下:
1.高低温预警功能。
2.烟雾报警功能。
3.人员闯入监测预警功能。
4.蜂鸣器报警模块，当指纹识别出现错误时，蜂鸣器会进行三次报警。
5.数据显示功能，通过显示屏实时显示监测数据。
6.无线传输模块，监测到有危险发生将危险情况发送至指定终端设备。
私信，接嵌入式专业毕设，打赏（最低30缘）后私信可发源码、原理图和PCB，可以提供技术支持（看打赏情况） 。

本室内安防控制系统通过STM32F103C8T6单片机为核心控制器，结合多种传感器和模块，实现了高低温预警、烟雾报警、人员闯入监测、蜂鸣器报警、数据显示和无线传输等功能。系统硬件设计合理，软件设计模块化，具有良好的可扩展性和稳定性，能够有效保障室内环境的安全。

硬件总体设计简介

本室内安防控制系统以STM32F103C8T6单片机为核心控制器，结合多种传感器和模块，实现环境监测、报警和数据传输功能。系统硬件设计主要包括以下几个部分：
主控模块：
STM32F103C8T6：作为系统的核心控制器，负责数据处理、逻辑控制和各模块的协调工作。该单片机具有丰富的外设接口和较高的处理能力，适合多任务处理。
显示模块：
LCD1602：用于实时显示温湿度、烟雾浓度等监测数据，方便用户直观了解当前环境状态。
传感器模块：
温湿度传感器：用于监测室内环境的温度和湿度，当温度或湿度超出预设范围时，触发高低温预警功能。
烟雾传感器：用于检测空气中的烟雾浓度，当浓度超过安全阈值时，触发烟雾报警功能。
人体红外感应传感器：用于检测是否有人员闯入，当检测到异常移动时，触发人员闯入监测预警功能。
报警模块：
蜂鸣器：用于在系统检测到异常情况（如指纹识别错误、烟雾报警、人员闯入等）时发出报警声。当指纹识别错误时，蜂鸣器会进行三次报警提示。
无线通信模块：
SIM900A短信模块：用于在系统检测到危险情况（如烟雾报警、人员闯入等）时，通过短信将报警信息发送至指定的终端设备（如手机），实现远程报警功能。
电源模块：
为整个系统提供稳定的电源供应，确保各模块正常工作。

软件总体设计简介

系统的软件设计基于STM32F103C8T6单片机，采用模块化设计思想，主要实现以下功能：
数据采集与处理：
通过温湿度传感器、烟雾传感器和人体红外感应传感器实时采集环境数据，并对数据进行处理和分析，判断是否超出预设的安全阈值。
高低温预警功能：
当温度或湿度超出预设范围时，系统通过LCD1602显示预警信息，并通过蜂鸣器发出报警声。
烟雾报警功能：
当烟雾传感器检测到烟雾浓度超过安全阈值时，系统通过LCD1602显示报警信息，蜂鸣器发出报警声，并通过SIM900A模块发送报警短信至指定终端设备。
人员闯入监测预警功能：
当人体红外感应传感器检测到异常移动时，系统通过LCD1602显示预警信息，蜂鸣器发出报警声，并通过SIM900A模块发送报警短信至指定终端设备。
蜂鸣器报警功能：
当指纹识别出现错误时，系统控制蜂鸣器进行三次报警提示。
数据显示功能：
通过LCD1602实时显示当前的温湿度、烟雾浓度等监测数据，方便用户随时了解环境状态。
无线传输功能：
当系统检测到危险情况（如烟雾报警、人员闯入等）时，通过SIM900A模块将报警信息以短信形式发送至指定的终端设备，实现远程报警功能。
主控程序流程：
系统上电后，初始化各模块，进入主循环。在主循环中，系统不断采集传感器数据，进行判断和处理，并根据判断结果执行相应的报警和显示操作。

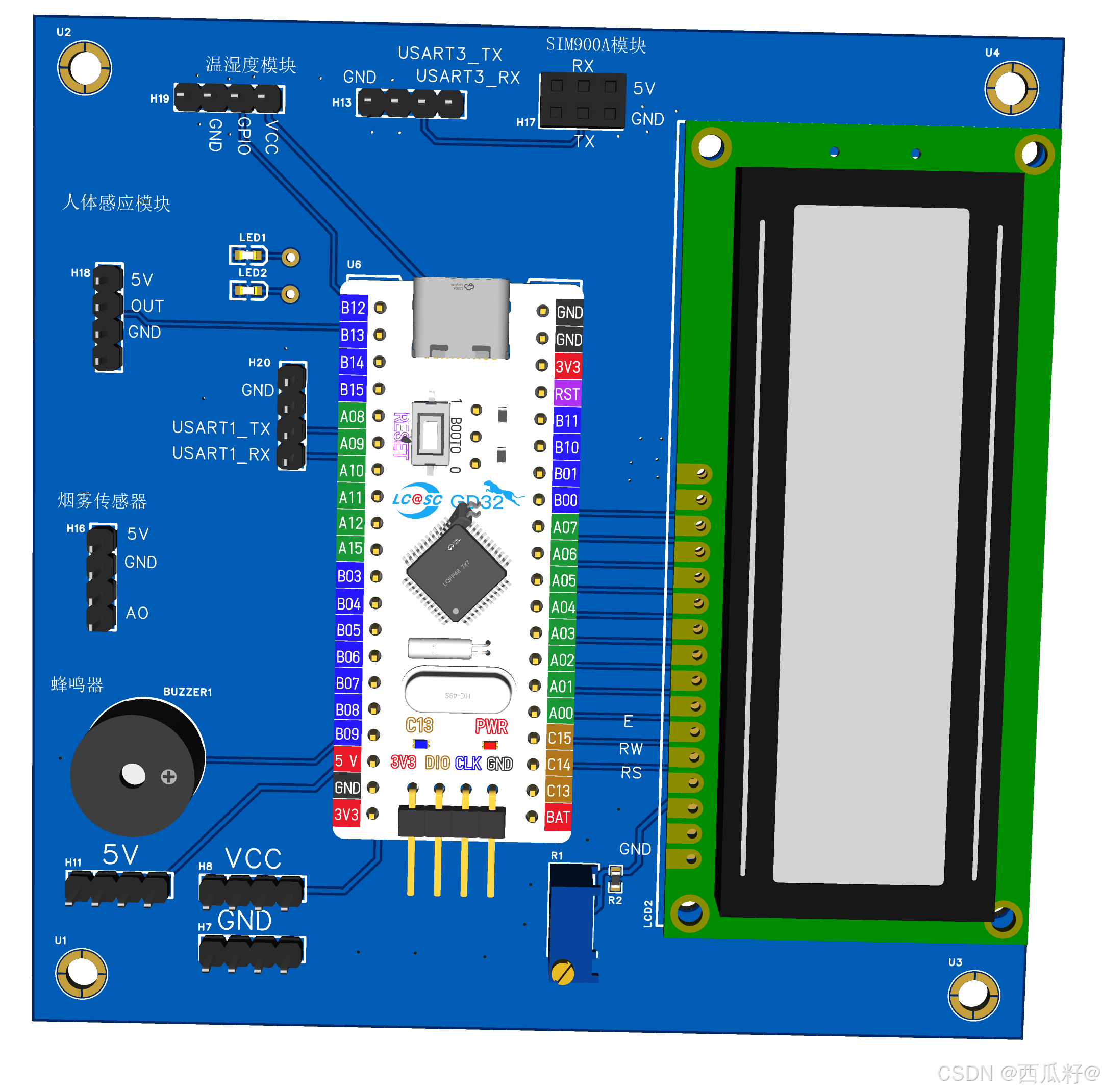

PCB设计3D图

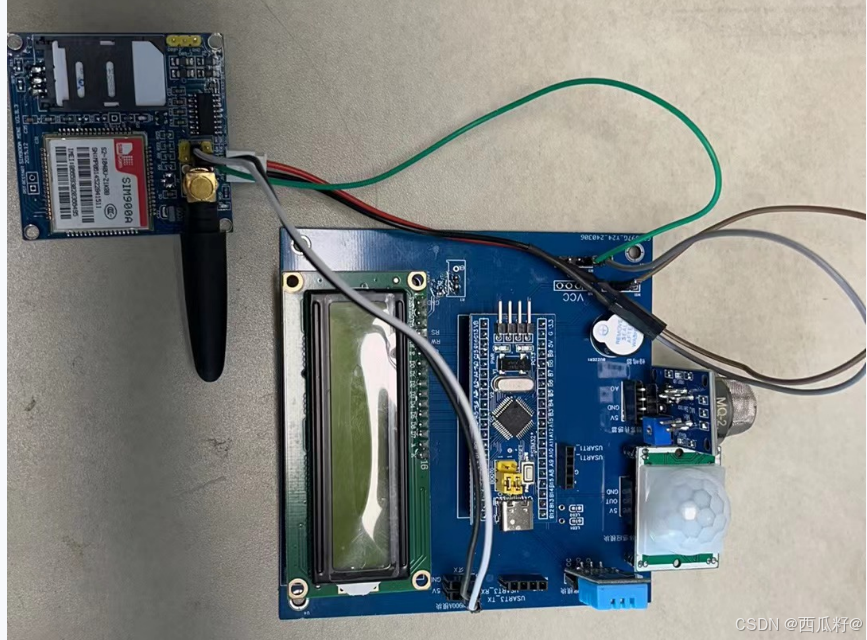

产品展示

室内安防控制系统
