Altium Designer 24铺铜过孔无法全连接的问题

最新推荐文章于 2025-04-07 11:35:43 发布
最新推荐文章于 2025-04-07 11:35:43 发布
阅读量2.5k 收藏 9
点赞数 9
文章标签： 嵌入式硬件 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_45862829/article/details/140183538
版权

（ 低血压的都来用ad吧画板 ，太让人升血压了）

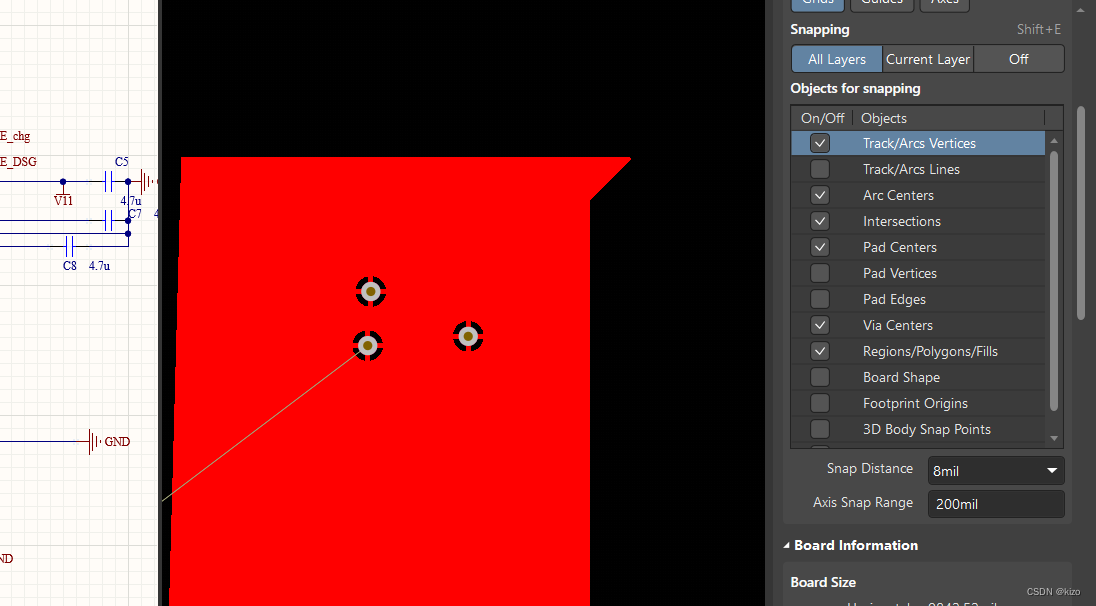

需要在铜块上打过孔，过孔需要全连接,结果打过孔的时候发现过孔是这种十字连接
在这里插入图片描述

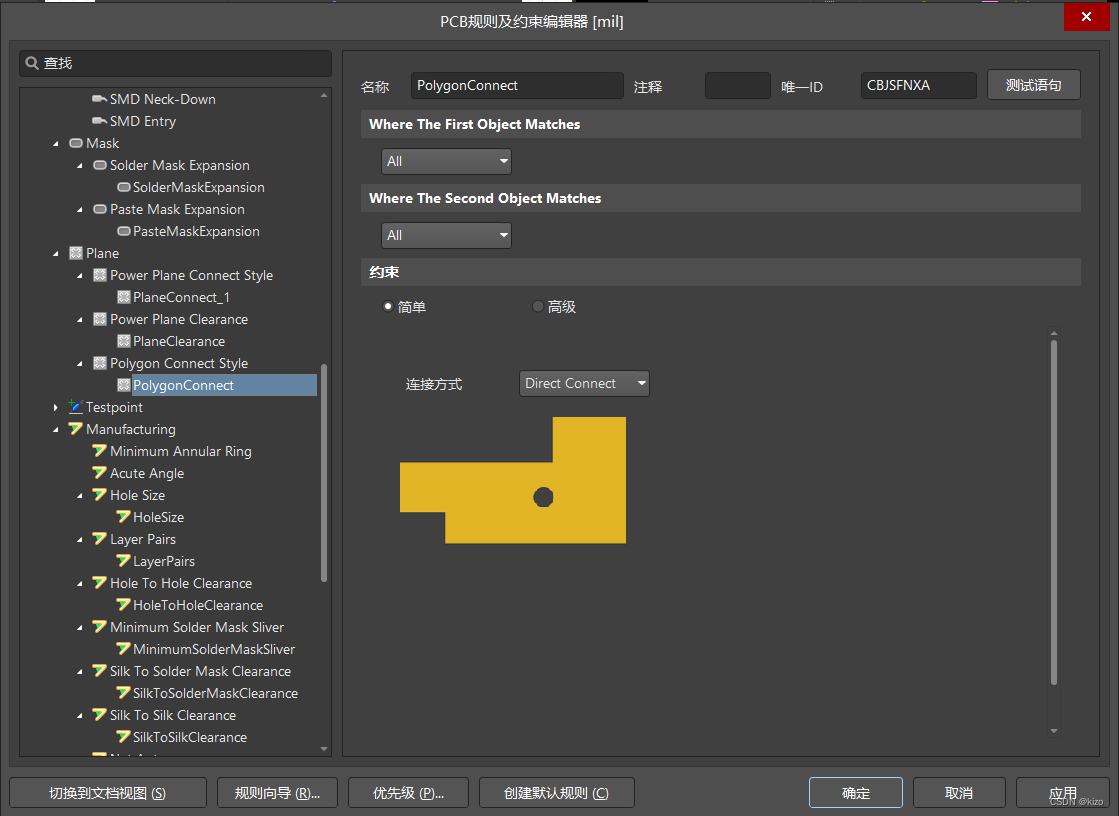

这还不简单，直接设置规则直接改

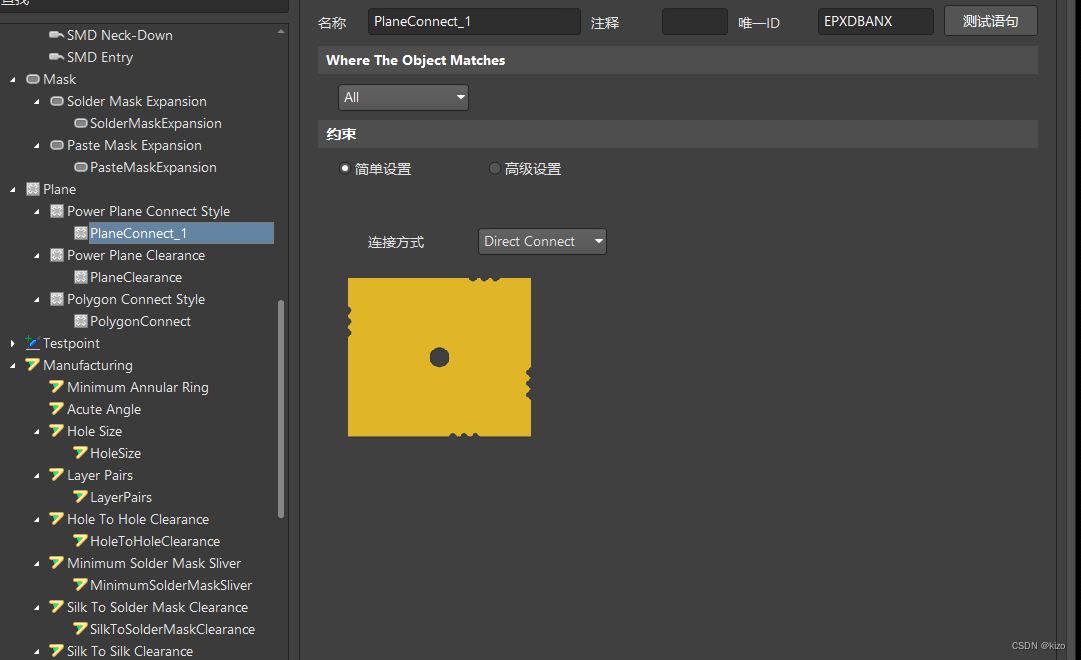

在这里插入图片描述
在这里插入图片描述
直接应用确认，重新铺铜。然后开始升血压
接下来不管是怎么设置过孔还是十字型连接。
规则都被我删了不知道多少遍

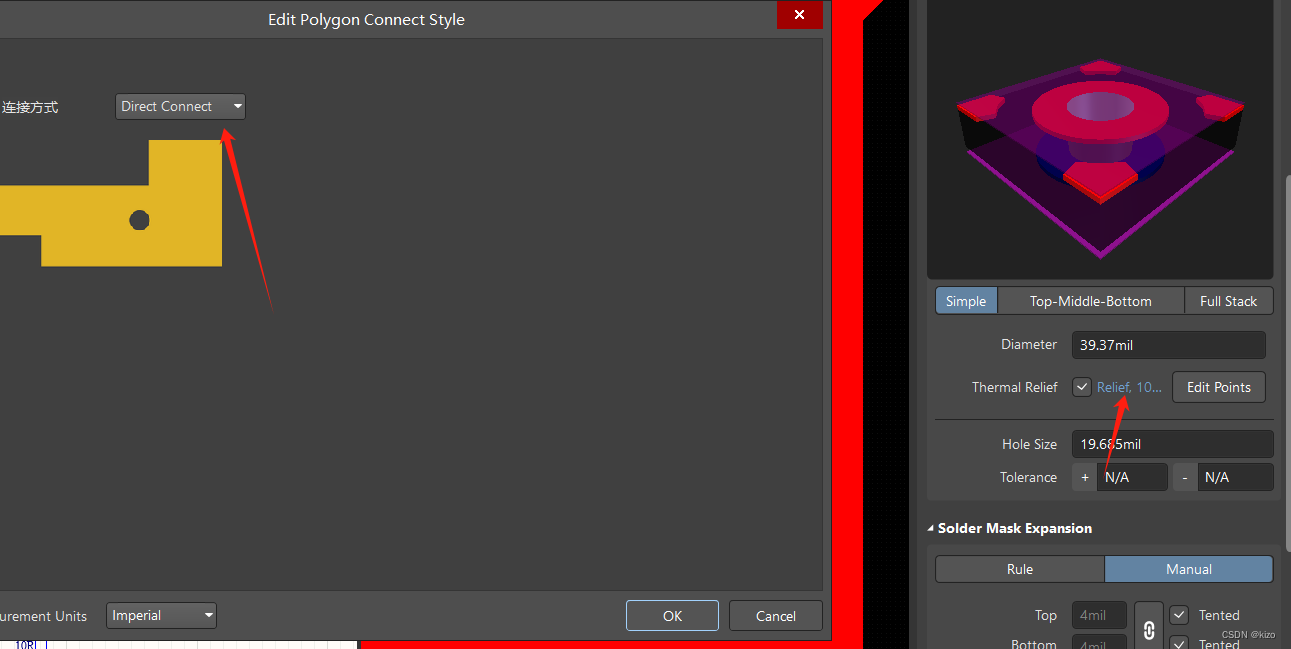

偶然发现对过孔设置可以全连接

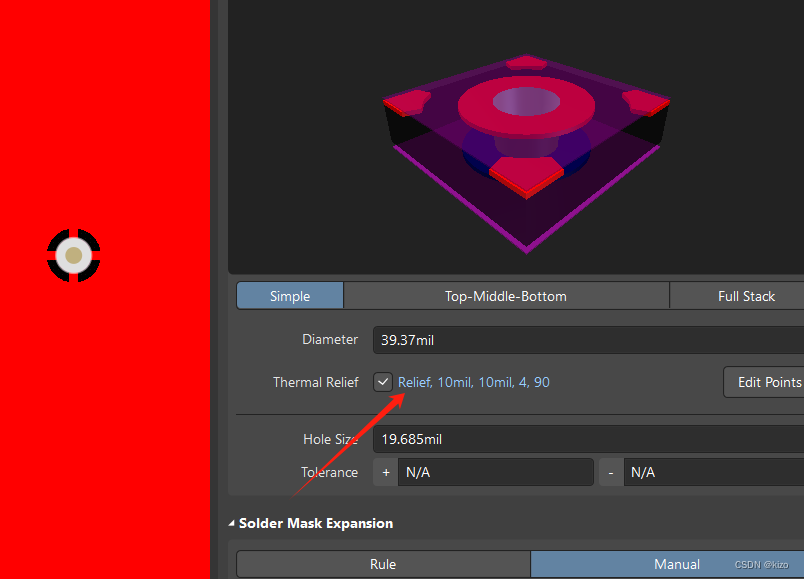

在这里插入图片描述
在这里插入图片描述
设置完重接铺铜解决
