OFDM系统的循环前缀CP

从数学公式出发，结合具体数值示例逐步解析CP的作用机制：

1. 时域信号模型
设原始OFDM符号长度为$N=4$，数据点为$x[0],x[1],x[2],x[3]$，添加CP长度$L=2$后：
$$x_{\text{cp}}=[\underset{\text{CP}}{\underbrace{x[2],x[3]}},\underset{\text{数据}}{\underbrace{x[0],x[1],x[2],x[3]}}]$$

2. 多径信道干扰
假设两径信道冲激响应：
$$h[n]=[h_0,h_1],\text{其中时延}{\tau }_1=1\text{个采样周期}$$

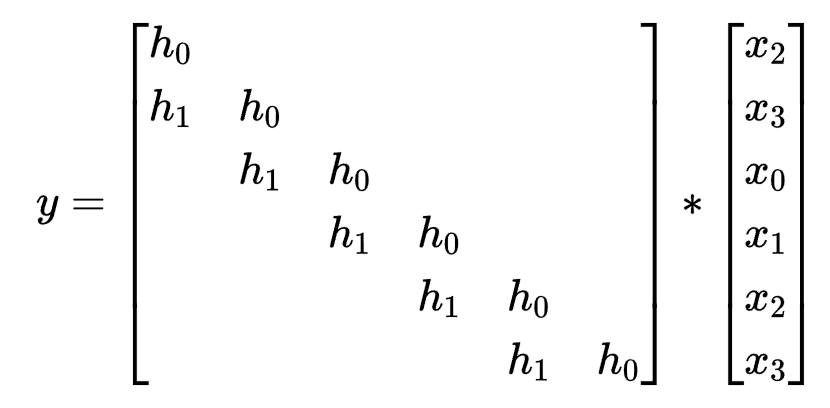

在时域上，接收信号是输入信号和系统响应的线性卷积：
$$y[n]=x_{\text{cp}}\ast h=\sum _{m=0}^{1}h[m]x_{\text{cp}}[n-m]=$$
具体展开：

$$\begin{array}{rl}y[0]& =h_{0}x[2]\\ y[1]& =h_{0}x[3]+h_{1}x[2]\\ y[2]& =h_{0}x[0]+h_{1}x[3]\\ y[3]& =h_{0}x[1]+h_{1}x[0]\\ y[4]& =h_{0}x[2]+h_{1}x[1]\\ y[5]& =h_{0}x[3]+h_{1}x[2]\end{array}$$

3. 去除CP与循环卷积等效
接收端丢弃前$L=2$个CP采样，保留有效数据段：
$$y_{\text{eff}}=[y[2],y[3],y[4],y[5]]=[h_{0}x[0]+h_{1}x[3],h_{0}x[1]+h_{1}x[0],h_{0}x[2]+h_{1}x[1],h_{0}x[3]+h_{1}x[2]]$$

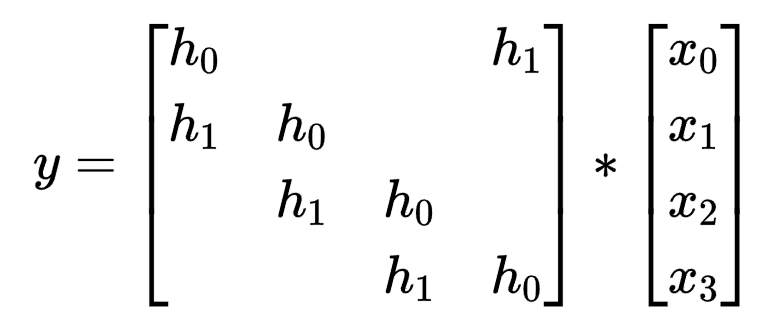

这正好等价于循环卷积：
$$y_{\text{eff}}[n]=(x⊛h)[n]=\sum _{m=0}^{1}h[m]x[(n-m)\mathrm{mod}4]$$

4. 频域正交性验证
对$y_{\text{eff}}$进行DFT变换：
$$Y[k]=\sum _{n=0}^3{y}_{\text{eff}}[n]e^{-j2\pi kn/4}$$
代入循环卷积结果：
$$Y[k]=\left(\sum _{m=0}^{1}h[m]e^{-j2\pi km/4}\right)\cdot \left(\sum _{n=0}^{3}x[n]e^{-j2\pi kn/4}\right)=H[k]X[k]$$
其中$H[k]$是信道的频域响应。频域信号退化为各子载波独立相乘，正交性得以保持。

干扰隔离机制验证
假设下一个符号的CP为$[x_2^{\prime },x_3^{\prime }]$，其多径干扰对当前符号的影响范围：
$$\text{干扰范围}=\underset{N=4}{\underbrace{\text{当前符号数据段}}}+\underset{L=2}{\underbrace{\text{CP长度}}}-\underset{M=1}{\underbrace{\text{最大时延}}}=5\text{采样点}$$
而接收端仅保留当前符号的4个有效采样，跨符号干扰被完全截断在CP段内。

结论
通过数学推导可见：

1. CP将线性卷积转化为循环卷积，使频域信号满足$Y[k]=H[k]X[k]$，正交性不受多径影响
2. 当CP长度$L\ge \text{最大时延}$时，符号间干扰被物理隔离在CP段内，FFT窗口仅包含当前符号的循环延拓分量。

在正交频分复用（OFDM）系统中，循环前缀（Cyclic Prefix, CP）通过以下机制减小符号间干扰（ISI）并维持子载波的正交性：

---

1. CP的作用机制

• 保护间隔：CP将OFDM符号末尾的部分数据复制到符号前端，形成一个保护间隔。
• 多径容忍：只要多径时延不超过CP长度，多径信号的影响会被限制在CP段内，避免干扰有效数据。
• 循环卷积特性：CP将线性信道卷积转化为循环卷积，使得频域信道响应变为简单的乘法操作，从而保持子载波正交性。

---

2. 具体示例

假设一个OFDM系统参数如下：

• 子载波数：$N=4$（有效数据长度）
• CP长度：$G=2$（保护间隔）
• 信道时延：最大多径时延 $L=1$（采样点）

步骤1：生成OFDM符号

• 有效数据：符号数据为 $[x_0,x_1,x_2,x_3]$。
• 添加CP：将末尾的 $G=2$ 个采样点复制到前端，得到发送信号：
  $$\text{发送序列}=[x_2,x_3,x_0,x_1,x_2,x_3]$$

步骤2：多径信道影响

假设信道有两径：

• 主径：无延迟，增益为1。
• 反射径：延迟1个采样点，增益为0.5。

接收信号是两径信号的叠加：
$$\text{接收序列}=\underset{\text{主径}}{\underbrace{[x_2,x_3,x_0,x_1,x_2,x_3]}}+0.5\cdot \underset{\text{反射径}}{\underbrace{[0,x_2,x_3,x_0,x_1,x_2]}}$$
实际接收信号为：
$$[r_0,r_1,r_2,r_3,r_4,r_5]=[x_2,x_3+0.5x_2,x_0+0.5x_3,x_1+0.5x_0,x_2+0.5x_1,x_3+0.5x_2]$$

步骤3：去除CP

接收端丢弃前 $G=2$ 个采样点（CP部分），保留有效数据：
$$[r_2,r_3,r_4,r_5]=[x_0+0.5x_3,x_1+0.5x_0,x_2+0.5x_1,x_3+0.5x_2]$$

步骤4：FFT解调

将有效数据 $[r_2,r_3,r_4,r_5]$ 输入FFT。由于CP的存在，多径效应被转换为循环卷积，频域响应为：
$$Y_k=X_k\cdot H_k(k=0,1,2,3)$$
其中 $H_k$ 是信道频率响应。子载波的正交性得以保持，无载波间干扰（ICI）。

---

3. 关键分析

• ISI消除：反射径的干扰仅出现在CP段（$r_0,r_1$），被丢弃后不影响有效数据。
• 正交性维持：CP将线性卷积转为循环卷积，FFT后子载波仍正交。
• 条件：CP长度 $G\ge L$（多径最大时延）。

---

4. 若无CP的情况

若未添加CP，反射径的时延会导致：

• ISI：前一个符号的尾部（如 $x_3$）干扰当前符号的头部。
• ICI：线性卷积破坏子载波正交性，FFT后子载波间出现干扰。

---

结论

CP通过吸收多径时延和构造循环卷积，将干扰限制在保护间隔内，同时维持子载波正交性。这是OFDM抗多径衰落的核心机制。

为何线性卷积为何破坏子载波正交性，而循环卷积不会

---

1. 正交性的本质

OFDM子载波的正交性由以下条件保证：
$$\frac{1}{N}\sum _{n=0}^{N-1}{e}^{j2\pi kn/N}\cdot e^{-j2\pi mn/N}=\{\begin{array}{ll}1,& k=m\\ 0,& k\ne m\end{array}$$
即在时域上，不同子载波（$k\ne m$）的采样点乘积之和为零。

---

2. 线性卷积 vs. 循环卷积

(1) 线性卷积

• 定义：时域信号 $x[n]$ 通过信道 $h[n]$ 后，输出为：
  $$y[n]=x[n]\ast h[n]=\sum _{m=-\infty }^{\infty }x[m]\cdot h[n-m]$$
  结果长度 $L=N+M-1$（$N$为$x$长度，$M$为$h$长度）。

• 问题：线性卷积会引入符号间干扰（ISI）和频谱泄露，破坏正交性。

(2) 循环卷积

• 定义：将$x[n]$和$h[n]$周期延拓后卷积，输出为：
  $$y[n]=x[n]⊛h[n]=\sum _{m=0}^{N-1}x[m]\cdot h[(n-m)\mathrm{mod}N]$$
  结果长度保持为$N$。

• 关键性质：频域上，循环卷积等效于频域乘法：
  $$\text{FFT}(y[n])=\text{FFT}(x[n])\cdot \text{FFT}(h[n])$$

---

3. 具体示例：线性卷积如何破坏正交性

假设一个简化的OFDM系统：

• 子载波数：$N=4$
• 发送符号：$X=[X_0,X_1,X_2,X_3]$（频域数据）
• 时域信号：$x[n]=\text{IFFT}(X)=\frac{1}{4}{\sum }_{k=0}^3{X}_k{e}^{j2\pi kn/4}$
• 信道响应：$h[n]=[h_0,h_1]$（长度$M=2$）

步骤1：发送信号通过线性信道

假设发送信号为 $x=[x_0,x_1,x_2,x_3]$，经过信道$h=[h_0,h_1]$后，接收信号为：
$$y[n]=x[n]\ast h[n]=\sum _{m=0}^{1}h[m]\cdot x[n-m]$$
但需注意，当$n-m<0$时，$x[n-m]$来自前一个符号（ISI）。

例如：
$$\begin{gathered} y_0=h_0{x}_0(\text{无ISI}) \\ {y}_1=h_0{x}_1+h_1{x}_0(\text{无ISI}) \\ {y}_2=h_0{x}_2+h_1{x}_1(\text{无ISI}) \\ {y}_3=h_0{x}_3+h_1{x}_2(\text{无ISI}) \\ {y}_4=h_1{x}_3(\text{干扰下一个符号}) \end{gathered}$$
若未添加CP，接收端只能取$y_0$到$y_3$，但$y_4$会影响下一个符号，导致ISI。

步骤2：接收端FFT解调

接收端对$y_0$到$y_3$做FFT，得到：
$$Y_k=\sum _{n=0}^{3}y[n]\cdot e^{-j2\pi kn/4}$$
由于$y[n]$是线性卷积的结果，其频域响应不再是简单的$X_k\cdot H_k$，而是：
$$Y_k=X_k\cdot H_k+\underset{\text{干扰项}}{\underbrace{\sum _{m\ne k}{X}_m\cdot H_{k-m}}}$$
这些交叉项（$m\ne k$）破坏了子载波正交性，导致载波间干扰（ICI）。

---

4. 循环卷积如何保持正交性

步骤1：添加循环前缀（CP）

假设添加CP长度为$G=1$，发送信号变为：
$$x_{\text{发送}}=[x_3,x_0,x_1,x_2,x_3]$$

步骤2：信道响应变为循环卷积

经过信道$h=[h_0,h_1]$后，接收信号为：
$$y[n]=\sum _{m=0}^{1}h[m]\cdot x[(n-m)\mathrm{mod}4]$$
例如：
$$\begin{gathered} y_0=h_0{x}_0+h_1{x}_3(\text{CP将}{x}_3\text{引入}) \\ {y}_1=h_0{x}_1+h_1{x}_0 \\ {y}_2=h_0{x}_2+h_1{x}_1 \\ {y}_3=h_0{x}_3+h_1{x}_2 \end{gathered}$$

步骤3：去除CP并做FFT

接收端去除CP后，得到有效数据$[y_0,y_1,y_2,y_3]$，其FFT为：
$$Y_k=\text{FFT}(y[n])=X_k\cdot H_k$$
其中$H_k=\text{FFT}(h[n])$。由于循环卷积的频域乘法特性，无交叉干扰项，子载波正交性得以保持。

---

5. 数学对比

卷积类型	频域表达式	是否正交
线性卷积	$Y_k=X_k\cdot H_k+\text{ICI}$	否（有ICI）
循环卷积	$Y_k=X_k\cdot H_k$	是（无ICI）

---

6. 核心结论

• 线性卷积破坏正交性：因为它引入了来自其他子载波的交叉项（ICI）。
• 循环卷积保持正交性：CP将信道响应转换为循环卷积，使频域响应退化为简单的乘法，避免交叉干扰。
• CP的关键作用：不仅是保护间隔，更通过构造周期性，将信道影响限制在符号内部。

---

通过这个例子可以清晰看出，循环前缀通过强制信道表现为循环卷积，使得每个子载波的频域响应独立，从而维持了正交性。这是OFDM在多径环境中高效传输的核心机制。

---

循环前缀（CP）如何解决ICI和ISI？

在OFDM系统中，循环前缀（CP）的核心作用是消除符号间干扰（ISI）并维持子载波正交性（避免ICI）。具体机制如下：

---

1. 对抗符号间干扰（ISI）

直接作用

• 保护间隔：CP将OFDM符号末尾的$G$个采样点复制到符号前端，形成保护间隔。
• 吸收多径时延：只要多径时延不超过CP长度$G$，反射路径的干扰会被限制在CP段内。接收端丢弃CP后，有效数据部分不受前一个符号的拖尾干扰。

示例分析

假设：

• 发送符号：$[x_0,x_1,x_2,x_3]$
• CP长度：$G=2$ → 发送序列为 $[x_2,x_3,x_0,x_1,x_2,x_3]$
• 信道最大时延：$L=1$（采样点）

接收端收到叠加信号后，丢弃前$G=2$个采样点（CP部分），仅保留有效数据。多径干扰被限制在CP段内，ISI被完全消除。

---

2. 消除载波间干扰（ICI）

间接但关键的作用

• 循环卷积特性：CP通过构造符号的周期性，将信道的线性卷积转化为循环卷积。
• 频域乘法简化：循环卷积在频域上等效于子载波频响的乘法，从而保持子载波正交性，避免ICI。

数学验证

• 若无CP，信道响应为线性卷积，FFT解调后频域信号为：
  $$Y_k=X_k\cdot H_k+\sum _{m\ne k}{X}_m\cdot H_{k-m}(\text{存在交叉项，ICI})$$
• 添加CP后，信道响应变为循环卷积，频域信号为：
  $$Y_k=X_k\cdot H_k(\text{无交叉项，无ICI})$$

关键条件

只有当CP长度$G\ge L$（最大多径时延）时，循环卷积特性才能严格成立，否则仍会残留ICI。

---

3. CP对ISI和ICI的联合作用

干扰类型	产生原因	CP的解决方案	效果
ISI	多径时延导致符号间重叠	添加保护间隔，吸收多径能量	丢弃CP段，消除符号间干扰
ICI	线性卷积破坏子载波正交性	构造循环卷积，保持频域乘法关系	子载波解调无交叉干扰

实际场景

• 若CP长度不足（$G<L$）：
  • ISI未被完全吸收，残留干扰影响有效数据。
  • 循环卷积特性被破坏，频域出现ICI。
• 若CP长度足够（$G\ge L$）：
  • ISI被完全限制在CP段内。
  • 循环卷积成立，子载波正交性完美保持。

---

4. 核心结论

1. CP同时解决ISI和ICI：
   • ISI是直接目标：通过保护间隔吸收多径时延。
   • ICI是间接结果：通过循环卷积维持频域正交性。
2. 二者关系：
   • 消除ISI是避免ICI的前提条件。若ISI未被消除，符号间干扰会进一步破坏子载波正交性。
   • 但即使ISI被消除（例如理想同步系统），若无CP构造循环卷积，ICI仍会存在。

---

附：极端情况对比

情况1：无CP，无ISI（理想信道）

• 信道无时延（$L=0$），但未添加CP。
• ICI仍存在：线性卷积导致频域干扰，破坏正交性。

情况2：有CP，但信道时延超过CP长度

• CP长度$G=2$，信道时延$L=3$。
• ISI和ICI均存在：保护间隔不足以吸收多径能量，循环卷积特性被破坏。

---

总结

循环前缀（CP）通过以下机制同时解决ISI和ICI：

1. 物理层保护间隔 → 消除ISI。
2. 构造循环卷积 → 消除ICI。
   两者缺一不可，共同保障OFDM系统在多径信道下的可靠性。
