💥1 概述

平行板电容器中的二维电势/场，通过对平行板电容器的二维拉普拉斯方程进行数值求解。使用有限差分法数值求解平行板电容器的二维拉普拉斯方程，收敛性通过以6.00为公差的范数准则得到，迭代次数N=611。在正方形平行板电容器中的二维电势/场：通过使用有限差分法对平行板电容器的二维拉普拉斯方程进行数值求解，收敛性通过以6.00为公差的范数准则得到，迭代次数N=611。

介绍：

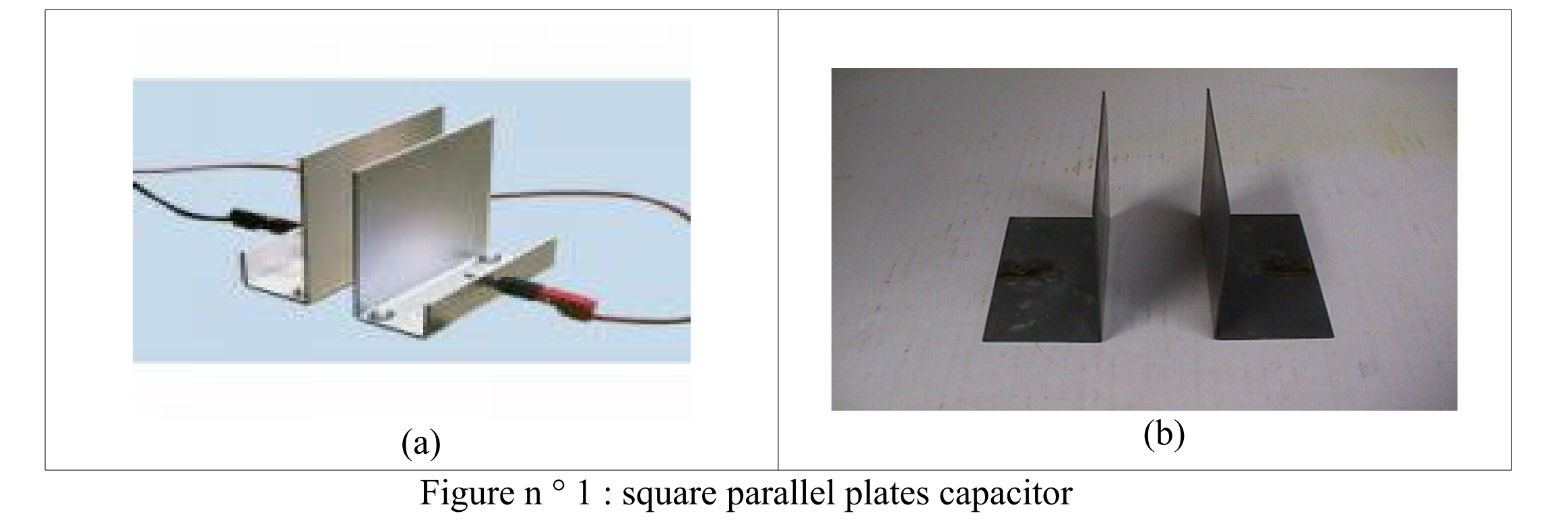

平行板电容器[1]是一种用于在电场中存储能量的电子设备，电容器的设计有许多类型和几何形状，本文重点讨论的是具有方形平行板且板之间有真空的电容器，如图1所示。

我们对解决二维拉普拉斯方程感兴趣，以获得两个板周围的电势和电场的解，因此我们设定了一些问题的参数：
让我们考虑一个边长为L=200毫米的正方形盒子，里面有两个长度为l=160毫米的板，两个板是平行的，相互间隔为d=80毫米，第一个板的电位或电压为U1=220伏特，而第二个板带有电荷，带电量为V2=-220伏特，在这个例子中，我们假设板之间的电荷密度为零ρ=0 C.m−2。

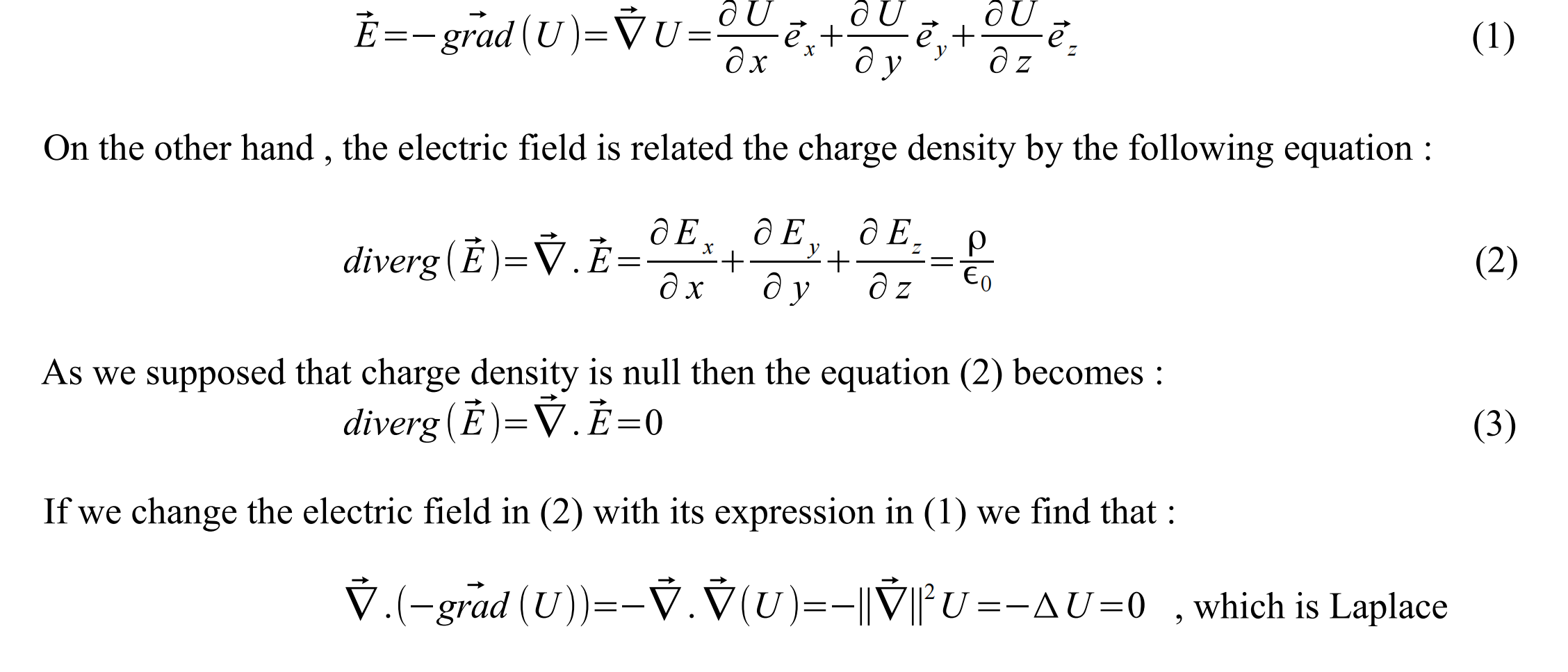

在经典静电学中，电场与电势之间的关系通过笛卡尔坐标的方程来描述。详细文档见第4部分。

📚2 运行结果

部分代码：

fprintf(' Number of iterations N=%d\n',count);

% plot the results
surf(U);shading interp; colorbar;
xlabel(' Lx');
ylabel(' Ly');
zlabel(' Potential, in Volts');

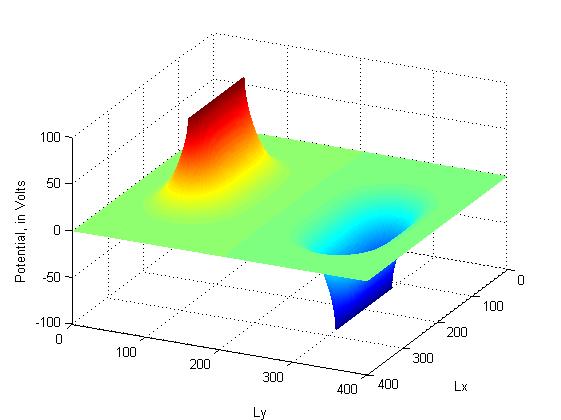

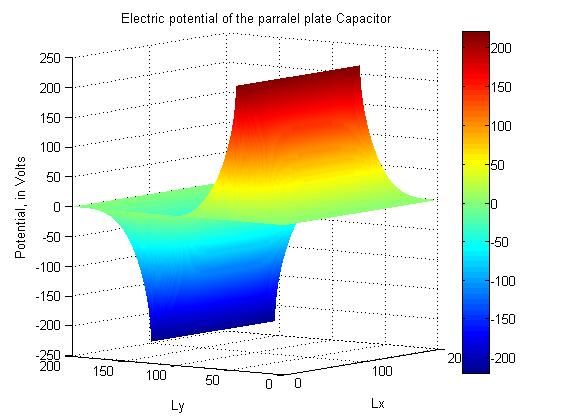

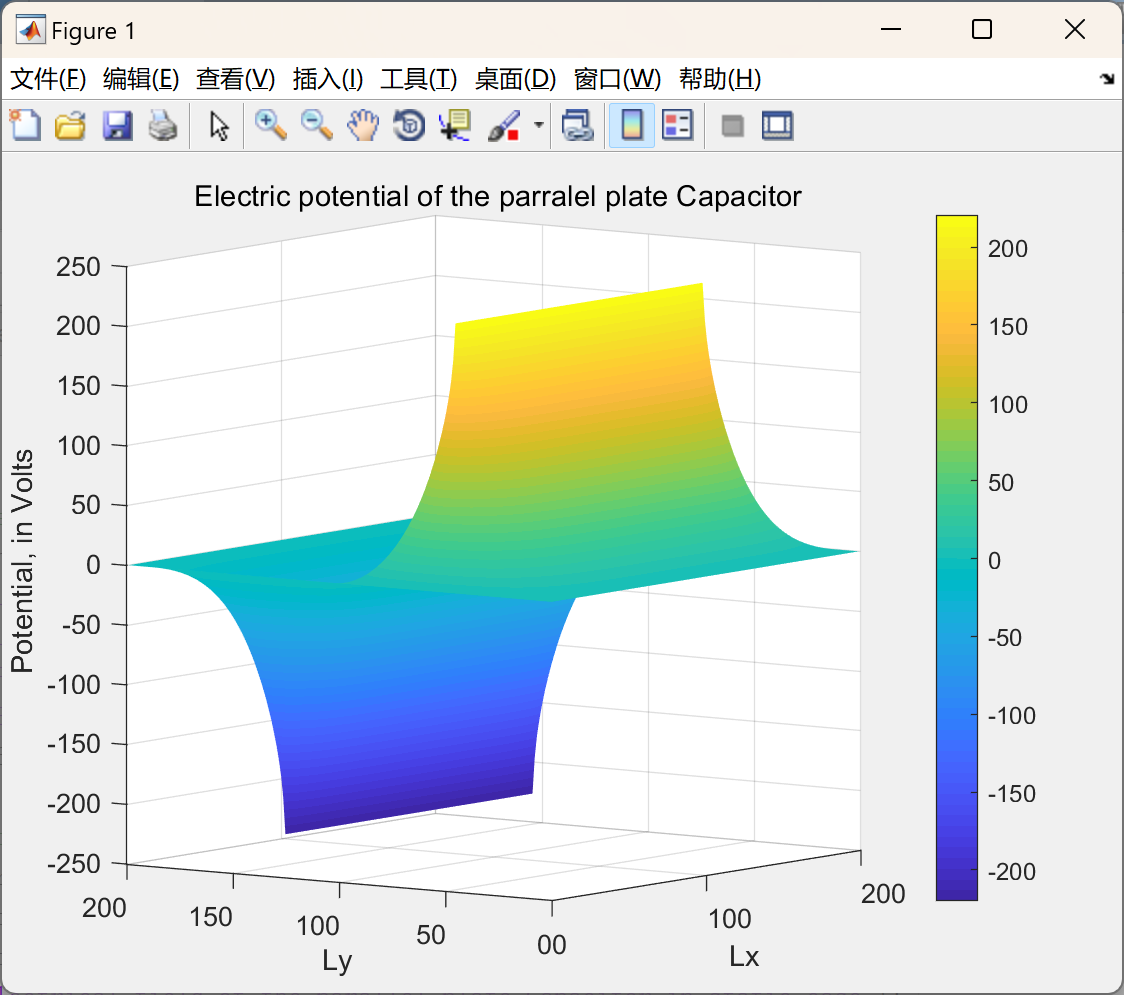

title (' Electric potential of the parralel plate Capacitor');
view(-54,6);

% Electrostatic field
[Ex,Ey]=gradient(U);
figure, contour(U,'LineWidth',2);
hold on, quiver(Ex,Ey,4), hold off

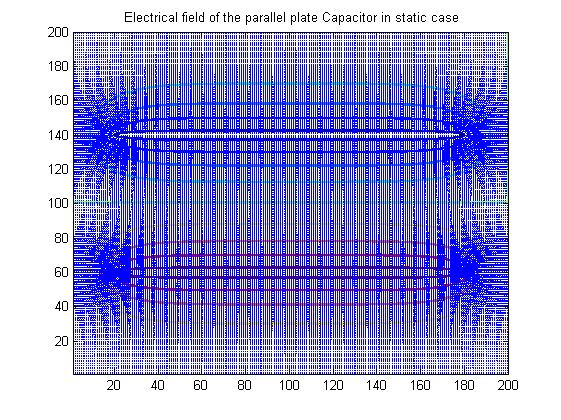

title(' Electrical field of the parallel plate Capacitor in static case');

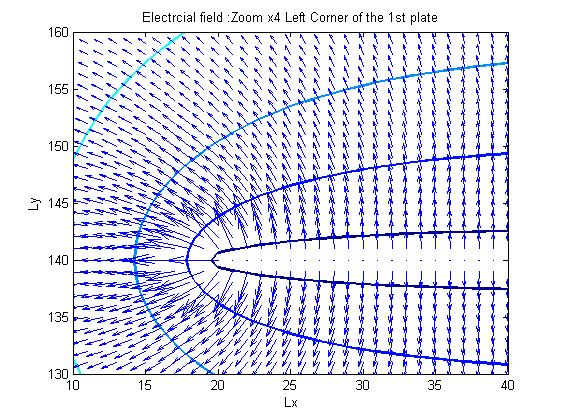

%Thrid figure for better viusalization of the electric field
figure,contour(U,'LineWidth',2); hold on, quiver(Ex,Ey,4), hold off;
zoom(3);
axis([10 40 130 160]);

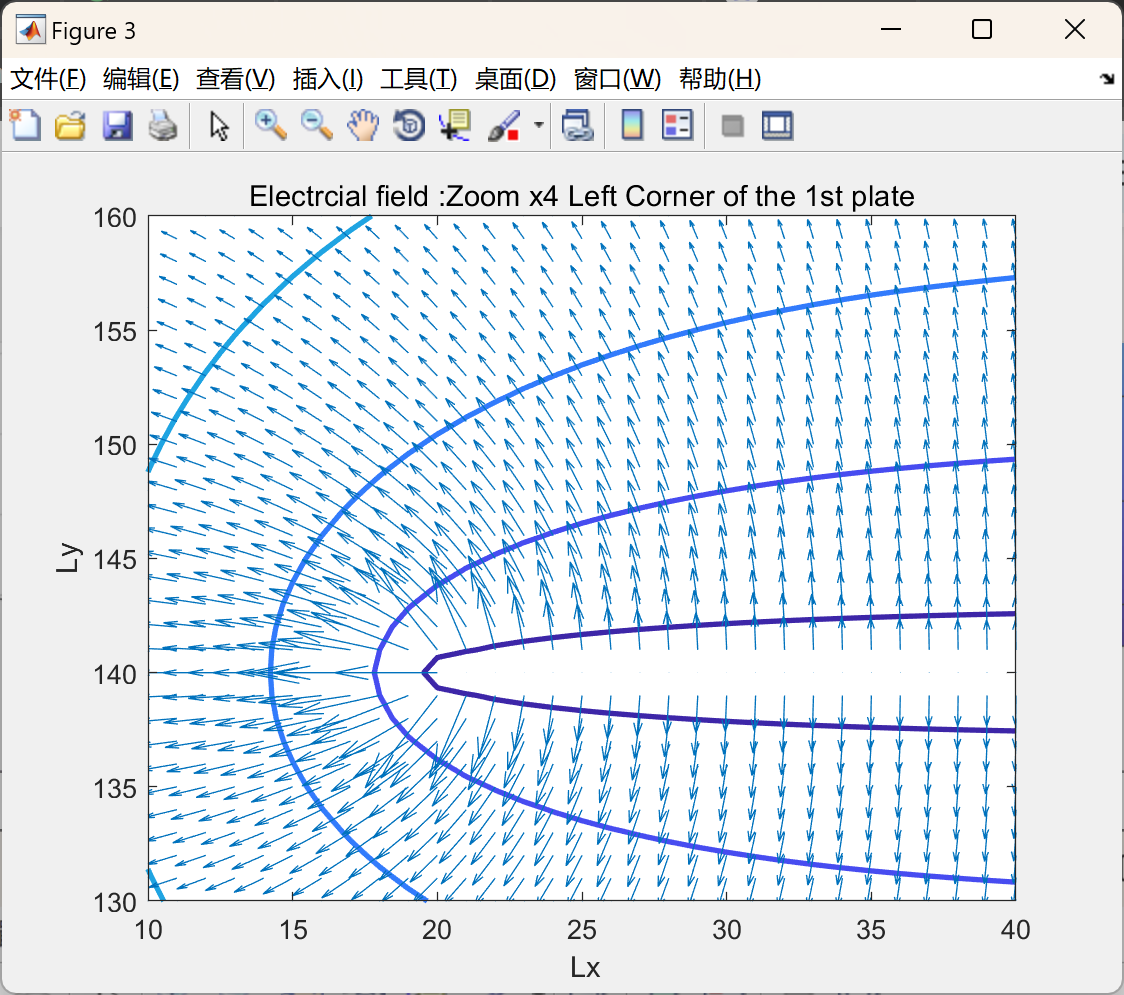

xlabel(' Lx'), ylabel('Ly'), title(' Electrcial field :Zoom x4 Left Corner of the 1st plate ')
