基于卡尔曼滤波实现 UWB 追踪无线时钟同步误差研究

一、引言

二、UWB 技术与时钟同步问题

（一）UWB 技术概述

（二）时钟同步在 UWB 系统中的重要性

三、卡尔曼滤波原理

（一）预测步骤

（二）更新步骤

四、基于卡尔曼滤波的 UWB 追踪无线时钟同步误差方法

（一）系统状态方程与观测方程的建立

（二）初始化卡尔曼滤波器

（三）实时估计与动态调整

五、仿真实验

（一）实验设置

（二）实验结果分析

六、结论

📚2 运行结果

🎉3 参考文献

🌈4 Matlab代码、数据下载

⛳️赠与读者

👨‍💻做科研，涉及到一个深在的思想系统，需要科研者逻辑缜密，踏实认真，但是不能只是努力，很多时候借力比努力更重要，然后还要有仰望星空的创新点和启发点。建议读者按目录次序逐一浏览，免得骤然跌入幽暗的迷宫找不到来时的路，它不足为你揭示全部问题的答案，但若能解答你胸中升起的一朵朵疑云，也未尝不会酿成晚霞斑斓的别一番景致，万一它给你带来了一场精神世界的苦雨，那就借机洗刷一下原来存放在那儿的“躺平”上的尘埃吧。

或许，雨过云收，神驰的天地更清朗.......🔎🔎🔎

💥1 概述

基于卡尔曼滤波实现 UWB 追踪无线时钟同步误差研究

一、引言

超宽带（UWB）技术作为一种短距离、高带宽的无线通信技术，具备穿透力强、定位精度高等显著优点，在众多领域有着广泛的应用前景。在 UWB 系统中，时钟同步是保证系统正常工作的关键技术。时钟同步误差会严重影响 UWB 系统的定位精度和整体性能，因此研究高精度的时钟同步方法具有重要意义。

卡尔曼滤波是一种最优状态估计方法，它利用系统状态方程和观测方程，通过预测和更新两个步骤，能够实时估计系统的状态。本文旨在研究基于卡尔曼滤波的方法来实现 UWB 追踪无线时钟同步误差，通过该方法实时估计时钟同步误差，并通过反馈机制对时钟进行动态调整，以提高 UWB 系统的时钟同步精度。

二、UWB 技术与时钟同步问题

（一）UWB 技术概述

UWB 技术以其独特的信号形式和传播特性，在短距离无线通信和高精度定位等方面展现出巨大优势。它通过发送和接收具有纳秒或皮秒级持续时间的极窄脉冲来传输信息，这使得 UWB 信号能够在多径环境中保持较好的分辨率和抗干扰能力，从而实现高精度的定位功能。

（二）时钟同步在 UWB 系统中的重要性

在 UWB 系统中，各个节点之间需要精确的时钟同步，以确保信号的准确发送和接收。时钟同步误差会导致信号到达时间的测量偏差，进而影响定位精度。例如，在室内定位应用中，微小的时钟同步误差可能导致定位结果出现较大的偏差，无法满足实际应用的需求。

三、卡尔曼滤波原理

卡尔曼滤波的核心在于利用系统状态方程和观测方程，通过预测和更新两个关键步骤，实现对系统状态的最优估计。

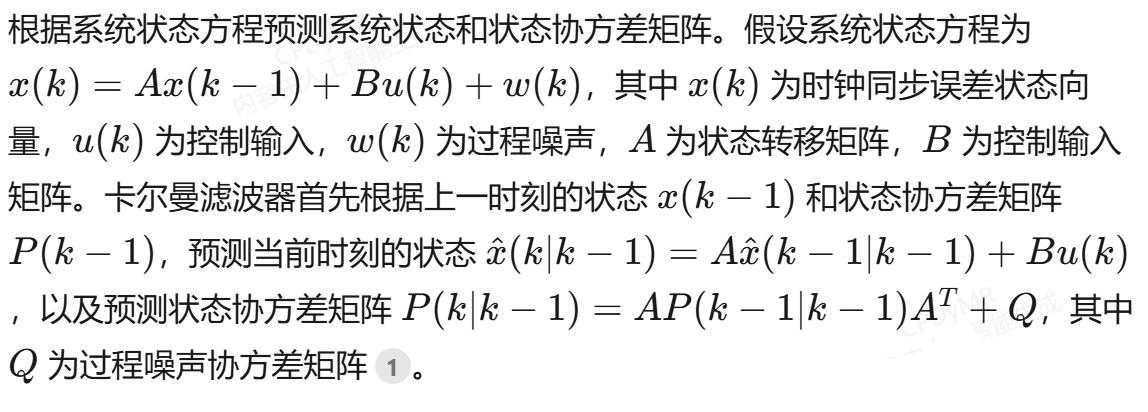

（一）预测步骤

（二）更新步骤

四、基于卡尔曼滤波的 UWB 追踪无线时钟同步误差方法

（一）系统状态方程与观测方程的建立

在本文研究的基于卡尔曼滤波的 UWB 追踪无线时钟同步误差方法中，时钟同步误差的系统状态方程和观测方程分别根据时钟同步误差的变化规律和观测方式来确定。系统状态方程描述了时钟同步误差随时间的动态变化，观测方程则描述了如何通过实际测量得到关于时钟同步误差的观测值。

设 x(k)x(k) 为时钟同步误差状态向量，它可以包含时钟同步误差以及时钟漂移率等相关参数。u(k)u(k) 为控制输入，在某些情况下可能表示外部对时钟的调整信号等。w(k)w(k) 和 v(k)v(k) 分别为过程噪声和观测噪声，它们反映了系统中不可避免的随机干扰因素。

（二）初始化卡尔曼滤波器

在使用卡尔曼滤波器之前，需要对其进行初始化。初始化参数包括设置追踪点数 NN，估计变量个数 rr（例如这里 r=2r=2，分别对应时钟同步误差和时钟漂移率等），确定从基站接收 CCP 时间戳 ss 作为输入量，设置时钟漂移率 vv 作为输出估计量，初始化转移矩阵 AA（通常为 2×22×2 维，包含输入量 dtdt 等与时间相关的参数）、量测矩阵 HH（例如 1×21×2 维）、系统噪声矩阵 QkQk（2×22×2 维）、量测噪声矩阵 RkRk（1×11×1 维）以及状态矩阵 YY（由 ksks，kvkv，kaka 组成，2×22×2 维）及其初始值 Y0Y0（2×22×2 维）。

（三）实时估计与动态调整

在系统运行过程中，卡尔曼滤波器不断重复预测和更新步骤。每次从基站接收到 CCP 后，将接收时间戳作为 ss 输入方程。通过预测步骤得到当前时刻的预测状态和预测状态协方差矩阵，再通过更新步骤根据实际观测值对预测状态进行修正，得到更准确的估计状态。根据估计的时钟同步误差，通过反馈机制对时钟进行动态调整，以减少时钟同步误差，从而提高 UWB 系统的时钟同步精度。

五、仿真实验

以运行结果为准。

（一）实验设置

为了验证本文提出的基于卡尔曼滤波的 UWB 追踪无线时钟同步误差方法的有效性，进行了仿真实验。在仿真实验中，设定了一系列参数，如 UWB 系统的信号传播环境参数、噪声水平等，以模拟实际应用场景。同时，按照前面所述的方法初始化卡尔曼滤波器，并设置合适的系统状态方程和观测方程参数。

（二）实验结果分析

仿真结果表明，该方法可以有效地追踪时钟同步误差，并通过反馈机制对时钟进行动态调整。随着时间的推移，时钟同步误差逐渐减小，UWB 系统的时钟同步精度得到显著提高。与未采用卡尔曼滤波的情况相比，采用本文方法后的时钟同步误差明显降低，验证了该方法的有效性和优越性。

六、结论

本文提出的基于卡尔曼滤波的 UWB 追踪无线时钟同步误差方法，利用卡尔曼滤波的预测和更新机制，能够实时准确地估计时钟同步误差，并通过反馈机制实现对时钟的动态调整，有效提高了 UWB 系统的时钟同步精度。仿真实验结果充分验证了该方法的有效性，为 UWB 技术在实际应用中的进一步推广和发展提供了有力的技术支持。未来的研究可以进一步探索如何优化卡尔曼滤波器的参数，以适应更复杂的实际应用环境，进一步提高 UWB 系统的性能。

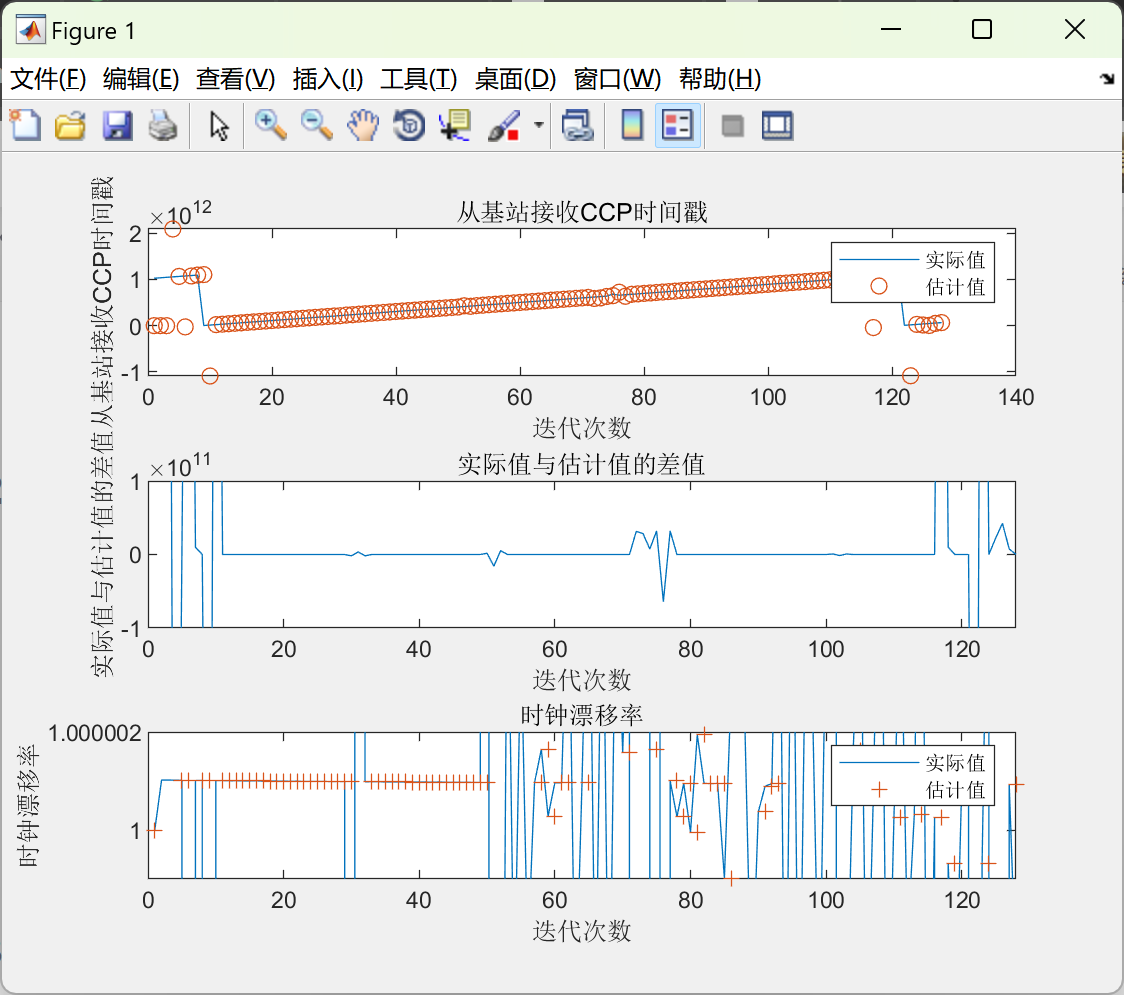

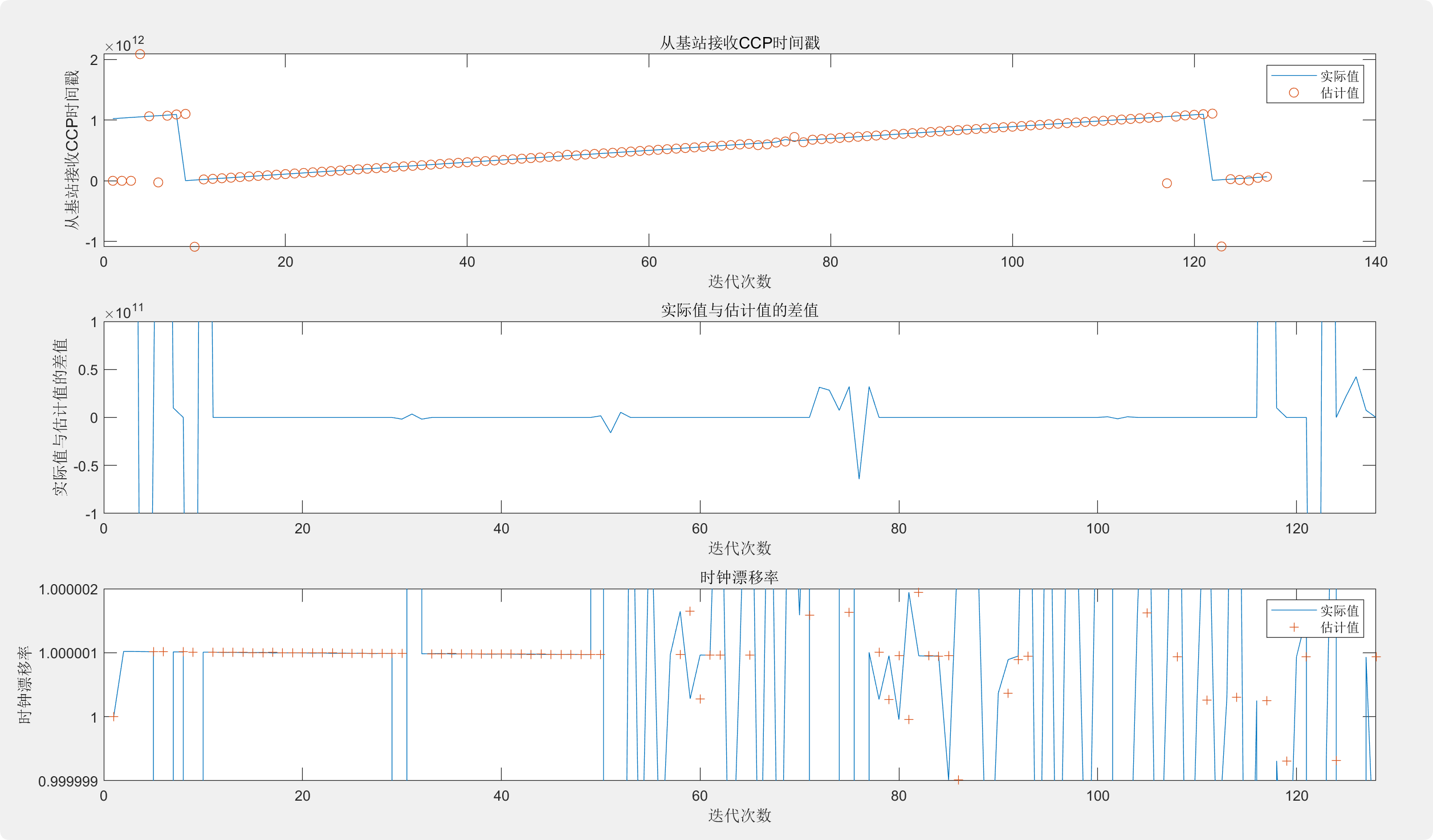

📚2 运行结果

部分代码：

subplot(3,1,1);
plot(t,s(t),'-',t,k_s(t),'o');
title('从基站接收CCP时间戳');
legend('实际值','估计值');
xlabel('迭代次数');
ylabel('从基站接收CCP时间戳');

subplot(3,1,2);
plot(t,s(t)-Y(1,t),'-');
title('实际值与估计值的差值');
%legend('实际值','估计值');
xlabel('迭代次数');
ylabel('实际值与估计值的差值');
axis([0,N,-100000000000,100000000000]);

subplot(3,1,3);
plot(t,v(t),t,k_v(t),'+');
title('时钟漂移率');
legend('实际值','估计值');
xlabel('迭代次数');
ylabel('时钟漂移率');
