💥1 概述

永磁同步风机背靠背PWM变流器并网系统Simulink仿真模型研究

一、永磁同步风机的基本结构与工作原理

1. 结构特点
   永磁同步风机（PMSG）采用直驱或半直驱结构，核心组件包括风力机、永磁同步发电机（PMSG）、全功率变流器和变压器。

   • 直驱系统：风轮机与发电机直接耦合，省去齿轮箱，极对数多导致体积较大，定子绕组通过双PWM变流器连接电网。
   • 半直驱系统：通过低变速比齿轮箱连接，减少极对数，降低体积重量。
   • 冷却与监测：定子采用水冷、转子空冷，内置温度传感器（Pt100）和振动传感器。

2. 工作原理

   • 风力驱动叶片旋转，带动永磁转子切割定子磁场发电，输出频率随转速变化的交流电。
   • 通过全功率变流器（背靠背PWM结构）实现变速恒频控制，将发电机输出转换为电网兼容的电压和频率。
   • 优势：无需外部励磁，效率高（>95%）；低电压穿越能力强；无滑环/电刷，维护成本低。

---

二、背靠背PWM变流器的拓扑结构及控制策略

1. 拓扑结构

   • 交-直-交结构：包含电机侧变流器（机侧整流器）和网侧变流器（网侧逆变器），中间通过直流母线连接。
   • 并联设计：高功率系统中采用多模块并联，提升容量但需抑制环流。
   • 滤波设计：网侧配置电抗器或LC滤波器，降低谐波畸变率（THD<3%）以满足并网标准。

2. 控制策略

   • 机侧变流器控制：

• 目标：最大功率追踪（MPPT）与电磁转矩控制。

• 方法：采用双闭环控制，外环为转速/功率环（PI调节），内环为定子电流环（基于SVPWM调制）
  。

• 解耦技术：通过前馈补偿抵消dq轴耦合分量，实现电流独立控制。

  • 网侧变流器控制：

• 目标：稳定直流母线电压（如700V）及调节网侧无功功率。

• 方法：电压外环（维持直流电压）与电流内环（电网电流跟踪），结合锁相环（SPLL）实现电网同步。

---

三、并网系统整体架构设计要求

1. 并网条件与安全要求

   • 合规性：需提供设备认证（如GL标准）、防雷接地（接地电阻<4Ω）、防孤岛保护。
   • 通信功能：配置电能计量装置（支持Modbus或IEC 61850协议），实现远程监控。

2. 系统设计规范

   • 逆变器匹配：变流器容量需与发电机额定功率匹配（如30kW系统选择35kVA变流器），支持功率因数调节（容性0.95~感性0.95）。
   • 保护功能：过压/欠压保护、过流保护、低电压穿越（LVRT）能力。

---

四、Simulink中电机控制模块的建模方法

1. 建模方法选择

   • 状态方程建模：适用于多输入多输出系统，需建立d-q轴电压方程与机械运动方程。
   • Simscape物理建模：基于电气与机械组件库（如Permanent Magnet Synchronous Machine模块），无需手动推导方程。

2. 关键模块实现

   • PMSG模型：输入参数包括定子电阻（0.015Ω）、电感（1.1mH）、永磁体磁链（0.6Wb）、极对数（11）。
   • 变流器控制模块：

• 机侧采用SVPWM调制，网侧采用电网电压定向控制。
• PI参数整定：电压外环（Kp=0.5, Ki=50），电流内环（Kp=5, Ki=100）。

1. 仿真流程
   • 步骤：数学仿真→添加I/O模块（如PWM信号接口）→生成C代码→硬件在环（HIL）验证。

---

五、仿真参数设置规范

1. 风力机参数

   • 额定风速：9.5m/s，切入风速：2.5m/s，叶片直径：165m。

2. 发电机参数

   • 额定功率：30kW，额定转速：100r/min，定子电阻：0.015Ω，电感：1.1mH。

3. 变流器参数

   • 直流母线电压：700V，开关频率：5kHz，滤波电感：2mH。

---

六、现有研究案例与仿真验证

以运行仿真为准。

1. 案例参考

   • 文献模型：某30kW直驱系统在Simulink中实现双闭环控制，MPPT误差<2%，并网电流THD<2.5%。
   • 工业产品：金风GW165-3.6MW风机采用背靠背变流器，支持零电压穿越与一次调频。

2. 验证方法

   • 动态响应测试：模拟风速阶跃变化（如4m/s→10m/s），验证转速跟踪能力与直流电压波动（±5%以内）。
   • 电能质量分析：通过FFT模块检测网侧电流谐波含量。

---

七、总结与展望

1. 技术趋势

   • 智能化控制：结合自学习算法优化MPPT效率（如金风单机寻优算法）。
   • 高可靠性设计：通过冗余变流器模块提升系统容错能力。

2. 研究建议

   • 多场景仿真：扩展弱电网、高海拔等极端工况下的模型验证。
   • 硬件协同：结合dSPACE或RT-LAB平台实现实时仿真。

通过上述建模与参数设置，可构建高精度的永磁同步风机并网系统仿真模型，为实际工程提供理论支撑与优化依据。

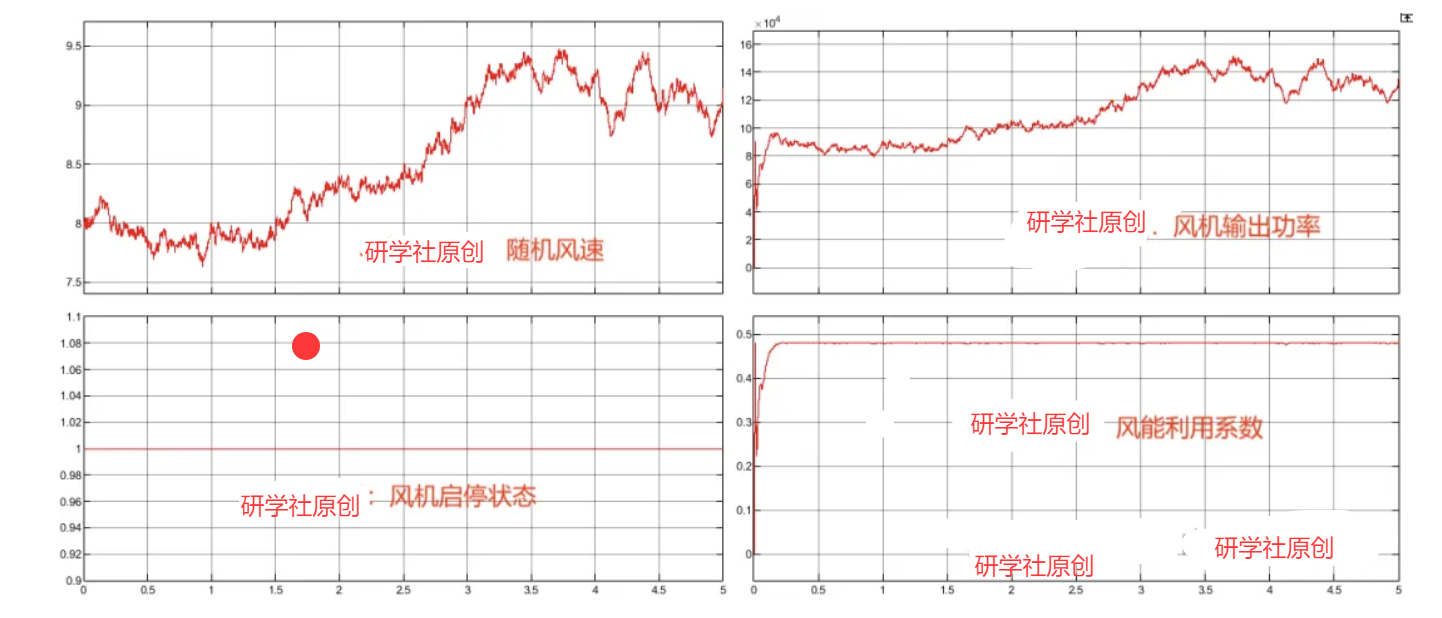

📚2 运行结果

其他波形就不一一展示。

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)

[1]姚兴佳,张纯明,李宏峰,et al.基于Matlab/Simulink的双PWM逆变系统仿真[J].电气技术, 2007, 000(012):20-23.

[2]杜忠遥.直驱永磁同步风力发电系统建模与仿真实现[D].南京师范大学,2012.

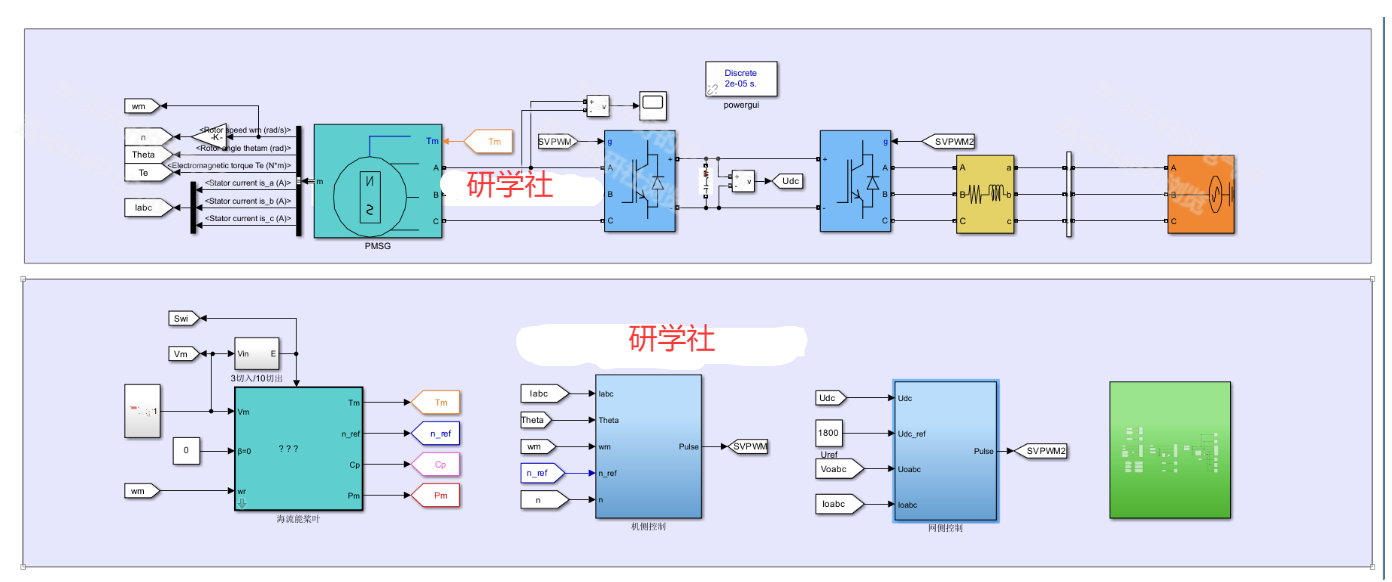

🌈4 Simulink仿真实现
