💥1 概述

全球能源枯竭和环境污染的日益加重，如何提高能源利用率和减少污染排放一直是关键问题，为解

决当前的微电网问题提供了新思路。微电网是一种新型的分布式能源组织结构，被视为整合可再生能源的有效平台，使可再生能源系统接入配电网更加便捷，提高能源利用率，减少污染物排放，实现分布式发电供负荷一体化运行。目前国内外学者对微电网进行了大量的研究，也取得了较大的突破。季颖等［３］提出采用一种深度学习的方法对微电网进行调度，建立以成本最小为目标函数，通过实例仿真验证所提方法的有效性。单新文等［４］采用改进粒子群算法对蓄电池的剩余电量进行优化求解，从而整体上提高能源的利用率。林永君等［５］提出一种含多微网的主配电网分布式双层优化调度方法，上层以网损最小为目标函数，下层以经济和环保为目标函数。陈汝科等［６］以经济成本最小为目标函数，建立数学模型，采用改进内部搜索算法求解。李海涛等［７］在考虑功率平衡和各微电源功率约束条件下，采用改进的粒子群对目标函数求解，最后通过实例验证改进粒子群算法的有效性。

差分进化算法( differential evolution algorithm，DE)1]是1997年由 Rainer Storn和 KennethPrice 提出的。该算法相对于遗传算法而言,参数少﹐计算相对简便﹐被广泛应用于电力优化调度问题,其主要过程包括初始化、变异、交叉、选择和终止5个步骤。

一、差分进化算法的基本原理与特点

差分进化算法（Differential Evolution, DE）是一种基于群体智能的全局优化算法，由Storn和Price于1995年提出，适用于连续参数优化问题。其核心机制通过模拟生物进化中的变异、交叉和选择操作实现高效搜索。

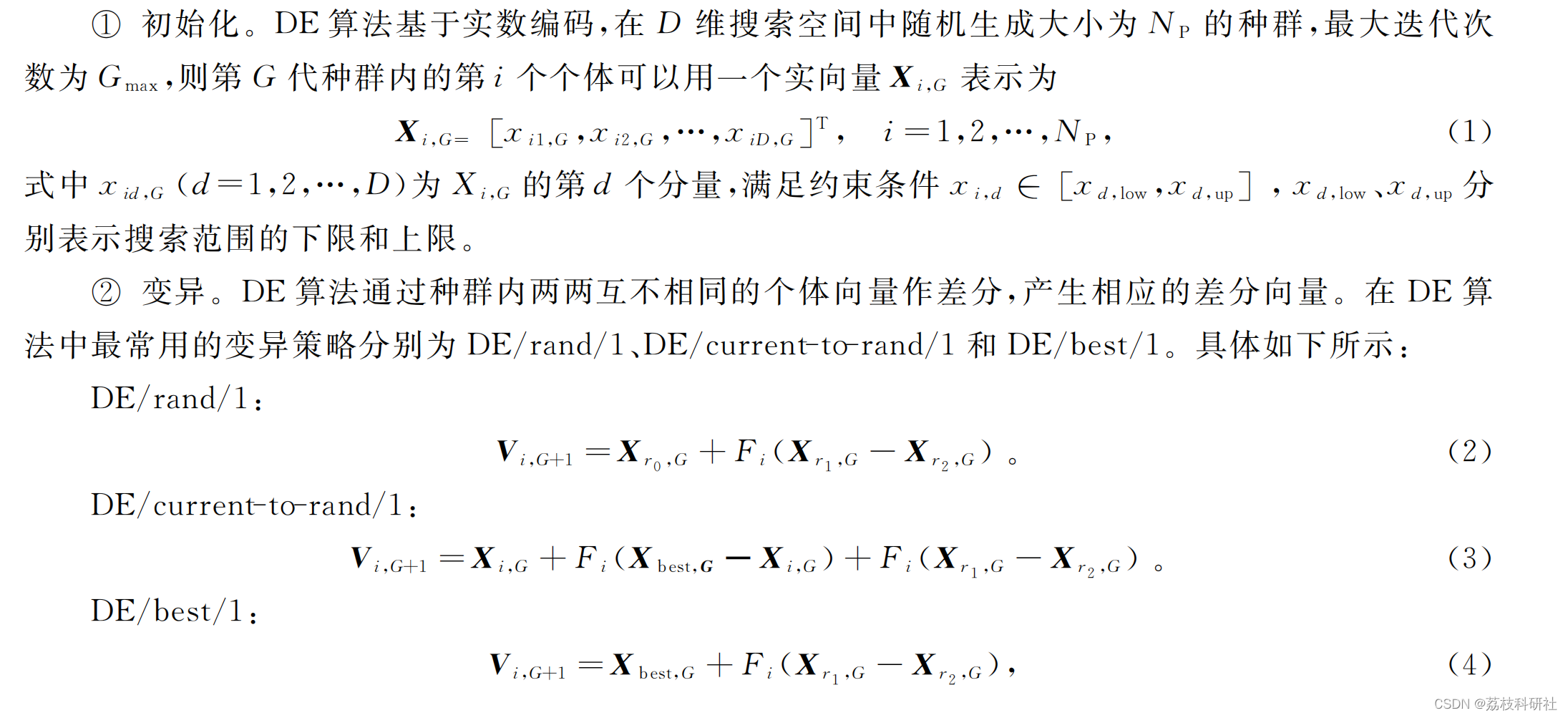

1. 算法流程

初始化：在解空间中随机生成初始种群，每个个体为实数向量，表示问题的候选解（如微电网中各发电单元出力）。

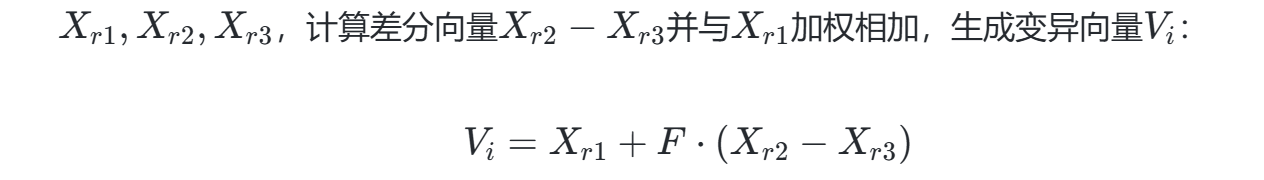

变异：通过差分向量生成新个体。典型策略为DE/rand/1：随机选取三个不同个体

其中FF为缩放因子，控制差分向量的影响。

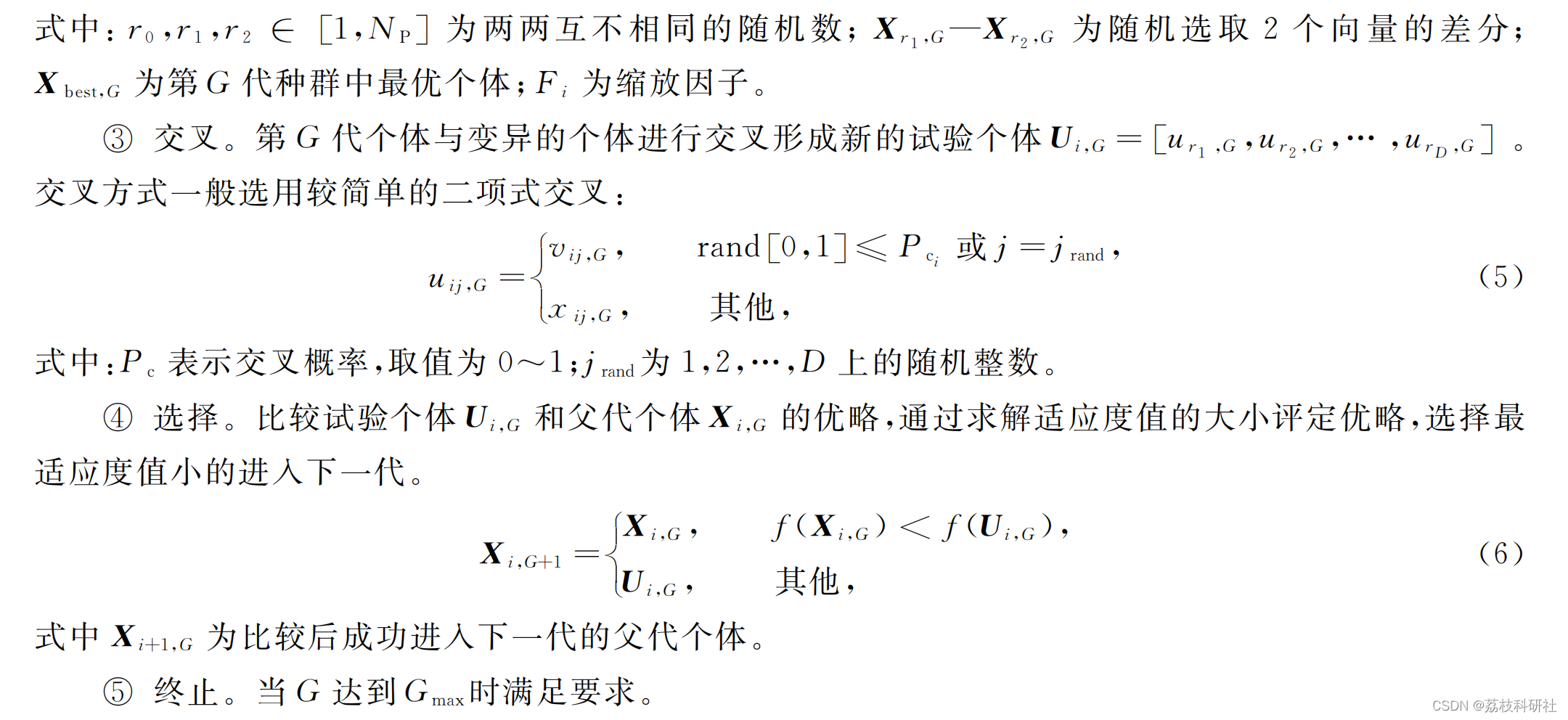

交叉：将变异向量与目标向量按概率交叉，生成试验向量UiUi，增强种群多样性。
选择：比较试验向量与目标向量的适应度（如微电网运行成本），保留更优个体进入下一代。

2. 核心优势

全局搜索能力：通过多初始点并行搜索，避免陷入局部最优。
无需梯度信息：适用于非连续、不可导的复杂优化问题（如含可再生能源的微电网调度）。
参数少且易调优：仅需设置种群规模、缩放因子FF和交叉概率CRCR。
内在并行性：适合分布式计算，降低时间成本。

二、微电网调度的主要目标与约束

1. 优化目标

经济性：最小化运行成本，包括发电成本、购电成本、储能损耗等。
环保性：减少污染物排放（如CO₂）。
可靠性：平衡供需，降低弃风弃光率，提高可再生能源利用率。
多能源协调：电力、热力、燃气等多能流耦合优化。

2. 约束条件

功率平衡：发电、储能、负荷与电网交互的实时平衡。
设备运行限制：
- 分布式电源出力上下限及爬坡速率。
- 储能充放电功率及容量约束。
- 电网交互功率限制（如联络线容量）。
安全约束：电压、频率稳定性，网络安全。
用户需求：可调节负荷的用电偏好与满意度。

三、基于差分进化算法的微电网调度研究现状

1. 多目标优化

案例：文献[21]提出DE-PSO混合算法，结合粒子群的全局搜索与DE的局部优化，在微电网经济-环保双目标优化中，成本降低12%，碳排放减少18%。
方法：采用非支配排序（NSGA-II）或加权聚合处理多目标冲突。

2. 不确定性处理

场景分析：文献[28]利用情景分析法生成可再生能源出力与负荷的典型场景，结合DE优化动态调度方案，弃光率降低9%。
鲁棒优化：文献[24]针对CCHP型微电网的两阶段随机需求，改进DE算法实现鲁棒调度，资源利用率提高15%。

3. 动态调度

时间尺度：
- 日前调度：优化24小时出力计划，考虑电价峰谷。
- 日内滚动调度：15分钟级调整超级电容器与柴油机组出力，应对实时波动。
案例：含电动汽车的微电网中，DE优化V2B2模式，光伏自消纳率提升至82%，峰谷差缩小30%。

4. 改进策略

混合算法：DE与PSO、量子粒子群等结合，提升收敛速度与精度。
参数自适应：动态调整FF和CRCR，避免早熟收敛。
扰动策略：引入混沌初始化或移民操作，维持种群多样性。

四、优势与局限性

1. 优势

全局搜索能力：在复杂非凸问题中优于传统梯度方法。
灵活性：可处理离散与连续变量混合问题（如储能充放电状态）。
并行性：适合大规模微电网集群优化。

2. 局限性

参数敏感性：FF和CRCR设置不当易导致收敛停滞。
局部最优风险：高维问题中可能陷入次优解，需结合扰动策略。
计算效率：大规模问题迭代次数多，需借助分布式计算加速。

五、典型实验数据与效果

研究案例	优化目标	改进方法	效果（对比基准）
DE-PSO混合算法	经济性、环保性	多重变异策略	成本降12%，碳排放降18%
V2B2模式调度	用电成本、光伏自消纳率	多目标DE	自消纳率82%，峰谷差缩30%
CCHP两阶段调度	资源利用率、稳定性	改进DE+场景缩减	资源利用率提高15%
含碳交易的连续时间调度	经济性、碳排放	复合电价模型+改进DE	算法收敛速度提升25%

六、未来研究方向

智能参数调整：结合强化学习动态优化DE参数。
多时间尺度耦合：日前-日内-实时调度的协同优化。
异构能源整合：电-热-氢多能流耦合的DE模型。
边缘计算应用：DE算法在分布式边缘节点的部署优化。

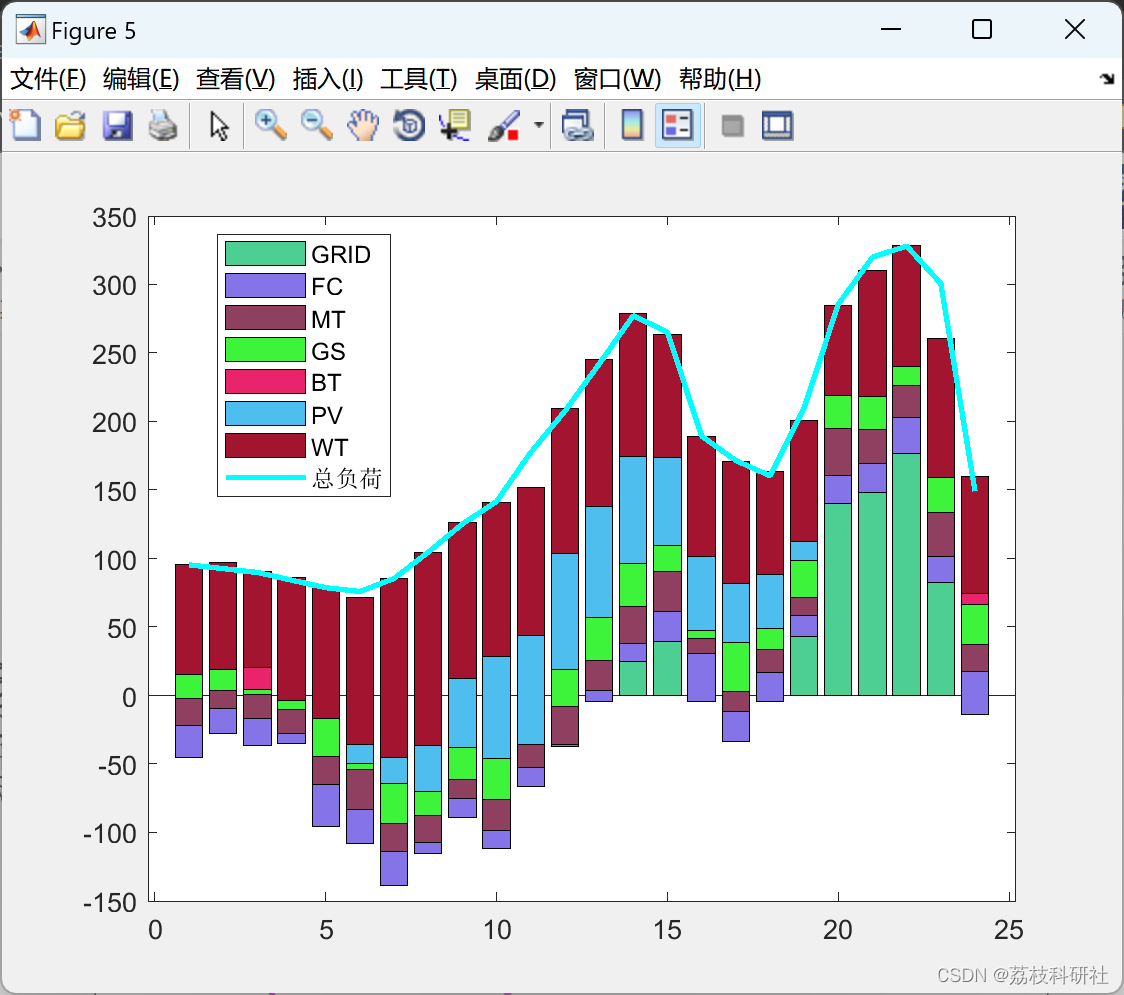

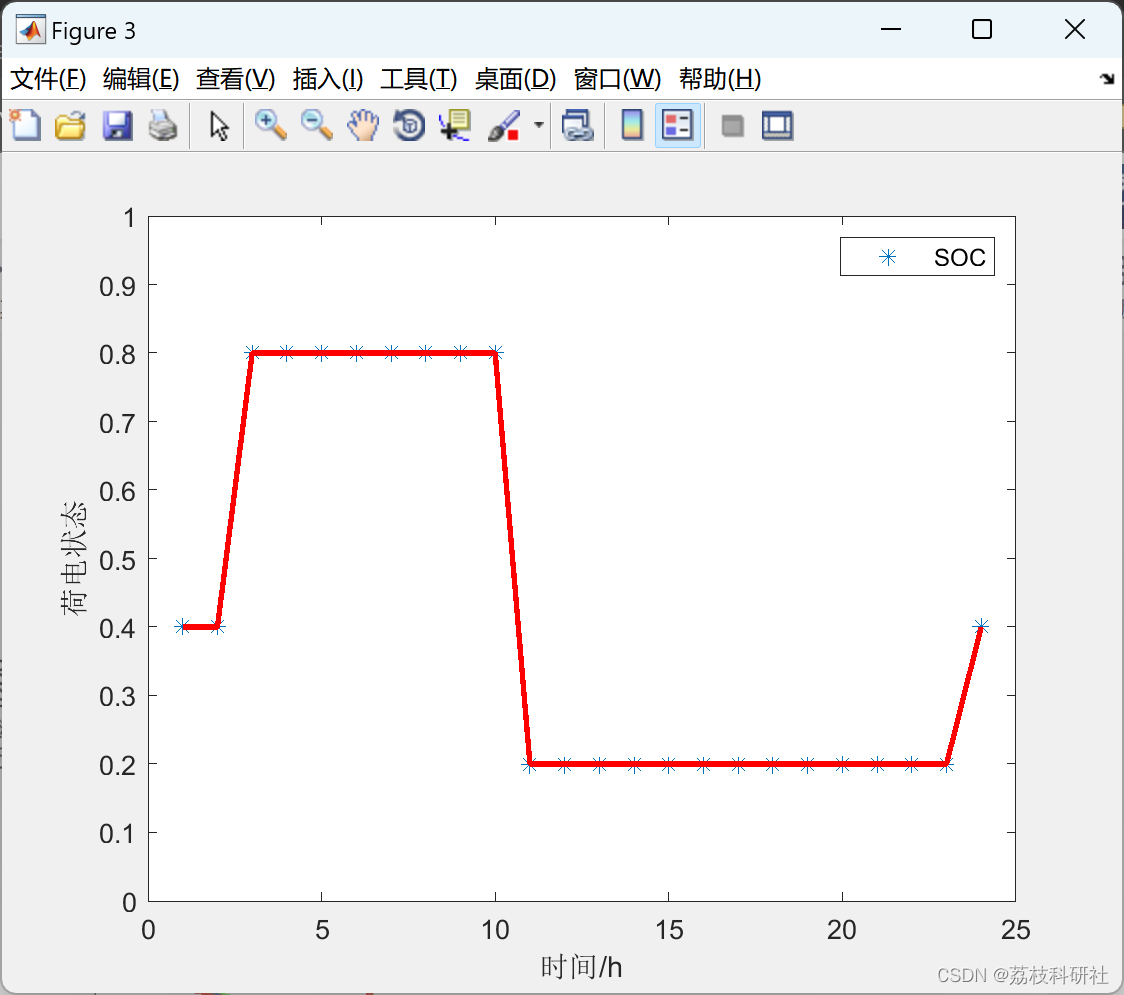

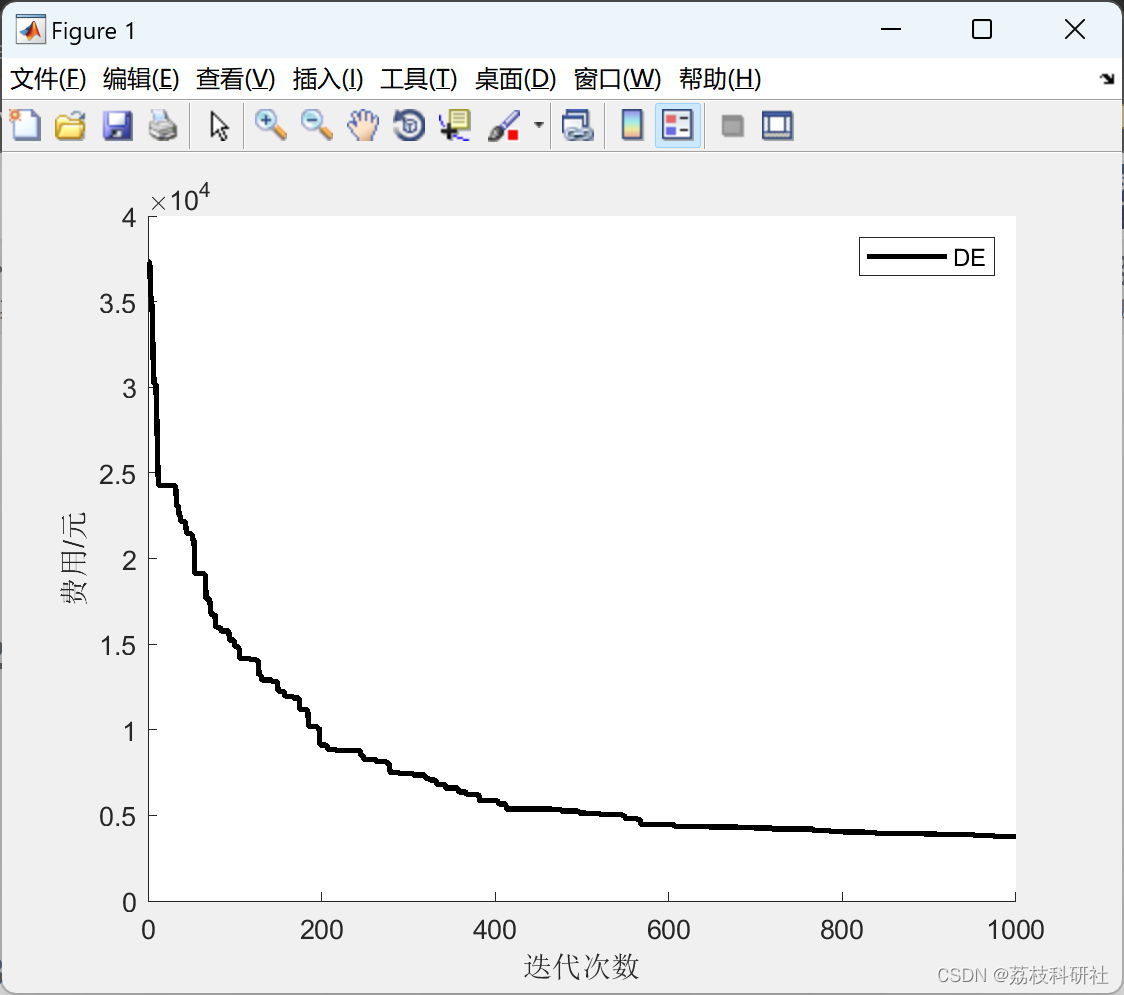

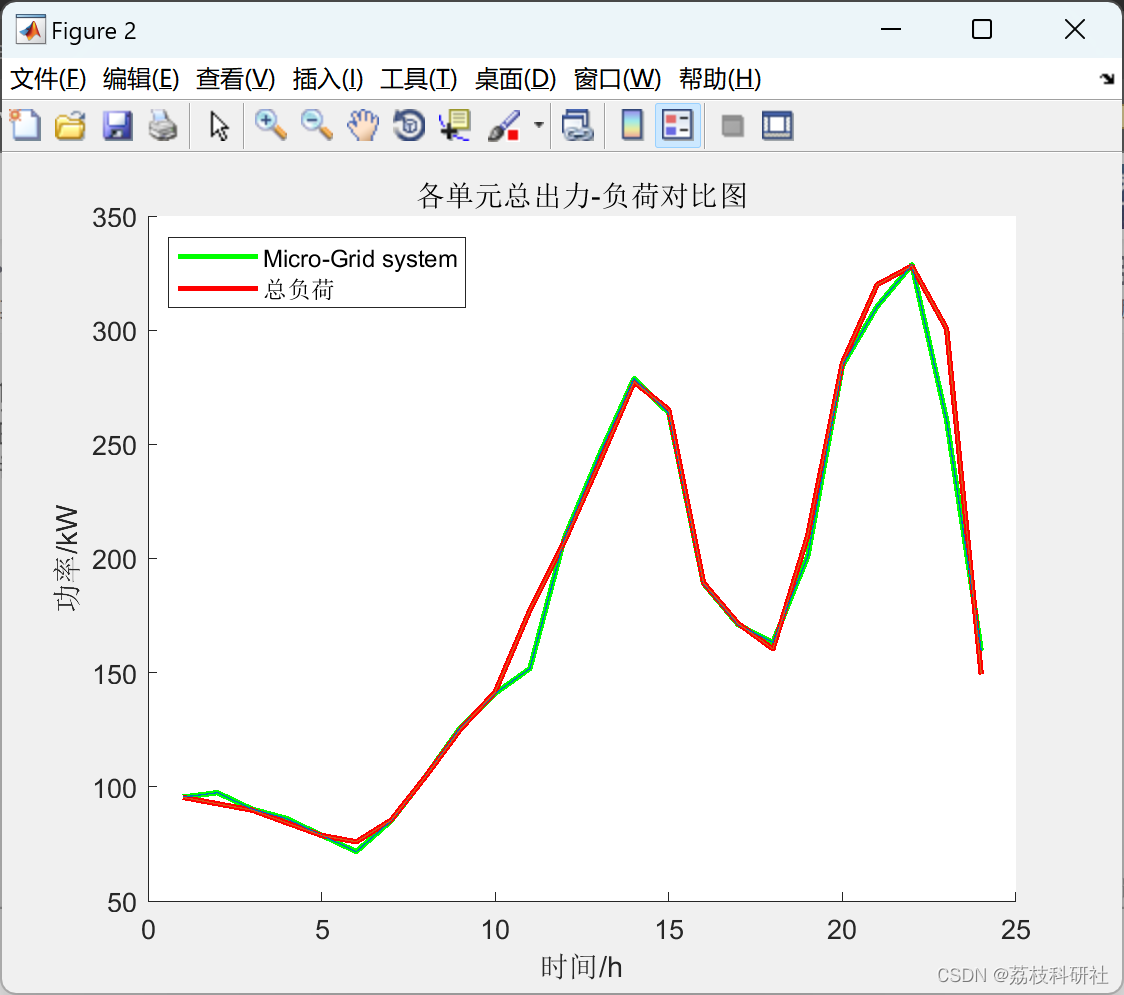

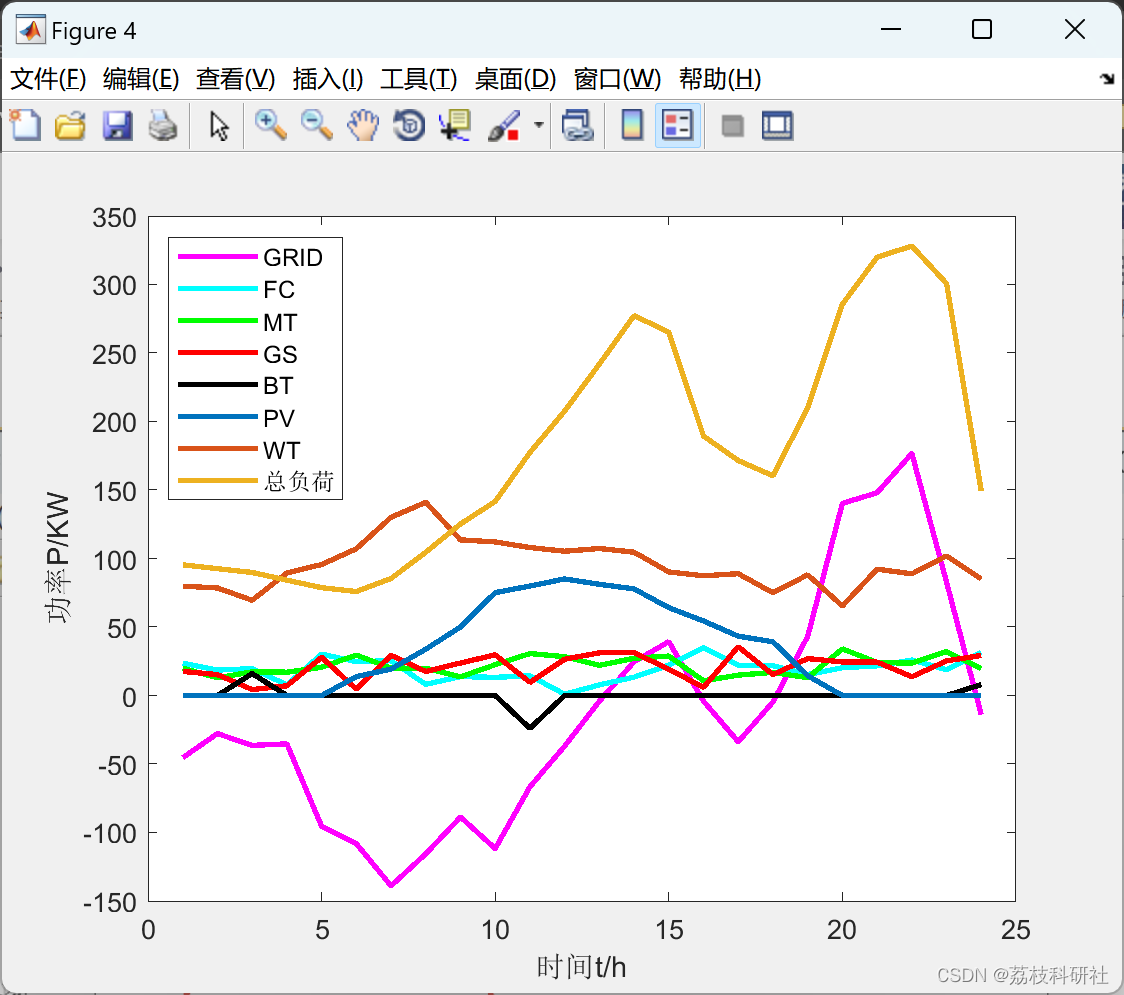

📚2 运行结果

部分代码：

%% 费用计算
% 计算燃料电池、微型燃气轮机、小型内燃机燃料成本
F_FuelCost= sum(x(1:24))*data.parameter(3,4)*data.c+sum(x(25:48))*data.parameter(4,4)*data.c+sum(x(49:72))*data.parameter(5,4)*data.c;

% 计算设备运行成本
F_YunweiCost=data.parameter(1,3)*sum(data.PV)+data.parameter(2,3)*sum(data.WT)+data.parameter(3,3)*sum(x(1:24))+data.parameter(4,3)*sum(abs(x(25:48)))+data.parameter(5,3)*sum(x(49:72))+data.parameter(6,3)*sum(abs(x_BT));

% 计算污染物成本
F_PollutionCost=sum(data.pollution(:,1).*data.pollution(:,2).*sum(x(1:24)))+sum(data.pollution(:,1).*data.pollution(:,4).*sum(x(25:48)))+sum(data.pollution(:,1).*data.pollution(:,3).*sum(x(49:72)))+sum(data.pollution(:,1).*data.pollution(:,5).*sum(x(73:96)));

% 大电网交互成本
Grid=x(73:end);
tempa=find(Grid>0);
tempb=find(Grid<0);

F_GridChange= sum(Grid(tempa).*data.Price(tempa))+sum(Grid(tempb).*data.Price(tempb));
