文章详细介绍了B站上一个关于VisionPro的学习视频，讲解了制作流程，包括每个部分需要图片输入，特别是第三部分的卡尺坐标要求，以及如何使用模板匹配。此外，还提到了添加终端宽度、设置图标标签的字体和文本类型，以及正确选择显示图片的重要性。

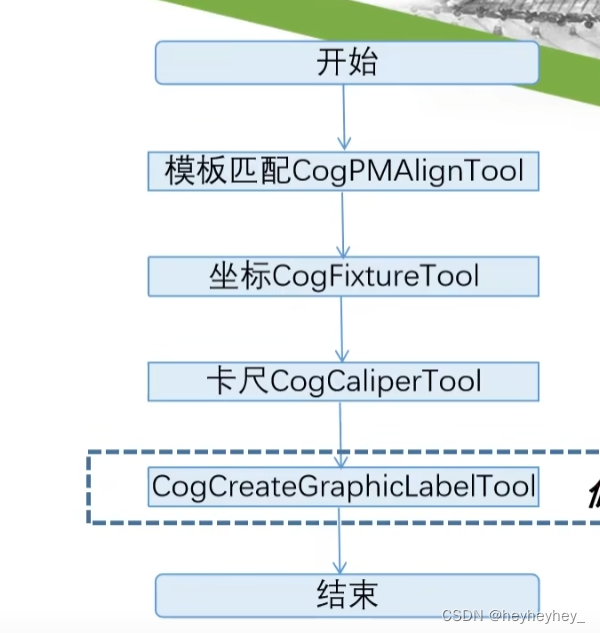

项目流程：
制作流程：
注意事项：
1、每个部分都需要传入图片，其中第三部分卡尺需要传入坐标的输出卡片（猜测：实质是需要模板匹配的出的图片），不然智能标记出一张图片的尺寸，其他图片标记不出。
2、坐标工具需要模板匹配的位置信息

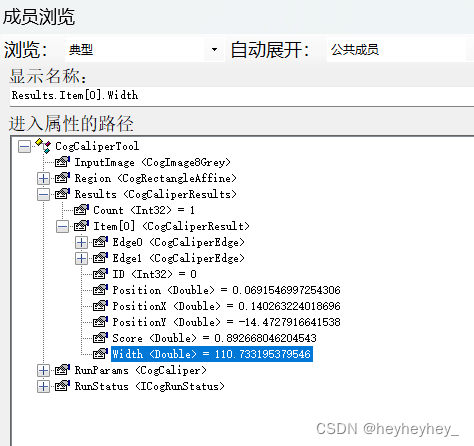

3、需要右击卡尺再点击添加终端宽度，然后引给图标标签工具，注意类型是Double就引到DOUBLE。

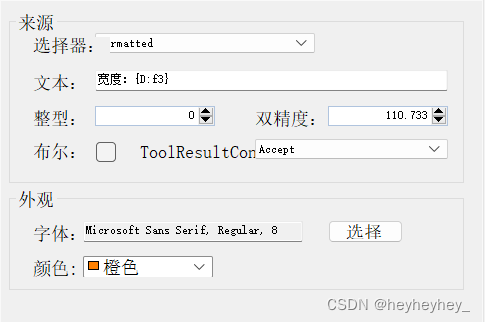

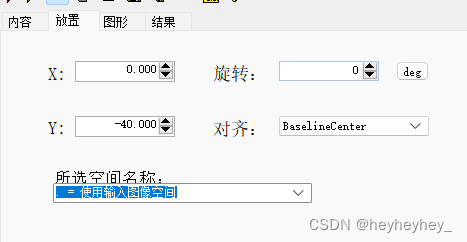

4、双击图标标签工具，可以设置字体，文本类型（Double类型还是自定义格式），文本显示位置
5、注意每次显示结果时需要选择正确的显示图片
VisionPro学习记录1-1零件尺寸测量与显示
于 2023-06-05 17:30:41 首次发布
