74HC244；74HCT244——三态八路缓冲器/线路驱动器

最新推荐文章于 2025-01-21 07:00:27 发布

阿念没有感情

最新推荐文章于 2025-01-21 07:00:27 发布

阅读量1.3w

点赞数 3

分类专栏：数据手册整理

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/qq_46135352/article/details/107114820

版权

数据手册整理专栏收录该内容

2 篇文章

订阅专栏

本文详细解析了输出使能(output enable)的概念及其在低电平激活的特性，同时介绍了数据输入(data input)与总线输出(bus output)的工作原理。通过具体的逻辑状态(L, H, Z, X)示例，阐述了这些组件如何在电子电路中协同工作。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

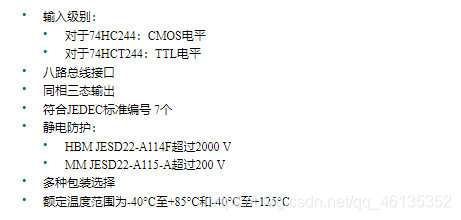

1.特点：
在这里插入图片描述

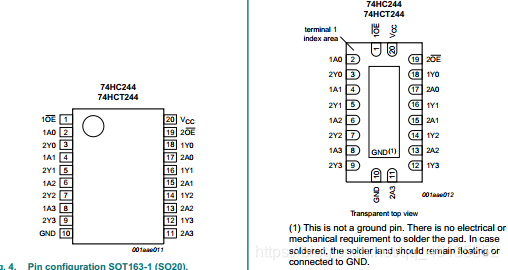

2.引脚及封装：

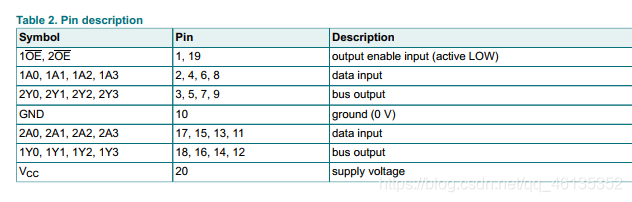

3.引脚定义：

在这里插入图片描述

解释：
output enable input (active LOW)输出使能，低电平有效
data input：数据输入
bus output:总线输出

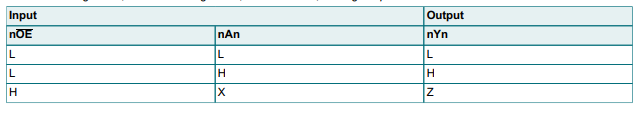

4.使用逻辑：
在这里插入图片描述

解释：
L：低电平；H高电平；Z:高阻态；X:任意（前面三个都可）
以第一个为例：1OE（输出使能引脚）和1A0设置为低电平时，1Y0输出为低电平。

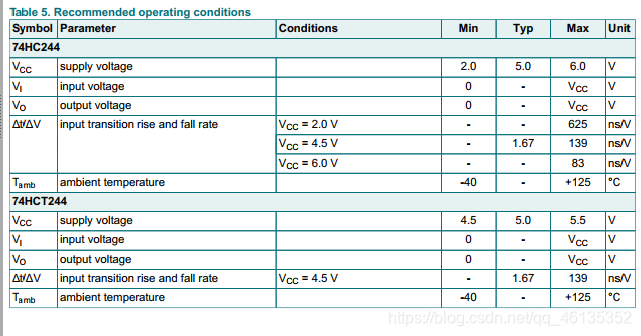

5.操作条件：
在这里插入图片描述
注:以上内容均翻译整理自数据手册，仅用做学习，不用于其他用途，侵权请联系删除
