处理反走样常用的四种技术

本文整理自西安交通大学软件学院祝继华老师的计算机图形学课件，请勿转载

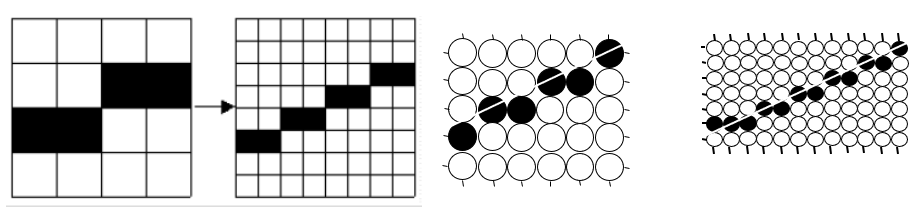

在光栅显示器上显示图形时，直线段或图形边界或多或少会呈锯齿状

图形信号是连续的，而在光栅显示系统中，采用离散的象素表示图形

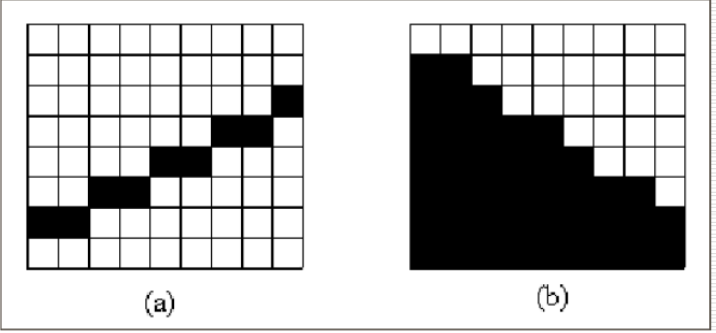

• 走样：用离散量表示连续量引起的失真现象。

  • 阶梯状边界；

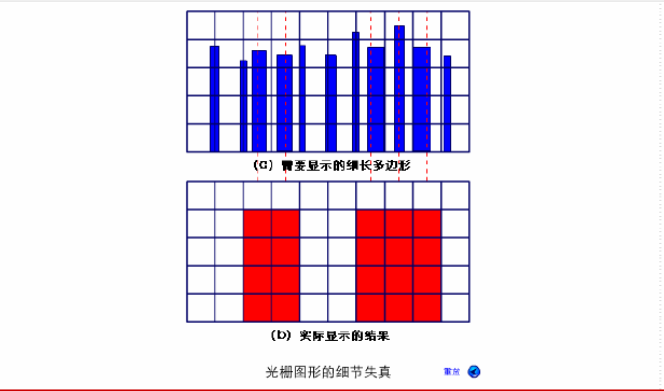

  • 图形细节失真；



  • 狭小图形遗失（左）：动画序列中时隐时现，产生闪烁（右）。

反走样

在图形显示过程中，用于减少或消除走样现象的方法或技术

反走样几种方法：

• 提高分辨率方法；
• 非加权区域采样；
• 加权区域采样；
• 半色调技术。

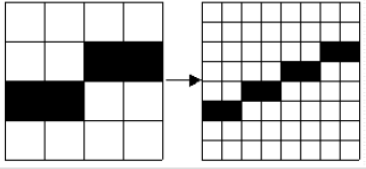

提高分辨率

把显示器分辨率（水平、垂直）提高一倍

帧缓存容量则增加到原来的4倍，而扫描转换同样大小的图形却要花4倍时间

评价：方法简单，但代价非常大，不经济

区域采样

• 直线段对一个像素亮度的贡献：
  • 与两者相交区域的面积成正比；
  • 和像素中心点距直线段的距离成反比。
• 当直线段和某个像素不相交时，它对该像素的亮度无影响；
• 相同面积的相交区域对像素的亮度贡献相同，而与这个相交区域落在像素内的位置无关。

非加权区域采样

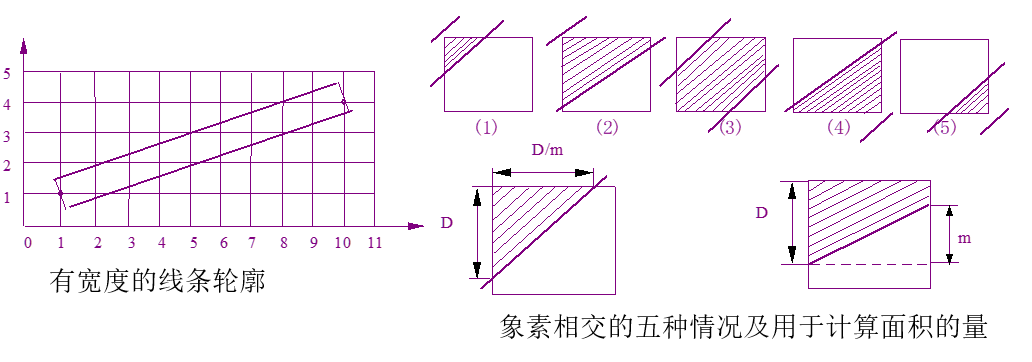

假设一条直线段的斜率为m(0≤m≤1)，且所画直线为一个象素单位，则直线段与象素相交有五种情况。

面积计算：

• 情况（1）（5）阴影面积为：$D^2/2m$；
• 情况（2）（4）阴影面积为：$D-m/2$；
• 情况（3）阴影面积为：$1-[(1-D{)}^2+E^2]/2m,E=D+m-sqrt(1+m^2)$。

像素实际显示的灰度值=所得面积(0-1间)*该像素的最大灰度值

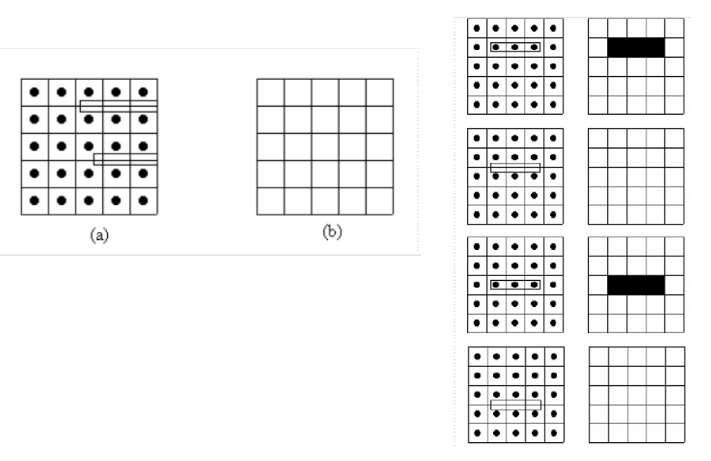

为了简化计算可以采用离散的方法

• 首先将屏幕象素均分成n个子象素；
• 然后计算中心点落在直线段内的子象素的个数k；
• 将屏幕该象素的亮度置为相交区域面积的近似值可k/n。

加权区域采样

思想：改进非加权区域采样方法的第3条性质，相交区域对象素亮度的贡献依赖于该区域与象素中心的距离

可采用离散计算方法

• 将象素分割成n个等面积的子象素,计算每个子象素对原象素的贡献，并保存在一张二维的加权表中；
• 求出所有中心落于直线段内的子象素；
• 计算所有这些子象素对原象素亮度贡献之和的值；
• 该值乘以象素的最大灰度值作为该象素的显示灰度值。

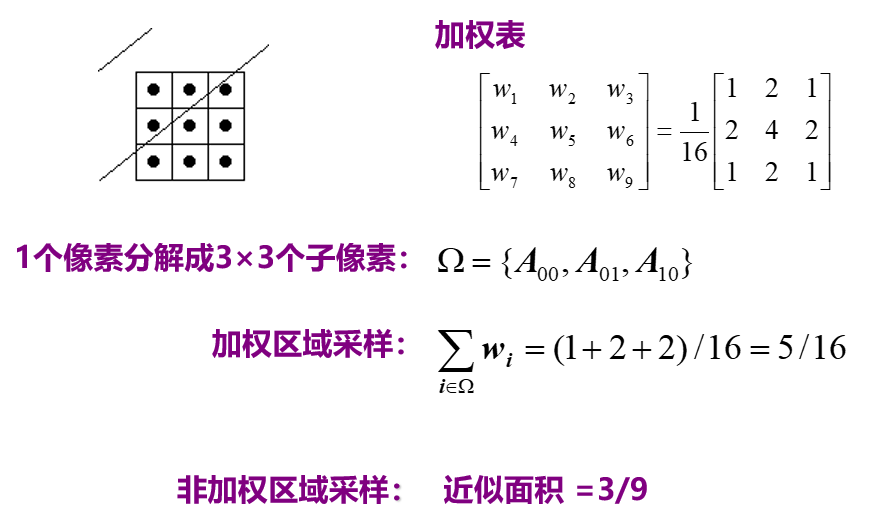

对n=9的情况：

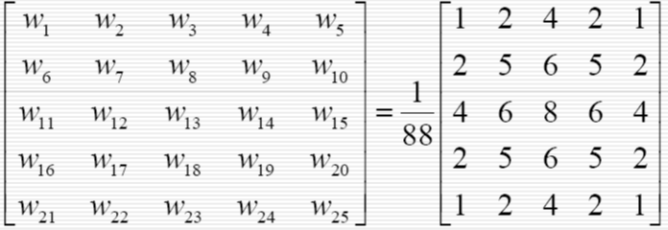

对n=25的情况：

例子

半色调技术

对于给定的分辨率，通过将几个像素组合成一个单元来获得多级灰度；

例：在一个显示器中将四个像素组成一个单元，可产生5种光强。

评价

• 对于两级灰度显示器可能构成的灰度数等于单元中像素个数加1；
• 若有m级灰度，$n\times n$个像素组成一个单元，则灰度级别数为$n\times n\times (m-1)+1$；
• 单元越大，灰度级别越高；
• 它是以牺牲空间分辨率为代价的。

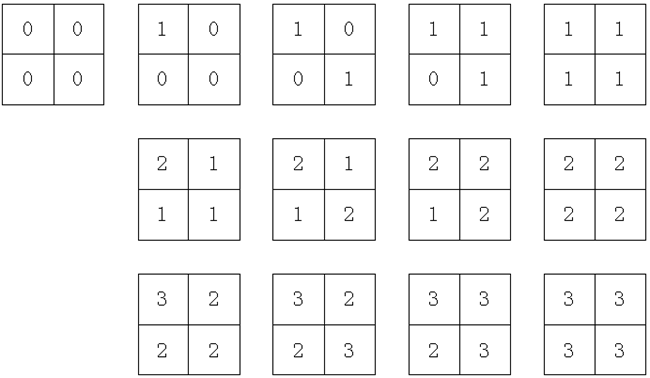

•例：灰度级别=4,每个单元=2*2
