计算机图形学--三角网格相关概念

本文整理自西安交通大学软件学院祝继华老师的计算机图形学课件，请勿转载

三角网格的概念

三角网格描述

• 顶点几何信息：
  • n个顶点$V=(v_1,v_2,\dots ,v_n)$。
• 三角网络拓扑连接的信息
  • 一维的边：对应顶点的二元组,如$(v_1,v_2)$；
  • 二维的面：对应顶点的有序三元组（逆时针），如$(v_1,v_2,v_3)$。
• 附加属性：
  • 与某顶点、边或面关联的法向、纹理坐标等信息。

三角网格模型的存储

• 可通过不同的方法获得：
  • 三维扫描仪，采用特定方法生成三角网格模型；
  • 三维动画和造型软件。
• 文件格式：
  • 文本：易于阅读和理解；(OBJ和PLY文件格式)
  • 二进制：具有较高的编码效率。

三角网格的半边表示

• 精确的表示三角网格：
  • 只需存储顶点和每个面所包含的顶点。
• 对网格拓扑进行检索和遍历：
  • 按顺时针顺序遍历包含某顶点的所有面。
• 原始的存储结构：需要遍历整个模型；
• 改进的存储结构：增加少量的存储量，提供一系列访问的便利，例如三角网格的半边表示结构。

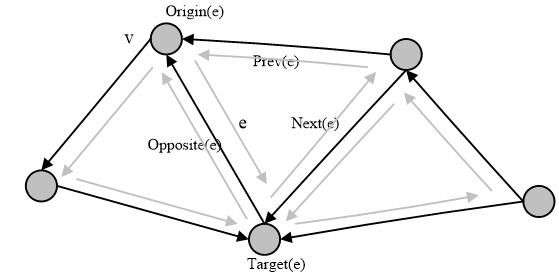

双向链接表

把一条无向的边拆分成两条有向的“半边”，规定半边的方向总是沿着逆时针方向

• 半边e和半边Opposite(e)对应同一条边；
• 除顶点、边和面外，存储额外信息

存储的信息

• 顶点的几何信息，即空间坐标(v)；
• 一条从该顶点出发的半边(e)：
  • 该半边的源顶点Origin(e)
  • 该半边在同一三角形中的下一半边Next(e)
  • 与该半边同属一条边的对边Opposite(e)
  • 该半边所属面IncFace(e)

此存储结构便于各种网格上的遍历操作

• 获得半边e的上一半边： Prev(e)= Next(Next(e))。
• 半边e指向的顶点：Target(e)= Origin(Next(e))。

网格处理概述

从应用目标出发，网格处理包括

• 简化：用较少面片表示几何，提高绘制效率；
• 细分：以原始网格为基础，按一定规则生成包含更多面片的几何；
• 重剖：为了获得更规则的网格模型，可能具有更少或更多的面片

网格简化

减少已有网格的面片数量，仍能表达原三维模型的过程

层次细节网格简化技术

Level of Detail(LOD)

• 基本不影响画面视觉效果的条件下，逐次简化景物的表面细节来减少场景的几何复杂性，提高绘制算法的效率；
• 实质：降低显示三维场景模型的复杂度，损失一定的图形质量，达到实时绘制目的

基本原理

对原始多面体模型，建立不同逼近程度的几何模型：

• 每个模型均保留一定层次的细节；
• 近处观察物体，静止或运动较慢物体，采用精细的模型；
• 远处观察物体，运动较快的物体，采用较粗糙的模型；

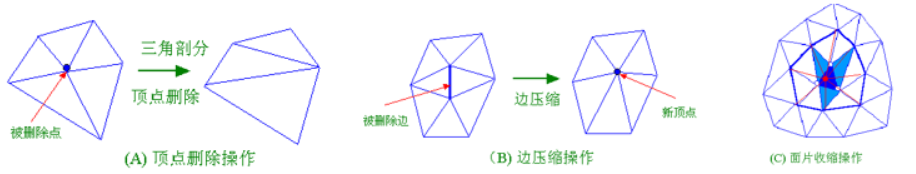

建立原始网格模型的不同层次细节的模型

• 顶点删除：删除一个顶点，对相邻三角形形成的空洞作三角剖分，保持网格的拓扑一致性
• 边压缩：把一条边压缩为顶点，与该边相邻两个三角形退化，两个顶点融合为一个新的顶点
• 面片收缩：把面片收缩为顶点，本身极其相邻三个三角形都退化，三个顶点收缩为一个新顶点

网格细分

通过按一定规则给网格增加顶点和面片数量，让网格模型变得更加光滑。

• Loop细分法；
• $\sqrt{3}$细分法；
• Butterfly细分

Loop细分法

• 最早的基于三角网络的细分法；
• 步骤：
  • 增加顶点：调增网格的拓扑结构；
  • 顶点位置调整：平滑网格的粗糙程度。
• 生成两类顶点，E-顶点和V-顶点

模型细分的一些示例图

特征敏感网格重剖

在网格简化后的模型中，三角形形状的规则性难以有较好的保证

三角网格模型的规则性指标：

• 网格中顶点的度数尽可能接近于6；
• 每个三角面的顶角尽可能的接近于60度；
• 构成网格的各边的边长尽可能相近

网格重剖：生成较规则的网格模型，并尽可能与原网格在几何上相近

特征敏感度量

特阵区域：具有至少一个较大主曲率的区域

• 对于几何模型的外观及表达尤为重要；
• 特征区域曲面上单位法向发生变化：尖锐特征,平滑特征,平坦区域

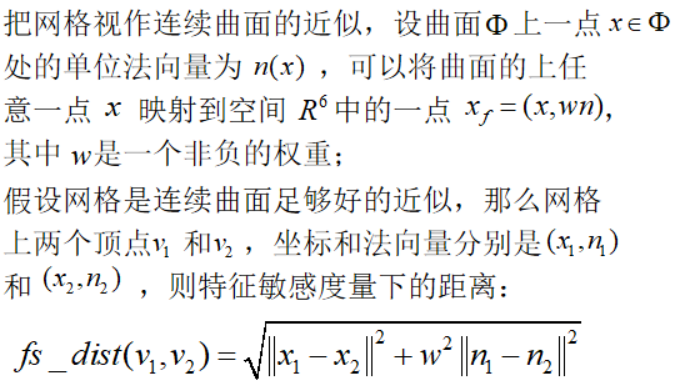

特阵敏感度量：通过改变度量，为与特阵相关的网格处理提供一种统一的解决方案

• 欧氏度量；
• 马氏距离。

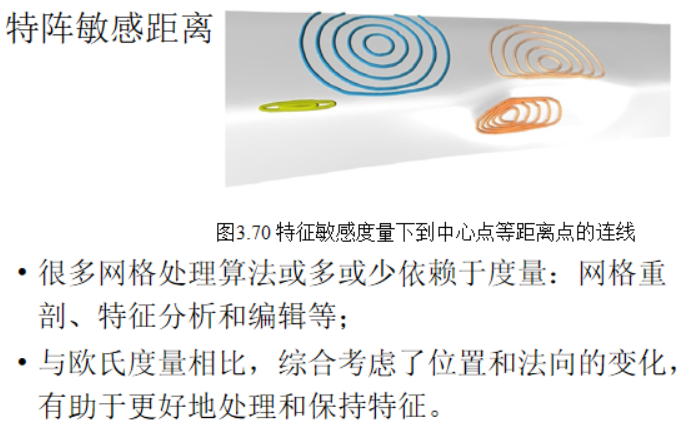

特阵敏感距离
