实验一、旅馆客户服务呼叫显示系统

实验一  旅馆客户服务呼叫显示系统

• 实验目的

1. 综合应用数字电子技术知识，按照要求设计并完成一个小规模的数字电路系统。进行硬件线路的设计、仿真、焊接、调试与实现。
2. 使系统实现一种用于旅馆客户服务呼叫显示系统的实用电路。在呼叫过程中，当8位旅客有扳动呼叫开关时，该客户房间的呼叫指示灯点亮。同时，在服务站的报警器进行报警。同时在数码显示器上显示客户呼叫的房间号。当多人呼叫时，优先显示房间号小的旅客。
3. 通过实际操作，了解和掌握相关课程所涉及到的一些基本理论和基本技能，掌握电子电路系统设计与实现的一般方法。

• 实验要求

1. 一人一组，独立上机。
2. 在电脑上利用Multisim软件完成实验内容。

• 实验内容

该病房呼叫系统设计电路主要分为四个部分：呼叫显示部分、优先选择部分、译码显示部分和呼叫提示部分。

(1)呼叫显示部分：

LED0一LED7分别对应8位客户的房间指示灯。同时增加限流电阻，保障电路安全，使模块正常工作。无人呼叫时，数码管不显示，则将74LS148的E0输出端与数码管译码器的RBO连接。

(2)优先选择部分：

(0#-7#房间，其中0#优先级最高)此处采用8-3优先编码器Q74LS148来实现优先选择模块的主要功能。

(3)译码显示模块：

采用的是共阳七段数码管和74LS147D来实现，其中数码管的CA端接VCC,保证模块正常工作。8客户房间号对应0-7八个数字序号。

(4)呼叫提示部分：

采用LM555CN定时器，持续输出5s的高电平。让蜂鸣器发出5s的蜂鸣声。根据理论知识有电路的震荡周期为T=(R1+2R2)Cn2.可以算出理想的电阻和电容阻值。

• 设计过程

1. 启动Multisim，建立电路文件：在Multisim环境中，新建一个电路设计文件并保存。
2. 使用LED灯充当房间指示灯，与呼叫开关、电阻进行连接组成0到7八个支路。分别接入8-3优先编码器的74LS148D的芯片上。
3. 如果多个房间同时扳动呼叫开关，就会通过优先编码器优先显示房间号最小的房间号。再通过74LS470、数码管将房间号显示在服务站。
4. 同时将555以多谐振荡器的形式接出，当有呼叫激励时输入高电平，使得蜂鸣器长生蜂鸣和服务站的LED灯变亮，从而达到视听两方面的报警。

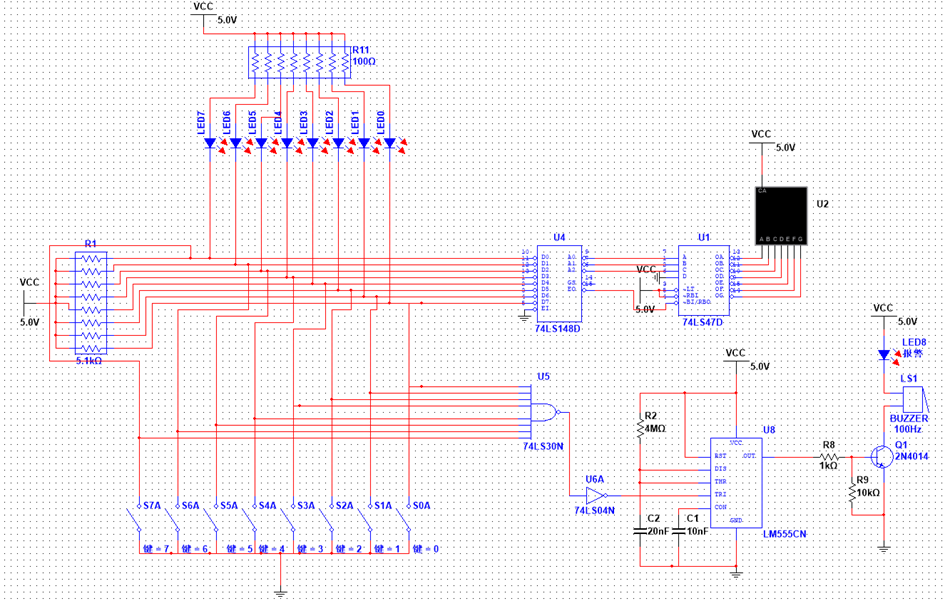

5. 具体设计电路


• 测试方案及实验结果

1.功能一：单一呼叫，报警输出。

(1)测试方案

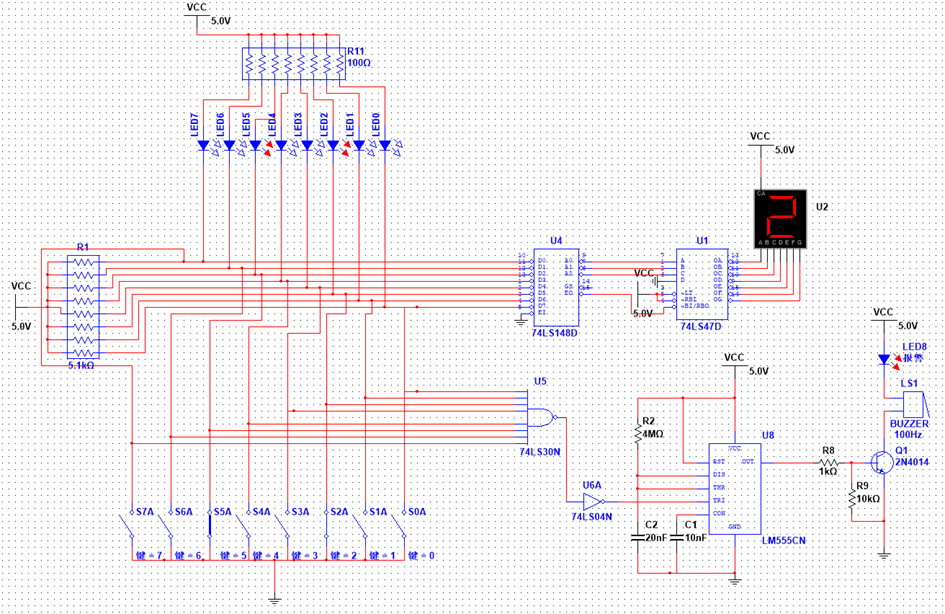

(2)测试结果记录。


 2功能二：多人同时呼叫，报警信息输出

(1)测试方案

(2)测试结果记录
