本文详细介绍了如何使用Python的NetworkX库来创建和操作各种图形结构，包括内置的经典图、栅格图、随机图和社交网络图。此外，还展示了如何创建和添加节点、边，以及设置节点和边的属性。内容涵盖了从简单的无向图到复杂的有向图，以及数据的导入导出和可视化。

请添加图片描述

开源内容：https://github.com/TommyZihao/zihao_course/tree/main/CS224W

子豪兄B 站视频：https://space.bilibili.com/1900783/channel/collectiondetail?sid=915098

斯坦福官方课程主页：https://web.stanford.edu/class/cs224w

NetworkX主页：https://networkx.org

NetworkX创建图

内置图

通过NetworkX自带的函数和API，创建内置的样例图，包括各种有向图、无向图、栅格图、随机图、社交网络，这里举几个常见的例子，更多例子见networkx创建图

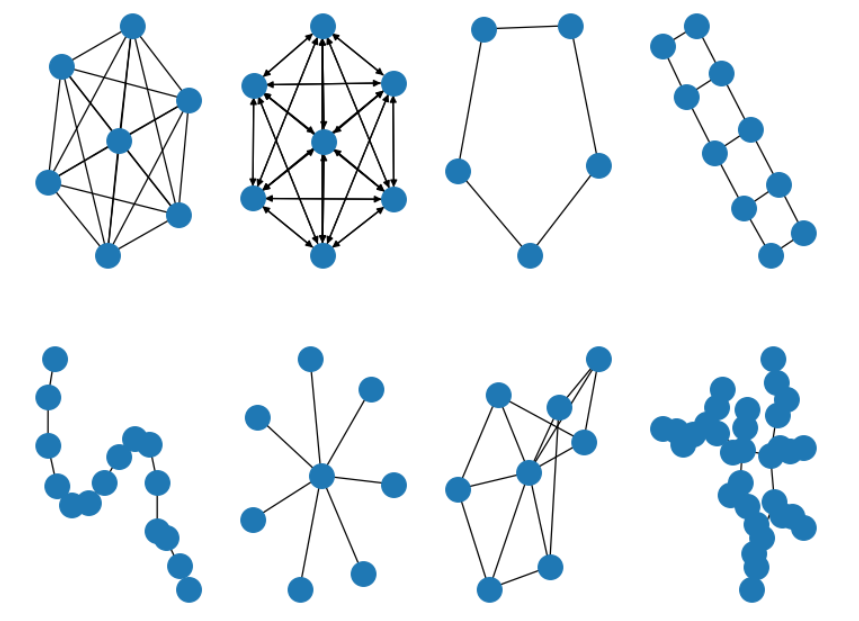

经典图结构

plt.figure(figsize=(10,8), dpi=90)
#全连接无向图
plt.subplot(241)
G = nx.complete_graph(7)
nx.draw(G)
#全连接有向图
plt.subplot(242)
G = nx.complete_graph(7, nx.DiGraph())
nx.draw(G)
#环状图
plt.subplot(243)
G = nx.cycle_graph(5)
nx.draw(G)
#梯状图
plt.subplot(244)
G = nx.ladder_graph(5)
nx.draw(G)
#线性串珠图
plt.subplot(245)
G = nx.path_graph(15)
nx.draw(G)
#星状图
plt.subplot(246)
G = nx.star_graph(7)
nx.draw(G)
#轮辐图
plt.subplot(247)
G = nx.wheel_graph(8)
nx.draw(G)
#二项树
plt.subplot(248)
G = nx.binomial_tree(5)
nx.draw(G)

在这里插入图片描述

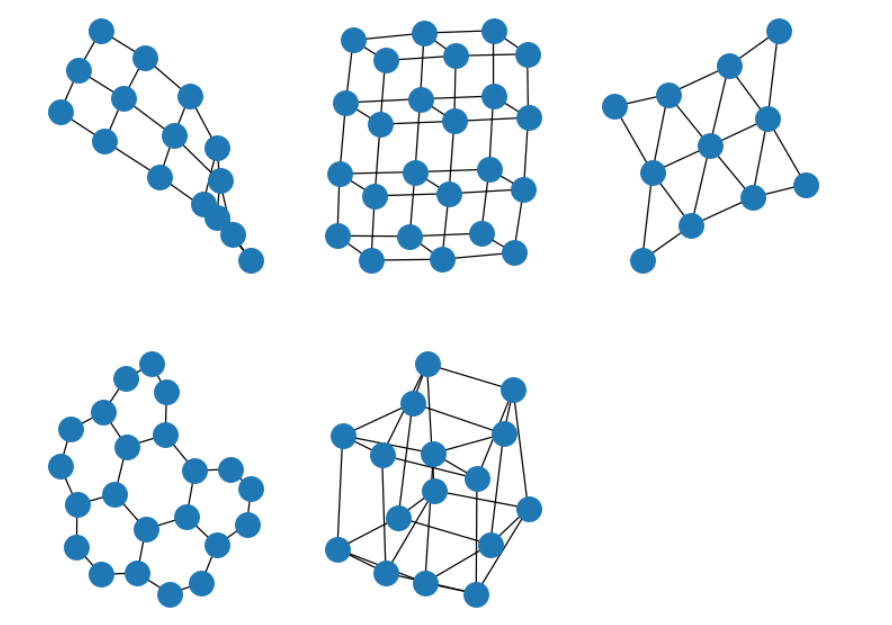

栅格图

plt.figure(figsize=(10,8), dpi=90)
# 二维矩形网格图
plt.subplot(231)
G = nx.grid_2d_graph(3,5)
nx.draw(G)
# 多维矩形网格图
plt.subplot(232)
G = nx.grid_graph(dim=(2, 3, 4))
nx.draw(G)
# 二维三角形网格图
plt.subplot(233)
G = nx.triangular_lattice_graph(2,5)
nx.draw(G)
# 二维六边形蜂窝图
plt.subplot(234)
G = nx.hexagonal_lattice_graph(2,3)
nx.draw(G)
# n维超立方体图
plt.subplot(235)
G = nx.hypercube_graph(4)
nx.draw(G)
