基于I2C/SPI总线的温湿度采集与OLED显示

基于I2C/SPI总线的温湿度采集与OLED显示

1 I2C总线通信协议

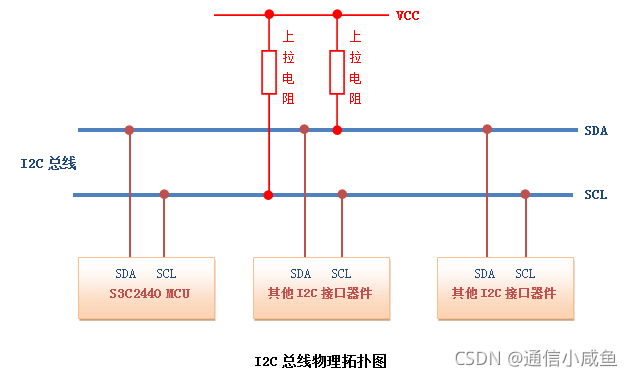

I2C 总线在物理连接上非常简单，分别由 SDA(串行数据线) 和 SCL(串行时钟线) 及 上拉电阻 组成。I2C的通信原理是通过对SCL和SDA线高低电平时序的控制，来产生I2C总线协议所需要的信号进行数据的传递。在总线空闲状态时，这两根线一般被上面所接的上拉电阻拉高，保持着高电平。

I2C通信方式为 半双工 ，只有一根SDA线，同一时间只可以单向通信，485也为半双工，SPI和uart为双工。

1.1 软件I2C

（1）软件I2C一般是用GPIO管脚，用软件控制管脚状态以模拟I2C通信波形。
（2）软件I2C由于不受管脚限制，接口比较灵活。
（3）模拟I2C 是通过GPIO，软件模拟寄存器的工作方式。
（4）软件I2C是程序员使用程序控制SCL,SDA线输出高低电平，模拟I2C协议的时序。一般较硬件I2C稳定，但是程序较为繁琐，不过不难。

1.2 硬件I2C

（1）所谓硬件I2C对应芯片上的I2C外设，有相应I2C驱动电路，其所使用的I2C管脚也是专用的。
（2）硬件I2C的效率要远高于软件的。
（3）硬件（固件）I2C是直接调用内部寄存器进行配置。
（4）硬件I2C程序员只要调用I2C的控制函数即可，不用直接的去控制SCL,SDA高低电平的输出。但是有些单片机的硬件I2C不太稳定，调试问题较多。

1.3 区别软件I2C和硬件I2C

• 可以看底层配置，比如IO口配置，如果配置了IO口的功能（IIC功能）那就是固件IIC，否则就是模拟。

• 可以看IIC写函数，看里面有没有调用现成的函数或者给某个寄存器赋值，如果有，则肯定是固件IIC功能，没有的话肯定是数据一个bit一个bit模拟发生送的，肯定用到了循环，则为模拟。

• 根据代码量判断，模拟的代码量肯定比固件的要大。

  1. 硬件IIC用法比较复杂，模拟IIC的流程更清楚一些。
  2. 硬件IIC速度比模拟快，并且可以用DMA
  3. 模拟IIC可以在任何管脚上，而硬件只能在固定管脚上。

2 AHT20温湿度采集并通过串口发送

题目：
使用STM32F103完成基于I2C协议的AHT20温湿度传感器的数据采集，并将采集的温度-湿度值通过串口输出。阅读AHT20数据手册，编程实现：每隔2秒钟采集一次温湿度数据，并通过串口发送到上位机（win10）。

2.1 电路连接

采用软件I2C实现，电路连线中，使用AHT20芯片、USB转RS232模块，采用的GPIO口是PB6和PB7，因此SCL连接PB6，SDA连接PB7。

2.2 代码分析

完整代码
①AHT20芯片的使用过程

void  read_AHT20_once(void)
{

	delay_ms(10);

	reset_AHT20();//重置AHT20芯片
	delay_ms(10);

	init_AHT20();//初始化AHT20芯片
	delay_ms(10);

	startMeasure_AHT20();//开始测试AHT20芯片
	delay_ms(80);

	read_AHT20();//读取AHT20采集的到的数据
	delay_ms(5);
}

②AHT20芯片读取数据

void read_AHT20(void)
{

	uint8_t   i;

	for(i=0; i<6; i++)
	{

		readByte[i]=0;
	}
	I2C_Start();//I2C启动

	I2C_WriteByte(0x71);//I2C写数据
	ack_status = Receive_ACK();//收到的应答信息
	readByte[0]= I2C_ReadByte();//I2C读取数据
	Send_ACK();//发送应答信息

	readByte[1]= I2C_ReadByte();
	Send_ACK();

	readByte[2]= I2C_ReadByte();
	Send_ACK();

	readByte[3]= I2C_ReadByte();
	Send_ACK();

	readByte[4]= I2C_ReadByte();
	Send_ACK();

	readByte[5]= I2C_ReadByte();
	SendNot_Ack();
	//Send_ACK();

	I2C_Stop();//I2C停止函数
	//判断读取到的第一个字节是不是0x08，0x08是该芯片读取流程中规定的，如果读取过程没有问题，就对读到的数据进行相应的处理
	if( (readByte[0] & 0x68) == 0x08 )
	{

		H1 = readByte[1];
		H1 = (H1<<8) | readByte[2];
		H1 = (H1<<8) | readByte[3];
		H1 = H1>>4;

		H1 = (H1*1000)/1024/1024;

		T1 = readByte[3];
		T1 = T1 & 0x0000000F;
		T1 = (T1<<8) | readByte[4];
		T1 = (T1<<8) | readByte[5];

		T1 = (T1*2000)/1024/1024 - 500;

		AHT20_OutData[0] = (H1>>8) & 0x000000FF;
		AHT20_OutData[1] = H1 & 0x000000FF;

		AHT20_OutData[2] = (T1>>8) & 0x000000FF;
		AHT20_OutData[3] = T1 & 0x000000FF;
	}
	else
	{

		AHT20_OutData[0] = 0xFF;
		AHT20_OutData[1] = 0xFF;

		AHT20_OutData[2] = 0xFF;
		AHT20_OutData[3] = 0xFF;
		printf("读取失败！！！");

	}
	printf("\r\n");
	//根据AHT20芯片中，温度和湿度的计算公式，得到最终的结果，通过串口显示
	printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
	printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
	printf("\r\n");
}

2.3 实验结果

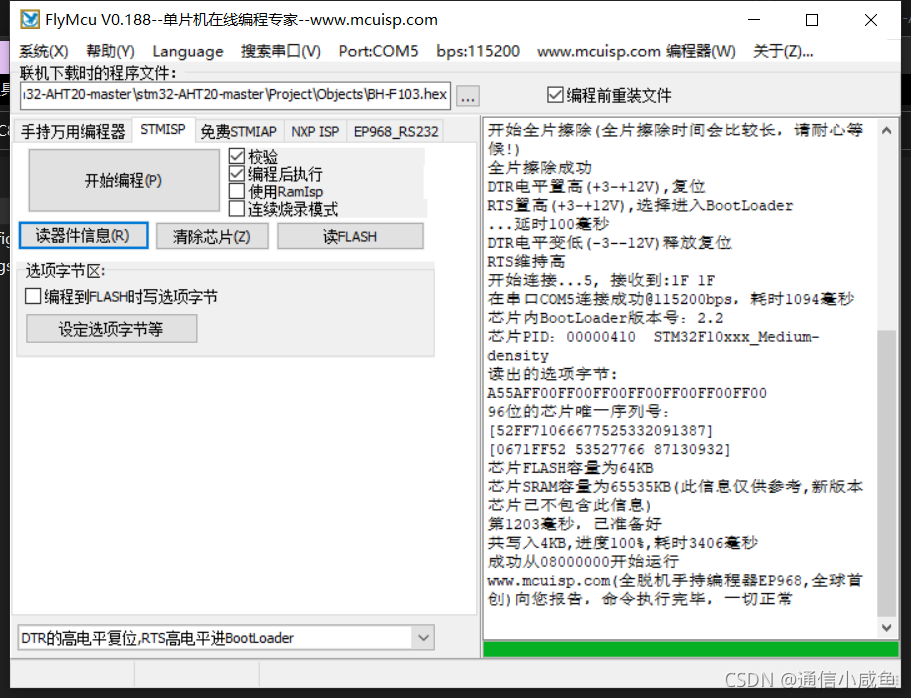

烧录

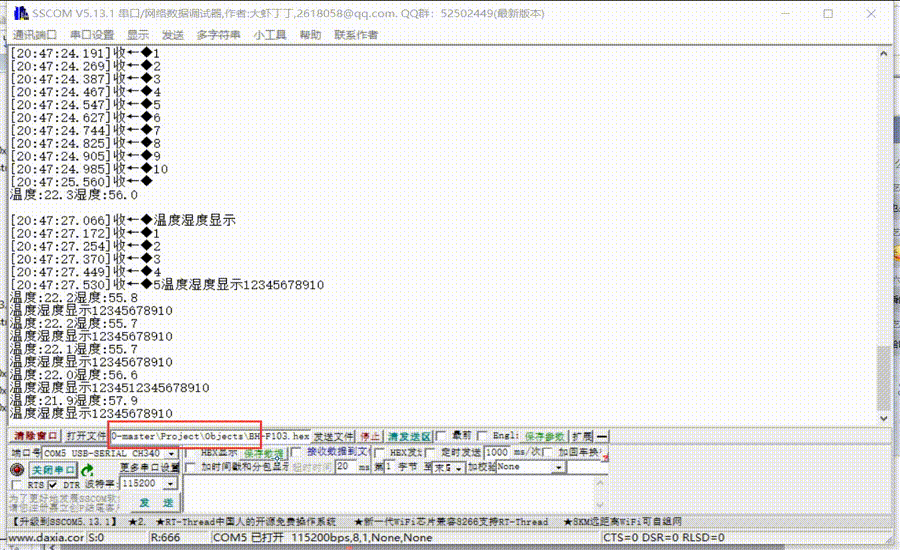

串口发送并显示：可以看到开始时是显示的室内的温湿度，
