Rhino结合AD、keyshot进行建模和渲染

Rhino作为参数化建模软件，其简洁的界面和高效的功能让我爱不释手。学习rhino是为了配合PCB的3D模型进行硬件设计。模型背后的建模逻辑让我对机械结构有了更多的想法，好为下一个作品做铺垫😅。

---

前言

环境：
Rhino 7.4
Keyshot 10
Altium Designer 21

一、AD导入Rhino

把画好的PCB切换为3D模型，输出的step文件可以直接使用rhino打开，打开后就是对应的3D模型了。

二、编辑3D模型

建议把打开的step文件复制到rhino的3dm文件中进行编辑。我把之前的磁悬浮装置PCB进行了导入测试，除了烧显卡外其余操作一切正常。关于磁悬浮装置可以浏览我之前的文章。
STM32下推式磁悬浮装置（一）原理分析与元件清单
STM32下推式磁悬浮装置（二）原理图设计思路
STM32下推式磁悬浮装置（三）PID调试与源码分析

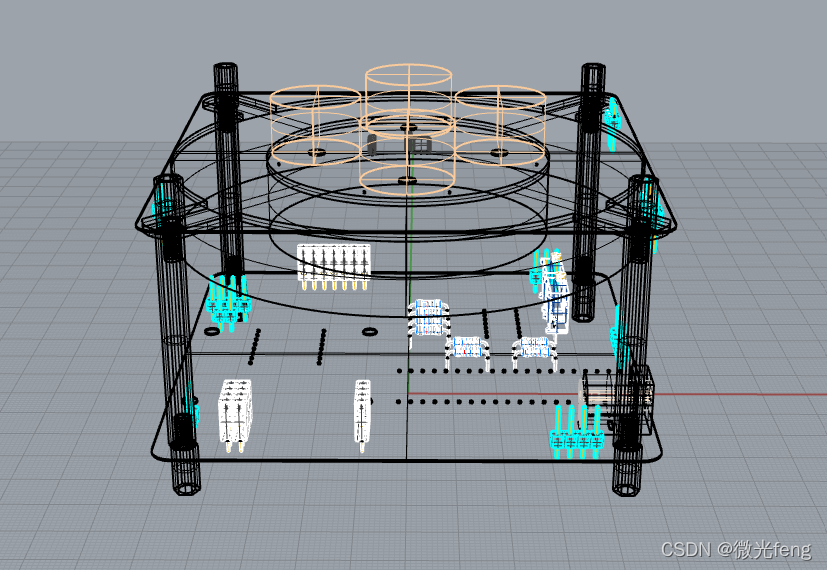

线框模式下效果

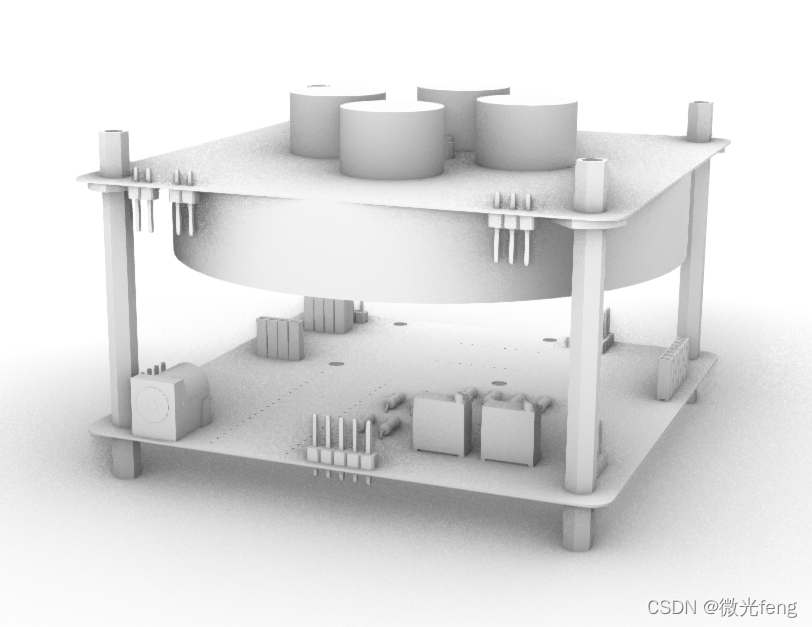

石膏渲染图

三、Rhino导入keyshot渲染

Rhino自带的渲染效果一般，毕竟这个软件主要用于参数化建模。但是我无法拒绝一张炫酷的渲染效果图。关于keyshot可以用下面的链接下载，感谢这位大佬的贡献。https://www.52pojie.cn/thread-1309762-1-1.html
Rhino7需要另存为Rhino6的3dm文件才能用keyshot打开，直接用Rhino7的文件会报找不到3D模型的错误。然后可以直接在keyshot中导入Rhino6的3dm文件。

四、keyshot渲染效果图

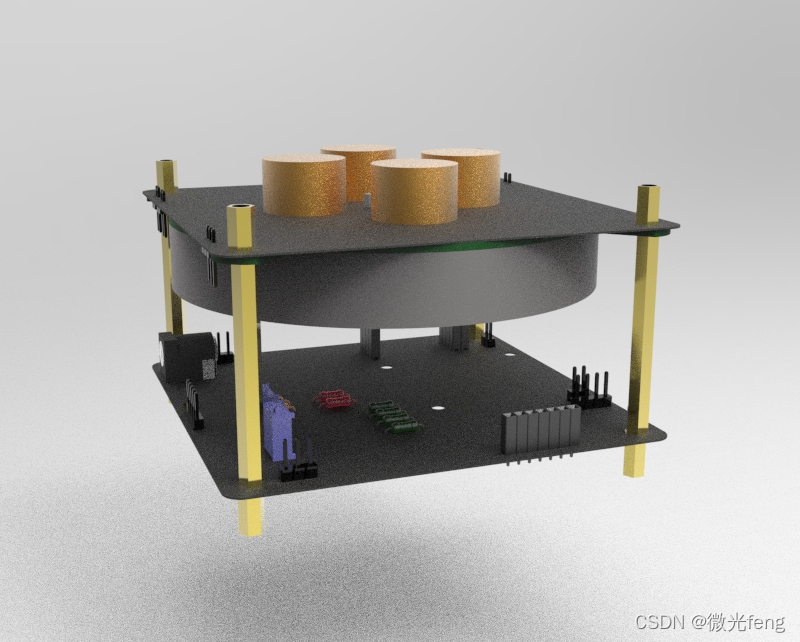

3D建模软件功能都差不多，纯属是个人喜好，比如SolidWorks是自带keyshot的。下面对刚才的磁悬浮装置进行简单渲染，主要是更改材质和颜色，最下面的PCB由于三维模型不全就不单独渲染了。

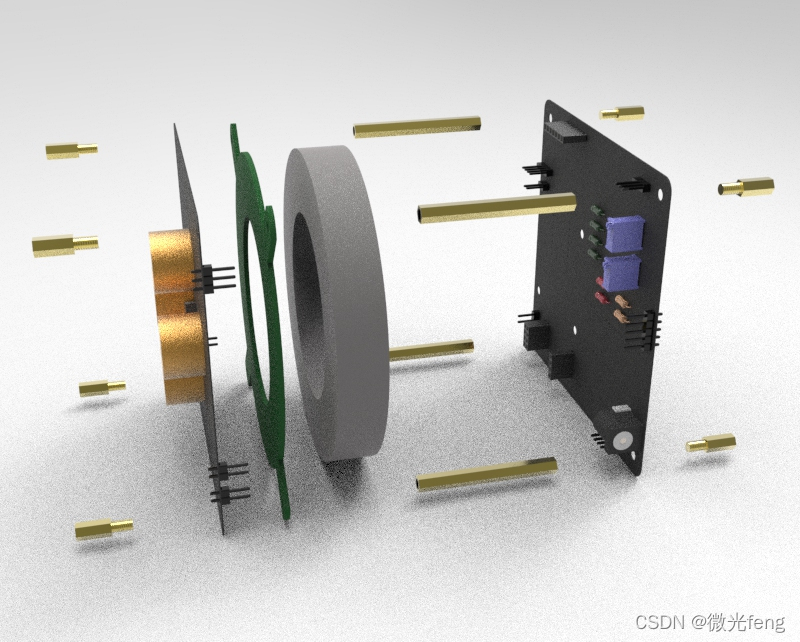

对模型进行拆解并渲染。以下就是整个磁悬浮装置的组装过程，简洁明了，之前下载并打样了PCB的朋友可以按这个顺序组装，磁铁用胶水贴到绿色的底板上。中间铜柱长度45mm，两边铜柱长度10mm，类型都是3M。

五、关于Rhino

在制作磁悬浮装置模型前，我还基于教学视频制作一系列著名的景观装置。







整个学习过程非常有趣。

结语

突然对结构有了一些想法，期待下一个作品，如果有时间🤔。
