前言
一丶通过STMCube配置项目
二、通过KEil配置代码
三、效果
四、参考

前言

软件版本:
STM32CubeMX:6.30
KEIl:5.31
FlyMcu：0.188
硬件:
STM32F103C8T

一丶通过STMCube配置项目

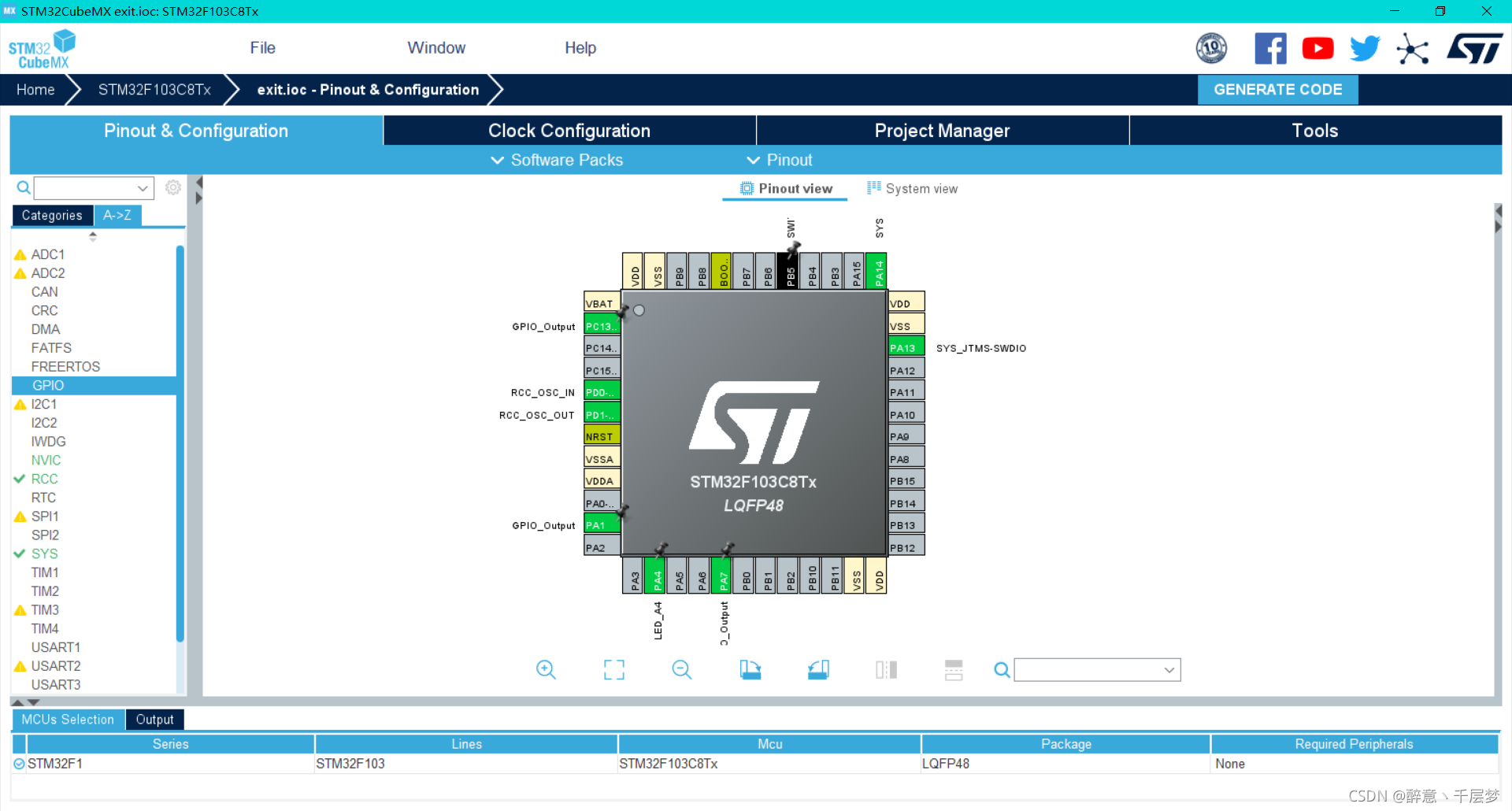

1.引脚配置如图

A4输出控制灯的亮灭,设置为GPIO_Output
A1持续输出高电平,设置同上
A7持续输出低电平,设置同上
C13个人习惯开启做测试用,设置同上
B5模拟开关,设置为GPIO_EXTI5

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ekpRu9KW-1635429987158)(attachment:image.png)]

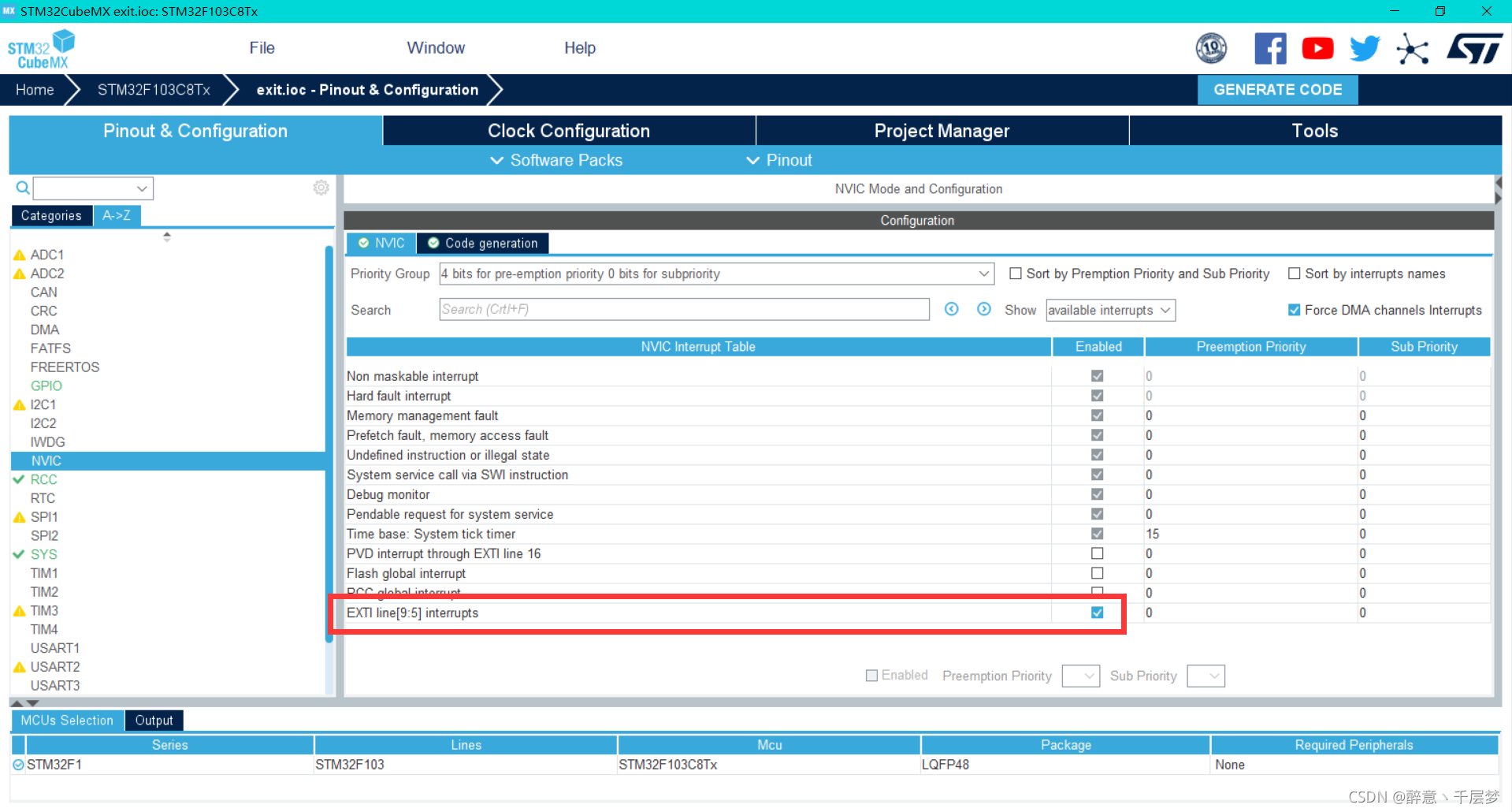

2.配置EXIT

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-XMYlLud9-1635429987161)(attachment:image-2.png)]

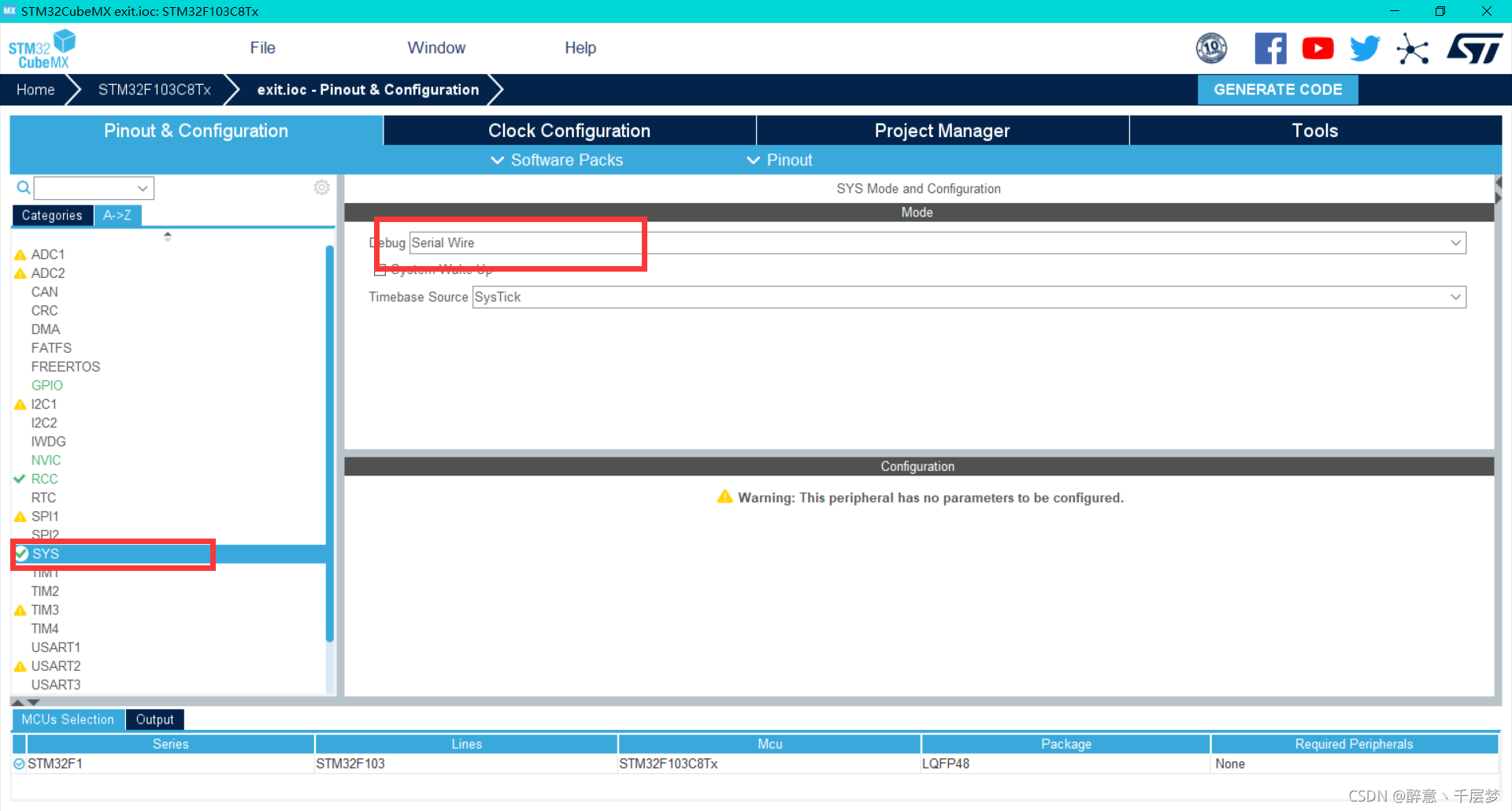

3.配置SYS

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-eW8A03Sd-1635429987163)(attachment:image-3.png)]

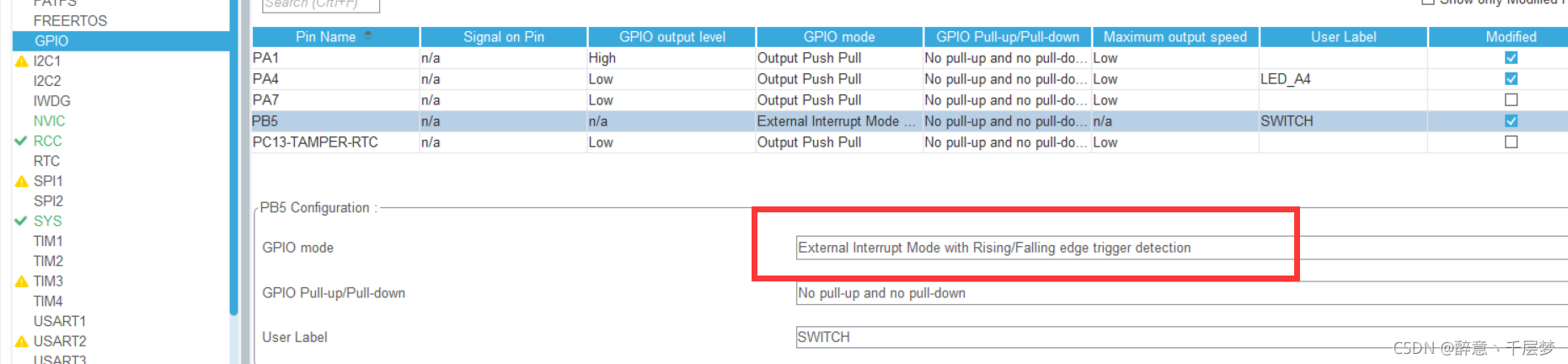

4.配置GPIO

把A1配置为高电平、A7配置为低电平
把B5中断配置为上升沿和下降沿都触发

User Label可以为当前引脚设置一个别名，方便后续自己调用。
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Be2HEhPw-1635429987165)(attachment:image-4.png)]

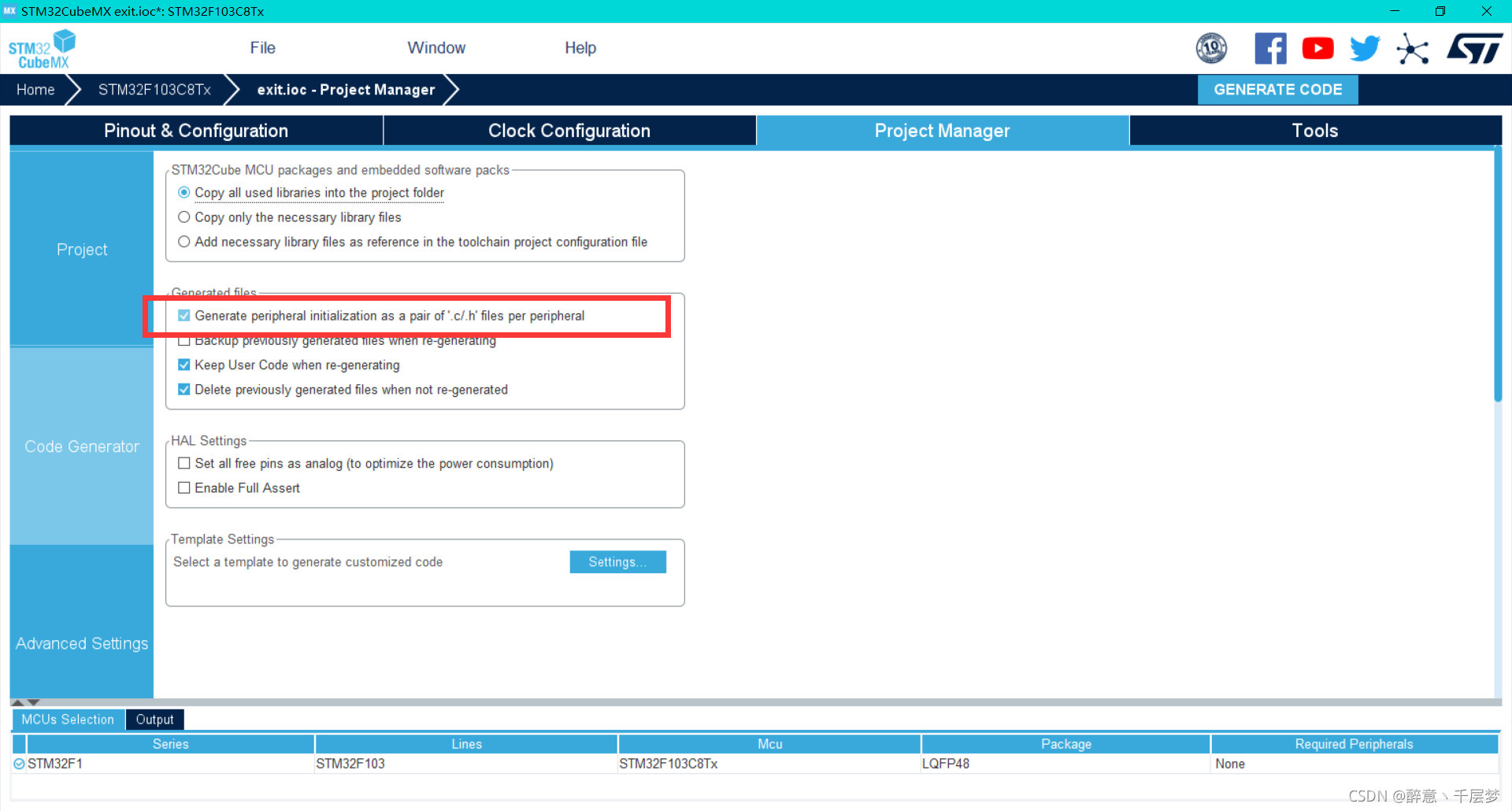

5.代码创建出勾上这个

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ufAlhiSl-1635429987167)(attachment:image-5.png)]

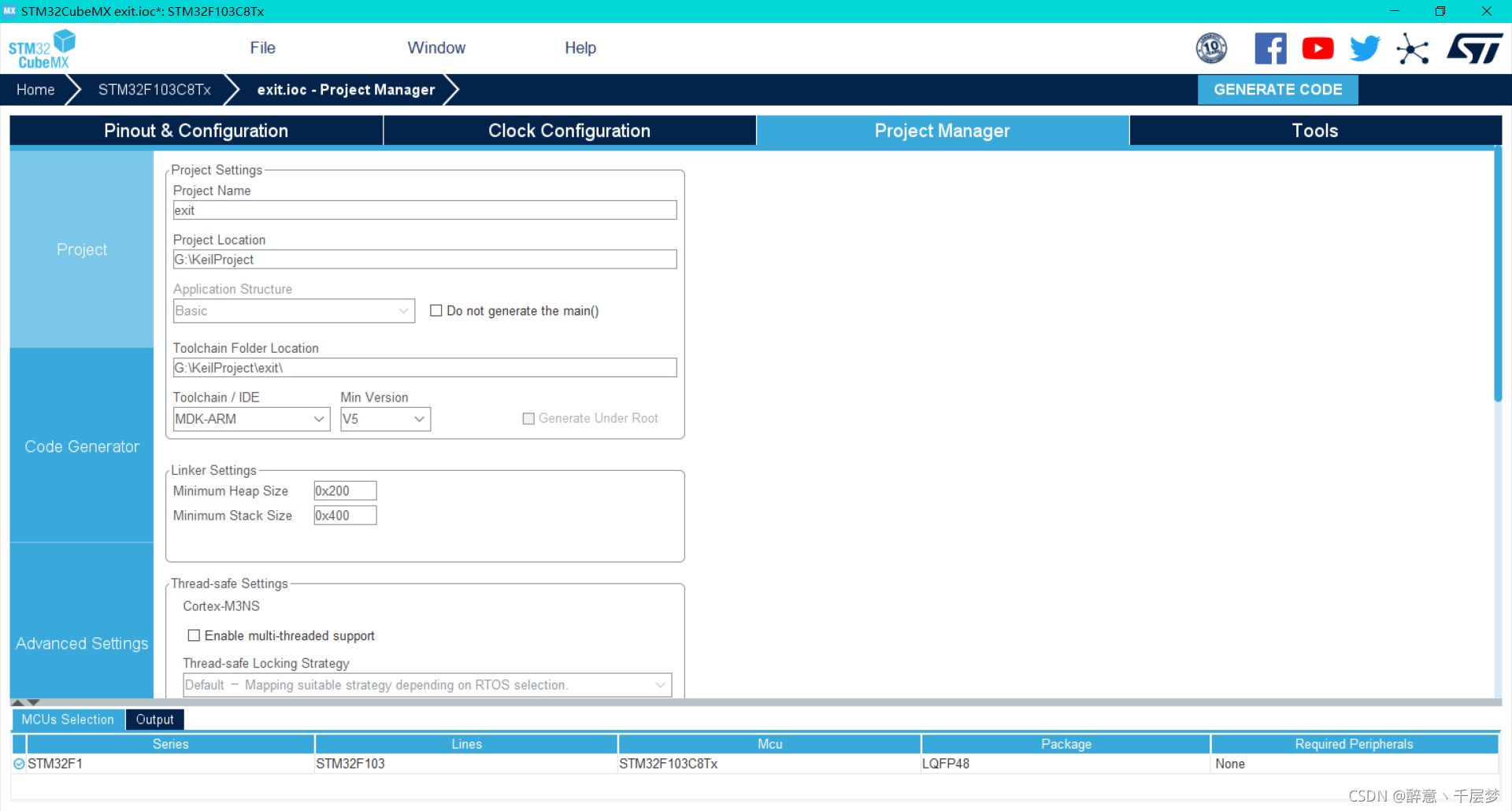

6.创建项目

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-NGfE3zPn-1635429987169)(attachment:image-6.png)]

二、通过KEil配置代码

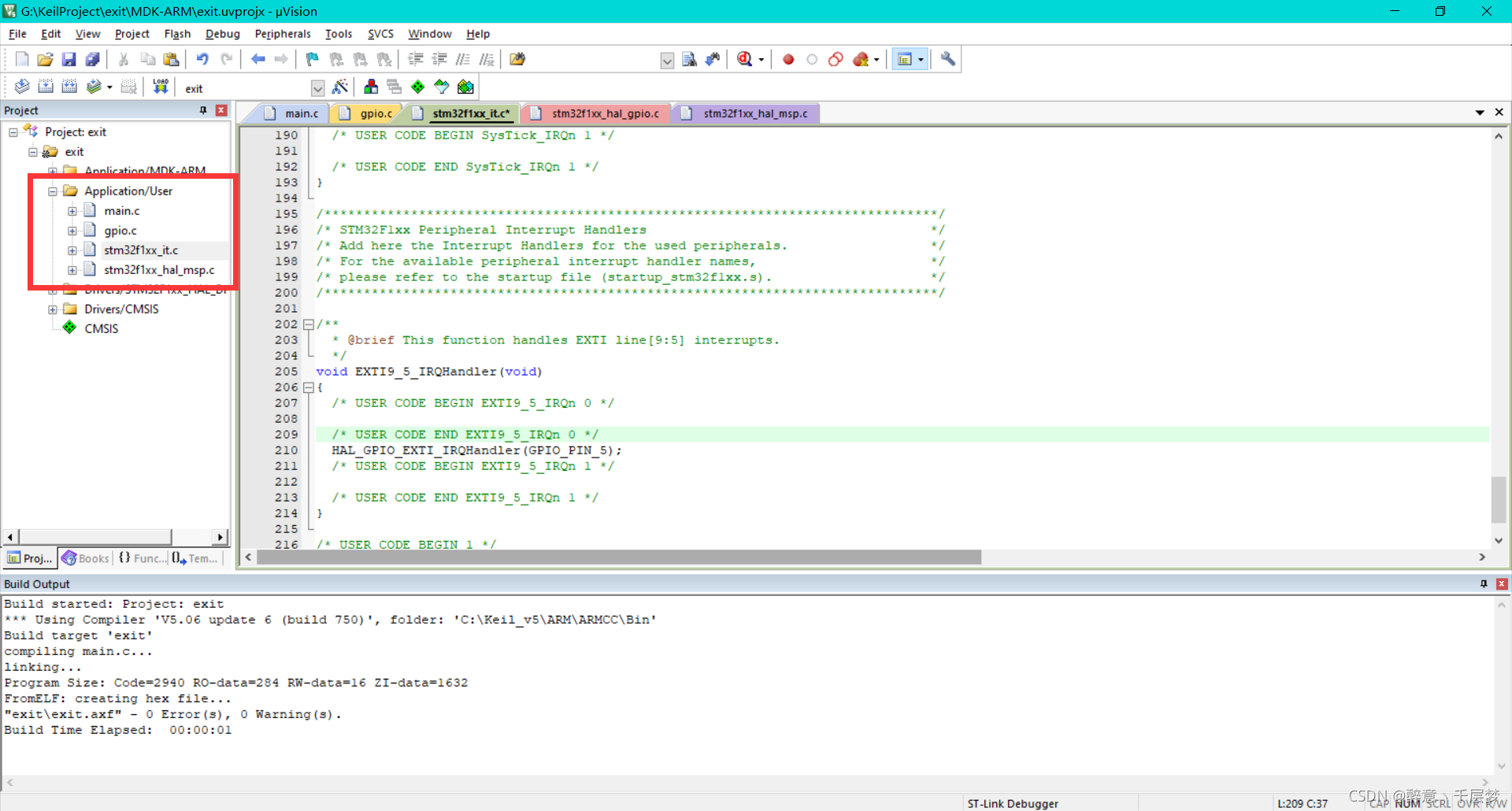

1.打开生成的项目，找到stm32f1xx_it.c

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-JD6hstLy-1635429987170)(attachment:image.png)]

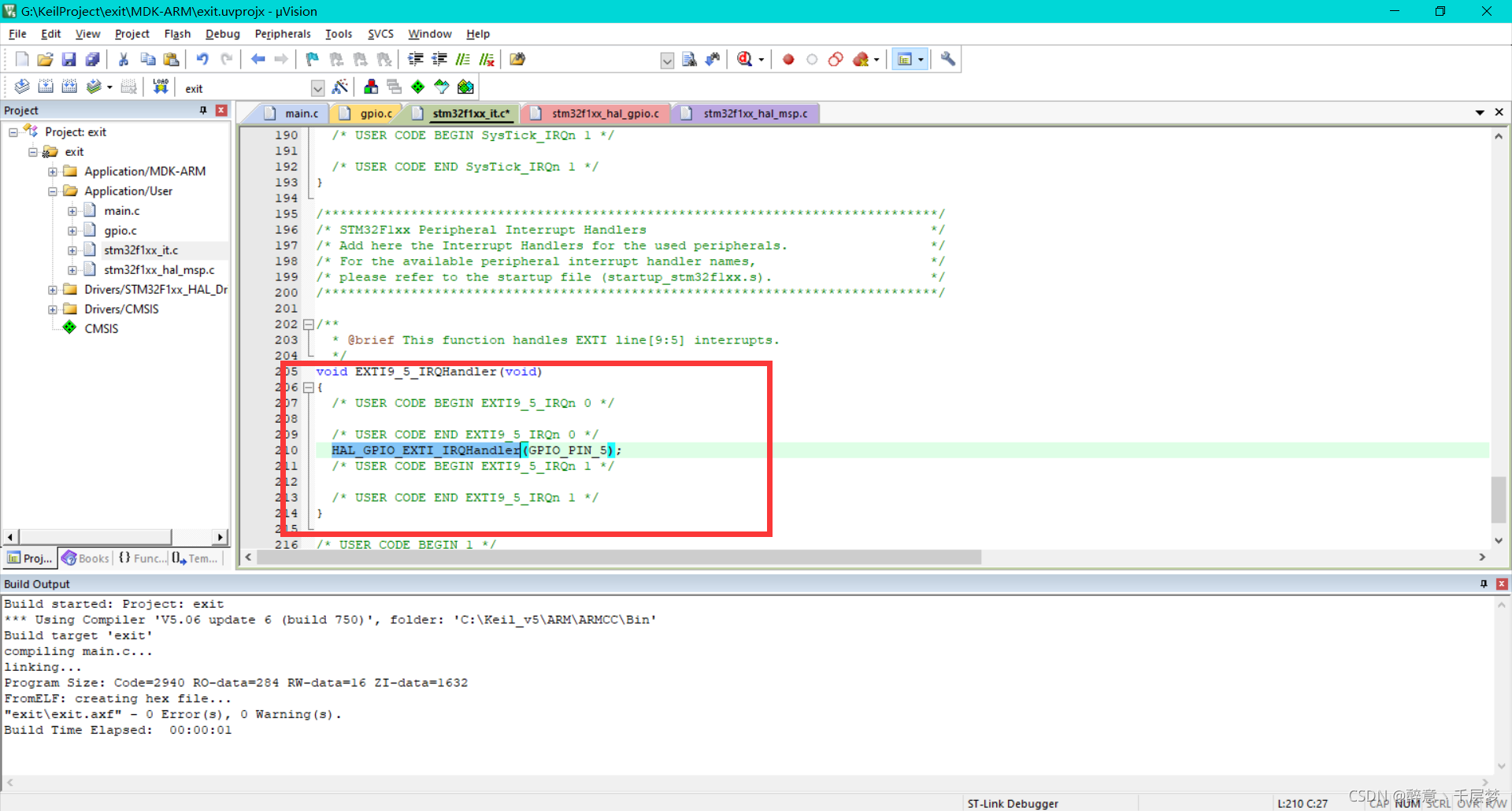

2.找到EXTI9_5_IRQHandler这个函数，选中HAL_GPIO_EXTI_IRQHandler这个语句按F12跳到该函数

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-NCSAcdmr-1635429987171)(attachment:image-2.png)]

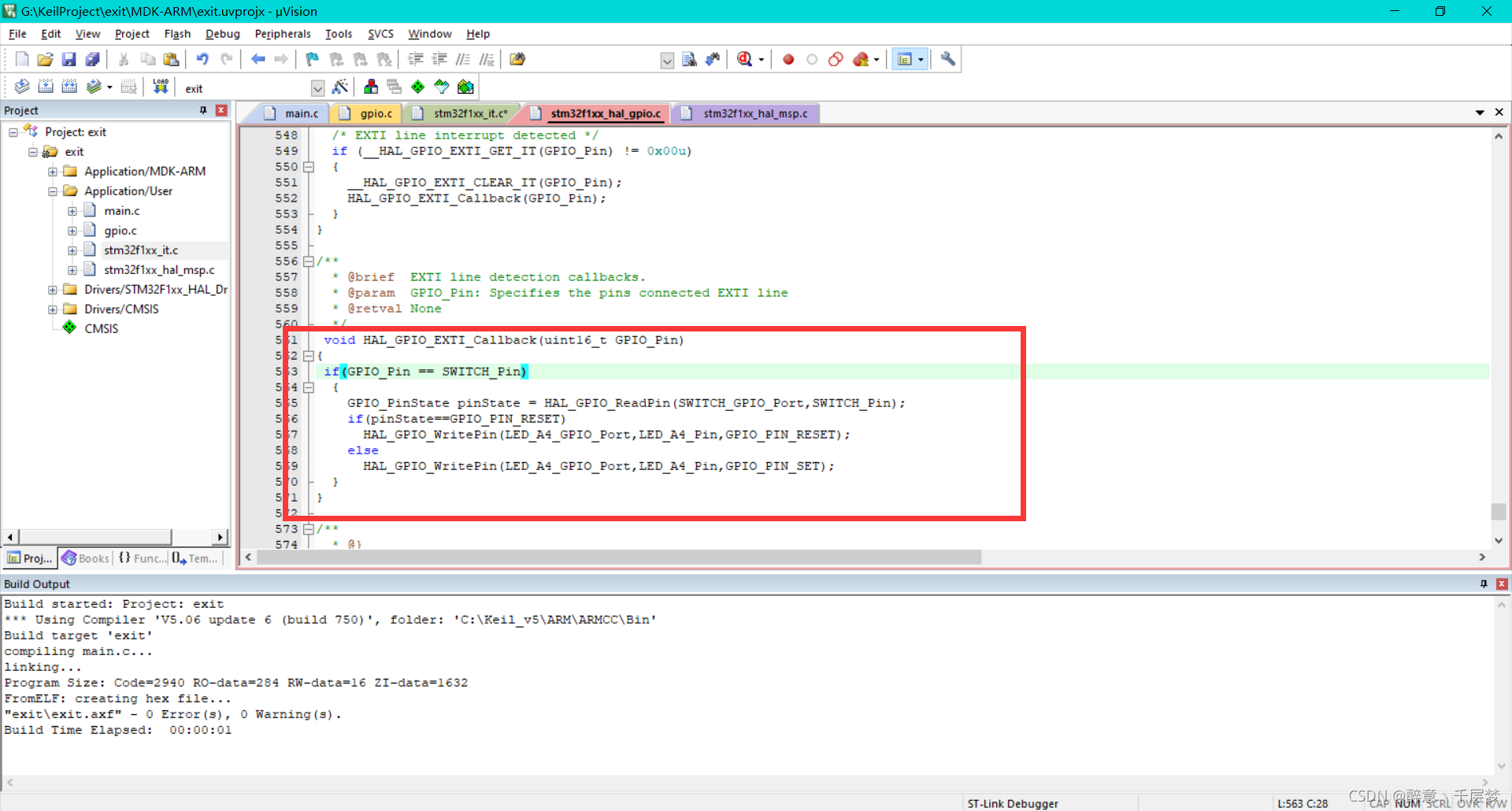

3.往下找到HAL_GPIO_EXTI_Callback这个函数

该函数是给用户自己重写的，可以在这里根据不同的中断来执行不同的处理。在这里我们需要根据B5的不同中断来实现A4的亮灭。
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-IhNkzTwx-1635429987173)(attachment:image-3.png)]

函数代码

    void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin){
      if(GPIO_Pin == SWITCH_Pin){
        //获取B5的电位
        GPIO_PinState pinState = HAL_GPIO_ReadPin(SWITCH_GPIO_Port,SWITCH_Pin);

        //低电位
        if(pinState==GPIO_PIN_RESET)
        HAL_GPIO_WritePin(LED_A4_GPIO_Port,LED_A4_Pin,GPIO_PIN_RESET);//把A4变为低电位
        //高电位
        else
            HAL_GPIO_WritePin(LED_A4_GPIO_Port,LED_A4_Pin,GPIO_PIN_SET);//把A4变为高电位
        }
    }

4.编译生成hex文件

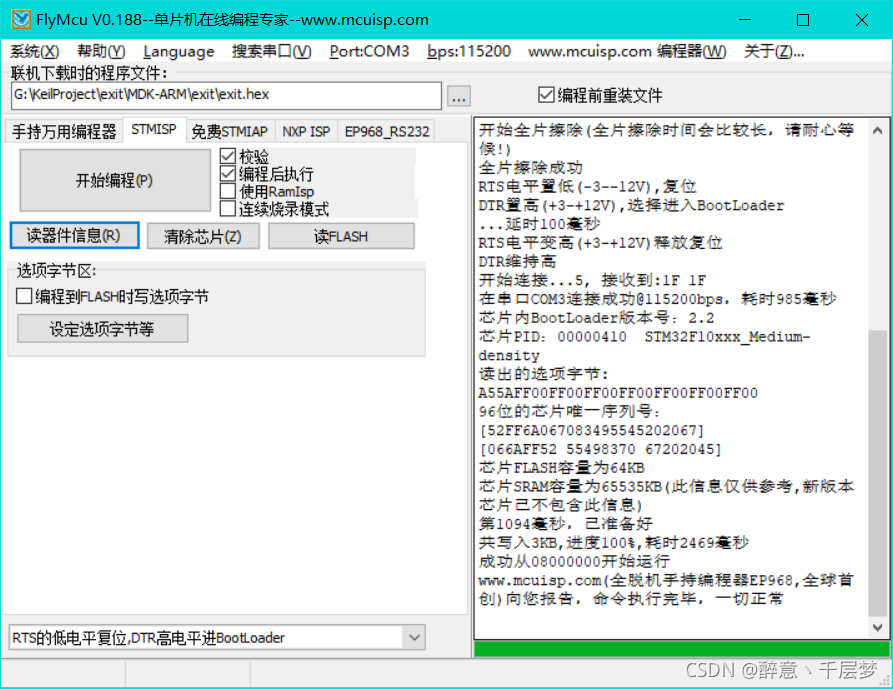

5.通过FlyMcu进行烧录

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-AjM6I2Gn-1635429987173)(attachment:image-4.png)]

三、效果

说明：

 因为抖动的原因，当B5什么也不接入的时候，LED灯一直在频繁闪，看起来是亮的，但是不是很亮。
 当B5接入高电平后LED明显变亮。
 当B5接低电平后LED直接熄灭。

在这里插入图片描述

四、参考

https://blog.csdn.net/toopoo/article/details/79711903
